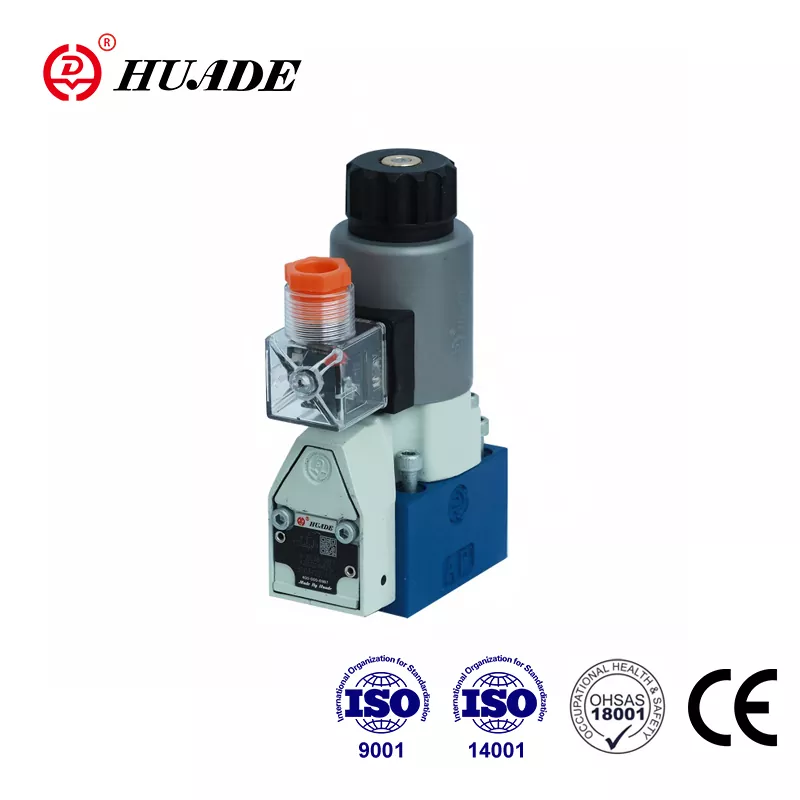

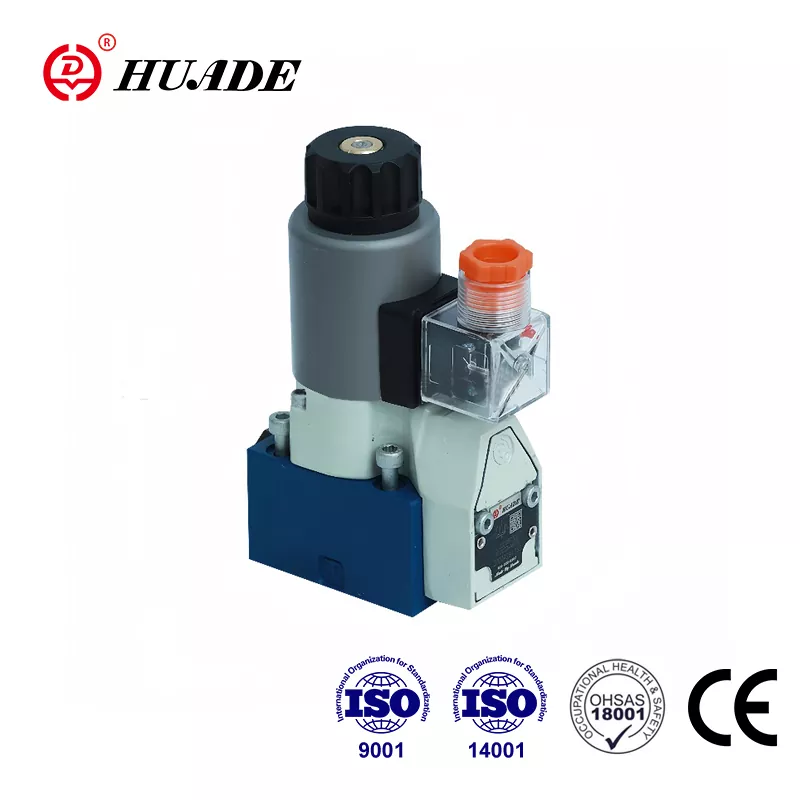

Што тычыцца гідраўлічных сістэм, якія маюць патрэбу ў абсалютнай надзейнасці, тарельчаты накіравальны клапан M-SEW 6 ад Bosch Rexroth вылучаецца сур'ёзным канкурэнтам. Гэты клапан вырашае праблему, з якой традыцыйныя золотниковые клапаны проста не могуць справіцца: поўная герметычная ізаляцыя пад высокім ціскам. Калі вы працуеце з гідраўлічнымі сістэмамі, дзе нават дробныя ўцечкі маюць значэнне, разуменне таго, што адрознівае M-SEW 6, можа пазбавіць вас ад значных галаўных боляў у далейшым.
Чым адрозніваецца талеркавы клапан
Талеркавы накіравальны клапан M-SEW 6 выкарыстоўвае прынцыпова іншы падыход, чым большасць гідраўлічных клапанаў, з якімі вы можаце сутыкнуцца. Замест слізгальных металічных частак, якія ствараюць герметычнасць праз жорсткія допускі, у гэтым клапане выкарыстоўваецца загартаваны шар або конус, які фізічна блакуе паток, прылягаючы да дакладна апрацаванай паверхні. Успрымайце гэта як крышку ад бутэлькі супраць рассоўных дзвярэй. Крышка бутэлькі стварае поўнае ўшчыльненне пры націсканні ўніз, у той час як рассоўныя дзверы заўсёды маюць некаторую шчыліну, незалежна ад таго, наколькі шчыльная пасадка.
Гэты выбар дызайну вельмі важны ў рэальных праграмах. Традыцыйныя золотниковые клапаны заўсёды маюць унутраную ўцечку ў пэўнай ступені. Чым больш жорсткія допускі, тым менш яны працякаюць, але ўцечка ніколі не знікае. Талерчаты накіравальны клапан M-SEW 6 цалкам ліквідуе гэтую праблему дзякуючы канструкцыі на аснове сядзення. Калі талеркавы элемент прыцісне да свайго сядзення, паток цалкам спыняецца.
Магчымасці ціску, якія вылучаюць яго
Талерчаты накіравальны клапан M-SEW 6 вытрымлівае ціск да 630 бар, што ў перакладзе складае прыкладна 9150 фунтаў на квадратны дюйм. У кантэксце большасць стандартных клапанаў памеру D03 дасягаюць максімальнага ціску каля 350 бар. Гэта амаль удвая павялічаны паказчык ціску - гэта не проста лічба ў табліцы дадзеных. Гэта ўяўляе сабой фундаментальную інжынерную прыхільнасць структурнай цэласнасці, якая ўплывае на ўсё: ад таўшчыні корпуса да патрабаванняў да мантажу.
Праца пры 630 бар стварае велізарныя сілы, якія спрабуюць аддзяліць клапан ад яго мантажнай паверхні. Тыповая вобласць злучэння клапана D03 адчувае больш за 4000 фунтаў раздзяляльнай сілы пры такім ціску. Талерчаты накіравальны клапан M-SEW 6 спраўляецца з гэтым праз спецыяльныя патрабаванні да мантажу, якія неабходна дакладна выконваць. Мантажная паверхня павінна мець роўнасць у межах 0,01 мм на 100 мм і шурпатасць паверхні Rz 0,8. Крапежныя балты M5x45 класа 10,9 неабходна зацягнуць дакладна з момантам 8,9 Нм.
Як на самой справе працуе M-SEW 6
Тарельчаты накіравальны клапан M-SEW 6 працуе праз прамое ўключэнне саленоіда. Калі вы ўключаеце спіраль, яна стварае магнітную сілу, якая адрывае талеркавы элемент ад яго сядзення, забяспечваючы паток. Калі напружанне абясточана, зваротная спружына і ціск у сістэме адбіваюць талерку назад на сядзенне, імгненна блакуючы паток. Гэта забяспечвае тарельчаты накіравальны клапан M-SEW 6 надзвычай хуткі час пераключэння, асабліва пры закрыцці.
Хуткасці пераключэння расказваюць важную гісторыю. Пры працы ад чыстага напружання 24 В пастаяннага току клапан уключаецца за 25-40 мілісекунд і адключаецца ўсяго за 10-15 мілісекунд. Гэты час адключэння надзвычай хуткі ў параўнанні з золотниковыми клапанамі, што вельмі важна для забеспячэння бяспекі. Калі нешта пойдзе не так і вам трэба неадкладна спыніць паток, гэтыя дадатковыя мілісекунды могуць быць крытычнымі.
Аднак, калі вы запусціце тарельчаты накіравальны клапан M-SEW 6 на пераменнае напружанне праз выпрамнік, прадукцыйнасць істотна зменіцца. Час абясточвання павялічваецца да 35-55 мілісекунд, таму што схема выпрамніка мае фільтруючыя кандэнсатары, якія запавольваюць спад току ў шпульцы. Гэта ў тры-чатыры разы больш павольная рэакцыя можа быць прымальнай для некаторых прыкладанняў, але для сістэм аварыйнага адключэння прамая праца пастаяннага току відавочна забяспечвае лепшую прадукцыйнасць.
Параметры канфігурацыі і што яны азначаюць
Талерчаты накіравальны клапан M-SEW 6 выпускаецца ў некалькіх функцыянальных канфігурацыях. Найбольш распаўсюджанымі з'яўляюцца 3/2-канальныя версіі з сімваламі U і C. Сімвал U азначае нармальна адчыненую канфігурацыю, дзе порт P злучаецца з портам A, калі клапан не знаходзіцца пад напругай. Сімвал C азначае нармальна замкнёны рэжым, дзе P да A блакіраваны, калі ён не знаходзіцца пад напругай. У гэтых канфігурацыях 3/2 тарельчатыя клапаны сапраўды ззяюць, таму што яны могуць падтрымліваць ідэальную ізаляцыю з простай геаметрыяй.
Клапан таксама пастаўляецца ў 4/2-канфігурацыі з сімваламі D і Y, хоць яны сустракаюцца радзей. Стварэнне функцыі 4/2 з тарельчатымі элементамі механічна больш складанае, таму што вам трэба падтрымліваць герметычную ізаляцыю на некалькіх партах адначасова. Канструктыўныя кампрамісы становяцца ўсё больш складанымі, таму Rexroth падкрэслівае версіі 3/2, у якіх тарельчаты накіравальны клапан M-SEW 6 можа забяспечыць максімальную надзейнасць і ціск.
Максімальная прапускная здольнасць - 25 літраў у хвіліну. Гэта можа здацца нізкім у параўнанні з некаторымі золотниковыми клапанамі, але на самой справе гэта разумна для тарельчатага клапана з прамым кіраваннем памерам D03. Саленоід павінен пераадольваць як сілу спружыны, так і сілу ціску, якая дзейнічае на талеркавы элемент. Павелічэнне прапускной здольнасці запатрабуе большай плошчы талеркі, што запатрабуе непрактычна вялікага саленоіда для непасрэднай працы.
Тлумачэнне структуры кода замовы
Талерчаты накіравальны клапан M-SEW 6 выкарыстоўвае 16-пазіцыйны код для замовы, які вызначае ўсе тэхнічныя дэталі. Разуменне гэтага кода дапаможа вам атрымаць менавіта той клапан, які вам патрэбны. Пазіцыя 01 вызначае тып вадкасці, які M для мінеральнага алею. Пазіцыя 02 паказвае, ці з'яўляецца гэта 2-, 3- або 4-хадавой клапан. Пазіцыя 03 - гэта SEW, што пацвярджае, што гэта талеркавы клапан з прамым кіраваннем.
Пазіцыя 04 пацвярджае памер 6, што адпавядае стандарту NG6 або D03. Пазіцыя 05 - гэта ваш выбар сімвала, напрыклад U або C. Пазіцыя 07 вызначае намінальны ціск, альбо 420, альбо 630 бар. Пазіцыя 09 апрацоўвае напружанне, а G24 - стандартнае 24 В пастаяннага току. Такія параметры, як G96 і G110, паказваюць на працу ад 110 В або 120 В пераменнага току праз выпрамленне.
Пазіцыя 12 становіцца важнай, калі вам патрэбен маніторынг пазіцыі. Талеркавы накіравальны клапан M-SEW 6 можа быць абсталяваны індуктыўнымі датчыкамі (QMAG24 або QMBG24), якія пацвярджаюць фактычнае становішча клапана. Аднак гэтыя параметры маніторынгу працуюць толькі з версіяй 420 бар. Больш тоўсты корпус, неабходны для працы пад ціскам 630 бар, не пакідае месца для стандартнага размяшчэння датчыка.
Пазіцыя 13 дазваляе дадаць устаўкі дросельнай засланкі або зваротнага клапана. Дросельныя ўстаўкі, пазначаныя ад В12 да В22, у рознай ступені абмяжоўваюць паток. Калі вы працуеце з тарельчатым накіравальным клапанам M-SEW 6 пры максімальным ціску і патоку, гэтыя ўстаўкі могуць прадухіліць гідраўдар і кавітацыю падчас пераключэння. Пазіцыя 14 вызначае матэрыял ушчыльнення, стандартны NBR або FKM (пазначаецца суфіксам V) для сумяшчальнасці са спецыяльнымі вадкасцямі.
Меркаванні сумяшчальнасці вадкасці
Талерчаты накіравальны клапан M-SEW 6 працуе са стандартнымі мінеральнымі масламі, якія адпавядаюць спецыфікацыям DIN 51524. Ён таксама апрацоўвае розныя біяраскладальныя і вогнеўстойлівыя вадкасці, уключаючы тыпы HEES, HEPG, HETG, HFDR і HFDU. Выбар матэрыялу ўшчыльнення тут становіцца вырашальным. Стандартныя ўшчыльненні NBR выдатна працуюць з мінеральным алеем і працуюць ад -30°C да +80°C. Калі вы выкарыстоўваеце пэўныя сінтэтычныя эфіры або поліглікольныя вадкасці, вы павінны ўказваць ушчыльненні FKM з суфіксам V. Ушчыльняльнікі FKM маюць крыху больш вузкі дыяпазон тэмператур ад -20°C да +80°C, але забяспечваюць неабходную хімічную ўстойлівасць.
Няправільны выбар пломбы прыводзіць да хуткай дэградацыі. Ушчыльненні з NBR набракаюць і выходзяць з ладу ў некаторых сінтэтычных вадкасцях, а ўшчыльненні з FKM могуць зацвярдзець і парэпацца пры выкарыстанні па-за іх тэмпературным дыяпазонам. Дакументацыя тарельчатага накіравальнага клапана M-SEW 6 дакладна паказвае, якое ўшчыльненне працуе з якой вадкасцю, і строгае прытрымліванне гэтых інструкцый не з'яўляецца абавязковым.
Патрабаванні да ўстаноўкі, якія вы не можаце ігнараваць
Правільны мантаж тарельчатага накіравальнага клапана M-SEW 6 вызначае, ці працуе ён у адпаведнасці з праектам, ці ўцечка пад ціскам. Клапан мацуецца да калектара або падкладкі D03/NG6 з дапамогай чатырох нітаў M5x45. Гэтыя балты павінны быць класа трываласці 10,9 і закручаны дакладна да 8,9 Нм. Недастатковае кручэнне дазваляе корпусу аддзяляцца ад мантажнай паверхні пад ціскам. Празмернае закручванне можа дэфармаваць мантажную паверхню, ствараючы канцэнтрацыю напружання, якая прывядзе да разрыву ўшчыльнення.
Ушчыльняльныя кольцы на партах таксама маюць значэнне. У порце P выкарыстоўваецца ўшчыльняльнае кольца 10x2 мм, у той час як у портах A і B выкарыстоўваюцца ўшчыльняльныя кольцы 9,25x1,78 мм. Гэта не адвольныя памеры. Яны супастаўляюцца з памерамі канаўкі і чаканымі нагрузкамі ціску. Выкарыстанне няправільных ушчыльняючых кольцаў або пашкоджаных ушчыльняльных кольцаў гарантуе ўцечку, што перакрэслівае ўсю мэту выбару тарельчатага накіравальнага клапана M-SEW 6.
Электрамагнітная шпулька мацуецца з дапамогай контргайкі, закручанай да 4 Нм. Гэта можа здацца менш важным, чым асноўныя крапежныя балты, але няшчыльнае мацаванне электрамагніта выклікае праблемы з выраўноўваннем, якія павялічваюць магнітны зазор, памяншаючы сілу і патэнцыйна перашкаджаючы поўнаму ходу талеркі. Можа здацца, што клапан працуе, але не цалкам адчыняецца або зачыняецца, выклікаючы абмежаванне патоку або няпоўную герметычнасць.
Перавагі тэхнічнага абслугоўвання, убудаваныя ў дызайн
Адным з разумных аспектаў тарельчатага накіравальнага клапана M-SEW 6 з'яўляецца здымная і паваротная канструкцыя шпулькі. Электрамагнітную шпульку можна зняць і замяніць, не парушаючы корпус гідраўлікі, які падтрымлівае ціск. Гэта азначае, што вы можаце праводзіць тэхнічнае абслугоўванне электрычнасці без разгерметызацыі ўсёй гідраўлічнай сістэмы. У сістэмах высокага ціску скід і паўторнае ціск патрабуе шмат часу і патэнцыйна рызыкоўна. Магчымасць замяніць няспраўны змеявік, не дакранаючыся гідраўлічнага контуру, значна скарачае час прастою.
Шпулька паварочваецца на 90 градусаў, што дапамагае пры пракладцы кабеля ў цесных блоках калектара. Вы можаце арыентаваць электрычнае злучэнне, каб пазбегнуць перашкод з суседнімі кампанентамі. Такая гнуткасць дазваляе лягчэй інтэграваць тарельчаты накіравальны клапан M-SEW 6 у складаныя вузлы, дзе месца абмежавана.
Сама канструкцыя талеркі патрабуе меншага абслугоўвання, чым золотниковые клапаны. Няма дакладна апрацаваных слізгальных паверхняў, якія паступова зношваюцца і павялічваюць уцечку. Талерка альбо ўшчыльняе, альбо не ўшчыльняе. Пакуль забруджванне не пашкоджвае пасадачныя паверхні, клапан захоўвае сваю прадукцыйнасць без уцечак практычна бясконца.
Дзе гэты клапан мае найбольшы сэнс
Талеркавы накіравальны клапан M-SEW 6 выдатна падыходзіць для прыкладанняў, дзе нагрузкі павінны ўтрымлівацца без дрэйфу на працягу працяглых перыядаў. Гідраўлічныя заціскныя сістэмы ў станках з'яўляюцца ідэальным варыянтам выкарыстання. Пасля таго як заціск зачыняецца на нарыхтоўцы, ён павінен заставацца заціснутым з нулявой стратай ціску падчас апрацоўкі. Нават невялікая ўцечка дазволіць заціску павольна вызваліцца, патэнцыйна выклікаючы зрух нарыхтоўкі падчас рэзкі.
Акумулятарная ізаляцыя - яшчэ адзін натуральны варыянт. Калі вы зараджаеце акумулятар, а затым трэба ізаляваць яго ад астатняй часткі ланцуга, уцечка запорнага клапана паступова скідае ціск з акумулятара. Талерчаты накіравальны клапан M-SEW 6 падтрымлівае гэты ціск бясконца. Схемы бяспекі таксама прыносяць вялікую карысць. Калі сістэма бяспекі залежыць ад прадухілення патоку пры адключэнні, унутраная ўцечка праз золотниковый клапан можа прывесці да ненаўмыснага руху, нават калі сігнал кіравання выключаны.
Сістэмы тэсціравання, якія павінны падтрымліваць ціск для выяўлення ўцечак, патрабуюць запорных клапанаў нулявой уцечкі. Фармовачныя і кавальскія прэсы высокага ціску працуюць пры цісках, пры якіх рэйтынг M-SEW 6 у 630 бар становіцца каштоўным. Падводныя гідраўлічныя сістэмы сутыкаюцца як з высокім ціскам, так і з сур'ёзнымі патрабаваннямі да надзейнасці, дзе герметычная канструкцыя тарельчатага накіравальнага клапана M-SEW 6 забяспечвае крытычныя запасы бяспекі.
Параўнанне з канкурэнтнымі варыянтамі
Серыя D1SE ад Parker Hannifin уяўляе сабой бліжэйшую прамую канкурэнцыю тарельчатаму накіравальнаму клапану M-SEW 6 у дыяпазоне памераў D03. D1SE вытрымлівае ціск да 350 бар і расход да 20 літраў у хвіліну. Ён выкарыстоўвае падобную філасофію дызайну талеркі з элементамі для сядзення конусападобнага тыпу. Час пераключэння больш павольны, каля 50 мс для ўключэння і 60 мс для адключэння пры працы пастаяннага току.
Розніца ціску паміж 350 бар і 630 бар паказвае розныя рынкавыя стратэгіі. Parker нацэльвае D1SE на больш шырокі рынак прыкладанняў, якія патрабуюць герметычнай ізаляцыі пры звычайным прамысловым ціску. Rexroth пазіцыянуе тарельчаты накіравальны клапан M-SEW 6 для сегмента прэміум-класа, дзе здольнасць да экстрэмальнага ціску апраўдвае больш высокі кошт. Праграмы, якія сапраўды маюць патрэбу ў 630 бар, маюць абмежаваныя альтэрнатывы, што забяспечвае Rexroth моцную пазіцыю ў гэтай нішы.
Больш хуткі час пераключэння M-SEW 6, асабліва час адключэння 10-15 мс, забяспечвае адчувальныя перавагі ў бяспецы ў сцэнарыях аварыйнага адключэння. Гэтая розніца ў 45 мс паміж M-SEW 6 і D1SE можа вызначыць, ці спыніцца машына, перш чым прычыніць шкоду або траўму. Для прыкладанняў, якія маюць вялікае значэнне для бяспекі, больш хуткі час водгуку - гэта не проста прыемныя асаблівасці, гэта важныя патрабаванні.
Разуменне кампрамісаў
Выбар тарельчатага клапана M-SEW 6 азначае прыняцце пэўных абмежаванняў. Прадукцыйнасць патоку 25 літраў у хвіліну не задаволіць прыкладання, якія маюць патрэбу ў высокай хуткасці патоку. Дысбаланс ціску, уласцівы канструкцыі талеркі, азначае, што саленоід працуе больш актыўна, каб адкрыць клапан супраць ціску ў сістэме. Тарельчатыя клапаны з прамым кіраваннем дасягаюць практычных межаў вакол дыяпазонаў расходу і ціску, якіх дасягае M-SEW 6. Для значнага павелічэння спатрэбіцца пілотная эксплуатацыя, што дадае складанасці і выдаткаў.
Патрабаванні да дакладнасці мантажу больш жорсткія, чым у звычайных золотниковых клапанаў. Вы не можаце прыкруціць тарельчаты накіравальны клапан M-SEW 6 да груба апрацаванай паверхні і чакаць, што ён будзе герметызавацца пры 630 бар. Калектар або падкладная пліта патрабуе належнай апрацоўкі, каб адпавядаць спецыфікацыям плоскасці і аздаблення. Гэта павялічвае выдаткі на агульную сістэму, але забяспечвае прадукцыйнасць без уцечак, што ў першую чаргу апраўдвае выбар тарельчатага клапана.
Абмежаванне маніторынгу становішча ў версіі 630 бар мае значэнне ў праграмах, якія патрабуюць праверкі функцыянальнай бяспекі. Калі ваш аналіз бяспекі вызначае, што вам патрэбна зваротная сувязь па становішчы, каб пацвердзіць, што клапан зачынены, вы павінны прыняць абмежаванне ціску ў 420 бар. Гэта ўяўляе сабой фундаментальны інжынерны кампраміс, калі Rexroth вырашыў не парушаць структурную цэласнасць, неабходную для 630 бар для размяшчэння датчыкаў.
Зрабіць правільны выбар для вашага прыкладання
Калі ваша прымяненне абсалютна патрабуе нулявой унутранай уцечкі, тарельчаты накіравальны клапан M-SEW 6 належыць да вашага спісу. Калі вам трэба падтрымліваць ціск вышэй за 400 бар, вашы магчымасці значна звужаюцца, і M-SEW 6 становіцца адным з нямногіх жыццяздольных варыянтаў у памеры D03. Калі хуткая рэакцыя на адключэнне сілкавання важная для бяспекі, час пераключэння 10-15 мс дае рэальныя перавагі. Калі вы працуеце з біяраскладальнымі або вогнеўстойлівымі вадкасцямі, варыянт ушчыльнення FKM забяспечвае сумяшчальнасць, якую не прапануюць некаторыя канкурэнтныя клапаны.
І наадварот, калі вам патрэбна высокая хуткасць патоку вышэй за 30 літраў у хвіліну, тарельчаты накіравальны клапан M-SEW 6 не будзе працаваць. Калі ваша прымяненне прадугледжвае частае цыклічнае перамяшчэнне пры максімальным патоку і ціску, вам варта ўважліва ацаніць, ці застаецца клапан у межах сваіх характарыстык, ці вам патрэбныя дросельныя ўстаўкі для кіравання ўмовамі. Калі вам патрэбна функцыя 4/2 са складанымі патрабаваннямі да пераключэння, золотниковый клапан можа быць на самай справе прасцей, нягледзячы на яго характарыстыкі ўцечкі.
Разлік агульнай кошту валодання аддае перавагу тарельчатаму накіравальнаму клапану M-SEW 6 у прылажэннях, дзе час прастою дарагі. Працяглы тэрмін службы, мінімальны знос і лёгкая замена шпулькі зніжаюць выдаткі на тэхнічнае абслугоўванне і час прастою сістэмы. Першапачатковая цана пакупкі вышэй, чым стандартныя золотниковые клапаны, але ў крытычна важных выпадках, дзе надзейнасць мае значэнне, гэты прэміяльны кошт хутка амартызуецца.
Тэхнічная дакументацыя і падтрымка
Bosch Rexroth прадастаўляе поўную тэхнічную дакументацыю для тарельчатага накіравальнага клапана M-SEW 6, уключаючы мадэлі САПР у розных фарматах, чарцяжы з поўнымі памерамі і падрабязныя крывыя прадукцыйнасці. У дакументацыі дакладна ўказаны ўсе патрабаванні да ўстаноўкі, характарыстыкі ўшчыльняльнага кольца, значэнні крутоўнага моманту і інфармацыя аб сумяшчальнасці вадкасці. Дакладнае выкананне гэтых характарыстык вельмі важна для дасягнення намінальнай прадукцыйнасці.
Клапан адпавядае стандартам мантажу ISO 4401-03-02-0-05 і DIN 24340 Form A, што забяспечвае сумяшчальнасць з галіновымі стандартнымі калектарамі і падкладкамі. Гэтая стандартызацыя зніжае рызыку інтэграцыі і робіць тарельчаты накіравальны клапан M-SEW 6 прамой заменай іншым клапанам D03 пры мадэрнізацыі сістэмы для лепшай прадукцыйнасці ўцечкі.
Заключныя меркаванні
Талерчаты накіраваны клапан Bosch Rexroth M-SEW 6 уяўляе сабой спецыялізаванае рашэнне для патрабавальных прыкладанняў. Ён не імкнецца быць усім для ўсіх прыкладанняў. Замест гэтага ён сканцэнтраваны на тым, каб выключна добра выконваць адну задачу: забяспечваць герметычную ізаляцыю пры ціску да 630 бар у стандартызаваным корпусе D03. Тэхніка, якая робіць гэта магчымым, патрабуе ўвагі да дэталяў падчас мантажу і прымянення, але забяспечвае прадукцыйнасць, з якой звычайныя золотниковые клапаны проста не могуць параўнацца.
Для інжынераў, якія працуюць над схемамі ўтрымання нагрузкі, сістэмамі бяспекі або прымяненнямі высокага ціску, разуменне таго, што прапануе тарельчаты накіравальны клапан M-SEW 6, дапамагае зрабіць абгрунтаваны выбар кампанентаў. Магчымасці клапана адпавядаюць спецыфічным патрабаванням, дзе яго перавагі найбольш важныя. Выбар яго для правільнага прымянення забяспечвае надзейную прадукцыйнасць без уцечак, што апраўдвае яго прэміяльнае пазіцыянаванне на рынку.
