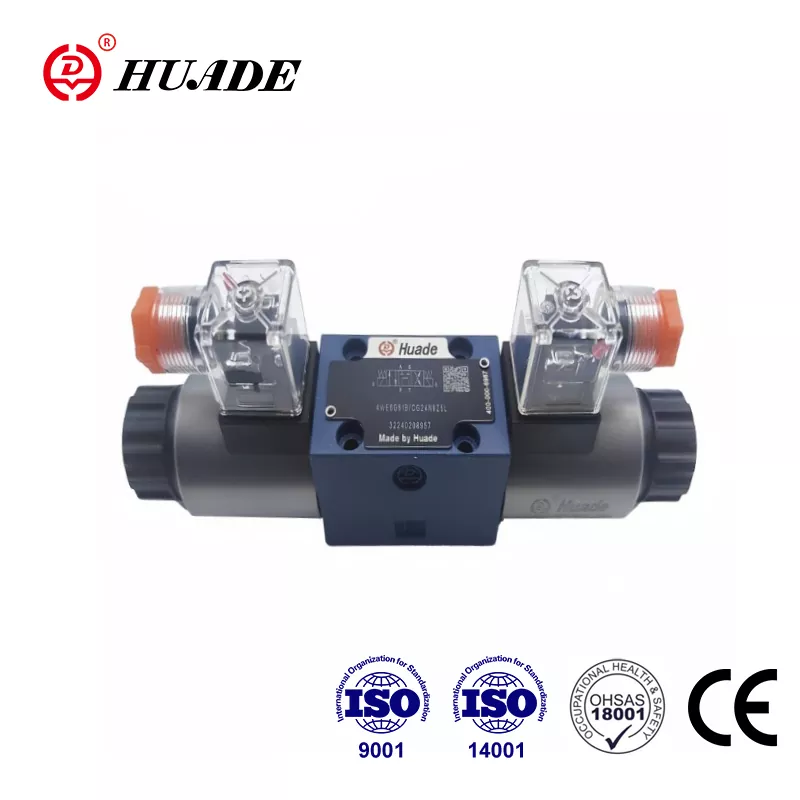

У рамках стратэгічнага супрацоўніцтва паміж урадамі Кітая і Германіі з 1979 года Huade уключыў перадавыя тэхналогіі ад Rexroth. Накіраваны золотниковый распределитель Huade® WE 4 з'яўляецца даступнай альтэрнатывай той жа мадэлі, якую прапануе Rexroth. Huade надае вялікую ўвагу якасці. Huade мае строгую сістэму тэсціравання, каб пераканацца, што кожны накіравальны клапан мае высокую прадукцыйнасць. Серыя электрамагнітных клапанаў прайшла сертыфікацыю CE. Гідраўлічныя клапаны Huade® шырока выкарыстоўваюцца ў інжынернай і будаўнічай тэхніцы, металургіі, станках, ахове навакольнага асяроддзя, суднабудаванні, аэракасмічнай прамысловасці, чыгуначным транспарце, нафтавай і нафтахімічнай прамысловасці, ваеннай прамысловасці і іншых галінах. Гэта надзейны нацыянальны брэнд у Кітаі.
|
Гідраўлічныя тэхнічныя дадзеныя |
||
|
Макс. працоўны ціск - порты A, B, P （㎫） |
да 21.0 |
|
|
Порт T（㎫） |
10.0 .З сімваламі A або B порт T павінен выкарыстоўвацца ў якасці порта ўцечкі |
|
|
Максімальны расход (л/мін) |
да 25 |
|
|
Напорная вадкасць |
Мінеральны алей або фасфатны эфір |
|
|
Дыяпазон глейкасці (мм2/с) |
2,8 да 500 |
|
|
Дыяпазон тэмператур вадкасці пад ціскам （℃） |
-30～+80 |
|
|
Ступень забруджвання (㎛) |
Максімальна дапушчальная ступень забруджвання гідраўлічнай вадкасці па NAS 1638, клас 9. Таму мы рэкамендуем фільтр з мінімальнай хуткасцю ўтрымання β≥ 75 |
|
|
Вага (кг) |
Клапан з 1 саленоідам 0,9 |
|
|
Электрычныя тэхнічныя дадзеныя |
||
|
Даступныя напружання (В) |
12. 24.220.110R 220R |
|
|
Спажываная магутнасць (Вт) |
22 |
|
|
Дзяжурства |
бесперапынны |
|
|
Час пераключэння |
ВКЛ (мс) |
20 да 30 |
|
ВЫКЛ (мс) |
10 да 20 |
|
|
Макс. тэмпература навакольнага асяроддзя (℃) |
+50 |
|
|
Макс. тэмпература змеявіка (℃) |
+150 |
|
|
Абарона па DIN 40 050 |
IP65 |
|
|
Частата пераключэння (цыклы/г) |
15000 |
|
|
Пры электрычным падключэнні ахоўны праваднік (PE) павінен быць падлучаны ў адпаведнасці з адпаведнымі правіламі |
||
Асаблівасці:
▶ Накіравальныя распределители тыпу WE 4 з'яўляюцца накіраванымі золотниковыми распределителями з электрамагнітным кіраваннем
▶ Мокрыя штыфтавыя саленоіды пастаяннага або пераменнага току
▶ Шаблон пераносу ў ISO 4401 і CETOP - RP 121H
Ужыванне:
Распределители тыпу WE 4 - гэта золотниковые распределители з электрамагнітным кіраваннем. Яны кантралююць запуск, прыпынак і кірунак вадкасці.
Гэтыя накіравальныя клапаны ў асноўным складаюцца з корпуса (1), аднаго або двух саленоідаў (2), золотника кіравання (3) і адной або дзвюх зваротных спружын (4).
Кантрольны золотник (3) утрымліваецца зваротнай спружынай (4) у цэнтральным або ў зыходным становішчы (акрамя фіксаваных золотников). Золотнік кіравання (3) прыводзіцца ў дзеянне з дапамогай вільготных саленоідаў (2). У стане пад напругай. Сіла саленоіда (2) дзейнічае праз плунжер (5) на золотник кіравання (3) і перамяшчае яго з астатняга становішча ў патрэбнае канчатковае становішча. Такім чынам, выбіраецца неабходная схема патоку ад P да A і B да Tor P да B і A да T. Калі электрамагніт (2) абясточаны, золотник кіравання (3) вяртаецца ў нейтральнае становішча
Гэтая версія ўяўляе сабой накіравальны клапан з 2 пазіцыямі пераключэння і становішчам зваротнай спружыны (4). Прадугледжана закрытая ручная адмена, каб можна было працаваць без золотника кіравання (3).
падача энергіі на саленоід.
Выгляд у разрэзе 4WE 4-10B
