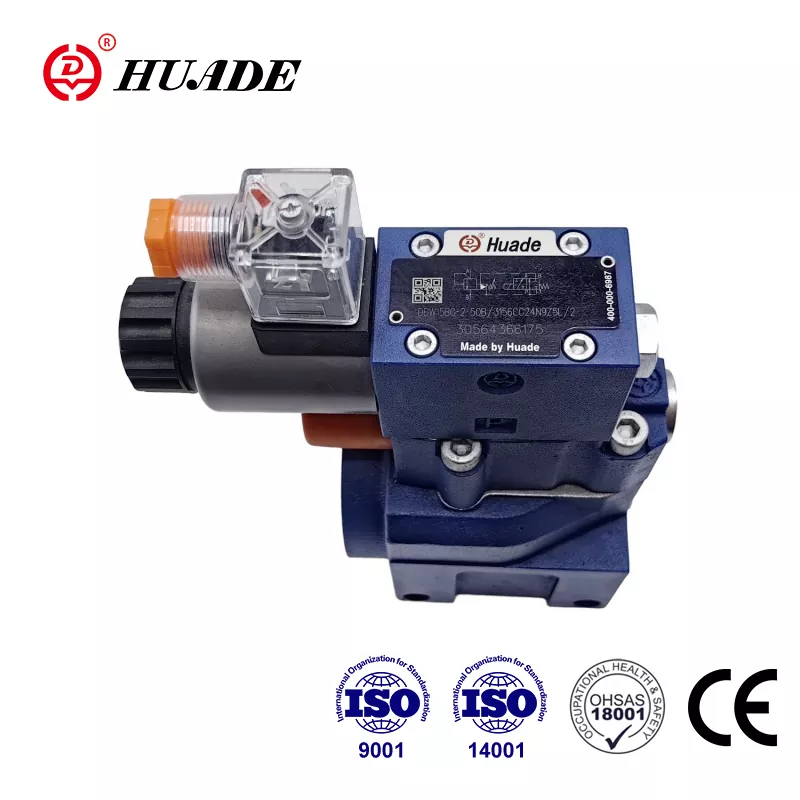

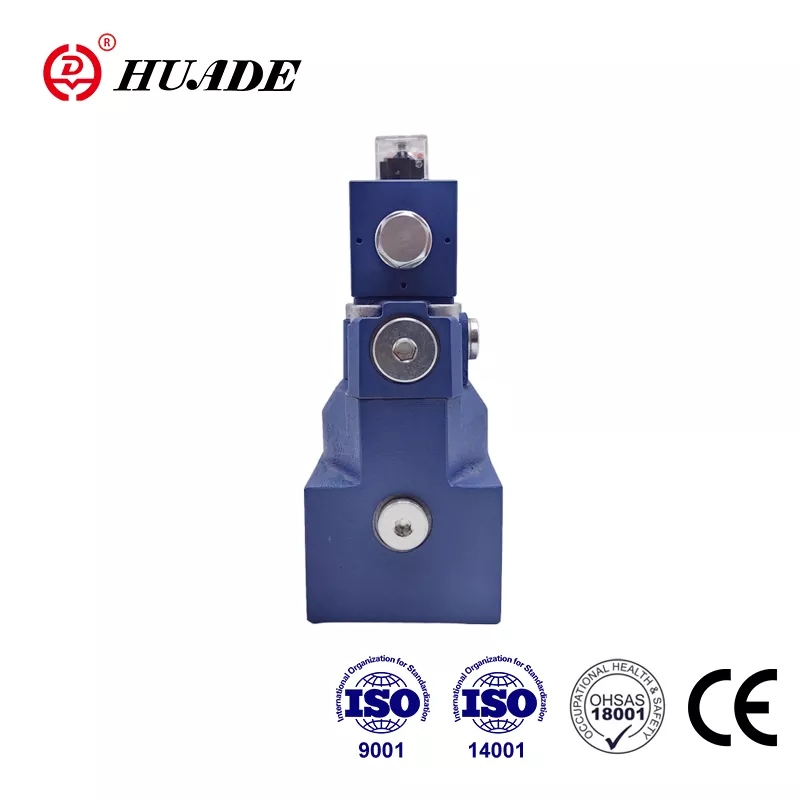

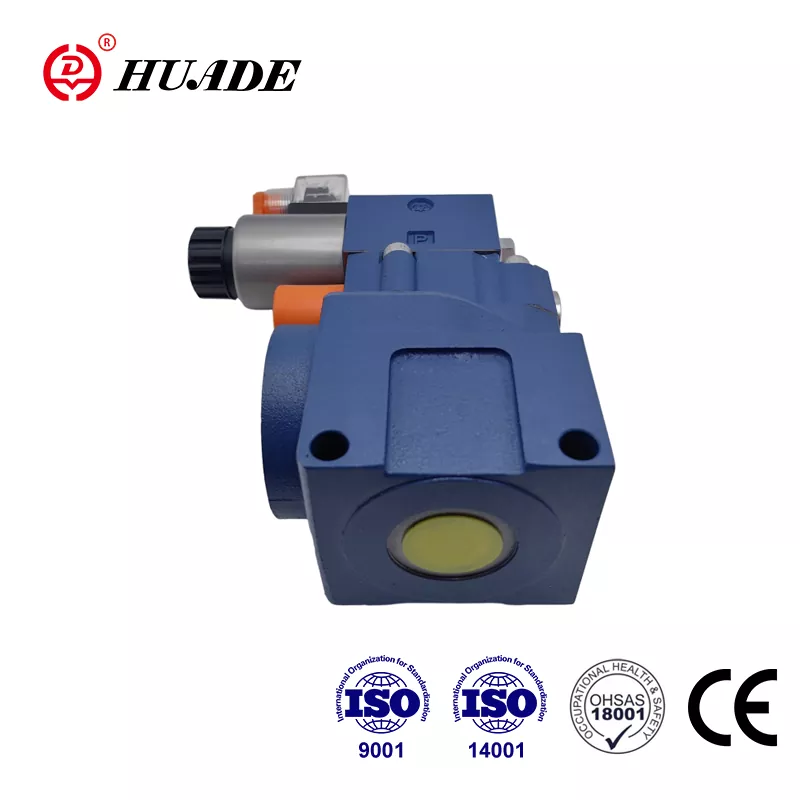

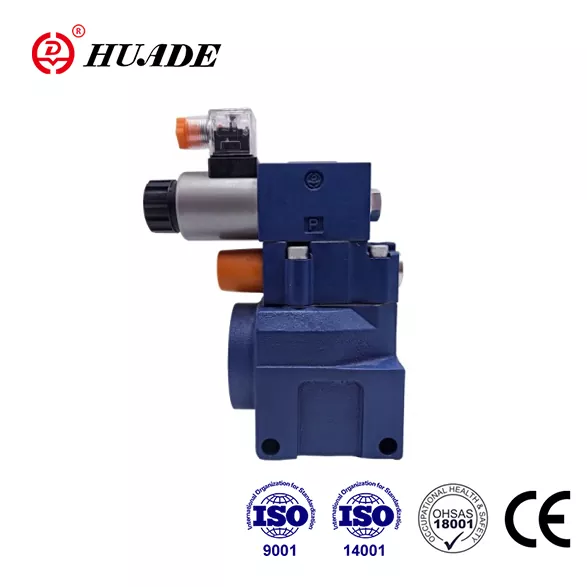

Клапан для зняцця ціску 10 DBW

DBW 10 DBW DBW 10 - больш трывалыя ў параўнанні з іншымі падобнымі прадуктамі. Прычына ў тым, што Huade Hydraulic меў два доўгатэрміновыя супрацоўніцтвы з Rexroth. Тып DBW 10 можа замяніць тыя ж серыі клапанаў, прапанаваных Rexroth. Для таго, каб забяспечыць гідраўлічную прадукцыю, завод увёў 750 прасунутых вытворчых абсталяванняў з усяго свету. Фабрыка надае больш увагі практычнасці прадукцыі і імкнецца прадастаўляць кліентам даступныя гідраўлічныя клапаны. Усе галіны завода прайшлі ISO9001, ISO14001 і OH SAS18001. Брэнд Huade® мае высокую рэпутацыю ў Кітаі. З -за надзейнай якасці і стабільнай прадукцыйнасці, клапаны пад ціскам Huade® шырока выкарыстоўваюцца ў інжынернай і будаўнічай тэхніцы, ваеннай прамысловасці і іншых галінах.

Параметр прадукту клапана дапамогі ціску 10

Функцыя прадукту і прымяненне клапана дапамогі ціску 10

Асаблівасці:

▶ Мантаж падпласці

.

▶ Падключэнне да трубы

▶ Устаўце злучэнне

▶ Тры элементы карэкціроўкі:

. Паваротная ручка

. Шасцігранная. Шруба галавы з ахоўнай каўпачкай

. Заблакаваная паваротная ручка з маштабамі

▶ Саленоід, які эксплуатуецца, разгружаецца з дапамогай убудаванага накіраванага клапана шпулькі

Прыкладанне:

Клапаны для зняцця ціску DBW 10 выкарыстоўваюцца для абмежавання і электрамагнітнага прыводу, якая прыводзіцца да разгрузкі кантрольнага ціску.

Функцыя, раздзел і сімвалы клапана дапамогі ціску 10

Агульны

Клапаны пад ціскам DBW - гэта пілотныя клапаны, якія кіруюцца ціскам.

Клапаны для зняцця ціску (DB) складаюцца ў асноўным з асноўнага клапана (1) з асноўнай зборкай шпулькі (3) і пілотным клапанам (2) з элементам рэгулявання ціску.

Клапан для зняцця ціску тып DB

Ціск, які прысутнічае ў порце А, дзейнічае на галоўную шпульку (3). У той жа час ціск прымяняецца праз лініі кіравання (6) і (7), якія абсталяваны адтулінамі (4) і (5), на вясновай загружанай баку галоўнай шпулькі (3) і на мячы (8) у пілотным кіраванні (2). Калі ціск у порце А перавышае клапан, усталяваны на спружыне (9), шарык (8) адкрываецца супраць спружыны (9).

Сігнал для гэтага ідзе ўнутрана праз лініі кіравання (10) і (6) з порта А. Вадкасць ціску на вясновай баку асноўнай шпулькі (3) цячэ па лініі кіравання (7), адтуліны адтуліны (11) і шарыкам (8) у спружынную камеру (12). У тыпе DB ... 50B/... ён цячэ ўнутры праз лінію кіравання (13) да рэзервуара, альбо ў тыпе DB..50/.. Y..Externally праз лінію кіравання (14). З -за адтулін (4) і (5) пры галоўнай шпуле (3) адбываецца падзенне ціску (3), падключэнне з порта А да порта B адкрыта. Цяпер вадкасць ціску цячэ з порта А ў порт B, падтрымліваючы ўсталяваны працоўны ціск.

Клапан для зняцця ціску можа быць выгружаны альбо пераключаны на іншы ціск (другі этап ціску) праз порт "X" (15).

Клапан для зняцця ціску тып DBW

Функцыя гэтага клапана ў асноўным такая ж, як і тып клапана DB

Аднак разгрузка на галоўную шпульку (3) дасягаецца пры дапамозе ўбудаванага накіраванага клапана (16).

Структура DBW ... 50B

Сімвал dbw ... 50b

Паведамленне

1. Вадкасць павінна быць адфільтравана. Мінімальная тонкасць фільтра складае 20 ㎛.

2. Рэзервуар павінен быць запячатаны, а на паветраным уваходзе павінен быць усталяваны паветраны фільтр.

3. Прадукты без падпласці пры выхадзе з іх, калі яны маюць патрэбу, калі ласка, заказваючы спецыяльна.

4. Правілавыя шрубы павінны быць высокімі ўзроўнямі інтэнсіўнасці (клас 10.9). Калі ласка, выберыце і выкарыстоўвайце, іх у адпаведнасці з параметрам, пералічаным у кнізе ўзору.

5. шурпатасць паверхні, звязанай з клапанам, патрабуецца шурпатасць паверхні 0,8.

6. Аздабленне павярхоўнага штучнага кавалка патрабуецца да 0,01/100 мм.
