Калі вы працуеце з цяжкімі гідраўлічнымі сістэмамі, выбар правільнага накіравальнага рэгулюючага клапана можа зрабіць або парушыць вашу працу. Bosch Rexroth 4WEH 16 J - адзін з тых кампанентаў, якім вопытныя інжынеры давяраюць патрабавальныя прамысловыя прымянення. Гэты клапан заслужыў сваю рэпутацыю дзякуючы надзейнай рабоце ў машынах для ліцця пад ціскам, прэсах для апрацоўкі металу ціскам і будаўнічым абсталяванні, дзе паломка проста не варыянт.

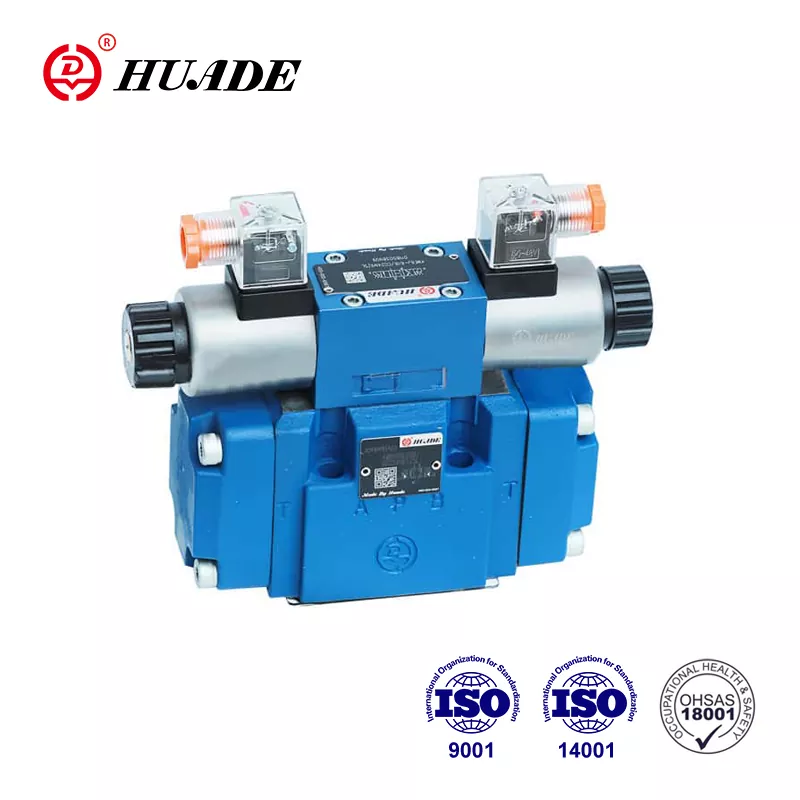

4WEH 16 J уяўляе сабой спецыфічную канфігурацыю электрагідраўлічных клапанаў з пілотным кіраваннем у серыі WEH ад Bosch Rexroth. Абазначэнне кажа вам даволі шмат, калі вы ўмееце яго чытаць. "16" паказвае намінальны памер (NG16), які адпавядае стандартам мантажу CETOP 7. "J" апісвае функцыю шпулі, у прыватнасці, 4-баковую, 3-пазіцыйную канструкцыю з закрытым цэнтрам. Разуменне таго, што гэтыя спецыфікацыі азначаюць з практычнага пункту гледжання, дапаможа вам вызначыць, ці падыходзіць гэты клапан вашаму прымяненню.
Чым адрозніваецца 4WEH 16 J
Распределитель 4WEH 16 J працуе з дапамогай двухступенчатай пілотнай сістэмы. Замест непасрэднага перамяшчэння галоўнага золотника з дапамогай электрамагнітаў, гэты клапан выкарыстоўвае невялікія пілотныя клапаны для кіравання гідраўлічным ціскам, які зрушвае большы асноўны золотник. Гэты падыход патрабуе менш электраэнергіі пры кантролі значных гідраўлічных патокаў. Стандартная версія працуе ад 24 В пастаяннага току, што робіць яе сумяшчальнай з большасцю прамысловых сістэм кіравання без неабходнасці спецыяльнай электрычнай інфраструктуры.
Клапан можа вытрымліваць ціск да 350 бар у канфігурацыі H-версіі, што ў перакладзе складае каля 5076 фунтаў на квадратны дюйм. Для прапускной здольнасці намінальны максімум складае 300 літраў у хвіліну, хоць фактычная прадукцыйнасць залежыць ад перападу ціску на клапане. Гэтыя спецыфікацыі ставяць 4WEH 16 J у катэгорыю прамысловай арматуры для цяжкіх нагрузак, а не ў катэгорыю мабільнага абсталявання або лёгкіх прылад.
Вага мае значэнне, калі вы плануеце ўстаноўку і тэхнічнае абслугоўванне. Пры вазе 9,84 кілаграма (каля 21,7 фунта) вы не будзеце выпадкова перамяшчаць клапан, але ім можна кіраваць пры правільным звароце. Мажлівая канструкцыя спрыяе даўгавечнасці ў цяжкіх прамысловых умовах, дзе вібрацыя, перапады тэмператур і забруджванне з'яўляюцца штодзённай праблемай.
Дызайн закрытага цэнтра і сумяшчальнасць сістэмы
Канфігурацыя золотника "J" вызначае, як паводзіць сябе распределитель 4WEH 16 J у нейтральным становішчы. Калі клапан знаходзіцца ў цэнтральным становішчы без электрычнага сігналу, усе чатыры порты — P (ціск), A і B (рабочыя порты) і T (бак) — блакуюцца. Гэта закрытае цэнтральнае размяшчэнне служыць пэўнай мэты ў сучасных гідраўлічных сістэмах.
Закрытыя цэнтральныя клапаны выключна добра працуюць з помпамі зменнага аб'ёму з кампенсацыяй ціску. Калі клапан блакуе ўсе порты ў нейтральным становішчы, ціск у сістэме нарастае, пакуль ён не сігналізуе помпе паменшыць паток амаль да нуля. Гэта прадухіляе помпу ад пастаяннага ўзбівання вадкасці праз ахоўны клапан, які будзе марнаваць энергію і выдзяляць празмернае цяпло. У эпоху, калі выдаткі на энергію маюць значэнне, а экалагічныя нормы ўзмацняюцца, гэта перавага ў эфектыўнасці становіцца значнай.
Кампраміс прадугледжвае складанасць канструкцыі сістэмы. Сістэмы з закрытым цэнтрам патрабуюць пільнай увагі да скокаў ціску падчас пераключэння клапана. Калі накіравальны рэгулюючы клапан 4WEH 16 J пераходзіць з заблакіраванага цэнтра ў працоўнае становішча, раптоўнае адкрыццё можа стварыць пераходны ціск. Інжынеры звычайна вырашаюць гэта з дапамогай дроссельных уставак (ідэнтыфікуюцца кодамі "B" у сістэме замовы) або шляхам дадання знешніх ахоўных клапанаў, якія рэагуюць хутчэй, чым асноўны ахоўны клапан сістэмы.
Як на самай справе працуе двухэтапная аперацыя
Пілотная канструкцыя 4WEH 16 J прадугледжвае дзве розныя ступені кіравання. Першая ступень складаецца з невялікага пілотнага клапана тыпу WE6, які кіруецца электрамагнітамі з мокрым штыфтам. Калі вы ўключаеце электрамагніт, ён зрушвае пілотны клапан, накіроўваючы ціск пілота з порта X у камеры кіравання на канцах асноўнага золотника. Гэты пільны ціск пераадольвае цэнтравальныя спружыны і перамяшчае асноўны золотник, каб злучыць адпаведныя шляхі патоку.
Другі этап - гэта сам асноўны ход шпулькі. Калі пілотны ціск нарастае ў камеры кіравання, ён націскае на вобласць золотника, ствараючы дастатковую сілу, каб зрушыць золотник супраць цэнтравальных спружын і любых сіл ціску, якія дзейнічаюць на золотник. Затым галоўная шпулька адкрывае злучэнні паміж партамі - альбо P да A з B да T, альбо P да B з A да T, у залежнасці ад таго, які саленоід вы падключылі.
Для належнай працы гэтага двухступеністага механізму патрабуецца ціск у пілаце ад 5 да 12 бар. Кіруючае харчаванне звычайна паступае ад асноўнага ціску ў сістэме праз унутраныя каналы, хоць вы можаце вызначыць знешняе пілотнае харчаванне для некаторых прыкладанняў. Час пераключэння складае каля 100 мілісекунд, што павольней, чым у клапанаў прамога дзеяння, але прымальна для большасці прамысловых машын, дзе час цыклу вымяраецца ў секундах, а не ў мілісекундах.
Электрычныя патрабаванні і параметры кіравання
У канфігурацыях стандартнага накіраванага рэгулюючага клапана 4WEH 16 J выкарыстоўваюцца саленоіды 24 В пастаяннага току, пазначаныя як G24 у кодзе для замовы. Канструкцыя электрамагніта з мокрым штыфтам азначае, што шпулька знаходзіцца ў непасрэдным кантакце з гідраўлічнай вадкасцю, што спрыяе астуджэнню, але патрабуе герметычнасці шпулькі ад вадкасці. Гэтыя электрамагніты звычайна спажываюць ад 1,5 да 2 ампер пад напругай, што ўяўляе сабой сціплую электрычную нагрузку, з якой большасць ПЛК і сістэм кіравання спраўляюцца лёгка.
Клапан прапануе дадатковую магчымасць ручнога перакрыцця, закадаваную як N9 у пазіцыі 11 сістэмы замовы. Гэты ручной прывад схаванага тыпу дазваляе тэхнікам перамяшчаць клапан уручную падчас уводу ў эксплуатацыю, ліквідацыі непаладак або ў надзвычайных сітуацыях. Вы не выпадкова сутыкнецеся з ім падчас звычайнай працы, але ён даступны, калі вам гэта спатрэбіцца. Гэтая функцыя аказваецца каштоўнай, калі вы наладжваеце новыя сістэмы або дыягнастуеце праблемы без запуску электрычных элементаў кіравання.
Электрычныя злучэнні адпавядаюць стандартам DIN EN 175301-803 у канфігурацыі K4 з выкарыстаннем асобных раздымаў для кожнага саленоіда. Такое размяшчэнне забяспечвае гібкасць праводкі і спрашчае пошук і ліквідацыю няспраўнасцей, паколькі вы можаце адключаць асобныя саленоіды, не закранаючы іншых. Некаторыя праграмы могуць вызначаць альтэрнатыўныя стылі раздымаў у залежнасці ад наладкі шафы кіравання і патрабаванняў аховы навакольнага асяроддзя.
Рэйтынгі ціску і межы прадукцыйнасці
Максімальны працоўны ціск для партоў P, A і B дасягае 350 бар, калі вы заказваеце H-версію. Стандартныя версіі разлічаны на 280 бар, што па-ранейшаму ахоплівае большасць прамысловых прымянення. Порт рэзервуара (T) звычайна працуе пры больш нізкім ціску, часта ўсяго на некалькі бар вышэй атмасфернага, калі вы не маеце справу з супрацьціскам з доўгіх зваротных ліній або ўзвышаных месцаў рэзервуараў.
Гэтыя паказчыкі ціску ўяўляюць бесперапынныя працоўныя межы, а не імгненныя скокі. Калі рэгулюючы клапан 4WEH 16 J пераключае становішча, пераходныя працэсы ціску могуць перавышаць значэнні ўстойлівага стану на 50% і больш на працягу кароткіх перыядаў. Правільная канструкцыя сістэмы ўключае ахоўныя клапаны, устаноўленыя на 10-15% вышэй максімальнага працоўнага ціску, каб улавіць гэтыя пераходныя працэсы, перш чым яны пашкодзяць кампаненты. Сам клапан можа вытрымліваць выпадковыя скокі ціску, якія перавышаюць намінальныя значэнні, але працяглая праца вышэй намінальных паказчыкаў скараціць тэрмін службы.
Прапускная здольнасць узаемадзейнічае з ціскам такім чынам, што важна для рэальных прыкладанняў. Намінальны паказчык 300 л/мін прадугледжвае пэўныя значэнні перападу ціску на клапане. Калі вы працуеце з меншай хуткасцю патоку, падзенне ціску памяншаецца. Націсніце да максімальнага патоку, і падзенне ціску павялічыцца, што азначае, што вашаму помпе трэба ствараць большы ціск, каб пераадолець як супраціўленне клапана, так і нагрузку. Крывыя расходу вытворцы паказваюць гэтыя адносіны, і вы павінны звярнуцца да іх пры выбары памеру помпаў і ацэнцы эфектыўнасці сістэмы.
Меркаванні па мантажы і ўстаноўцы
Накіраваны рэгулюючы клапан 4WEH 16 J адпавядае стандартам ISO 4401-07-07-0-05, што забяспечвае сумяшчальнасць з мантажнымі паверхнямі CETOP 7. Гэтая стандартызацыя азначае, што вы патэнцыйна можаце замяніць клапаны ад розных вытворцаў без змены канструкцыі мантажнага калектара, хоць вы павінны пераканацца, што ўсе спецыфікацыі супадаюць перад спробай замены. Схема мантажных нітаў, размяшчэнне партоў і агульныя памеры канверта адпавядаюць галіновым стандартам, якія існуюць дзесяцігоддзямі.
Устаноўка патрабуе ўвагі да некалькіх фактараў, акрамя простага прыкручвання клапана да калектара. Канфігурацыя пілотнай падачы, пазначаная пазіцыяй 12 у кодзе замовы, вызначае, як пілотнае і дрэнажнае масла цякуць праз сістэму. У канфігурацыі па змаўчанні выкарыстоўваецца знешняя пілотная падача і знешні дрэнаж, які ізалюе ўнутраныя каналы клапана ад супрацьціску ў лініі рэзервуара. Гэтая ўстаноўка лепш за ўсё працуе для прымянення, калі ў магістралі рэзервуара можа назірацца павышаны ціск ад іншых кампанентаў.
Альтэрнатыўныя канфігурацыі ўключаюць унутраную пілотную падачу з вонкавым сцёкам (код E) або цалкам унутраную падачу і сліў (код ET). Цалкам унутраны варыянт спрашчае сантэхніку, але робіць клапан адчувальным да супрацьціску ў лініі рэзервуара. Калі ціск у магістралі рэзервуара перавышае некалькі бар, гэта можа перашкаджаць пілотнай працы і выклікаць млявае або няпоўнае пераключэнне. Большасць інжынераў аддаюць перавагу канфігурацыям вонкавага сцёку (Y-порт) для крытычна важных прыкладанняў, дзе надзейнасць мае большае значэнне, чым спрошчаная сантэхніка.
Сумяшчальнасць тэмпературы і вадкасці
Дыяпазон працоўных тэмператур вагаецца ад -20°C да +80°C для стандартных матэрыялаў для ўшчыльнення. Гэты дыяпазон ахоплівае большасць прамысловых умоў, хоць для вельмі халодных установак могуць спатрэбіцца сістэмы ацяплення або альтэрнатыўныя ўшчыльняльнікі. Верхняя мяжа 80°C азначае тэмпературу бесперапыннай працы. Кароткія перапады тэмпературы да 90°C або крыху вышэй не адразу пашкодзяць клапан, але ўстойлівыя высокія тэмпературы паскараюць дэградацыю ўшчыльнення і павялічваюць унутраную ўцечку.
Накіраваны рэгулюючы клапан 4WEH 16 J стандартна пастаўляецца з ушчыльненнямі з нітрылавага каучуку (NBR), прыдатнымі для гідраўлічных алеяў на нафтавай аснове, такіх як маркі HL і HLP. Калі ваша прымяненне ўключае ў сябе вогнеўстойлівыя вадкасці, сінтэтычныя эфіры або працу пры больш высокіх тэмпературах, вы павінны пазначыць ушчыльнення FKM (фторэластамер), выкарыстоўваючы код V у пазіцыі 14. FKM вытрымлівае тэмпературы да 120°C і ўстойлівы да больш шырокага дыяпазону хімічных рэчываў, хоць ён каштуе даражэй і можа мець іншыя характарыстыкі кампрэсіі.
Чысціня вадкасці непасрэдна ўплывае на тэрмін службы клапана. Вялікія зазоры паміж шпулькай і адтулінай (звычайна 5-15 мікраметраў) азначаюць, што часціцы забруджвання могуць выклікаць прыліпанне, празмерны знос або нестабільную працу. Мэтавыя ўзроўні чысціні ISO 4406 16/13 або лепш, што патрабуе фільтрацыі ў дыяпазоне 10 мікраметраў з бэта-каэфіцыентам 75 або вышэй. Рэгулярны аналіз алею дапамагае выявіць праблемы забруджвання да таго, як яны прывядуць да збояў.
Разуменне метадаў цэнтравання шпулькі
У канфігурацыях стандартнага накіраванага рэгулюючага клапана 4WEH 16 J выкарыстоўваецца цэнтроўка спружыны, што азначае, што механічныя спружыны штурхаюць золотник назад у нейтральнае становішча, калі вы адключаеце абодва саленоіда. Такі падыход забяспечвае надзейнае цэнтраванне і станоўчае пазіцыянаванне без неабходнасці бесперапыннага электрычнага харчавання. Спружыны ствараюць дастатковую сілу для пераадолення трэння і любога рэшткавага дысбалансу ціску, гарантуючы, што шпулька дасягне цэнтральнага становішча, нават калі сістэма не ідэальна сіметрычная.
Гідраўлічнае цэнтраванне, пазначанае кодам Н у пазіцыі 05, выкарыстоўвае ціск пілатара замест спружын, каб утрымліваць золотник у цэнтры. Гэтая опцыя падыходзіць для прымянення з высокай інэрцыйнай нагрузкай, дзе цэнтраванне спружыны можа дазволіць шпульцы злёгку зрушвацца пад дзеяннем пераходных сіл. Гідраўлічнае цэнтраванне забяспечвае больш жорсткае пазіцыянаванне і лепшую ўстойлівасць да ўдарных нагрузак, хаця для працы цэнтравання патрабуецца ціск пілатара. Калі вы страціце кантрольны ціск пры гідраўлічным цэнтраванні, золотник можа не вярнуцца ў цэнтр надзейна.
Выбар паміж спружынным і гідраўлічным цэнтраваннем прадугледжвае кампрамісы. Спружыннае цэнтраванне забяспечвае прастату і працуе нават падчас паслядоўнасці выключэння сістэмы. Гідраўлічнае цэнтраванне забяспечвае лепшую стабільнасць становішча пры дынамічных нагрузках, але дадае залежнасць ад даступнасці пілотнага ціску. У большасці прамысловых прыкладанняў выкарыстоўваецца спружыннае цэнтраванне, калі канкрэтныя характарыстыкі нагрузкі не патрабуюць падвышанай стабільнасці гідраўлічнага цэнтравання.
Праца з дынамікай пераключэння і скокамі ціску
100-мілісекундны час пераключэння рэгулюючага клапана 4WEH 16 J адлюстроўвае двухступеністую пілотную працу. Гэтая затрымка ўключае ў сябе час для пераключэння пілотнага клапана, фарміравання пілотнага ціску ў камеры кіравання і перамяшчэння галоўнага золотника ў новае становішча. Хаця 100 мілісекунд гучаць хутка з пункту гледжання чалавека, яны ўяўляюць сабой некалькі сотняў абаротаў для рухавіка, які працуе з хуткасцю 1800 абаротаў у хвіліну, або значны рух для цыліндра, які працуе на высокай хуткасці.
Падчас гэтага інтэрвалу пераключэння ціск можа падскочыць, калі шляхі патоку зачыняюцца, перш чым новыя шляхі цалкам адкрыюцца. Сур'ёзнасць залежыць ад дынамікі сістэмы, уключаючы расход помпы, ёмістасць акумулятара і інэрцыю нагрузкі. Інжынеры выкарыстоўваюць некалькі метадаў для кіравання гэтымі пераходнымі працэсамі. Дросельныя ўстаўкі з такімі кодамі, як B12 (адтуліна 1,2 мм), абмяжоўваюць паток падчас пераключэння, запавольваючы пераход і памяншаючы скокі ціску. Знешнія ўдарныя клапаны, усталяваныя крыху вышэй нармальнага працоўнага ціску, могуць ненадоўга адкрыцца, каб паглынуць пераходныя працэсы.
Іншы падыход прадугледжвае рэгуляванне характарыстык пілотнага клапана з дапамогай кодаў S або S2 у пазіцыі 13 сістэмы замовы. Гэтыя мадыфікацыі змяняюць геаметрыю пілотнага клапана, каб змяніць хуткасць нарошчвання пілотнага ціску, што ўплывае на хуткасць пераключэння галоўнага золотника. Больш павольнае пераключэнне зніжае скокі ціску, але павялічвае час цыклу. Пошук правільнага балансу патрабуе тэставання з вашым канкрэтным дадаткам, і многія інжынеры пачынаюць са стандартных канфігурацый, перш чым дадаваць мадыфікацыі, калі пераходныя працэсы аказваюцца праблематычнымі.
Параўнанне з альтэрнатыўнымі тыпамі клапанаў
Распределитель 4WEH 16 J канкуруе з рознымі альтэрнатывамі на рынку прамысловай арматуры. Eaton Vickers прапануе серыю DG5V-8-H, у якой выкарыстоўваецца мацаванне CETOP 7 (называецца памерам 8 у наменклатуры Vickers) і працуе з аналагічнымі паказчыкамі ціску. Серыя D41VW ад Parker і клапаны D66x ад Moog таксама прызначаны для аднолькавай вобласці прымянення. Кожны вытворца прыносіць некалькі розныя функцыі і характарыстыкі прадукцыйнасці.
Паказчыкі расходу вар'іруюцца ў залежнасці ад вытворцы, часткова з-за розных стандартаў рэйтынгу. Некаторыя вытворцы адзначаюць максімальны паток пры меншых перападах ціску, што робіць іх тэхнічныя характарыстыкі больш уражлівымі, але не адлюстроўвае рэальную прадукцыйнасць. Параўноўваючы клапаны, вам трэба вывучыць фактычныя крывыя расходу пры вашым працоўным ціску, а не спадзявацца выключна на максімальныя паказчыкі расходу. Паказчык расходу 4WEH 16 J у 300 л/хв з'яўляецца кансерватыўным і дасягальным у звычайных умовах.
Тэрміны дастаўкі ўяўляюць сабой практычнае меркаванне. Тэрмін пастаўкі 4WEH 16 J для некаторых канфігурацый можа доўжыцца да 21 тыдня, што патрабуе планавання загадзя і патэнцыйнага захоўвання важных запасных частак на складзе. Альтэрнатыўныя пастаўшчыкі могуць прапанаваць больш кароткія тэрміны выканання, а адпаведныя крыніцы рэзервовага капіявання маюць сэнс для крытычна важных для вытворчасці прыкладанняў. Проста пераканайцеся, што заменныя клапаны адпавядаюць усім спецыфікацыям, уключаючы мантажныя памеры, прапускную здольнасць, паказчыкі ціску і характарыстыкі водгуку.
Патрабаванні да тэхнічнага абслугоўвання і тэрмін службы
Правільнае абслугоўванне значна павялічвае тэрмін службы распределителя 4WEH 16 J. Рэгулярная замена алею і фільтраў прадухіляе назапашванне забруджванняў у вузкіх зазорах паміж золотником і адтулінай. Большасць гідраўлічных сістэм атрымлівае карысць ад замены алею кожныя 2000-4000 гадзін працы, хаця ўмовы эксплуатацыі і вынікі аналізу алею павінны арыентавацца на фактычны графік.
Знос ушчыльненняў з'яўляецца асноўным фактарам, які абмяжоўвае тэрмін службы гідраўлічных клапанаў. Па меры пагаршэння ўшчыльненняў унутраная ўцечка павялічваецца, што прыводзіць да павольнай працы, зніжэння эфектыўнасці і, у рэшце рэшт, поўнай адмовы пры пераключэнні. Ушчыльнення NBR звычайна працуюць ад 10 000 да 20 000 гадзін у чыстым алеі пры ўмераных тэмпературах. FKM-ўшчыльнення могуць праслужыць даўжэй, асабліва пры павышаных тэмпературах, калі NBR хутка разбураецца. Назіранне за павелічэннем часу пераключэння перадач або дрэйфам цыліндру паказвае на знос ушчыльнення і прадугледжвае маючыя адбыцца тэхнічнае абслугоўванне.
Даступныя камплекты ўшчыльненняў (нумар дэталі R900306345 для некаторых канфігурацый), якія ўключаюць усе зношвальныя кампаненты. Перабудова клапана патрабуе чыстых умоў працы, належных інструментаў і ўвагі да чысціні. Многія прадпрыемствы аддаюць перавагу замене адноўленых запасных клапанаў у працоўны час і аднаўленню няспраўных клапанаў падчас планавых перыядаў тэхнічнага абслугоўвання. Такі падыход мінімізуе час прастою і гарантуе, што тэхнічныя спецыялісты змогуць заняць час, неабходны для належнай ачысткі і праверкі.
Ліквідацыю распаўсюджаных праблем
Калі накіравальны рэгулюючы клапан 4WEH 16 J не пераключаецца або пераключаецца няпоўна, існуе некалькі патэнцыйных прычын. Пачніце з электрычнага боку, пераканаўшыся, што саленоіды атрымліваюць належнае напружанне і ток. Мультыметр можа пацвердзіць напружанне на раздыме, а вымярэнне току пацвярджае, што шпулька не разарвана і не замыкана. Ручная адмена (N9) дазваляе праверыць, ці можа клапан пераключацца механічна, нават калі электрычнае кіраванне не працуе.
Недастатковы ціск пілота выклікае млявае або няпоўнае пераключэнне. Вымерайце ціск у порце X, каб пераканацца, што яно знаходзіцца ў межах 5-12 бар. Нізкі ціск пілота можа быць з-за забітага пілотнага фільтра, абмежаванняў у лініях падачы пілота або праблем з самім пілотным клапанам. Высокі зваротны ціск у лініі рэзервуара (з канфігурацыямі ўнутранага зліву) таксама можа знізіць эфектыўны пілотны ціск, супрацьстаячы пілотнаму сігналу.
Прыліпанне, звязанае з забруджваннем, звычайна выяўляецца ў выглядзе перыядычных праблем або клапанаў, якія зрушваюцца ў адзін бок, але не ў іншы. Калі вы падазраяце забруджванне, праверце чысціню алею і праверце фільтры на наяўнасць незвычайнага смецця. Часам вы можаце вызваліць затрымаўся клапан, неаднаразова падаючы энергію на саленоіды, асцярожна стукаючы па корпусе клапана мяккім малатком, хоць гэта дае толькі часовае палягчэнне. Для пастаяннага выпраўлення неабходна належная ачыстка або замена.
Разгляд выдаткаў і стратэгія закупак
Рынкавая цана на распределитель 4WEH 16 J звычайна вагаецца ад 1300 да 2000 долараў у залежнасці ад канфігурацыі, колькасці і пастаўшчыка. Нестандартныя параметры, такія як спецыяльныя ўшчыльненні, гідраўлічнае цэнтраванне або мадыфікаваныя характарыстыкі рэакцыі, падштурхоўваюць цэны да больш высокага ўзроўню. Аб'ёмныя закупкі часта забяспечваюць зніжкі, і ўстанаўленне адносін з дыстрыб'ютарам можа палепшыць цэны і тэрміны дастаўкі.
Павялічаныя тэрміны выканання для некаторых канфігурацый азначаюць, што вам трэба старанна планаваць закупкі. Для крытычна важных для вытворчасці прыкладанняў захаванне запаснога клапана ў інвентары мае сэнс, нягледзячы на капітальныя выдаткі. Разлічыце кошт прастою для вашай аперацыі - калі адна гадзіна страты вытворчасці перавышае кошт запаснога клапана, бізнес-абгрунтаванне для інвентарызацыі становіцца простым. Некаторыя прадпрыемствы падтрымліваюць пул адноўленых клапанаў, якія яны круцяць падчас абслугоўвання ў якасці прафілактычнай замены.
Варыянты аплаты залежаць ад пастаўшчыка і рэгіёна. Некаторыя дыстрыб'ютары на такіх рынках, як Індыя, прапануюць планы EMI (прыраўнаваныя да штомесячнай растэрміноўкі), якія размяркоўваюць кошт у часе, што можа дапамагчы ў кіраванні грашовымі патокамі. Стандартныя ўмовы могуць складаць 30 або 60 дзён. Для буйных заказаў або працяглых сувязей, перамовы аб спрыяльных умовах аплаты маюць сэнс у рамках агульнага пакета кошту.
Лепшыя практыкі сістэмнай інтэграцыі
Інтэграцыя клапана кіравання 4WEH 16 J у гідраўлічную сістэму патрабуе ўвагі да некалькіх фактараў, акрамя самога клапана. Канструкцыя з закрытым цэнтрам лепш за ўсё працуе з помпамі з пераменным аб'ёмам, якія могуць паменшыць расход у адказ на ціск у сістэме. Помпы з фіксаваным аб'ёмам патрабуюць бесперапыннага патоку праз ахоўны клапан у нейтральным становішчы, што марнуе энергію і выпрацоўвае цяпло. Калі вы затрымаліся са стацыянарным помпай, падумайце, ці можа канструкцыя клапана з адкрытым цэнтрам служыць лепш.
Канструкцыя калектара ўплывае на прадукцыйнасць і зручнасць абслугоўвання. Перанос клапана непасрэдна на калектар спрашчае сантэхніку, але робіць замену клапана больш складанай, бо вам трэба асушыць калектар і разарваць некалькі злучэнняў. У некаторых канструкцыях выкарыстоўваюцца шматслойныя пласціны або дадатковыя пласціны, якія дазваляюць зняць клапан, захоўваючы іншыя гідраўлічныя злучэнні. Кампраміс прадугледжвае дадатковыя выдаткі і крыху большы аб'ём ўстаноўкі.
Абарона ланцуга заслугоўвае ўважлівага разгляду. Ахоўны клапан прамога дзеяння, які працуе паралельна з рэгулюючым клапанам 4WEH 16 J, можа ўлоўліваць пераходныя працэсы ціску хутчэй, чым асноўны скід сістэмы. Усталюйце гэты ўдарны клапан прыкладна на 30-50 бар вышэй нармальнага працоўнага ціску, каб ён не перашкаджаў звычайнай працы, але хутка адкрываўся падчас пераходных працэсаў. Прадукцыйнасць патоку патрабуе толькі кароткіх скокаў, таму адносна невялікі клапан працуе нармальна.
Прыклады прымянення і выпадкі выкарыстання
Машыны для ліцця пад ціскам з'яўляюцца агульным прымяненнем для 4WEH 16 J. Гэтыя машыны патрабуюць надзейнага кіравання вялікімі гідраўлічнымі цыліндрамі, якія забяспечваюць сілу заціску і ціск упырску. Канструкцыя з закрытым цэнтрам добра спалучаецца з сістэмамі зменнай помпы, якія звычайна выкарыстоўваюцца ў сучасных фармовачных машынах. Час цыклу, вымеранае ў секундах, улічвае 100-мілісекундную хуткасць пераключэння клапана без штрафу.
Прэсы для штампоўкі металу выкарыстоўваюць клапаны накіраванага кіравання для размяшчэння плашчоў і кіравання аперацыямі фармоўкі. Прэс-прыкладанні часта ўключаюць вялікія сілы пры адносна нізкіх хуткасцях, што азначае высокі ціск, але ўмераныя хуткасці патоку. Намінальны ціск 350 бар H-версіі 4WEH 16 J з камфортам спраўляецца з гэтымі нагрузкамі. Надзейная канструкцыя вытрымлівае ўдарныя нагрузкі і вібрацыю, распаўсюджаныя ў прэсавых умовах.
Будаўнічая тэхніка, такая як экскаватары і пагрузчыкі, можа выкарыстоўваць гэтыя клапаны ў пэўных прылажэннях, хоць у мабільным абсталяванні часцей выкарыстоўваюцца сістэмы вымярэння нагрузкі з рознымі канфігурацыямі клапанаў. Стацыянарная будаўнічая тэхніка, такая як бетанапомпы або пагрузчыкі для матэрыялаў, можа скарыстацца магчымасцямі 4WEH 16 J. Ключавое меркаванне прадугледжвае адпаведнасць характарыстык клапана часу цыклу прымянення, профілю нагрузкі і ўмовам навакольнага асяроддзя.
Прыняцце канчатковага рашэння
Выбар распределителя 4WEH 16 J прадугледжвае ацэнку таго, ці адпавядаюць яго характарыстыкі патрабаванням вашага прымянення. Канструкцыя з закрытым цэнтрам, пілотная эксплуатацыя і мантаж CETOP 7 робяць яго прыдатным для пэўных тыпаў сістэм. Калі вы працуеце з помпамі зменнага аб'ёму, вам патрэбна магутнасць высокага ціску і вы можаце забяспечыць час водгуку, гэты клапан заслугоўвае сур'ёзнага разгляду.
Сістэма кодаў замовы патрабуе ўважлівага стаўлення да выбару правільнай канфігурацыі. Пазіцыя 01 вызначае намінальны ціск (H для 350 бар), пазіцыя 10 усталёўвае напружанне (G24 для 24 В пастаяннага току), а пазіцыя 12 кіруе канфігурацыяй сілкавання пілотнага сігналу. Выдаткаванне часу на разуменне гэтых кодаў і кансультацыя са службай тэхнічнай падтрымкі прадухіляе памылкі пры замове, якія прыводзяць да затрымак і магчымых праблем з сумяшчальнасцю.
Улічвайце агульны кошт валодання, а не толькі першапачатковую цану пакупкі. Улічыце павышэнне энергаэфектыўнасці за кошт канструкцыі закрытага цэнтра, патрабаванняў да тэхнічнага абслугоўвання, чаканага тэрміну службы і наяўнасці запасных частак. Клапан, які першапачаткова каштуе даражэй, але забяспечвае большую надзейнасць і меншае спажыванне энергіі, часта аказваецца менш дарагім на працягу ўсяго тэрміну службы. 4WEH 16 J зарэкамендавала сябе ў прамысловых прымяненнях, што зніжае рызыку нечаканых праблем і забяспечвае ўпэўненасць у доўгатэрміновай працы.
