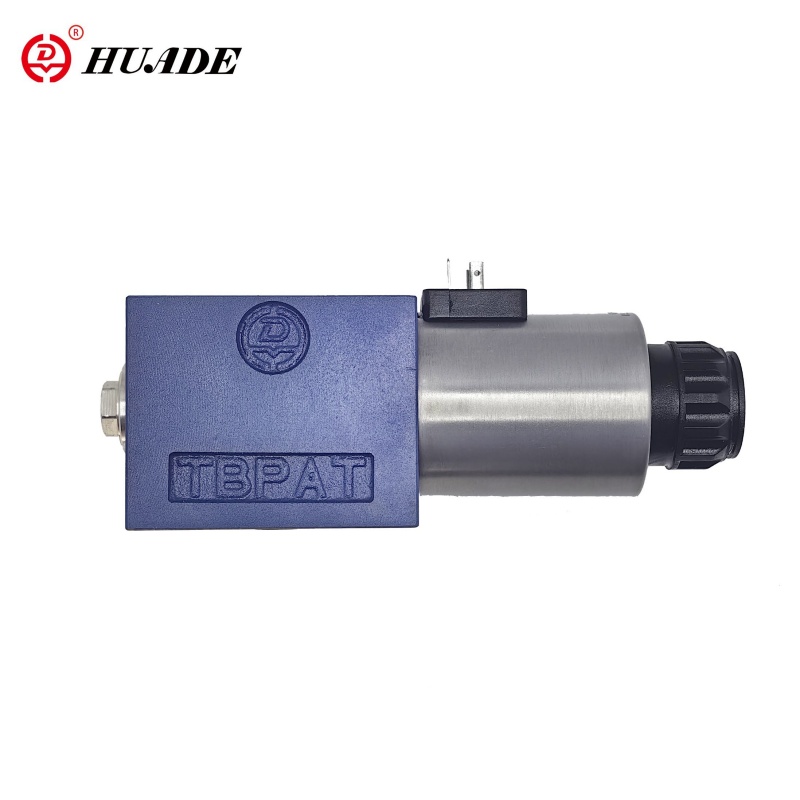

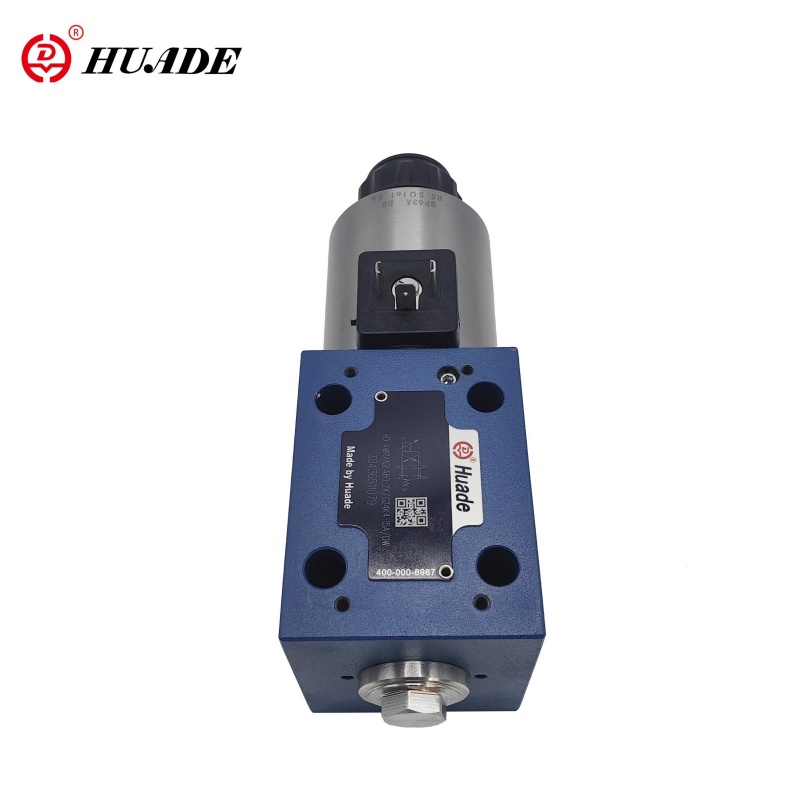

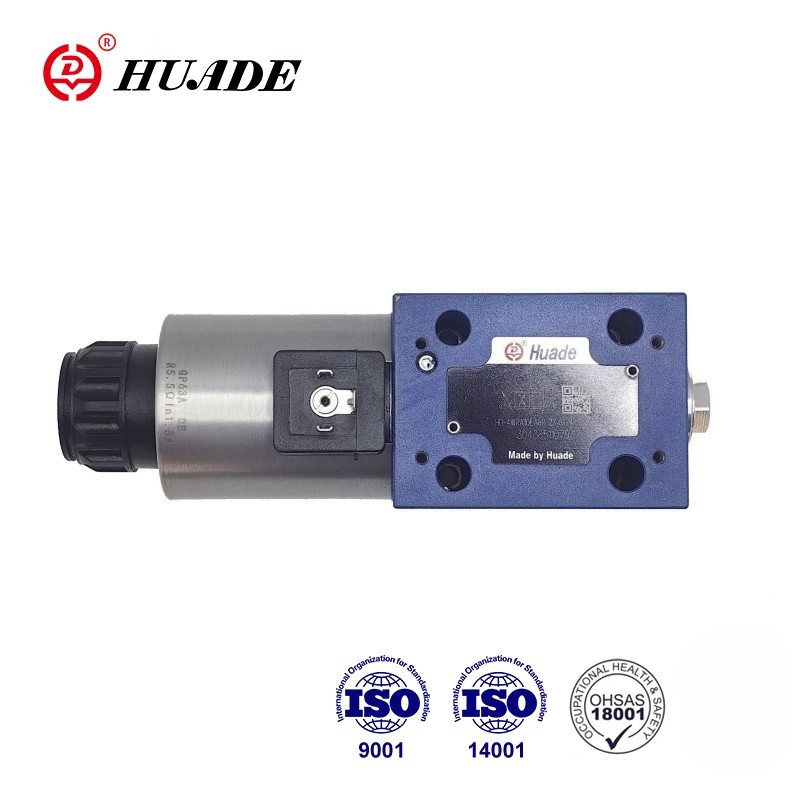

4/2- і 4/3-баявыя прапарцыйныя клапаны накіраваныя як прамыя эксплуатуемыя кампаненты для мантажу падпласці. Яны прыводзяцца ў дзеянне пры дапамозе прапарцыянальных электрамагнітных рэчываў з цэнтральнай ніткай і здымнай шпулькай. Саленоіды кантралююцца альбо знешняй электронікай кіравання (тып WRA), альбо ўбудаванай электронікай кіравання (тып WRAE). Прадукцыйнасць 4WRA 10 EA60-2X можа адпавядаць Rexroth з-за двух доўгатэрміновых супрацоўніцтваў.
| Гідраўлічны | |||
| Тып клапана | HD-WRA | Hd-wrae | |
| Працоўны ціск (MPA) | Порт А, Р, Б | 31.5 | 31.5 |
| Парты т | 21 | 21 | |
| Намінальны паток qv nom пры △ p = 1mpa | NS6 (л/мін) | 7、15 і 26 | |
| NS10 (л/мін) | 30 і 60 | ||
| Ступень забруджвання (мкм) | ≤20 | ||
| Гістэрэз (%) | ≤5 | ||
| Памылка развароту (%) | ≤1 | ||
| Адчувальнасць адказу (%) | ≤0,5 | ||
| Ціск вадкасць | Мінеральнае алей або эфір фасфатаў | ||
| Дыяпазон глейкасці | 20 ~ 380 | ||
| Дыяпазон тэмператур навакольнага асяроддзя (℃) | -20 да +80 | -20 да +50 | |
| Вага (кг) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Электрычны | |||
| Электрычны, электрамагнітны | |||
| Тып клапана | HD-WRA | Hd-wrae | |
| Тып напружання | DC | ||
| Напружанае кіраванне (V) | ± 10 | ||
| Max.current за электрамагніт (а) | 2.5 | ||
| Супраціў электрамагнітнай шпулькі (ω) | Значэнне халоднага пры 20 ℃ | 2 | |
| Макс. Цёплая каштоўнасць | 3 | ||
| Падатак | 100% | ||
| Тэмпература шпулькі (℃) | да +150 | ||
| Абарона клапана да Din40050 | IP65 | ||
| Электрычная, кантрольная электроніка | |||
| Кантроль электронікі | HD-VT-VSPA2-1-1X/ | інтэграваны ў клапан | |
| Напружанне харчавання | Намінальнае напружанне VDC | 24 | |
| Ніжняе абмежаванне значэння v | 21/22 | 19 | |
| Верхняе абмежаванне значэння v | 35 | ||
| Спажыванне электраэнергіі ўзмацняльніка | Я максімум а | 1.8 | |
| Макс. сілавы імпульс току a | 3 | ||
Асаблівасці:
▶ Для мантажу падпласці
▶ Прамы прыводны прапарцыйны клапан для кантролю кірунку і аб'ёму патоку
▶ Спуска з цэнтрам вясной
▶ Убудаваная электроніка кіравання, інтэрфейс A1 або F1 для тыпу 4WRAE
▶ Actuation by means of proportional solenoids with central thread and removable coil
▶ Кантроль электронікі для тыпу 4WRA
Прыкладанне:
Для кіравання патокам і кірункам гідраўлічнай вадкасці выкарыстоўваецца 4WRA 10 EA60-2X.
Прапарцыйныя клапаны 4WRA 10 EA60-2X складаюцца з: корпуса (1) з мантажнай шпулькай кіравання паверхняй (2) з спружынамі сціску (3), электрамагнітамі (4) з цэнтральнай ніткай, дадатковай інтэграванай электронікай клапана (5).
HD-4WRA (E) .2x/.
З дапамогай электрамагнітаў (4) дэактыванай, кантрольная шпулька (2) утрымліваецца ў цэнтральным становішчы прыціскавымі спружынамі (3).
Прамае дзеянне кантрольнай шпулькі (2) шляхам энергіі прапарцыянальнага электрамагніта.e.g. Кантроль электрамагнітнага "B" (4). Кантрольная шпулька (2) перамяшчаецца ўлева, прапарцыйна электрычнага ўваходнага сігналу. Форма адключэння P да A і B да T праз адтулістыя перасекі з прагрэсіўнымі характарыстыкамі патоку. Дэрэнергія электрамагнітнага (4). Шпуля кіравання (2) вяртаецца ў цэнтральнае становішча пры дапамозе спружыны сціску (3).
Структура прапарцыянальнага накіраванага клапана 4wra -2x
HD-4WRA (E) ... A-2X
У прынцыпе, функцыя гэтай версіі клапана адпавядае функцыі клапана з 3 пазіцыямі шпулькі. Аднак клапаны з двума становішчамі шпулькі абсталяваны толькі электрамагнітным "А". Замест 2 -й прапарцыйнай электрамагнітнай заглушкі (5) усталёўваецца для NS 6 або для NS 10 A COVER (5).
Заўвага для тыпу 4WRA 6 ..- 2X/...
Неабходна пазбегнуць сцёку рэзервуара. Пры адпаведных умовах ўстаноўкі павінен быць усталяваны клапан задняга ціску (ззаду прыблізна.0,2mpa).
