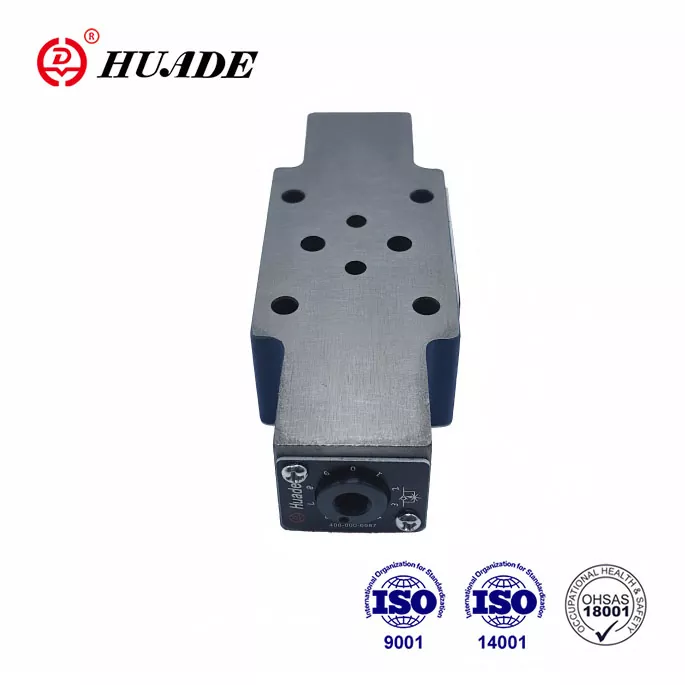

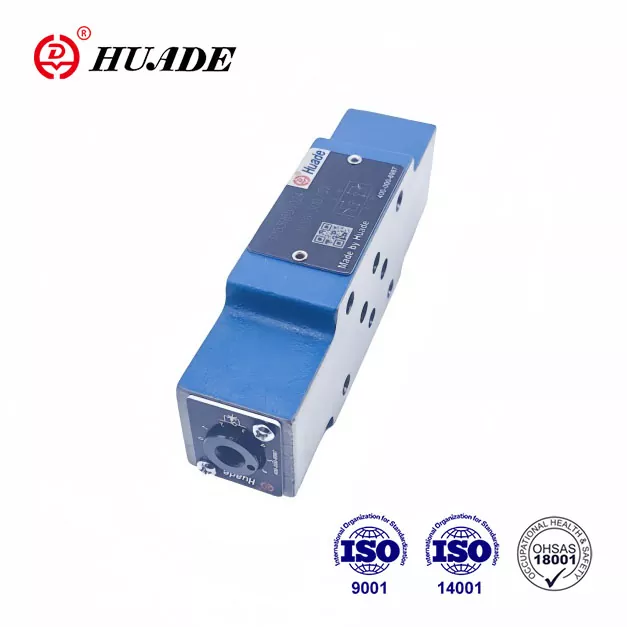

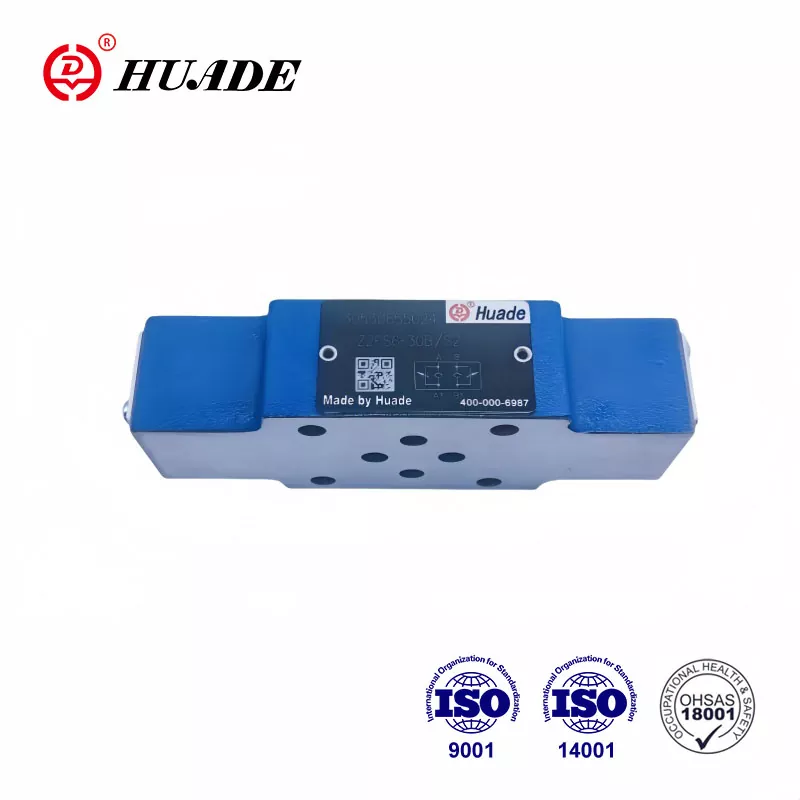

Зваротны клапан дросельнай засланкі Z2FS 6

Клапаны тыпу Z 2 FS 6 - гэта падвойныя дросельныя/зваротныя клапаны ў канструкцыі з двухслойнай пласцінай. Гэты клапан падыходзіць для вертыкальнай кладкі і выкарыстоўваецца для кантролю ўваходнага і выхаднога расходу. У выніку двух доўгатэрміновага супрацоўніцтва з Rexroth гэты дросель Z2FS 6 адпавядае Rexroth па прадукцыйнасці і можа замяніць Rexroth® Z2FS6 3XB. Гэта даступная альтэрнатыва Rexroth.

Параметр прадукту зваротнага дросельнага клапана Z2FS 6

Асаблівасці прадукту і прымяненне зваротнага дросельнага клапана Z2FS 6

Асаблівасці:

▶ Дызайн талеркі для сэндвічаў

▶ Схема пераносу ў адпаведнасці з DIN 24 340, ад A, ISO 4401 і CETOP - RP 121H

▶ Абмежаванне асноўнага або пілотнага патоку двума сэрвіснымі портамі

▶ Кантроль лічыльніка на ўваходзе або выхадзе.

Ужыванне:

Зваротныя дросельныя клапаны Z2FS 6 выкарыстоўваюцца для абмежавання асноўнага або пілотнага патоку масла ў адным або двух службовых портах.

Раздзел і сімвал зваротнага дросельнага клапана Z2FS 6

Два сіметрычна размешчаных дросельных/зваротных клапана абмяжоўваюць паток (з дапамогай рэгуляваных дросельных засланак) у адным кірунку і забяспечваюць свабодны зваротны паток у іншым кірунку.

Абмежаванне галоўнага патоку

Двайны дросель/зваротны клапан усталяваны паміж накіравальным клапанам і падкладкай для змены хуткасці прывада (абмежаванне асноўнага патоку).

Абмежаванне пілотнага патоку

У выпадку накіравальных клапанаў з пілотным кіраваннем двайны дросель/зваротны клапан можа выкарыстоўвацца ў якасці рэгулявання пілотнай заслонкі (абмежаванне пілотнага патоку). У гэтым выпадку ён усталёўваецца паміж галоўным і пілотным клапанам.

Структура падвойнага дросельнага/зваротнага клапана тыпу Z2FS6 30B

Прынцып працы гідраўлічных сістэм
