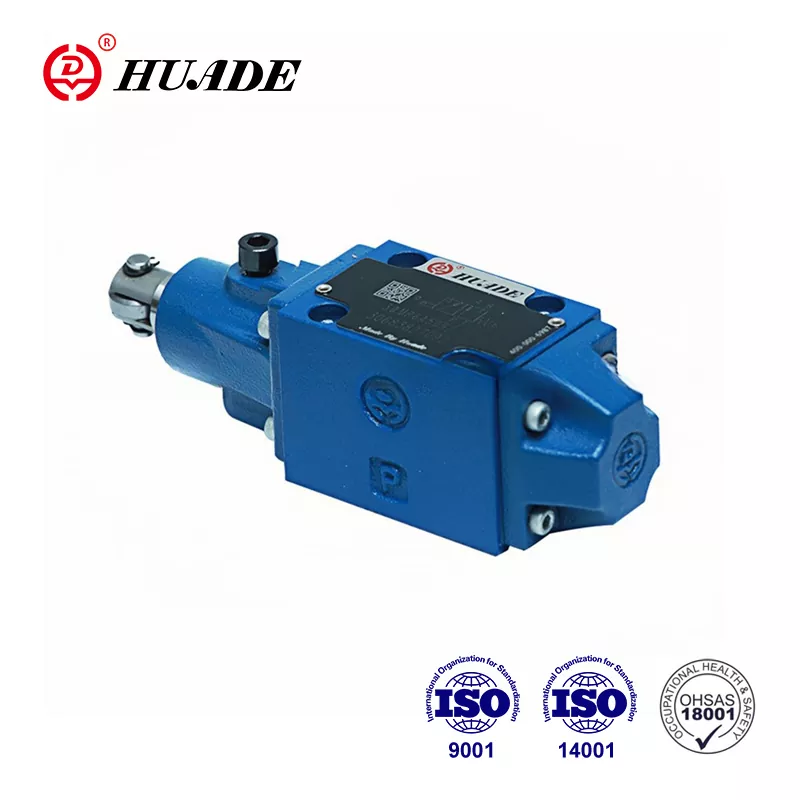

Калі прамысловым машынам неабходна надзейна змяніць кірунак руху, накіраваны рэгулюючы клапан серыі WMR прапануе рашэнне, якому давяраюць дзесяцігоддзямі. Гэтыя механічныя клапаны кантралююць паток гідраўлічнай вадкасці ў прамысловых сістэмах, вызначаючы, калі цыліндры выцягваюцца або ўцягваюцца і калі рухавікі круцяцца наперад або назад.
Клапан WMR вылучаецца тым, што працуе за кошт чыстага механічнага ўздзеяння. Ролік або поршань штурхаецца кулачком або рухомай часткай, якая зрушвае ўнутраную шпульку і перанакіроўвае паток алею. Гэта прамое фізічнае злучэнне азначае, што клапан рэагуе на фактычнае становішча машыны, а не на электрычныя сігналы, што робіць яго ідэальным для прыкладанняў, дзе механічная надзейнасць мае найбольшае значэнне.
Разуменне асноўнай функцыі

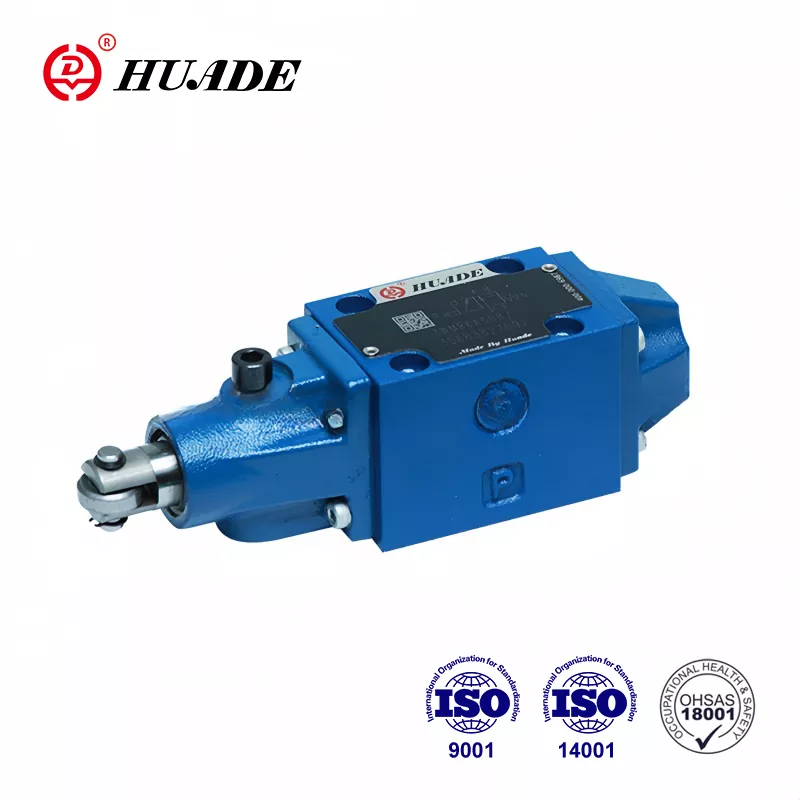

Накіраваны рэгулюючы клапан WMR працуе як золотниковый распределитель, усталяваны на падкладцы. Калі нішто не штурхае ролік, зваротныя спружыны ўтрымліваюць шпульку ў нейтральным становішчы. Калі знешні кулачок або механічны кампанент націскае на поршань роліка, шпулька слізгае ўнутр корпуса клапана і злучае розныя порты разам. Гэта дзеянне перанакіроўвае гідраўлічную вадкасць для прывада прывадаў у патрэбным кірунку.
Гэтая філасофія дызайну стварае прамую сувязь паміж фізічным становішчам і гідраўлічным уздзеяннем. Станкі, краны і абсталяванне для пагрузкі матэрыялаў выкарыстоўваюць гэты прынцып, каб забяспечыць рухі ў правільнай паслядоўнасці. Клапан не можа пераключацца, пакуль нешта фізічна не рухае ролік, што забяспечвае неад'емную бяспеку ў многіх выпадках.
Тэхнічныя характарыстыкі, якія маюць значэнне
Накіраваны рэгулюючы клапан серыі WMR выпускаецца ў двух асноўных памерах у адпаведнасці са стандартам ISO 4401. Ручкі памеру NG6 прапускаюць да 60 літраў у хвіліну і ціск да 315 бар у портах P, A і B. Памер NG10 прапануе аналагічны ціск з большай прапускной здольнасцю. Гэтыя характарыстыкі дазваляюць клапану працаваць у складаных прамысловых умовах.
Працоўная тэмпература вагаецца ад мінус 20 градусаў Цэльсія да плюс 80 градусаў Цэльсія са стандартнымі ўшчыльненнямі NBR. Клапан прымае гідраўлічныя вадкасці з глейкасцю ад 2,8 да 500 квадратных міліметраў у секунду. Падтрыманне чысціні вадкасці на ўзроўні ISO 4406 класа 20/18/15 або лепш дапамагае прадухіліць унутраны знос і падаўжае тэрмін службы.
Адно абмежаванне патрабуе ўвагі пры распрацоўцы сістэмы. Порт Т, які вяртае вадкасць у рэзервуар, мае стандартны ліміт ціску ў 60 бар. У той час як асноўныя працоўныя порты лёгка спраўляюцца з ціскам 315 бар, перавышэнне ціску ў 60 бар у порце Т можа пашкодзіць ушчыльненні або выклікаць уцечку. Некаторыя варыянты з высокімі характарыстыкамі павялічваюць гэты ліміт да 210 бар для прыкладанняў з больш высокім супрацьціскам.
Розныя канфігурацыі для розных патрэб
Накіраваны рэгулюючы клапан серыі WMR прапануе некалькі канфігурацый золотника, якія звычайна паказваюцца ў выглядзе гідраўлічных сімвалаў. Чатырохпортавы трохпазіцыйны клапан можа трымаць усе парты заблакаванымі ў нейтральным становішчы, або ён можа злучаць пэўныя парты з бакам. Коды сімвалаў, такія як C, E, J, L і M, паказваюць, якія парты падключаюцца ў кожнай пазіцыі. Вытворцы прапануюць каля 19 розных варыянтаў сімвалаў у адпаведнасці з рознымі патрабаваннямі схемы.
Двухпозиционные клапаны забяспечваюць больш простае кіраванне ўключэннем і выключэннем. Трохпазіцыйныя клапаны дадаюць нейтральны стан, які можа блакаваць паток, дазваляць свабодна рухацца або ствараць іншыя ўмовы ў залежнасці ад канструкцыі залатніка. Выбар правільнай канфігурацыі залежыць ад таго, ці павінны цыліндры ўтрымліваць сваё становішча, калі клапан вяртаецца ў нейтральнае становішча, ці яны павінны свабодна плаваць.
Вытворцы і варыянты мадэляў
Bosch Rexroth вырабляе арыгінальную серыю WMR як частку сваёй сямейства прадуктаў Hydronorma. Іх серыя NG6 памеру 5X уключае розныя варыянты размяшчэння ролікаў і мантажу. Клапаны ўсталёўваюцца на стандартызаваных падкладных пласцінах па шаблонах CETOP, што спрашчае замену і дазваляе змешваць кампаненты ад розных вытворцаў.
Hengli Hydraulics прапануе серыю WMR/U10 для прымянення NG10. Іх серыя L3X забяспечвае 19 варыянтаў сімвалаў з R-тыпам і U-тыпам ролікавай канфігурацыі. Гэта разнастайнасць дапамагае інжынерам выбраць дакладнае становішча роліка і кірунак прывядзення ў дзеянне, неабходныя для іх канкрэтнай кампаноўкі машын.
Іншыя пастаўшчыкі, такія як PONAR Wadowice і Leader Hydraulics, вырабляюць сумяшчальныя клапаны. Стандартызацыя ў адпаведнасці з ISO 4401 азначае, што гэтыя клапаны могуць фізічна ўзаемазамяняцца, хоць дызайнеры павінны пераканацца, што намінальны ціск, прапускная здольнасць і канфігурацыя золотника адпавядаюць іх патрэбам.
Патрабаванні да ўстаноўкі
Правільная ўстаноўка распределителя WMR пачынаецца з падрыхтоўкі паверхні. Мантажная паверхня падкладкі павінна адпавядаць спецыфікацыям плоскасці 0,01 на 100 міліметраў з максімальнай шурпатасцю паверхні Rz 4. Любыя няроўнасці могуць стварыць шляхі ўцечкі вакол асновы клапана.
Чатыры шрубы M6 на 40 міліметраў з унутранай галоўкай фіксуюць клапан да падкладкі. Зацягванне гэтых нітаў да 9 ньютан-метраў з допускам плюс-мінус 15 працэнтаў забяспечвае адэкватную сілу заціску без дэфармацыі корпуса клапана. Папярочнае зацягванне па дыяганалі забяспечвае раўнамернае размеркаванне ціску.
Гідраўлічная сістэма павінна выкарыстоўваць адпаведную фільтрацыю перад падключэннем да накіравальнага клапана WMR. Устаноўка фільтраў, якія падтрымліваюць чысціню ISO 4406 класа 20/18/15, абараняе невялікія зазоры паміж катушкай і корпусам. Нават дробныя часціцы могуць падрапаць гэтыя паверхні, выклікаючы ўнутраную ўцечку або прыліпанне.
Рэальныя прыкладанні
У станках выкарыстоўваецца накіравальны рэгулюючы клапан WMR для паслядоўнасці змены інструмента і аперацый заціскання. Па меры таго, як шпіндзель станка або прылада змены інструментаў рухаецца ў пэўныя пазіцыі, кулачкі актывуюць ролік і запускаюць гідраўлічныя руху. Гэта гарантуе, што правільная паслядоўнасць адбываецца аўтаматычна без электроннага кіравання.
Горназдабыўное і металургічнае абсталяванне абапіраецца на гэтыя клапаны для размяшчэння канвеера і кіравання засаўкай. Суровыя ўмовы ў гэтых галінах робяць механічнае прывядзенне ў дзеянне прывабным, таму што няма электрычных злучэнняў, якія падвяргаюцца карозіі або выходзяць з ладу. Пыл і вільгаць, якія могуць разбурыць электронныя датчыкі, аказваюць мінімальны ўплыў на просты ролік і кулачок.
Пад'ёмныя платформы і нажнічныя пад'ёмнікі ўключаюць клапаны WMR у сістэмы бяспекі. Становішча роліка можа паказваць, ці ўстаноўлены ахоўныя краты, ці дасягнула платформа пэўнай вышыні. Гэтая фізічная праверка дадае рэзерваванне ланцугам бяспекі і адпавядае правілам, якія патрабуюць механічных блакіровак.
Тэхнічнае абслугоўванне і ліквідацыю непаладак
Знешняя ўцечка вакол мантажнай паверхні звычайна сведчыць аб пашкоджанні ўшчыльняльных кольцаў або няправільным крутоўным момантам клапана. Праверка і замена мантажнай пракладкі вырашае большасць праблем вонкавай уцечкі. Праверка таго, што мантажная паверхня застаецца роўнай і непашкоджанай, прадухіляе паўтарэнне.
Унутраная ўцечка выяўляецца ў выглядзе павольнага руху прывадаў, калі клапан павінен утрымліваць іх у патрэбным становішчы. Часта гэта адбываецца з-за забруджанай вадкасці, якая насіць шпульку і адтуліну. Праверка чысціні вадкасці і замена фільтраў ліквідуе асноўную прычыну. У цяжкіх выпадках можа спатрэбіцца замена клапана, калі знос перавышае дапушчальныя межы.
Ліпкая або млявая праца адбываецца, калі шпулька не рухаецца свабодна ўнутры канала. Забруджванне зноў узначальвае спіс прычын, але праца па-за названымі дыяпазонамі тэмператур або глейкасці таксама стварае праблемы. Забеспячэнне захавання гідраўлічнай вадкасці ў межах спецыфікацый прадухіляе большасць эксплуатацыйных праблем з клапанам кіравання WMR.
Параўнанне з іншымі тыпамі клапанаў
У серыі WMM для прывядзення ў дзеянне выкарыстоўваецца ручной рычаг замест роліка. Аператары ўручную перамяшчаюць рычаг, каб змяніць становішча клапана, што добра працуе для элементаў кіравання, якімі людзі кіруюць непасрэдна. Серыя WMD замяняе рычаг паваротнай ручкай, прапаноўваючы больш кампактны варыянт ручнога кіравання.
Электрамагнітныя клапаны забяспечваюць дыстанцыйнае кіраванне, але патрабуюць электрычнай энергіі і сігналаў кіравання. Гэтыя клапаны перамыкаюцца хутчэй, чым механічныя тыпы, але ствараюць магчымыя кропкі адмовы праз праводку, саленоіды і электронныя кантролеры. Накіраваны рэгулюючы клапан WMR ліквідуе гэтыя праблемы ў тых выпадках, калі механічнае прывядзенне ў дзеянне мае сэнс.
Клапаны з пілотным кіраваннем выкарыстоўваюць гідраўлічны ціск для перамяшчэння вялікіх золотников, дазваляючы кіраваць большымі патокамі з меншымі сіламі прывядзення ў дзеянне. Гэтыя клапаны каштуюць даражэй і дадаюць складанасці ў параўнанні з канструкцыяй WMR прамога дзеяння. Для прымянення ў межах магчымасцяў патоку і ціску WMR больш простая канструкцыя часта аказваецца больш надзейнай і эканамічнай.
Меркаванні кіравання ціскам
У той час як парты P, A і B бяспечна спраўляюцца з ціскам 315 бар, абмежаванне порта T патрабуе ўвагі пры распрацоўцы сістэмы. Любое абмежаванне ў лініі рэзервуара або выкарыстанне рэзервуара пад ціскам павышае ціск у порту Т. Супрацьціск ад іншых клапанаў, якія маюць тую ж лінію бака, таксама ўплывае на гэты порт.
Устаноўка асобнай лініі рэзервуара для клапанаў са значным зваротным патокам дапамагае кіраваць ціскам у Т-порту. Некаторыя дызайнеры выкарыстоўваюць спецыяльны зваротны калектар нізкага ціску, які падключаецца непасрэдна да рэзервуара з мінімальнымі абмежаваннямі. Для сістэм, у якіх непазбежна павышэнне ціску ў Т-порту, указанне варыянтаў высокага ціску накіравальнага рэгулюючага клапана WMR прадухіляе заўчасны выхад з ладу ўшчыльнення.
Зваротныя клапаны або абмежавальнікі ў пэўных месцах ланцуга могуць нечакана стварыць ціск у порту Т. Уважлівы аналіз схемы падчас праектавання вызначае гэтыя сітуацыі. Манометры на Т-порту падчас уводу ў эксплуатацыю правяраюць, што рэальныя ўмовы адпавядаюць спецыфікацыям.
Інтэграцыя кіравання патокам
Накіраваны рэгулюючы клапан WMR пераключае кірунак патоку, але не кантралюе хуткасць патоку непасрэдна. Большасць прыкладанняў патрабуе дадатковага кантролю патоку для рэгулявання хуткасці прывада. Ігольчастыя клапаны або рэгулятары патоку з кампенсацыяй ціску ўсталёўваюцца альбо ў контур, альбо непасрэдна ў адтуліны клапана.
Некаторыя мадэлі WMR прымаюць абмежавальнікі картрыджа з разьбой, якія ўсталёўваюцца непасрэдна ў порт P. Гэтыя заглушкі памеру B08, B10 або B12 забяспечваюць простае абмежаванне патоку і гашэнне скокаў ціску. Інтэграваная канструкцыя эканоміць месца і памяншае колькасць асобных кампанентаў у гідраўлічным калектары.
Рэгуляванне патоку на ўваходным лічыльніку абмяжоўвае паступленне вадкасці ў прывад, а кантроль на выходным расходзе абмяжоўвае зваротны паток. Выбар залежыць ад характарыстык нагрузкі і жаданага якасці кантролю. Накіраваны рэгулюючы клапан WMR прыстасоўваецца да любога падыходу праз належную канструкцыю схемы вакол клапана.
Меркаванні рынку на 2025 год
Праблемы ў ланцугу паставак працягваюць уплываць на даступнасць гідраўлічных кампанентаў. Тэрміны пастаўкі спецыялізаваных канфігурацый WMR могуць доўжыцца некалькі месяцаў, прычым некаторыя вытворцы называюць дату пастаўкі да верасня 2025 г. Планаванне загадзя і захаванне стратэгічных запасаў дапамагае пазбегнуць затрымкі вытворчасці.
Цэны на стандартныя канфігурацыі NG6 ад буйных вытворцаў пачынаюцца прыкладна з 800 долараў ЗША. Другасны рынак прапануе альтэрнатывы, з ужыванымі клапанамі, якія часам даступныя ў дыяпазоне ад 150 да 200 долараў. Аднак купля б/у клапанаў патрабуе ўважлівага агляду, каб праверыць унутраны стан і пазбегнуць заўчаснага выхаду з ладу.
Стратэгіі пошуку з некалькіх крыніц, якія ўключаюць як брэнды прэміум-класа, такія як Bosch Rexroth, так і сумяшчальныя альтэрнатывы ад такіх вытворцаў, як Hengli, забяспечваюць гнуткасць паставак. Стандартызацыя ISO 4401 азначае, што пераключэнне паміж брэндамі застаецца магчымым, калі спецыфікацыі супадаюць. Вядзенне зацверджаных спісаў пастаўшчыкоў для некалькіх пастаўшчыкоў зніжае рызыку ў цяперашніх рынкавых умовах.
Роля ў сучаснай аўтаматызацыі
Паколькі заводы дадаюць больш датчыкаў, кантролераў і падключэння да сеткі, просты механічны рэгулюючы клапан WMR дае стратэгічныя перавагі. Яе немагчыма ўзламаць, яна не патрабуе абнаўлення праграмнага забеспячэння і выходзіць з ладу прадказальнымі спосабамі. Гэтая надзейнасць становіцца каштоўнай для крытычна важных для бяспекі функцый, якія патрабуюць механічнай падтрымкі.
Еўрапейскія нормы, такія як Закон аб кіберустойлівасці, сканцэнтраваны на бяспецы лічбавых прадуктаў. Чыста механічныя кампаненты, такія як клапан WMR, не падпадаюць пад гэтыя патрабаванні, што спрашчае выкананне патрабаванняў для вытворцаў машын. Клапан забяспечвае бяспечны базавы пласт, які не стварае ўразлівасці кібербяспекі ў сістэме.
Праблемы энергаэфектыўнасці выклікаюць цікавасць да аптымізацыі гідраўлічных сістэм. У той час як рэгулюючы клапан WMR сам па сабе не эканоміць энергію, яго надзейнасць і нізкая ўнутраная ўцечка спрыяюць агульнай эфектыўнасці сістэмы. Клапаны належнага памеру з адпаведным расходам зводзяць да мінімуму падзенне ціску і страту цяпла.
Выбар правільнай канфігурацыі
Выбар рэгулюючага клапана WMR пачынаецца з разумення патрабаванняў прымянення. Максімальны расход і ціск вызначаюць, ці падыходзіць памер NG6 або NG10. Тып прывада і пажаданае нейтральнае становішча вызначаюць неабходную канфігурацыю сімвала.
Размяшчэнне роліка ўплывае на інтэграцыю клапана з механічнай сістэмай. Ролікі R-тыпу ўсталёўваюцца з аднаго боку, а ролікі U-тыпу - з другога, што забяспечвае гнуткасць размяшчэння кулачкоў. На гэты выбар уплываюць неабходная сіла спрацоўвання і даступная геаметрыя кулачка.
Выбар матэрыялу ўшчыльнення залежыць ад тыпу вадкасці і экстрэмальных тэмператур. Стандартныя ўшчыльненні NBR працуюць з гідраўлічным маслам на нафтавай аснове ў тыповых прамысловых дыяпазонах тэмператур. Для прымянення пры высокіх тэмпературах або сінтэтычных вадкасцях могуць спатрэбіцца ўшчыльненні FKM, якія пераносяць розныя ўмовы. Праверка хімічнай сумяшчальнасці прадухіляе набраканне або пагаршэнне ўшчыльнення.
Дакументацыя і рэсурсы падтрымкі
Вытворцы прадастаўляюць падрабязную тэхнічную дакументацыю на распределитель WMR на сваіх сайтах. Тэхнічныя пашпарты пералічваюць дакладныя характарыстыкі, памеры і коды для замовы. Інструкцыі па ўстаноўцы падрабязна апісваюць працэдуры мантажу і значэнні крутоўнага моманту.
Мадэлі САПР у розных фарматах дапамагаюць пры распрацоўцы машыны і кампаноўцы калектара. Гэтыя 3D-рэпрэзентацыі паказваюць дакладныя канверты клапанаў і размяшчэнне партоў, што дазваляе праверыць перашкоды перад фізічным прататыпам. Большасць вытворцаў прапануюць мадэлі ў фарматах STEP або IGES, якія імпартуюцца ў звычайнае праграмнае забеспячэнне для праектавання.
Інжынерная падтрымка прыкладанняў дапамагае вырашаць складаныя пытанні праектавання схем. Вытворцы падтрымліваюць тэхнічныя групы, якія могуць рэкамендаваць пэўныя канфігурацыі для незвычайных прыкладанняў або ліквідаваць праблемы ў існуючых сістэмах. Выкарыстанне гэтых рэсурсаў на этапе праектавання прадухіляе дарагія памылкі і рэдызайн.
Заключныя меркаванні
Накіраваны рэгулюючы клапан WMR прызначаны для прымянення, дзе механічнае кіраванне становішчам і надзейнае пераключэнне маюць большае значэнне, чым электронная складанасць. Яго правераная канструкцыя спраўляецца са складанымі ўмовамі горназдабыўной прамысловасці, металаапрацоўкі і апрацоўкі матэрыялаў без уразлівасці электроннага кіравання. Разуменне яго магчымасцяў і абмежаванняў дазваляе інжынерам эфектыўна яго прымяняць.
Правільнае кіраванне вадкасцю значна падаўжае тэрмін службы клапана. Падтрыманне стандартаў чысціні, праца ў вызначаных дыяпазонах тэмпературы і глейкасці, а таксама кіраванне ціскам у порту T прадухіляе большасць рэжымаў адмовы. Гэтыя простыя меры засцярогі робяць накіравальны рэгулюючы клапан WMR даўгавечным кампанентам, які служыць дзесяцігоддзямі.
У свеце, які імкнецца да лічбавай трансфармацыі, клапан WMR даказвае, што механічныя рашэнні ўсё яшчэ выконваюць важную ролю. Яго немагчымасць узламаць або дыстанцыйна маніпуляваць забяспечвае неад'емную бяспеку. Фізічная сувязь паміж становішчам машыны і гідраўлічным дзеяннем стварае прадказальныя паводзіны, на якія могуць залежаць сістэмы бяспекі. Па гэтых прычынах распределитель WMR застаецца актуальным у сучаснай прамысловай гідраўліцы.
