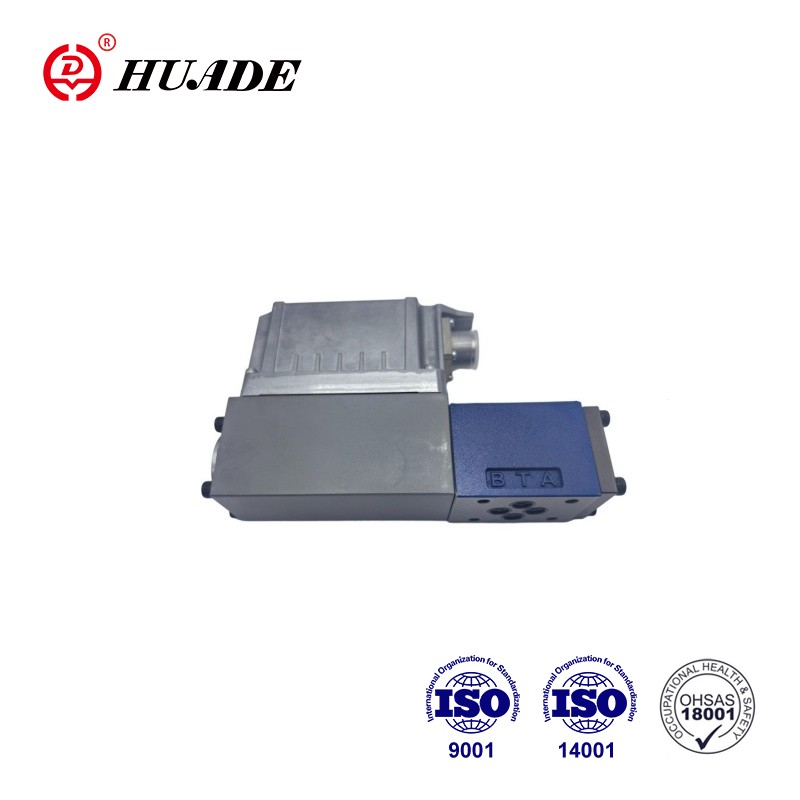

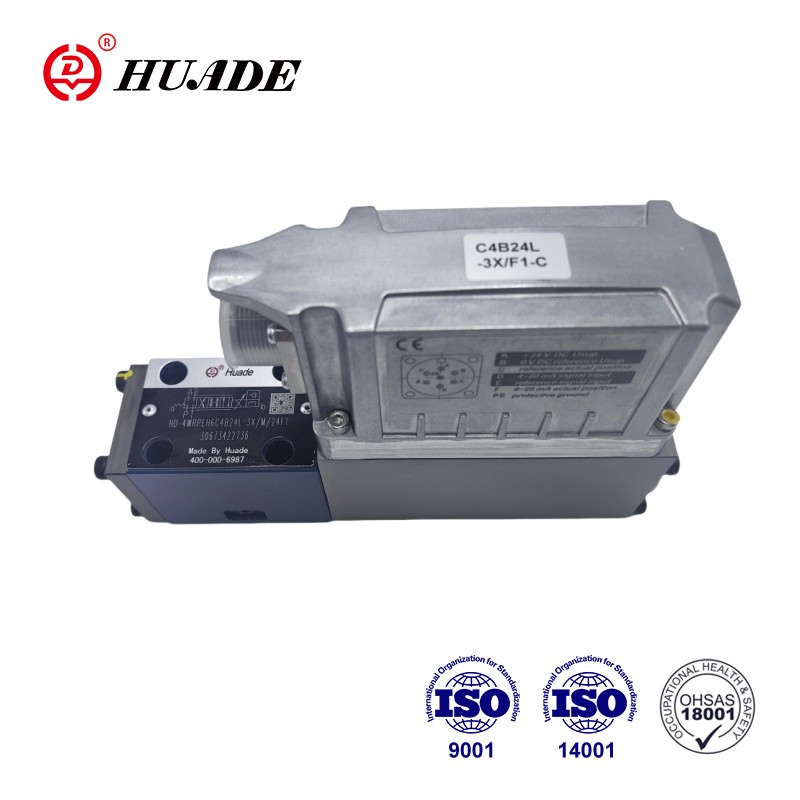

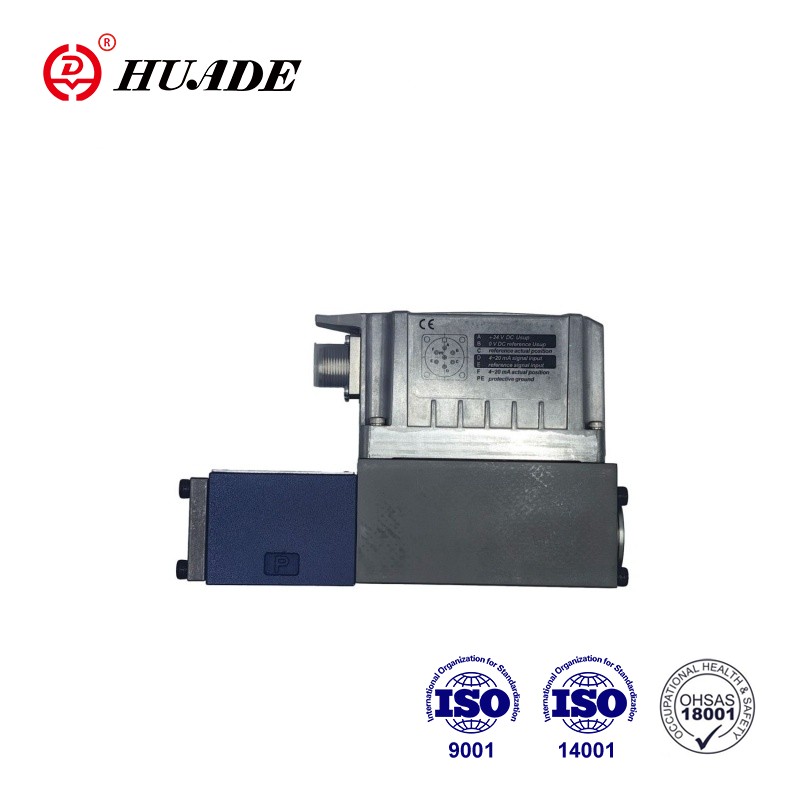

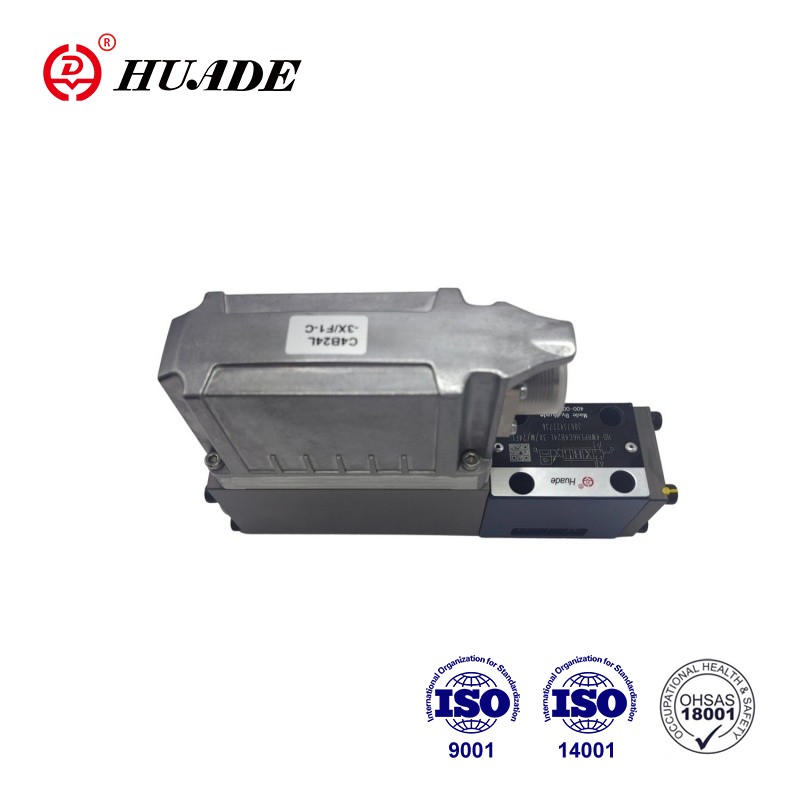

Клапаны тыпу 4WRPEH 6-3X - гэта накіраваныя клапаны з прамым кіраваннем з электрычнай зваротнай сувяззю і ўбудаванай электронікай (OBE). Прапарцыйны накіраваны сервоклапан 4WRPEH 6-3X - гэта высокадакладны рэгулюючы клапан, які спалучае ў сабе прапарцыйную тэхналогію з сервоприводом. 4WRPEH 6-3X шырока выкарыстоўваецца ў розных працэсах і аперацыях абсталявання, такіх як гідраўлічныя сістэмы ў нафтавай, хімічнай, металургічнай і іншых галінах прамысловасці для кіравання рознымі працэсамі і працамі абсталявання.
| Тэхнічныя даныя | ||
| Генерал | ||
| Тып злучэння | Мантаж падкладкі | |
| Шаблон партавання | ISO 4401-03-02-0-05 | |
| Вага (кг) | 2.9 | |
| Пазіцыя ўстаноўкі | Любая | |
| Дыяпазон тэмператур навакольнага асяроддзя (°C) | –20 … +60 | |
| Тэмпература транспартавання (°C) | –30 … +80 | |
| Максімальны час захоўвання (гады) | 1 | |
| Максімальная адносная вільготнасць (без кандэнсацыі) (%) | 95 | |
| Клас абароны ў адпаведнасці з EN 60529 | IP65 (калі выкарыстоўваюцца адпаведныя і правільна ўсталяваныя раздымы) | |
| Максімальная тэмпература паверхні (°C) | 150 | |
| Значэнне MTTFD у адпаведнасці з EN ISO 13849 (гады) | 150 (падрабязней гл. тэхнічны ліст 08012) | |
| Яго выпрабаванні ў адпаведнасці з DIN EN 60068-2-6 | ▶ Без дэмпфернай пласціны | 10 ... 2000 Гц / максімум 10 g / 10 цыклаў / 3 восі |
| ▶ З дэмпфернай пласцінай 1) | 10 ... 2000 Гц / максімум 10 g / 10 цыклаў / 3 восі | |
| Тэст на шум у адпаведнасці з DIN EN 60068-2-64 | ▶Без дэмпфернай пласціны | 20 … 2000 Гц / 10 gRMS / 30 g пік / 30 мін. / 3 восі |
| ▶ З дэмпфернай пласцінай 1) | 20 ... 2000 Гц / 10 gRMS / 30 g пік / 24 гадзіны / 3 восі | |
| Удар пры транспарціроўцы ў адпаведнасці з DIN EN 60068-2-27 | ▶ Без дэмпфернай пласціны | 15 г / 11 мс / 3 удары / 3 восі |
| ▶ З дэмпфернай пласцінай 1) | 15 г / 11 мс / 3 удары / 3 восі | |
| Удар у адпаведнасці з DIN EN 60068-2-27 | ▶ З дэмпфернай пласцінай 1) | 35 г / 6 мс / 1000 удараў / 3 восі |
| Адпаведнасць | ▶ CE у адпаведнасці з дырэктывай EMC 2014/30/EU, пратэставана ў адпаведнасці з | EN 61000-6-2 і EN 61000-6-3 |
| ▶ Дырэктыва RoHS | 2011/65/ЕС | |
| Гідраўлічны | ||||||
| Максімальны працоўны ціск | ▶ Порты A, B, P (бар) | 350 | ||||
| ▶ Порт T (бар) | 250 | |||||
| Гідраўлічная вадкасць | Глядзіце табліцу на старонцы 7 | |||||
| Дыяпазон глейкасці | ▶ Рэкамендаваны (мм2/с) | 20 … 100 | ||||
| ▶ Максімальна дапушчальная (мм2/с) | 10 … 800 | |||||
| Дыяпазон тэмператур гідраўлічнай вадкасці (працякаючая) (°C) | -20 … +70 | |||||
| Гранічна дапушчальная ступень забруджанасці гідраўлічнай вадкасці; клас чысціні ў адпаведнасці з ISO 4406 (c) | Клас 18/16/13 3) | |||||
| Намінальны расход (∆p = 35 бар на кантрольны край) 4) (л/мін) | 4 | 12 | 15 | 24/25 | 40 | |
| Абмежаванне выкарыстання (∆p) у дачыненні да пераходу да адмовы (значэнні прымяняюцца да суміраванага краю) | ▶ Сімвалы C3, C5, C (бар) | 350 | 350 | 350 | 350 | 160 |
| ▶ Сімвалы C1, C4 (бар) | 350 | 350 | 280 | 250 | 100 | |
Асаблівасці:
▶Надзейны - правераная і трывалая канструкцыя
▶Бяспечнае - бяспечнае становішча золотника кіравання ў выключаным стане
▶Энергаэфектыўны - няма попыту на пілотнае масла
▶Высокая якасць - кіраванне шпулькай і гільзай у якасці сервопривода
▶Гнуткі - падыходзіць для кантролю становішча, хуткасці і ціску
▶ Дакладны - высокая адчувальнасць водгуку і невялікі гістэрэзіс
▶Інтэрфейс IO-Link, неабавязковы. Выкарыстанне клапана з IO-Link у якасці запорнага элемента да катэгорыі 3, PL d у адпаведнасці з EN 13849-1.
Ужыванне:
Прапарцыйны накіраваны сервоклапан 4WRPEH 6-3X шырока выкарыстоўваецца ў галіне прамысловай аўтаматызацыі, ветраных турбін, кіравання станкамі, машынабудавання, аэракасмічнай, суднабудаўнічай і марской тэхнікі.
Настройка
Клапан высокага рэагавання HD-4WRPEH у асноўным складаецца з:
▶ Корпус клапана з золотником і гільзай якасці сервопривода (1)
▶ Электрамагніт кіравання з датчыкам становішча (2)
(па жаданні з ахоўнай мембранай для электронікі (5))
▶ Бартавая электроніка (OBE) (3) з аналагавым інтэрфейсам або інтэрфейсам IO-Link (4) (па жаданні з амартызацыяй
талерка (6))
Функцыя
Убудаваная электроніка (OBE) параўноўвае зададзенае каманднае значэнне з фактычным значэннем становішча. У выпадку адхіленняў кіравання, электрамагніт ходу будзе актываваны. За кошт змены сілы саленоіда золотник кіравання наладжваецца на спружыну. Папярочны перасек шпулі ходу/кантролю кіруецца прапарцыйна значэнню каманды. У выпадку папярэдняй налады значэння каманды, роўнага 0, электроніка рэгулюе золотник кіравання адносна спружыны ў цэнтральнае становішча. У адключаным стане спружына не напружана да максімуму, і клапан знаходзіцца ў бяспечным становішчы.
Функцыя бяспекі (адключэнне IO-Link)
Адключыўшы напружанне сілкавання на галоўным IO-Link (порт класа B), кантакты 2 і 5, клапан IO-Link можна бяспечна адключыць. Пасля адключэння напругі сілкавання золотник клапана усталёўваецца ў бяспечнае становішча. Каб таксама гарантаваць гідраўлічную перадумову для бяспечнага адключэння, неабходна таксама ўлічваць перакрыцце золотника/ўтулкі кіравання.
Дастатковае перакрыцце гарантуецца сімваламі C3, C5, C4 і C1.
Бяспечнае адключэнне не з'яўляецца часткай клапана IO-Link і павінна ўлічвацца для бяспечнай канструкцыі абсталявання.
Электрамагніт кіравання адключэннем
У выпадку наступных памылак электрамагніты кіравання абясточваюцца ўбудаванай электронікай (OBE), а золотник кіравання ўсталёўваецца ў бяспечнае становішча:
▶ Падзенне напружання сілкавання ніжэй мінімальнага
▶ Толькі на інтэрфейсе "F1":
– Падзенне ніжэй мінімальнага значэння каманды току 2 мА (уключаючы абрыў кабеля радка значэння каманды (токавы контур))
▶ Толькі на інтэрфейсе "L1":
– Уключыць неактыўны, перапыненне сувязі (вартавы сабака)
– У выпадку ўнутранай памылкі IO-Link
▶ Толькі на інтэрфейсе "C6":
– Акрамя таго, вызваліць неактыўны
Амартызацыйная пласціна "D"
Амартызацыйная пласціна зніжае амплітуды паскарэння на бартавой электроніцы (частоты >300 Гц).
Заўвага:
Выкарыстанне дэмпфернай пласціны не рэкамендуецца для прымянення ў асноўным нізкачашчыннага ўзбуджэння
Мембрана для абароны электронікі "-967"
Для прадухілення адукацыі кандэнсату ў корпусе інтэграванай электронікі (OBE) можна выкарыстоўваць ахоўную мембрану электронікі (5).
Рэкамендуецца для выкарыстання па-за стандартнымі для прамысловасці ўмовамі з высокай вільготнасцю навакольнага паветра і значнымі цыклічнымі зменамі тэмпературы (напрыклад, на вуліцы).
Сімвалы а Прапарцыйны накіраваны сервоклапан 4WRPEH 6-3X
