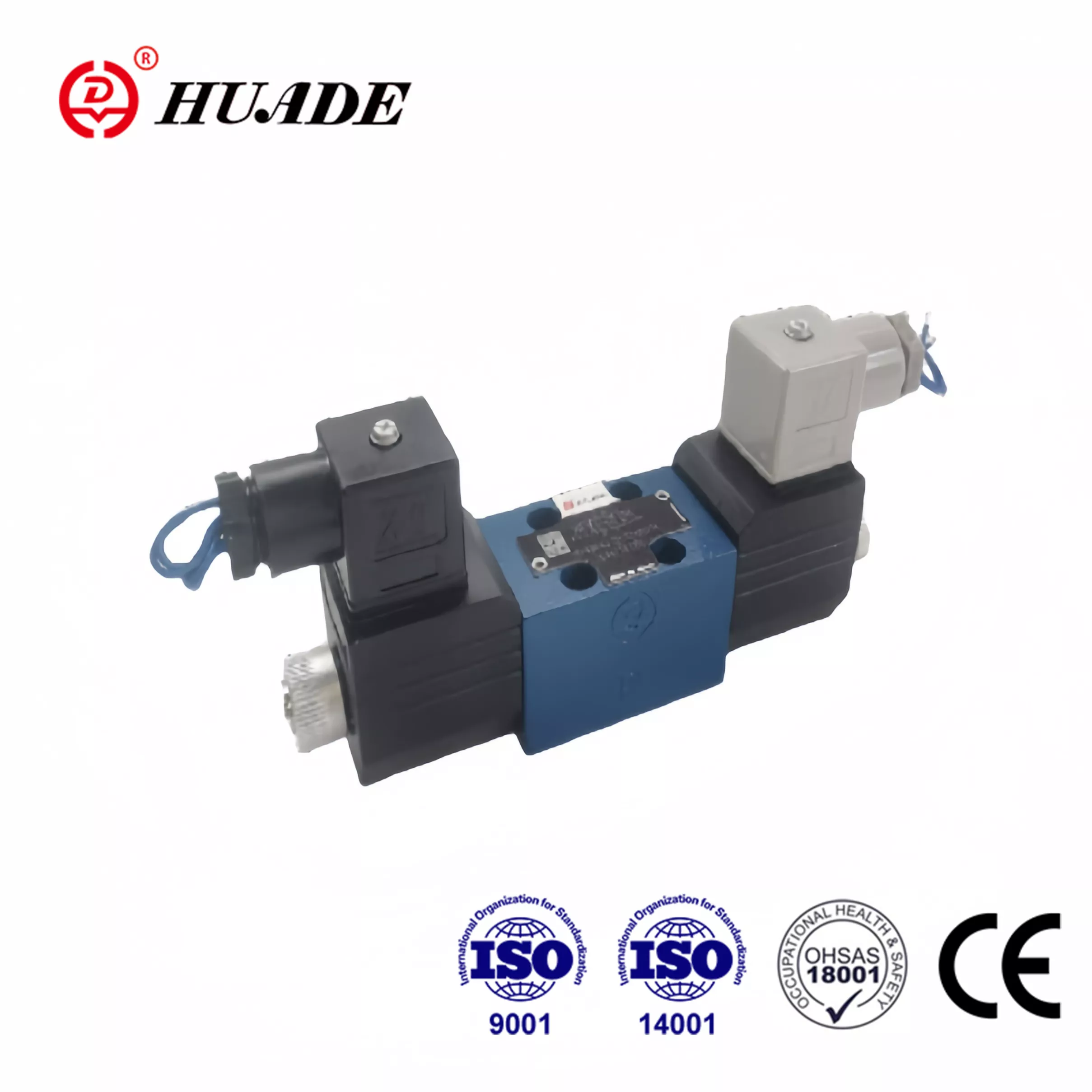

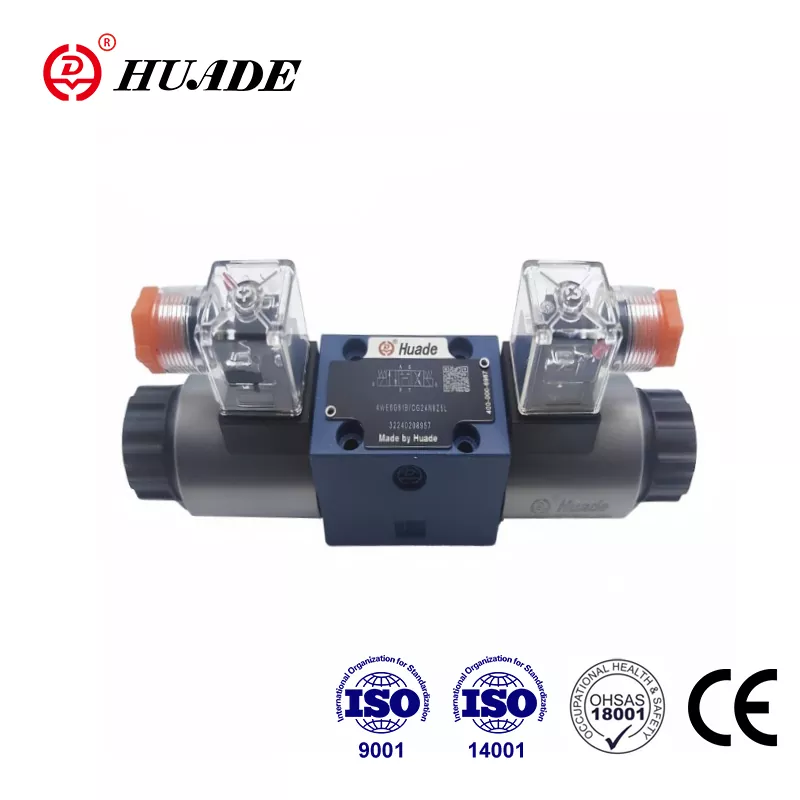

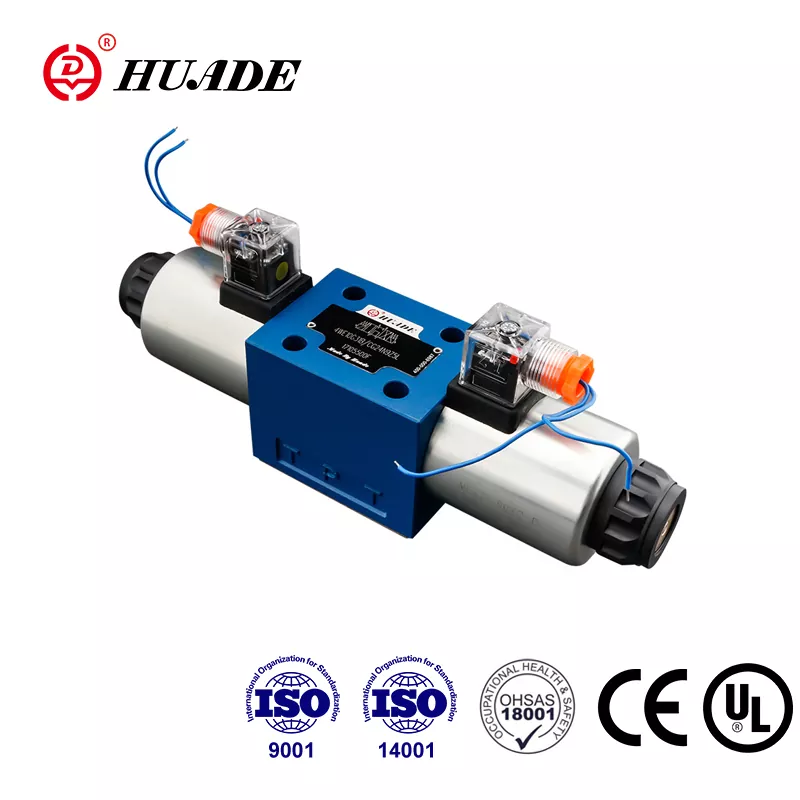

Калі людзі шукаюць "накіраваны рэгулюючы клапан WE 4 для Rexroth", яны звычайна глядзяць на адзін з найбольш распаўсюджаных гідраўлічных кампанентаў у прамысловых машынах. Аднак назва можа збіваць з панталыку. Тое, што большасць людзей насамрэч мае на ўвазе пад "WE 4", - гэта клапан Rexroth серыі WE 6 з 4-хадавой функцыяй. "4" адносіцца да чатырох асноўных партоў на клапане, у той час як "6" паказвае вам абазначэнне памеру, якое адпавядае прамысловаму стандарту NG6 або CETOP 3.
Гэта адрозненне важна, таму што калі вы заказваеце запчасткі або распрацоўваеце сістэму, вы павінны дакладна ведаць, з чым вы працуеце. Накіраваны рэгулюючы клапан Rexroth у гэтай катэгорыі на працягу дзесяцігоддзяў быў працоўным конікам у гідраўлічных сістэмах, і ёсць важкія прычыны, чаму ён застаецца папулярным і сёння.
Што робіць клапан Rexroth WE 6 асаблівым
Накіраваны рэгулюючы клапан Rexroth WE 6 вылучаецца ў шматлюдным полі гідраўлічных клапанаў, таму што ён змяшчае сур'ёзныя характарыстыкі ў кампактным корпусе. Гэты клапан можа вытрымліваць ціск да 350 бар, што складае каля 5076 фунтаў на квадратны дюйм, і хуткасць патоку да 80 літраў у хвіліну, калі вы выкарыстоўваеце версію саленоіда пастаяннага току. Для саленоіда пераменнага току гэта падае да 60 літраў у хвіліну, але гэтага дастаткова для большасці прамысловых прымянення.
У клапане выкарыстоўваецца так званая канструкцыя электрамагніта прамога дзеяння з мокрым штыфтам. Не ўдаючыся занадта ў тэхнічныя рэчы, гэта азначае, што электрамагнітная шпулька знаходзіцца ў гідраўлічным алеі, што дапамагае астудзіць яе і робіць яе працу цішэй. Алей таксама змазвае рухомыя часткі, што падаўжае тэрмін службы клапана. Гэта адрозніваецца ад некаторых больш танных канструкцый, дзе электрамагніт знаходзіцца па-за алеем і награваецца больш.
Што сапраўды адрознівае гэты рэгулюючы клапан - гэта яго адпаведнасць міжнародным стандартам. Схема мантажу адпавядае стандарту ISO 4401-03-02-0-05, які адпавядае амерыканскаму стандарту NFPA D03. Гэтая стандартызацыя азначае, што вы можаце замяніць клапан Rexroth на клапан NG6 іншай маркі без змены мантажнай пласціны або сантэхнікі. Гэта вельмі важна, калі вы абслугоўваеце старое абсталяванне або спрабуеце хутка знайсці запчасткі.
Разуменне 4-баковай функцыі
Калі мы гаворым пра 4-хадавой клапан кіравання, мы апісваем, як клапан кантралюе гідраўлічны паток. Клапан мае чатыры асноўныя порты, звычайна пазначаныя P, T, A і B. Порт P падключаецца да вашага помпы і ўводзіць гідраўлічную вадкасць пад ціскам. Порт T злучаецца з вашым рэзервуарам і ў яго вяртаецца вадкасць. Порты A і B падключаюцца да вашага гідраўлічнага цыліндру або рухавіка.
Клапан Rexroth WE 6 можа быць сканфігураваны як клапан 4/3, што азначае чатыры порта і тры пазіцыі, або клапан 4/2 з чатырма портамі і двума пазіцыямі. Трохпазіцыйная версія з'яўляецца больш распаўсюджанай, таму што яна дае вам нейтральнае цэнтральнае становішча, куды клапан вяртаецца, калі вы адключаеце электрычны сігнал.
Розныя цэнтральныя пазіцыі робяць розныя рэчы. Закрыты цэнтр, які Rexroth называе шпулькай "C", блакуе ўсе парты ў сярэднім становішчы, але злучае A і B з бакам. Гэта карысна, калі вам трэба ўтрымаць груз на месцы. Адкрыты цэнтр, пазначаны як "G" або "T" у сістэме Rexroth, злучае помпа непасрэдна з бакам у нейтральным становішчы, адначасова блакуючы A і B. Гэта тое, што вы б выкарысталі з зубчастым помпай з фіксаваным аб'ёмам, таму што ён дазваляе помпе разгружацца, калі нічога не рухаецца.
Канфігурацыя шпулькі «E» таксама папулярная. Ён блакуе помпа, але злучае A, B і T разам у цэнтры. І калі вам патрэбна максімальная сіла ўтрымання, шпулька "H" цалкам блакуе ўсе чатыры порта ў нейтральным становішчы. Гэта тое, што машыністы выкарыстоўваюць для заціскаў, таму што пасля ўстаноўкі заціску ўцечкі практычна няма.
Як клапан Rexroth параўноўваецца з канкурэнтамі
Рынак накіраванага рэгулюючага клапана NG6 з'яўляецца канкурэнтаздольным, і Parker Hannifin і Eaton Vickers прапануюць падобныя прадукты. Усе тры асноўныя брэнды вырабляюць фізічна ўзаемазаменныя клапаны, таму што яны адпавядаюць аднаму стандарту CETOP 3. Гэта прымушае ваша рашэнне аб куплі зводзіцца да дэталяў прадукцыйнасці, цаны і хуткасці набыцця клапана.
Rexroth WE 6 і Vickers DG4V-3 маюць максімум 80 літраў у хвіліну і 350 бар на галоўных партах. Серыя D3W ад Parker заяўляе пра больш высокую прапускную здольнасць, да 150 літраў у хвіліну ў тым жа памеры D03. Гэта можа мець значэнне, калі вы перасягаеце межы, але для большасці прыкладанняў клапан Rexroth забяспечвае вялікую прапускную здольнасць.
Адной з абласцей, дзе выяўляюцца адрозненні, з'яўляецца намінальны ціск у баку. Клапан Rexroth звычайна дазваляе супрацьціск 160 бар на Т-порт для некаторых тыпаў золотников. D3W ад Parker дасягае 210 бар, а высокапрадукцыйная версія Vickers DG4V-3 спраўляецца з 207 бар. Калі ў вас доўгія зваротныя лініі або вам трэба кіраваць супрацьціскам, гэта можа паўплываць на ваш выбар.
Што тычыцца цаны, накіравальны рэгулюючы клапан Rexroth звычайна каштуе каля 255 фунтаў стэрлінгаў за базавы блок, хоць кошты вар'іруюцца ў залежнасці ад канфігурацыі і месца пакупкі. Вы можаце знайсці гэтыя клапаны праз прамысловых дыстрыб'ютараў, на eBay для патрыманых або лішніх адзінак, а таксама праз буйных пастаўшчыкоў, такіх як RS Online.
Чаму чысціня вадкасці важная больш, чым вы думаеце
Вось тое, што застае знянацку шмат людзей адносна клапана Rexroth WE 6. Нягледзячы на тое, што ён выраблены трывала і вытрымлівае ціск у 350 бар, ён дзіўна адчувальны да бруднага гідраўлічнага масла. Дакладная пасадка паміж шпулькай і адтулінай - гэта тое, што дазваляе клапану ўшчыльняцца пры высокім ціску, але той самы жорсткі зазор, звычайна ад 3 да 13 мікрон, азначае, што часціцы могуць заклініць рэчы.
Калі забруджвальныя рэчывы трапляюць у гэтую невялікую шчыліну, яны ствараюць тое, што ў прамысловасці называюць шпулькавым заціскам або блакаваннем глею. Шпулька захрасае і не рухаецца, нават калі саленоід знаходзіцца пад напругай. Калі вы выкарыстоўваеце саленоіды пераменнага току, гэта можа фактычна перагарэць шпульку, таму што яна застаецца ў рэжыме высокага пускавога току замест таго, каб падаць да ўтрымліваючага току, як толькі шпулька рухаецца.
Rexroth вызначае, што ваша гідраўлічная сістэма павінна падтрымліваць клас чысціні ISO 4406 20/18/15. Гэта не проста прапанова. Добрая фільтрацыя і прадухіленне забруджванняў у вашай сістэме - гэта, верагодна, самая важная рэч, якую вы можаце зрабіць, каб накіраваныя рэгулюючыя клапаны працавалі надзейна. Гэта мае большае значэнне, чым купля самага дарагога клапана або празмерная распрацоўка электрычных элементаў кіравання.
Працэдура належнага тэхнічнага абслугоўвання ўключае праверку фільтруючых элементаў на аснове перападу ціску, падтрыманне алею ў прахалодным стане і сачэнне за тым, каб вада не трапляла ў сістэму. Старая гідраўлічная прымаўка - падтрымлівайце алей "чыстым, прахалодным і сухім", і гэта сапраўды з'яўляецца ключом да доўгага тэрміну службы клапана.
Электрычныя злучэнні і абарона
Клапан Rexroth WE 6 пастаўляецца з рознымі варыянтамі напружання. Вы можаце атрымаць 24 В пастаяннага току, што часта сустракаецца ў мабільным абсталяванні і новых прамысловых машынах. Ёсць таксама 230 В пераменнага току для старых прамысловых сістэм і 110 В пастаяннага току для некаторых спецыялізаваных прыкладанняў. Саленоіды пераменнага і пастаяннага току ўзаемазаменныя на адным корпусе клапана, што дае вам гнуткасць, калі вы абнаўляеце сістэму.
Калі вы адключаеце харчаванне электрамагнітнага клапана, ён стварае ўсплёск напружання. Гэта ўсяго толькі фізіка, але гэта можа выклікаць праблемы з вашай электронікай кіравання, калі вы не абыходзіцеся з ёй належным чынам. Вам патрэбна або знешняя абарона ад перанапружання ў вашай электрычнай панэлі, або вы можаце замовіць клапан з раздымам, які мае ўбудаваную сістэму падаўлення перашкод.
Клапан таксама прапануе варыянты ручнога перавызначэння. Стандартнае ручное перавызначэнне дазваляе тэхніку перамяшчаць катушку, націскаючы кнопку, калі электрычнасць адключана. Гэта неацэнна падчас пошуку няспраўнасцяў або ўводу ў эксплуатацыю. Ёсць таксама варыянт грыбападобных кнопак з фіксатарам, які фіксуе клапан у ручным становішчы, пакуль вы не выцягнеце яго назад.
Калі выкарыстоўваць гэты клапан і калі шукаць у іншым месцы
Накіраваны рэгулюючы клапан Rexroth WE 6 вылучаецца простым уключэннем і выключэннем. Калі вам патрэбен гідраўлічны цыліндр для выцягвання або ўцягвання або рухавік для ўключэння і рэверсу, гэты клапан выконвае гэтую працу надзейна і эканамічна. Гэта стандартнае абсталяванне для будаўнічай тэхнікі, сельскагаспадарчага абсталявання, станкоў і агульнай прамысловай гідраўлікі.
Чаго не робіць гэты клапан, так гэта прапарцыйнага кіравання. Вы не можаце плаўна змяняць хуткасць патоку або рэгуляваць хуткасць прывада з дапамогай простага накіравальнага клапана. Калі вам гэта трэба, то замест гэтага вы глядзіце на серыі прапарцыйных клапанаў Rexroth 4WRA або 4WREE. Гэтыя клапаны маюць прапарцыйныя саленоіды, электронную зваротную сувязь і датчыкі становішча, якія дазваляюць бесперапынна кантраляваць становішча золотника на аснове аналагавага сігналу.
Розніца ў кошце істотная. Прапарцыянальны накіравальны клапан можа каштаваць больш за 2000 долараў, у той час як базавы накіравальны клапан WE 6 каштуе крыху менш. Для прыкладанняў, якім патрэбныя толькі асобныя пазіцыі, марнаваць дадатковыя грошы на прапарцыйнае кіраванне не мае сэнсу. Больш просты клапан больш надзейны, прасцей у абслугоўванні і робіць менавіта тое, што вам трэба.
Для небяспечных месцаў Rexroth прапануе выбухаабароненыя версіі клапана WE 6 з рэйтынгам Ex ib IIC T6. Гэта тое, што вы б выкарыстоўвалі на хімічных і нафтаперапрацоўчых заводах, дзе існуе рызыка выбуханебяспечнай атмасферы. Канструкцыя клапана такая ж, але электрычныя кампаненты адпавядаюць стандартам уласнай бяспекі.
Меркаванні па ўстаноўцы і канструкцыі сістэмы
Правільная ўстаноўка рэгулюючага клапана Rexroth істотна ўплывае на яго працу. Клапан мацуецца на падкладцы, якая прыкручваецца да вашага калектара або гідраўлічнага блока. Падкладная пліта мае адтуліны, якія злучаюцца з вашай сантэхнікай. Пераканайцеся, што вы выкарыстоўваеце падкладную пласціну CETOP 3, якая адпавядае малюнку порта клапана.
Вы можаце ўсталяваць клапан у любой арыентацыі, але вам трэба падумаць аб адводзе цяпла. Падкладка павінна мець цеплаправоднасць не менш за 36,2 Вт/мК, і калі вы ўсталёўваеце некалькі клапанаў на адным калектары, захоўвайце адлегласць паміж цэнтрамі не менш за 55 мм. Электрамагнітныя шпулькі могуць паварочвацца на 90 градусаў, што дапамагае, калі вы працуеце ў цесных месцах або трэба арыентаваць электрычныя злучэнні пэўным чынам.
Адна рэч, на якую трэба сачыць, - гэта абмежаванні патоку. Нягледзячы на тое, што клапан разлічаны на 80 літраў у хвіліну, калі ўмовы вашай сістэмы могуць падштурхнуць паток да большага падчас пераходных працэсаў або пераключэнняў, вам трэба ўсталяваць картрыджны дросель у напорнай лініі. Без гэтага вы рызыкуеце ўзнікнуць ваганні залатніка або нестабільныя паводзіны, калі вы працуеце каля мяжы магутнасці клапана.
Абмежаванне ціску ў баку з'яўляецца яшчэ адным фактарам канструкцыі. Для шпулькі з маркіроўкай "A" або "B", калі вы працуеце пад ціскам, які можа перавысіць 160 бар у порту рэзервуара, вам трэба разглядаць гэты порт як лінію зліву, а не зваротную лінію. Альбо накіруйце яго асобна ў рэзервуар з мінімальным супрацьціскам, альбо абярыце іншы клапан з больш высокімі намінальнымі параметрамі адтулін бака.
Ліквідацыю распаўсюджаных праблем
Калі гідраўлічная сістэма з рэгулюючым клапанам Rexroth не працуе належным чынам, ёсць лагічны спосаб высветліць, што не так. Пачніце з ручнога перавызначэння. Калі вы можаце перамясціць катушку ўручную і прывад працуе, ваша праблема электрычная. Праверце крыніцу харчавання, правадныя злучэнні і сігналы кіравання. Калі ручное перавызначэнне таксама не рухае катушку, у вас механічная праблема.
Механічныя праблемы звычайна зводзяцца да забруджвання або пашкоджання. Калі клапан працаваў у брудным алеі, магчыма, золотник затрымаўся. Часам вы можаце вызваліць яго, уключыўшы ручную адмену, злёгку пастукаўшы па корпусе клапана, але калі забруджванне моцнае, вам трэба разабраць і ачысціць клапан або замяніць яго.
Электрычныя няспраўнасці часта выяўляюцца ў выглядзе згарэлых шпулек электрамагніта. Калі вы вымяраеце бясконцае супраціўленне на клемах шпулькі, шпулька адкрыта і патрабуе замены. Нізкі супраціў можа сведчыць аб замыканні. Звычайныя шпулькі пастаяннага току звычайна паказваюць ад 10 да 50 Ом у залежнасці ад намінальнага напружання. Шпулькі пераменнага току паказваюць ніжэй, часта каля 3-8 Ом.
Уцечка - яшчэ адна распаўсюджаная праблема са старымі клапанамі. Ушчыльнення, якія прадухіляюць уцечку алею звонку, і ўшчыльненне, якое прадухіляе ўнутраную ўцечку міма шпулькі, з часам зношваюцца. Знешнія ўцечкі відавочныя, але ўнутраныя ўцечкі выяўляюцца ў выглядзе дрэйфуючых прывадаў або страты сілы ўтрымання. Замена камплекта ўшчыльненняў звычайна выпраўляе гэта, і Rexroth змяшчае падрабязныя інструкцыі па аднаўленні ў сваёй дакументацыі па тэхнічным абслугоўванні.
Больш шырокая карціна гідраўлічнага кіравання
Накіраваны рэгулюючы клапан Rexroth WE 6 уяўляе сабой адпрацаваную тэхналогію, якая зарэкамендавала сябе на працягу дзесяцігоддзяў прамысловага выкарыстання. Гэта не яркі і не высокатэхналагічны па сучасных стандартах, але гэта менавіта тое, што вы хочаце для надзейнага гідраўлічнага кіравання. Клапан добра выконвае адну задачу, ён створаны ў адпаведнасці са стандартам якасці і адпавядае галіновым канвенцыям, якія палягчаюць з ім працу.
Для сістэм, якім патрабуецца больш за 80 літраў у хвіліну, Rexroth прапануе серыю WEH клапанаў з пілотным кіраваннем. У іх выкарыстоўваецца невялікі клапан тыпу WE 6 у якасці пілотнай ступені для кіравання значна большай асноўнай шпуляй. Серыя WEH маштабуецца да памеру NG32 і можа апрацоўваць больш за 1000 літраў у хвіліну. Той факт, што нават гэтыя вялікія клапаны абапіраюцца на канструкцыю WE 6 у якасці пілотнай стадыі, паказвае, наколькі фундаментальная гэтая архітэктура клапана для гідраўлічнага кіравання.
Калі вы выбіраеце накіраваны рэгулюючы клапан для новай сістэмы або замяняеце яго ў існуючым абсталяванні, серыя Rexroth WE 6 заслугоўвае сур'ёзнага разгляду. Ён забяспечвае магутнасць высокага ціску, добры расход і правераную надзейнасць пры належным абслугоўванні вашай гідраўлічнай сістэмы. Стандартызаваны мантаж азначае, што вы не прывязаны да аднаго пастаўшчыка, але інжынерная якасць і падтрымка Rexroth робяць іх надзейным выбарам для гэтага важнага кампанента.
Разуменне таго, што на самой справе азначае "WE 4", веданне абмежаванняў прадукцыйнасці і разуменне таго, чаму чысціня вадкасці так важная, дапаможа вам атрымаць максімальную аддачу ад гэтых клапанаў. Незалежна ад таго, падтрымліваеце вы парк мабільнага абсталявання, распрацоўваеце новую прамысловую машыну або ліквідуеце непаладкі ў гідраўлічнай сістэме, якая не працуе належным чынам, рэгулюючы клапан Rexroth застаецца практычным і эфектыўным рашэннем для патрэб гідраўлічнага кіравання.
