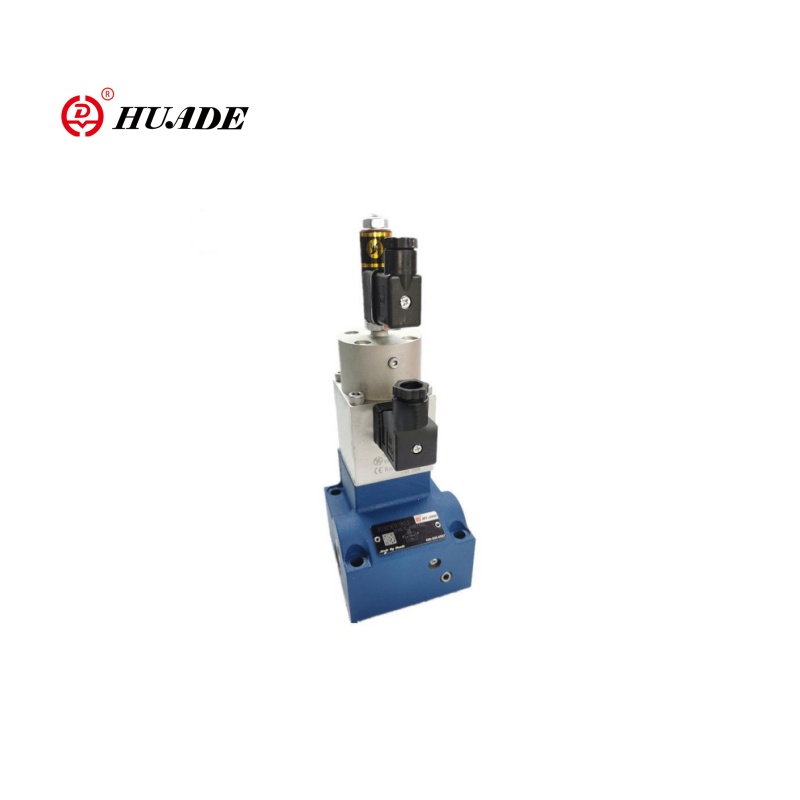

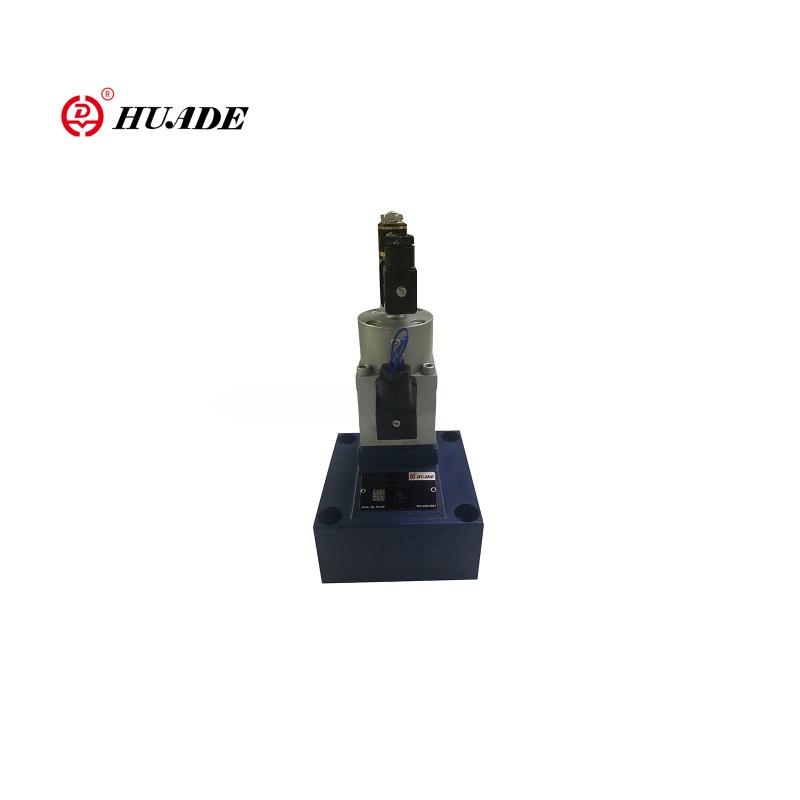

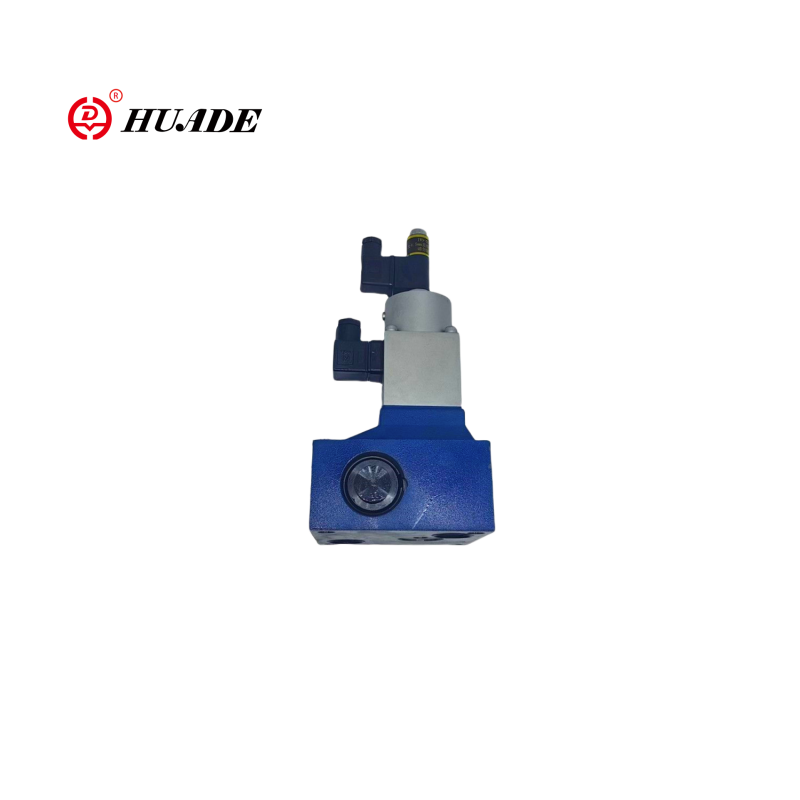

Двухбаковы прапарцыйны клапан кіравання патокам 2FRE16-гэта высокапрадукцыйны прапарцыйны клапан кіравання патокам, які падыходзіць для прыкладанняў, дзе неабходна дакладна наладзіць хуткасць гідраўлічных прывадаў (цыліндраў або рухавікоў). У параўнанні з прапарцыйным клапанам 2FRE10, клапан 2FRE16 мае большы дыяметр, што дазваляе больш высокі дыяпазон патоку. І прапарцыйны клапан 2FRE16 падыходзіць для гідраўлічных сістэм больш высокай магутнасці.
| Гідраўлічны | ||
| Працоўны ціск (MPA) | 31.5 | |
| Мінімальны дыферэнцыял ціску (MPA) | памер 10 | памер 16 |
| 0,3 ~ 0,8 | 0,6 ~ 1 | |
| Ціск вадкасць | Мінеральнае алей (для ўшчыльнення NBR), эфір фасфатаў (для ўшчыльнення FPM) | |
| Дыяпазон глейкасці (мм2/s) | 2,8 да 380 | |
| Дыяпазон тэмпературы вадкасці ціску (℃） | -20 да +70 | |
| Гістэрэз (%) | ＜ ± 1Qmax | |
| Паўтаральнасць (%) | ＜ 1 Qmax | |
| Узор распаўсюджвання (%) | ＜ ± 2 | |
| Устаноўка | неабавязковы | |
| Вага (кг) | 6 | 8.3 |
| Электрычны | ||
| Тып напружання | DC 24V | |
| Супраціў шпулькі электрамагніта (ω) | Значэнне халоднага пры тэмпературы 20 ℃ 10, Максімальнае цёплае значэнне 13,9 | |
| Макс. Магутнасць (VA) | 50 | |
| Індуктыўнасць (МН) | 6 да 8 | |
| Частата асцылятара (кГц) | 2.5 | |
| VT-5010S30 попыт на ізаляцыю IP65 | IP65 | |
▶ клапан з кампенсатарам ціску для кампенсацыі ціску ў кантролі патоку
▶ Прыводка з дапамогай прапарцыйнага электрамагніта
▶ З зваротнай сувяззю з электрычным становішчам адтуліны
.
▶ Мінімальная варыяцыя ўзору клапана і электрычнага ўзмацняльніка VT 5004 (асобны парадак)
Прыкладанне:
Прапорцыйны клапан кіравання патокам 2FRE16 шырока выкарыстоўваецца ў цяжкіх прамысловых гідраўлічных сістэмах, інжынернай тэхніцы і мабільнай гідраўліцы, металургіі і здабычы абсталявання.
Тыповыя прыклады сістэмы: схема кіравання вядром экскаватараў
PLC → прапарцыйны ўзмацняльнік → 2FRE16 → Гідраўлічныя цыліндры
↑
Датчык ціску (зваротная сувязь з закрытым цыклам)
Карэкціруючы ўваходны электрычны сігнал, рух вядра можна плаўна паскорыць/запаволіць, каб пазбегнуць гідраўлічнага шоку.
Тып 2fre .. Прапорцыйныя клапаны кіравання патокам маюць двухбаковую функцыю. Яны могуць, з прыкладзенай электрычнай каманднай велічыні, рэгуляваць паток, які з'яўляецца ціскам і ў значнай ступені кампенсаваны тэмпературай.
Яны ў асноўным складаюцца з корпуса (1), прапарцыянальнага электрамагніта з індуктыўным пераўтваральнікам становішча (2), вымяральным адтулінай (3), кампенсатарам ціску (4), абмежавальнікам інсульту (5), а таксама дадатковым чэкавым клапанам (6).
Настройка патоку вызначаецца (0 біс 100 %) на патэнцыяметры каманды. Прыкладнае значэнне каманды, выклікае ўзмацняльнік, а таксама прапарцыянальны электрамагніт, карэкціроўка адтуліны вымярэння (3). Палажэнне адтуліны вымярэння (3) атрымліваецца пераўтваральнікам становішча. Любыя адхіленні ад значэння каманды кампенсуюцца кантролем зваротнай сувязі.
Кампенсатар ціску (4) змяшчае падзенне ціску пры адтуліне вымярэння (3) пры пастаянным значэнні. Такім чынам, паток, таму ціск кампенсуецца.
Невялікі дрэйф тэмпературы дасягаецца з -за распрацоўкі адтуліны вымярэння. Пры значэнні каманды 0 % закрыта адтуліна вымярэння.
У выпадку страты магутнасці або разрыву кабеля ў датчыку становішча закрываецца вымярэнне адтуліны. Ад 0 % -нага значэння каманды магчымае бясплатны запуск. Праз два пандусы ў электрычным узмацняльніку можна затрымаць адтуліну і закрыццё адтуліны вымярэння.
Праз праверку клапана (6) свабодны паток магчыма ад B да A.
Strcture Прапарцыйны клапан кіравання патокам 2FRE16
Сімвалы прапарцыянальнага клапана кіравання патокам 2FRE16
