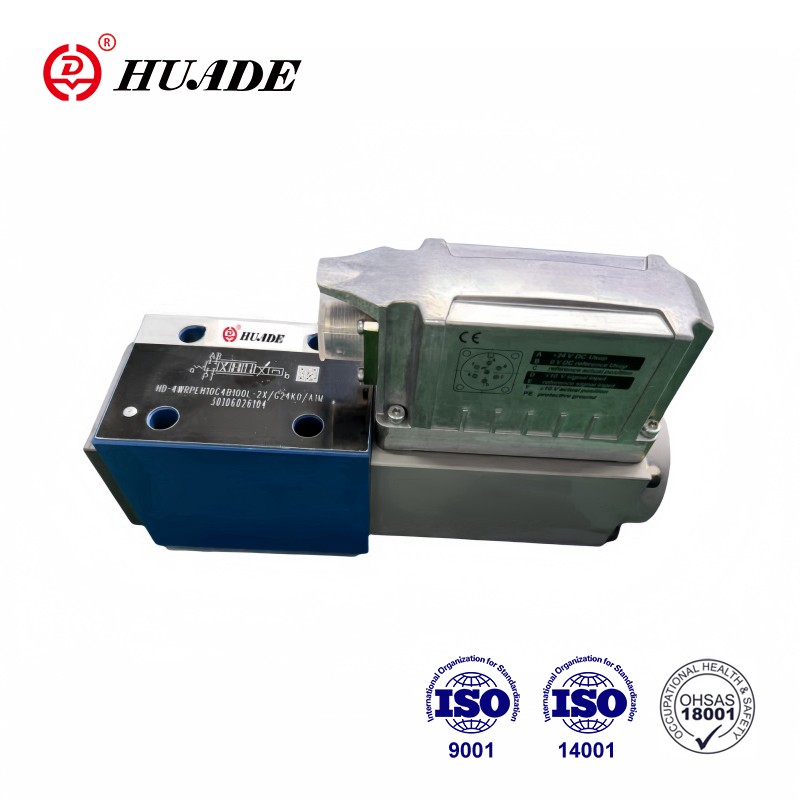

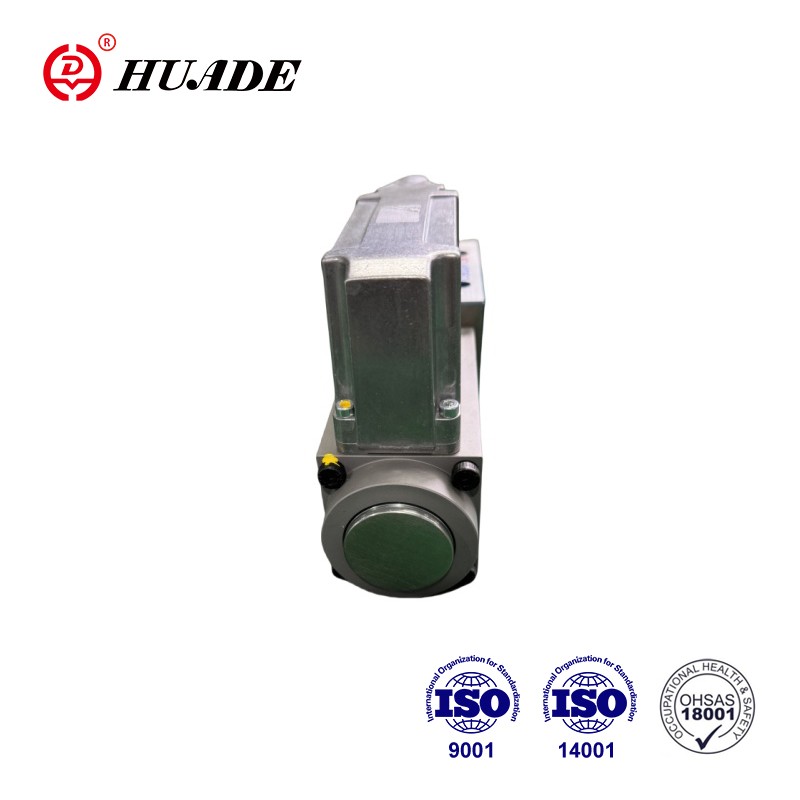

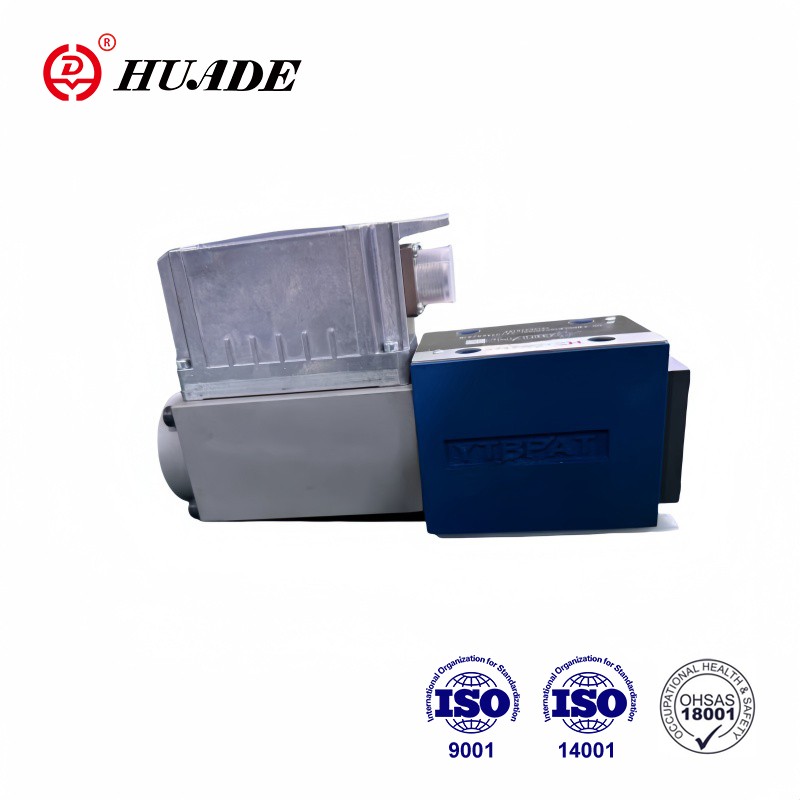

Гэты клапан 4WRPEH-2X з'яўляецца сервопрапарцыянальным клапанам прамога дзеяння з убудаваным лічбавым кантролерам восі і інтэрфейсам палявой шыны. Ёсць два памеру, а менавіта памер 6 і памер 10. 4WRPEH-2X усталяваны на падкладцы. Інтэграваныя электронныя кампаненты 4WRPEH-2X параўноўваюць зададзеныя кантрольныя значэнні з фактычнымі значэннямі становішча. Прапарцыйны сервоклапан Huade заваяваў выдатную рэпутацыю сярод кліентаў дзякуючы высокай прадукцыйнасці і больш нізкай цане.
| Тэхнічныя дадзеныя (Больш падрабязную інфармацыю глядзіце ў тэхнічным пашпарце!) | |||
| Генерал | З 6 | З 10 | |
| Пазіцыя ўстаноўкі | Любы, рэкамендуецца аддаць перавагу гарызантальнай ўстаноўцы | ||
| Шаблон партавання | IS0 4401-03-02-0-05 | ||
| Дыяпазон працоўных тэмператур (℃) | -20...+80 | ||
| Дыяпазон тэмператур навакольнага асяроддзя (℃) | -20...+60 | ||
| Вага (кг) | 3 | 7.8 | |
| Гідраўлічны (вымяраецца з дапамогай HLP46℃=40℃± 5℃) | |||
| Гідраўлічная вадкасць | Адпавядае стандартам DIN51524... 535 і можа прадастаўляць іншыя носьбіты інфармацыі па запыце | ||
| Дыяпазон глейкасці | Рэкамендаваны (мм2/с) | 20...800 | |
| Максімальна дапушчальная (мм2/с) | 10...800 | ||
| Тэмпература гідраўлічнага масла (℃) | -20...+60 | ||
| Максімальна дапушчальны ўзровень забруджвання гідраўлічнага алею - узровень чысціні 1 у адпаведнасці з IS04406 (c) | Заняткі 18/16/13 | ||
| Кірунак плыні | Складаныя сімвалы | ||
| Электрычныя | ||
| Каэфіцыент цыклічнай працягласці % | 100 (бесперапынная праца) | |
| Клас абароны ў адпаведнасці з EN 60529 | IP65 (калі выкарыстоўваюцца адпаведныя і правільна ўсталяваныя раздымы) | |
| Напружанне харчавання | Намінальнае значэнне VDC | 24 |
| Мінімальны VDC | 21 | |
| Максімальны VDC | 36 | |
| Максімальная рэшткавая пульсацыя Vss | 2 (Напружанне сілкавання 23 В пры 34 В) | |
| Спажыванне | 6 Вт | МАКСІМ 40 |
| 10 Вт | МАКСІМ 60 | |
Асаблівасці:
▶ Клапаны NG6 і NG10 з прамым кіраваннем з поршнем і гільзай кантролю якасці сервопривода
▶аднабаковае кіраванне, 4/4 безадмоўнае становішча выключана
Умова:
- Убудаваная лічбавая функцыя кіравання воссю (IAC-R) для:
● Кантроль аб'ёмнага патоку
● Кантроль пазіцыі
● Кантроль ціску
● функцыя p/Q
● Адпусціце становішча/ціск і становішча/
Правілы харчавання:
● Функцыянальнасць NC (магчыма аўтаномная праца)
--Аналагавыя і лічбавыя інтэрфейсы для мэтавых і фактычных значэнняў
● 4 аналагавых датчыка (+/-10 В або 4..20 мА) або
● 1 сістэма вымярэння даўжыні (1Vss або SSI) і 2 аналагавыя
Датчыкі:
--аналагавая зваротная сувязь зададзенага/фактычнага значэння (ток або напружанне) або па палявой шыне
- Аналагавыя/лічбавыя ўваходы/выхады наладжваюцца
-- Дадатковыя пратаколы CANopen, MODBUS, EtherNET/IP, EtherCAT і PROFINET і іншыя пратаколы шыны могуць выкарыстоўвацца з асноўнымі ПЛК, кантролерам або камп'ютэрнай камунікацыяй вышэйшага ўзроўню
Ужыванне:
Функцыя прапарцыйнага сервоклапана 4WRPEH-2X заключаецца ў тым, што ўбудаваныя электронныя кампаненты параўноўваюць зададзеныя значэнні кіравання з фактычнымі значэннямі становішча.
Структура:
Клапаны ў асноўным ўключаюць:
▷Рэгулюючы клапан з прамым кіраваннем з поршнем кіравання і гільзай якасці сервопривода (1)
Прапарцыйны электрамагніт з зваротнай сувяззю па зрушэнні стрыжня клапана (2)
▷Убудаваны лічбавы кантролер восі з аналагавымі і лічбавымі інтэрфейсамі датчыкаў і злучэннем палявой шыны (3)
Функцыя клапана:
У выпадку адхіленні кантролю спрацоўвае шпулька. З-за змены магнітнай сілы шпулькі . Ядро клапана Control1 будзе супраціўляцца спружыне для рэгулявання. Ход залатніка клапана і плошча папярочнага перасеку. Прама прапарцыйна сігналу каманды. Калі зададзенае значэнне кіравання роўна 0, электронны элемент. Адрэгулюйце стрыжань рэгулюючага клапана, каб супраціўляцца сіле спружыны, і перамясціце яго ў цэнтральнае становішча. У неактыўным стане спружына рухае стрыжань клапана
гэта ў бяспечным становішчы.
-- Кантролер восі руху рэалізуе наступныя функцыі кіравання
• Кантроль аб'ёмнага патоку
• Кантроль пазіцыі
• Кантроль ціску/сілы
• Адпусціце становішча/ціск і кіраванне становішчам/сілай
-- Значэнне каманды можна ўвесці праз аналагавы інтэрфейс (X1) або ўвесці праз інтэрфейс шыны X4
--Фактычнае значэнне можна прачытаць праз аналагавы інтэрфейс (X1) або атрымаць праз інтэрфейс шыны X4
-- Параметры кіравання можна ўсталяваць праз шыну
--Дыягностыка няспраўнасцяў
Інтэграваныя электронныя кампаненты дазваляюць кіраваць у наступных умовах няспраўнасці, шпулька губляе магутнасць, а стрыжань рэгулюючага клапана вяртаецца ў адмовабяспечнае становішча.
•Збой сілкавання
• Няспраўнасць абрыву ланцуга датчыка перамяшчэння стрыжня клапана
• Збой сувязі
•Памылка абрыву ланцуга каманднага сігналу 4-20 мА
• Няспраўнасць датчыка знешняга перамяшчэння
• Няспраўнасць датчыка знешняга перамяшчэння
