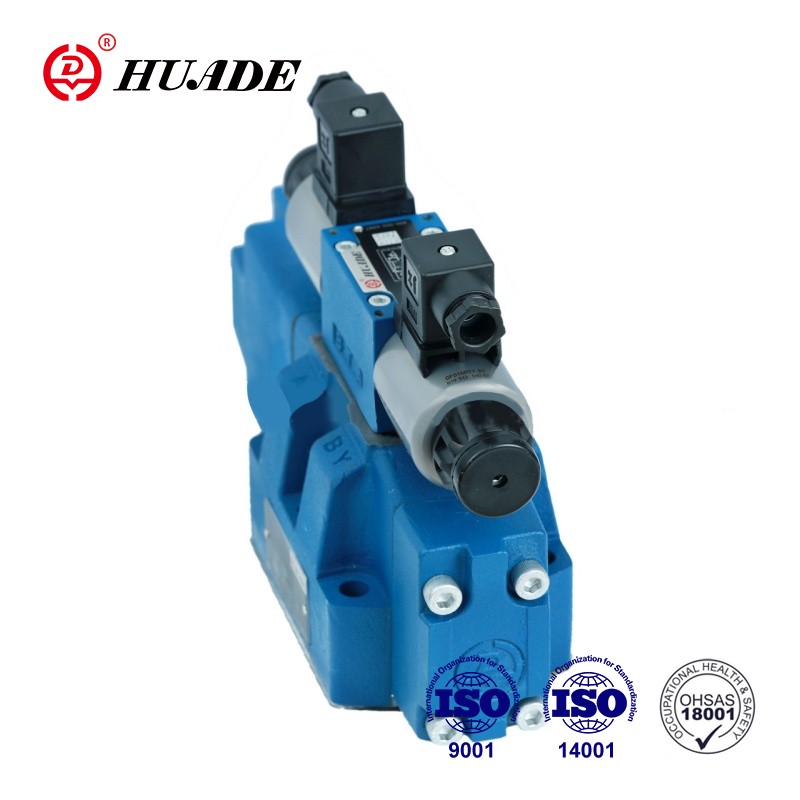

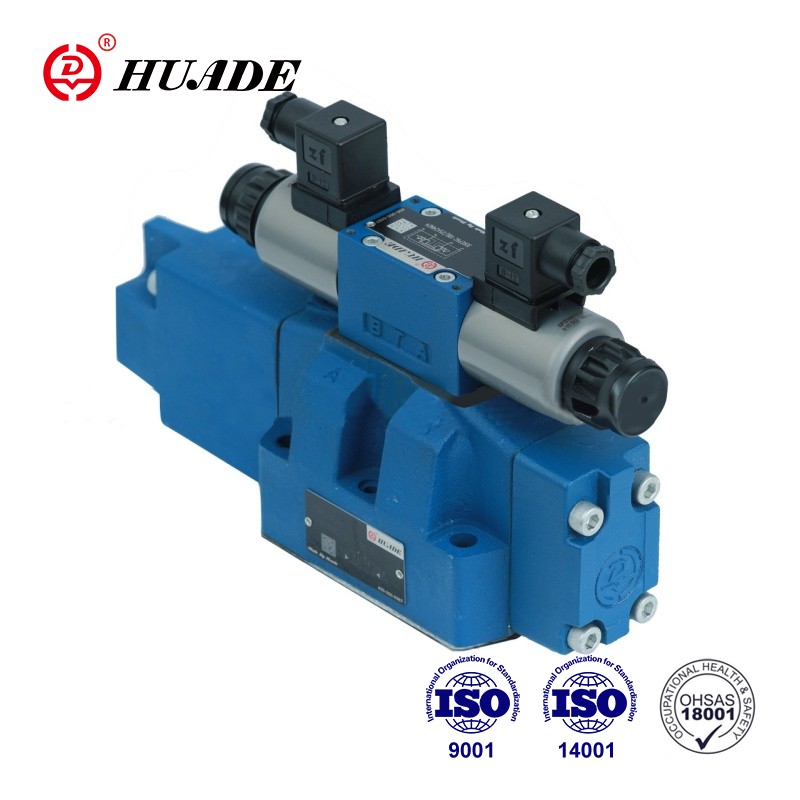

Клапаны тыпу HD-4WRZ - гэта 4-хадавыя клапаны, якія прыводзяцца ў дзеянне праз прапарцыйныя саленоіды. Яны выкарыстоўваюцца для кантролю напрамку і хуткасці патоку. Huade Hydraulic прадставіла высокія тэхналогіі ад Rexroth. Пасля многіх гадоў незалежных даследаванняў і распрацовак прапарцыйныя клапаны вытворчасці Huade маюць выдатную прадукцыйнасць, якую можна параўнаць з прадукцыйнасцю вядучых брэндаў.
| Гідраўлічны | |||||
| Намінальны памер | 10 | 16 | 25 | 32 | |
| Працоўны ціск | пілотная падача алею знешняя | 3~10 | |||
| -Пілотны клапан (МПа) | pilot oil supply internal | 10~31.5 | 10~35 | ||
| -Галоўны клапан (МПа) | 31.5 | 35 | |||
| Ціск у зваротнай лініі (МПа) | Порт T (вонкавы зліў алею) | 31.5 | 25 | 25 | 15 |
| Порт T (прамежкавы зліў масла) | 3 | ||||
| Порт Y | 3 | ||||
| Аб'ём пілотнага масла (см3) для руху золотника 0~100% | 1.7 | 4.6 | 10 | 26.5 | |
| Кіруючы паток алею ў портах X і Y (л/мін) для ступеністай формы ўваходнага сігналу 0~100% | 3.5 | 5.5 | 7 | 15.9 | |
| Паток праз галоўны клапан (л/мін) | 170 | 460 | 870 | 1600 | |
| Гістэрэзіс % | ≤6 | ||||
| Напорная вадкасць | Мінеральны алей 1 па DIN 51 524 | ||||
| Дыяпазон тэмператур вадкасці пад ціскам (℃) | -20~80 | ||||
| Дыяпазон глейкасці (мм2/с) | 20~380 | ||||
| Ўстаноўка | неабавязкова, пажадана гарызантальная | ||||
| Вага для версіі WRZ... (для WRZE"дадаткова 0,2 кг) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Электрычныя | |||
| Клапанны тып | ВЕРАСЕНЬ | КІПІЦЬ | |
| Тып напружання | DC | ||
| Максімальны ток (А) | 1.5 | 2.5 | |
| Супраціў шпулькі саленоіда (Ω) | Халоднае значэнне пры 20 ℃ | 4.8 | 2 |
| Макс. цёплае значэнне | 7.2 | 3 | |
| Ахова | IP65 | ||
| Тэмпература змеявіка (℃) | да 150 | ||
| Пошліна % | 100 | ||
| Электроніка кіравання | HD-VT-VSPA2-50-1X/. | інтэграваная электроніка кіравання | |
Асаблівасці:
▶Прапарцыянальны накіравальны клапан з пілотным кіраваннем
▶Для мантажу падкладкі
▶ Кантроль напрамку і хуткасці патоку
▶Шпуля кіравання з цэнтрам спружыны
▶Электроніка клапанаў і прапарцыйнага кіравання з адной крыніцы
Ужыванне:
Функцыя клапанаў HD-4WRZ - кантраляваць кірунак і хуткасць патоку.
Клапан у асноўным складаецца з: пілотнага клапана ①, галоўнага золотника ④, галоўнага клапана ⑥ і цэнтравальнай спружыны ③. Калі электрамагніт B знаходзіцца ў абясточаным стане, золотник ② кіравання перамяшчаецца ўправа. Падача пілотнага алею ў пілотны клапан ажыццяўляецца ўнутрана праз порт P або вонкавая праз порт X. Пілотнае масла паступае праз пілотны клапан ① у камеру ціску. і перамяшчае галоўную катушку ④ прапарцыйна ўваходнаму электрычнаму сігналу. Злучэнне ад P да A і ад B да T ажыццяўляецца праз папярочныя перасекі дыяфрагмы з прагрэсіўнымі характарыстыкамі патоку.
Калі саленоід А знаходзіцца ў абясточаным стане, галоўны золотник перамяшчаецца ўлева. Злучэнне ад P да B і ад A да T. Абясточванне электрамагніта, золотник кіравання і золотник ④ перамяшчаюцца назад у іх цэнтр пазіцыі.
Сімвал прапарцыйнага клапана 4WRZ-7X
Пілотная падача масла
