Як наладзіць гідраўлічны клапан кіравання патокам?

2025-07-10

Кіраўніцтва клапана гідраўлічнага патоку

Вы ніколі не задумваліся, як так плаўна рухаецца будаўнічая тэхніка? Ці як працуюць фабрычныя машыны з такой дакладнасцю? Сакрэт заключаецца ў гідраўлічных клапанах кантролю патоку. Гэтыя невялікія, але магутныя кампаненты кантралююць, як хутка рухаецца гідраўлічная вадкасць па вашай сістэме.

Калі вы працуеце з гідраўлічным абсталяваннем, ведаючы, як правільна наладзіць гэтыя клапаны, можна зэканоміць ваш час, грошы і галаўныя болі. Давайце пагрузімся ва ўсё, што трэба ведаць пра рэгуляванне клапана гідраўлічнага патоку.

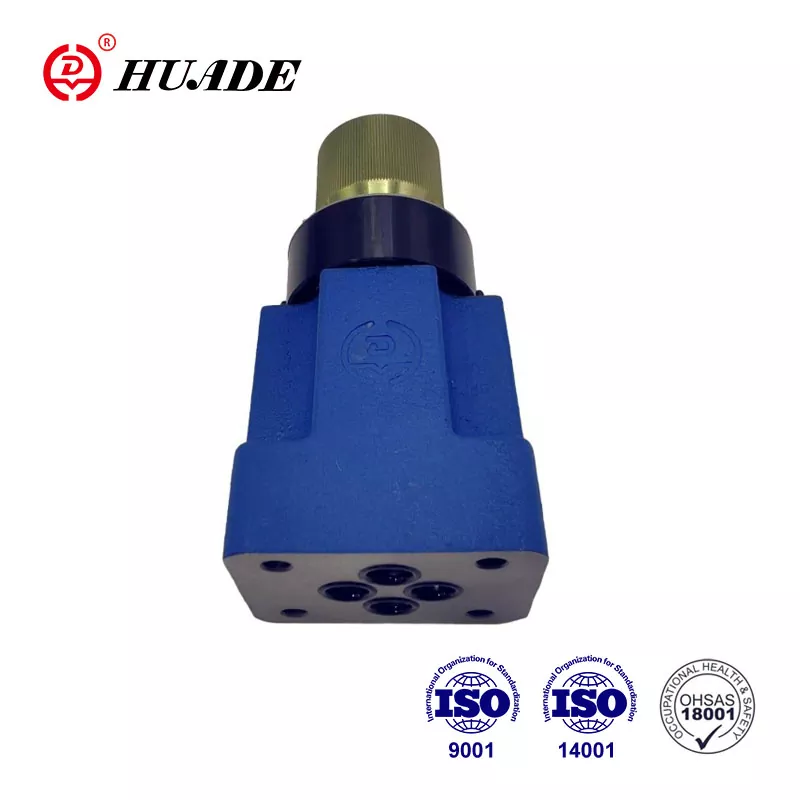

Што такое гідраўлічны клапан кіравання патокам?

Гідраўлічны клапан кіравання патокам падобны на змяшальнік для гідраўлічнай вадкасці. Гэтак жа, як вы паварочваеце ручку крана, каб кантраляваць паток вады, гэтыя клапаны кантралююць, колькі гідраўлічнай вадкасці цячэ па вашай сістэме.

Вось як гэта працуе:

Клапан мае рэгуляванае адтуліну (званы адтуліну)
Калі вы робіце адтуліну меншым, менш вадкасць праходзіць праз
Калі вы робіце яго больш, больш цякучы праходзіць праз
Гэта кантралюе, як хутка рухаюцца вашы гідраўлічныя цыліндры альбо рухавікі

Падумайце пра гэта, як наладзіць хуткасць на садовай асадцы. Выцісніце яго шчыльна, і вада выходзіць павольна. Адкрыйце яго шырока, і вада хутка цячэ.

Тыпы гідраўлічных клапанаў кіравання патокам

Не ўсе клапаны кіравання патокам аднолькавыя. Вось асноўныя тыпы, з якімі вы сутыкнецеся:

1. Неканценсаваны клапаны кіравання патокам

Гэта самыя простыя і даступныя варыянты:

Выпраўленыя клапаны адтулін:

Іх нельга наладзіць. Хуткасць патоку ўсталёўваецца пры вытворчасці. Яны працуюць добра, калі ціск у вашай сістэме застаецца ранейшым.

Рэгуляваныя клапаны адтулін:

Вы можаце наладзіць іх, павярнуўшы шрубу або ручку. Аднак паток мяняецца пры змене ціску ў сістэме.

Ігольскія клапаны:

Яны даюць вам вельмі дакладны кантроль. Яны выкарыстоўваюць канічны штыфт, які вы можаце наладзіць, каб наладзіць паток. Павярніце па гадзіннікавай стрэлцы, каб паменшыць паток, супраць гадзіннікавай стрэлкі, каб павялічыць яго.

2. Клапаны кіравання патокам, які складаецца з ціскам

Гэтыя разумныя клапаны аўтаматычна рэгулююць змены ціску. Нават калі ціск у сістэме ідзе ўверх ці ўніз, хуткасць патоку застаецца ранейшым. Яны даражэйшыя, але даюць вам паслядоўную прадукцыйнасць.

3. Клапаны кантролю патоку, якія складаюцца з тэмпературай,

Гэтыя ўдасканаленыя клапаны рэгулююцца як пад ціск, так і для змяненняў тэмпературы. Калі гідраўлічная вадкасць награваецца, яна цячэ па -рознаму. Гэтыя клапаны аўтаматычна кампенсуюць гэта змяненне.

Чаму правільная карэкціроўка мае значэнне

Атрыманне правільнага рэгулявання кіравання патокам мае вырашальнае значэнне па некалькіх прычынах:


				Лепшая прадукцыйнасць:Ваша абсталяванне бесперашкодна рухаецца без руху

				Эканомія энергіі:Вы не марнуеце гідраўлічную вадкасць ці энергію

				Даўжэйшае жыццё абсталявання:Правільны паток прадухіляе перагрэў і празмерны знос

				Павышаная прадукцыйнасць:Аптымізаваны час цыкла азначае, што больш працы праводзяцца

				Бяспека:Правільная карэкціроўка прадухіляе небяспечнае назапашванне ціску

Спачатку бяспека: Перш чым пачаць

Ніколі не спрабуйце наладзіць гідраўлічны клапан, не выконваючы гэтых этапаў бяспекі:

Насіце ахоўнае абсталяванне:Ахоўныя акуляры, пальчаткі і абарона слыху
Заключыце сістэму:Выключыце помпа і пачакайце, пакуль ён цалкам спыніцца
Ціск на вызваленне:Адкрытыя зліўныя клапаны, каб выпусціць любы захаваны ціск
Зафіксуйце сістэму:Выкарыстоўвайце працэдуры блакіроўкі/пазнакі, каб пазбегнуць выпадковага запуску
Забяспечце цяжкія нагрузкі:Пераканайцеся, што нічога не можа ўпасці і нечакана перамяшчацца

УВАГА:Гідраўлічная вадкасць пад ціскам можа прывесці да сур'ёзных траўмаў. Малюсенькая ўцечка можа ўводзіць вадкасць у вашу скуру, наносячы сур'ёзныя пашкоджанні. Заўсёды выкарыстоўвайце кардон ці дрэва, каб праверыць уцечкі, ніколі не рукі.

Інструменты, якія вам спатрэбяцца

Перш чым пачаць, збярыце гэтыя неабходныя інструменты:

Гаечныя ключы і адвёрткі(памеры залежаць ад вашага клапана)
ЦіскДля кантролю за ціскам сістэмы
Лічыльнік патокуКаб дакладна вымераць хуткасць патоку
Чыстыя анучы(без лісця)
Набор для рэгулявання клапана(калі патрабуецца вытворца)

Пакрокавы працэс карэкціроўкі

Крок 1: Вызначце тып клапана

Паглядзіце на свой клапан і знайдзіце механізм рэгулявання:

Ручныя клапаны:Шукайце ручку, шрубу ці рычаг
Электронныя клапаны:Яны падключаюцца да кіравання панэлямі або кампутарамі
Шпулькавыя клапаны:У іх можа быць локун, які вам трэба спачатку аслабіць

Крок 2: Зрабіце першапачатковыя налады

Пачніце з клапана ў вядомым становішчы:

Калі гэта новая ўстаноўка, пачніце з клапана прыблізна на паўдарогі адкрыты
Калі вы ўдакладняеце, звярніце ўвагу на бягучую пазіцыю, перш чым уносіць змены
Заўсёды павольна паварочвайце карэкціроўку

Крок 3: Адрэгулюйце невялікімі крокамі

Гэта самая важная частка:

Павярніце карэкціроўку толькі 1/8 павароту адначасова
Пачакайце некалькі секунд паміж карэкціроўкамі
Павароты па гадзіннікавай стрэлцы памяншаюць паток
Павароты супраць гадзіннікавай стрэлкі павялічваюць паток

Крок 4: Праверце ў рэальных умовах

Не рэгулюйце клапан, калі сістэма пустая ці халодная:

Запусціце сістэму, пакуль яна не дасягне звычайнай працоўнай тэмпературы (100-140 ° F)
Прымяніце тыповыя нагрузкі да вашага абсталявання
Паглядзіце, як рухаюцца прывады (цыліндры ці рухавікі)

Крок 5: Маніторынг і вымярэнне

Выкарыстоўвайце свой паток для праверкі фактычнага расходу:

Параўнайце яго з тым, што вам трэба для вашай заяўкі
Зрабіце невялікія карэктывы па меры неабходнасці
Не спяшайцеся з гэтым працэсам

Крок 6: Забяспечце налады

Пасля таго, як вы задаволены карэкціроўкай:

Зацягніце любыя локункі, каб пазбегнуць змены налады
Адзначце пазіцыю для будучай даведкі
Дакументуйце налады ў запісах аб тэхнічным абслугоўванні

Агульныя праблемы і рашэнні

Праблема: Абсталяванне рухаецца занадта павольна

Магчымыя прычыны:

Хуткасць патоку ўстаноўлена занадта нізкім
Забіты клапан або фільтр
Унутраныя ўцечкі ў сістэме

Рашэнні:

Павялічце паток, паварочваючы супраць гадзіннікавай стрэлкі
Праверце і заменіце фільтры
Агледзіце ўшчыльняльнікі і пракладкі

Праблема: рыўкі альбо няроўны рух

Магчымыя прычыны:

Паветра ў гідраўлічных лініях
Хуткасць патоку занадта нізкая
Забруджаная вадкасць

Рашэнні:

Сыходзіць з сістэмы паветра
Нязначна павялічце хуткасць патоку
Змяніць гідраўлічную вадкасць і фільтры

Праблема: перагрэў сістэмы

Магчымыя прычыны:

Хуткасць патоку занадта высокі
Клапан наладжваецца занадта шчыльна
Няправільная глейкасць вадкасці

Рашэнні:

Паменшыце хуткасць патоку
Праверце тэхнічныя характарыстыкі вадкасці
Пераканайцеся ў правільным астуджэнні

Праблема: супярэчлівая прадукцыйнасць

Магчымыя прычыны:

Некампенсіраваны клапан з розным ціскам
Зношаны кампаненты клапана
Змены тэмпературы, якія ўплываюць на вадкасць

Рашэнні:

Разгледзім абнаўленне да клапана, які складаецца з ціскам
Замяніце зношаныя дэталі
Выкарыстоўвайце гідраўлічную вадкасць устойлівай тэмпературы

Лепшыя практыкі для доўгатэрміновага поспеху

Рэгулярнае абслугоўванне

Праверце налады клапана штомесяц
Замяняйце гідраўлічныя фільтры кожныя 3-6 месяцаў
Кантраляваць узровень тэмпературы вадкасці і забруджвання
Захоўвайце падрабязныя запісы тэхнічнага абслугоўвання

Выкарыстоўвайце якасныя кампаненты

Выберыце клапаны, ацэненыя для вашага сістэмнага ціску
Выкарыстоўвайце якасную гідраўлічную вадкасць
Усталюйце правільную фільтрацыю (рэкамендуецца 10-мікронныя фільтры)
Выберыце клапаны, якія складаюцца з ціскам для зменных нагрузак

Правільная ўстаноўка

Мацаванне клапанаў у даступных месцах
Абараніць механізмы рэгулявання ад пашкоджанняў
Выкарыстоўвайце належную арматуру і злучэнні
Выконвайце тэхнічныя характарыстыкі крутоўнага моманту вытворцы

Калі патэлефанаваць прафесіяналу

У той час як асноўныя карэкціроўкі можна кіраваць, патэлефануйце ў гідраўлічны тэхнік, калі вы сутыкнецеся:

Складаныя электронныя сістэмы клапана
Некалькі ўзаемазвязаных клапанаў
Праблемы пастаянных прадукцыйнасці
Праблемы бяспекі альбо сітуацыі з высокім ціскам

Выбар правільнага клапана для вашага прыкладання

Для простых прыкладанняў:

ІголкіПрацуйце добра для асноўнага кантролю хуткасці
Рэгуляваныя клапаны адтуліндобрыя для стабільных сістэм ціску

Для зменных умоў:

Клапаны, якія складаюцца з ціскамПадтрымлівайце паслядоўны паток
Клапаны, якія складаюцца з тэмпературай,апрацоўваць кліматычныя варыяцыі

Для дакладнай працы:

Прапарцыянальныя электронныя клапаныПрапануйце кампутарны кантроль
Рэгулятары патокуЗабяспечце самы жорсткі кантроль

Выснова

Карэкціроўка гідраўлічных клапанаў кіравання патокам не з'яўляецца ракетнай навукай, але патрабуе цярпення, правільных інструментаў і ўвагі да бяспекі. Памятаеце гэтыя ключавыя моманты:

Бяспека заўсёды прыходзіць першым- дэпрэсіянізаваць і зафіксаваць сістэму
Зрабіце невялікія карэктывы- 1/8 павароту адначасова
Праверце ў рэальных умовах- Правільная тэмпература і нагрузка
Выкарыстоўвайце правільны тып клапанаДля вашай заяўкі
Дакументуйце ўсёДля будучай даведкі

Пры правільнай карэкціроўцы і абслугоўванні вашыя гідраўлічныя клапаны кіравання патокам забяспечаць гады надзейнага абслугоўвання. Не спяшайцеся, выконвайце крокі і не саромейцеся кансультавацца з прафесіяналамі, калі гэта неабходна.

Незалежна ад таго, што вы працуеце над будаўнічай тэхнікай, вытворчай машынай ці любой іншай гідраўлічнай сістэмай, разуменне рэгулявання клапана кіравання патокам зробіць вас больш эфектыўнымі і дапаможа падтрымліваць ваша абсталяванне бесперашкодна.

Памятайце: добра наладжаная гідраўлічная сістэма з'яўляецца прадуктыўнай, эфектыўнай і бяспечнай гідраўлічнай сістэмай.
