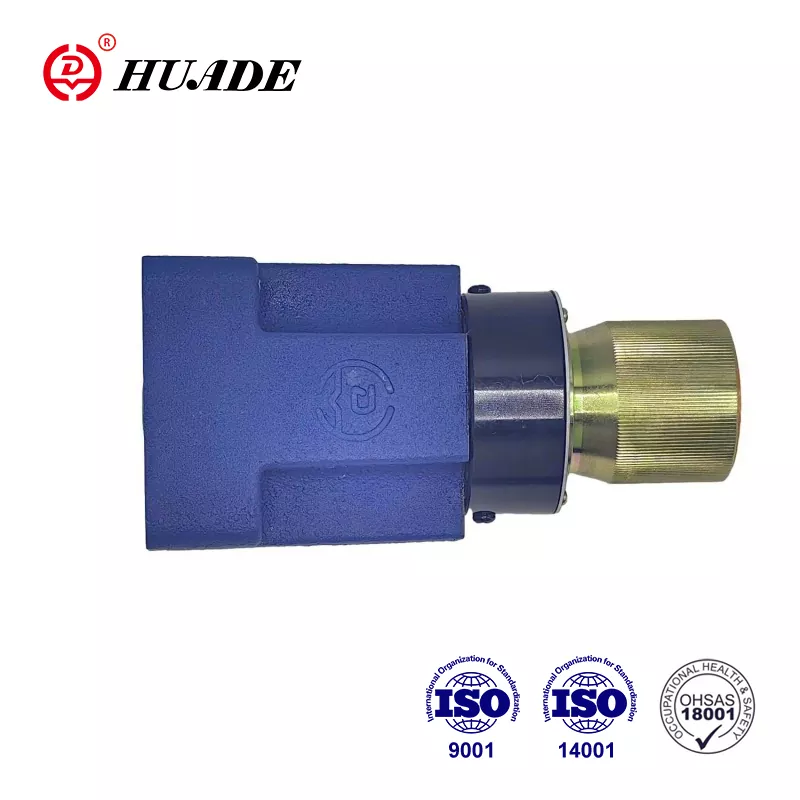

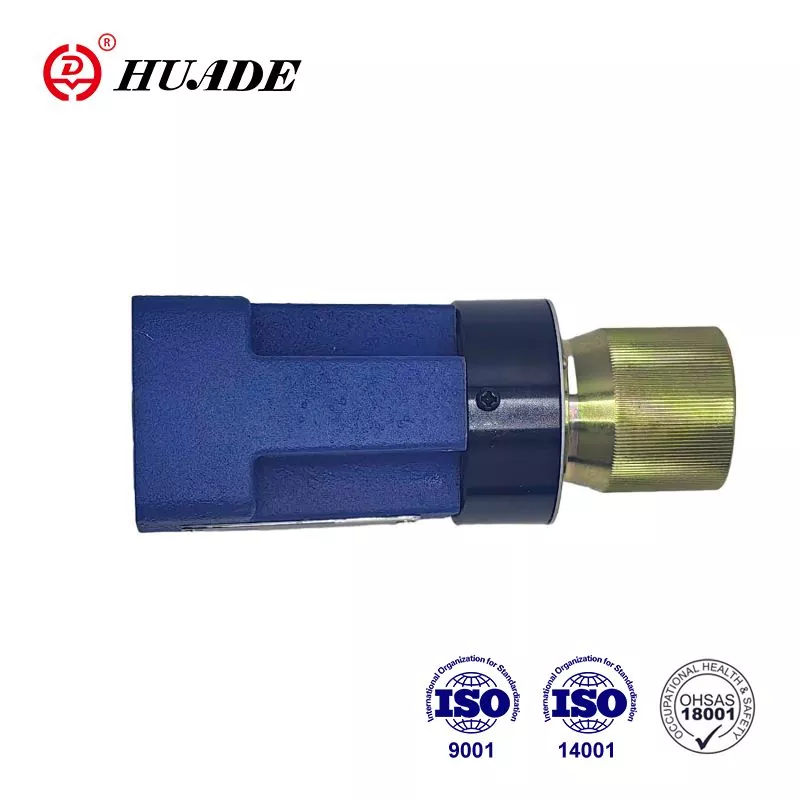

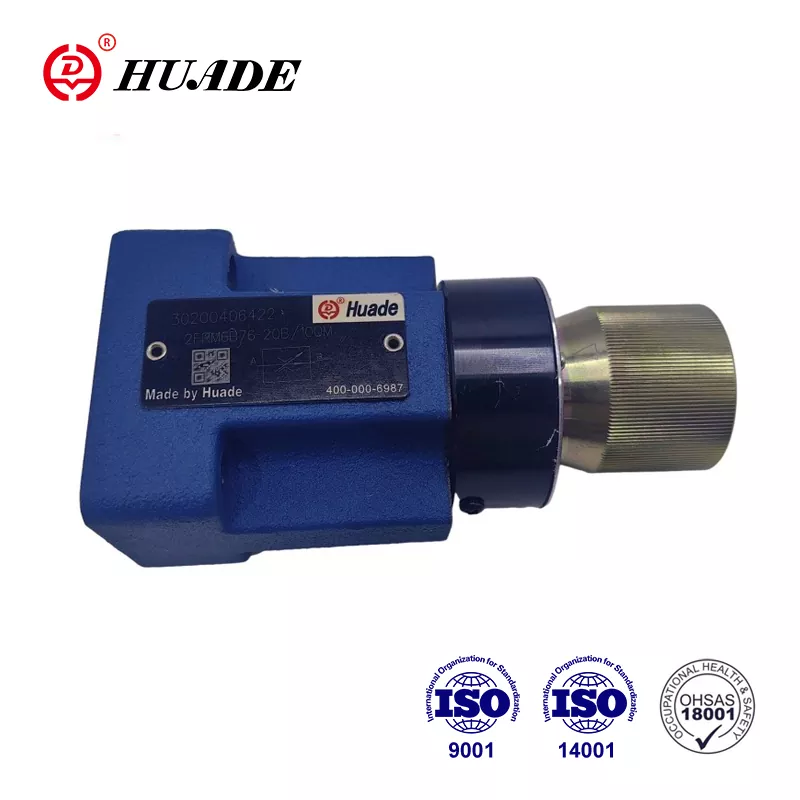

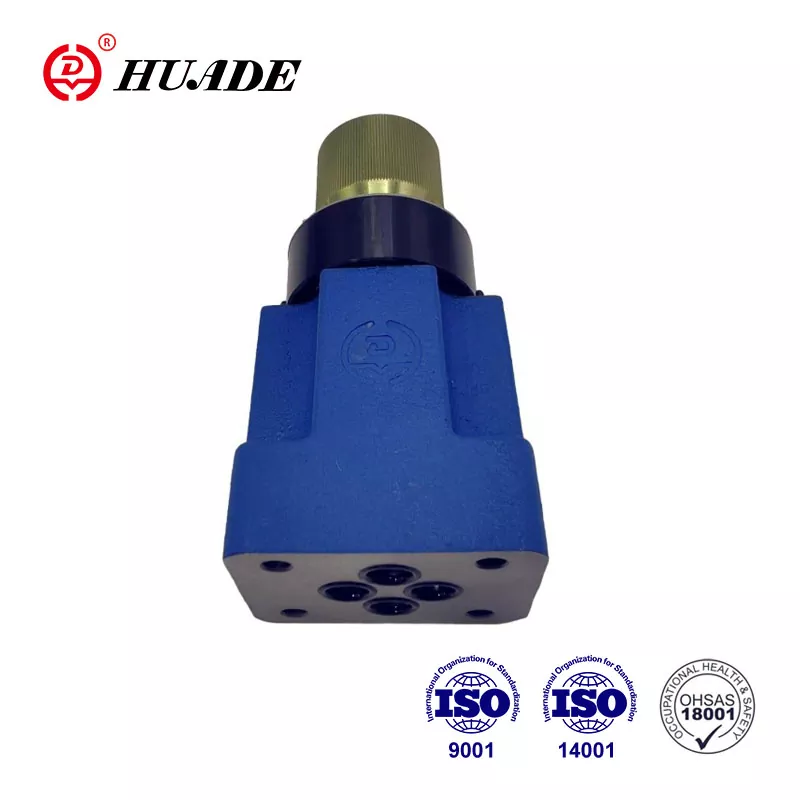

Клапан рэгулявання патоку тыпу 2 FRM з'яўляецца 2-хадовым клапанам рэгулявання патоку. Фабрыка робіць стаўку на практычнасць вырабаў, адначасова строга кантралюючы якасць вырабаў. Ён накіраваны на пастаўку высакаякасных гідраўлічных клапанаў, якія кліенты могуць сабе дазволіць. Клапаны Huade® 2FRM 6 з'яўляюцца больш прасунутымі ў тэхналагічным плане дзякуючы ўкараненню перадавых тэхналогій. Упакоўку прадукту можна наладзіць, напрыклад, драўляную ўпакоўку, пластыкавую ўпакоўку і стандартную кардонную ўпакоўку.
|
Напорная вадкасць |
Мінеральны алей (для ўшчыльнення NBR) або фасфатны эфір (для ўшчыльнення FPM) |
|||||
|
Дыяпазон тэмператур вадкасці пад ціскам (℃) |
-30 да +80 |
|||||
|
Дыяпазон глейкасці (мм²/с) |
Ад 10 да 800 |
|||||
|
Расход qv макс. (л/мін) |
1.5 |
3.0 |
6.0 |
10.0 |
16.0 |
25.0 |
|
Расход ад qv мін да 10 МПа (л/мін) |
0.015 |
0.015 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Паток ад qv мін да 31,5 МПа (л/мін) |
0.025 |
0.025 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Розніца ціску ∆p для свабоднага зваротнага патоку B → A (МПа) |
0.1 |
0.12 |
0.17 |
0.25 |
0.38 |
0.66 |
|
Мінімальны перапад ціску (МПа) |
ад 0,6 да 1,2 |
|||||
|
Стабільнасць ціску да ∆p = 31,5 МПа (%) |
Майстар 2 (Qmax) |
|||||
|
Максімальны працоўны ціск у порце А (МПа) |
да 31,5 |
|||||
|
Забруджванне (мкм) |
25 (Q<5 л/мін) 10 (Q<0,5 л/мін) |
|||||
|
Вага (кг) |
прыкладна 1,3 |
|||||
Асаблівасці:
▶ Знешняе закрыццё кампенсатара ціску, дадаткова
▶ Зваротны клапан, дадаткова
▶ Паваротная ручка са шкалой
▶ Замыкаецца.неабавязкова
1) Пры выкарыстанні ў спалучэнні з пласцінай выпрамніка да 21 МПа
Ужыванне:
Клапан рэгулявання патоку 2FRM 6 выкарыстоўваецца для падтрымання пастаяннага патоку, незалежна ад ціску і тэмпературы.
Агульнае:
2-хадавой клапан рэгулявання патоку 2FRM 6 у асноўным складаецца з корпуса (1), паваротнай ручкі (2), адтуліны (3), кампенсатара ціску (4) і дадатковага зваротнага клапана.
Клапан рэгулявання расходу тыпу 2FRM 6 B.._20B/M
(без вонкавага закрыцця, без зваротнага клапана)
Паток ад порта A да B дроселируется ў становішчы дросельнай засланкі (5). Папярочны перасек дросельнай засланкі змяняецца паваротам паваротнай ручкі (2). Каб падтрымліваць паток сталым, незалежна ад ціску,
кампенсатар ціску (4) усталяваны ў порт B ніжэй па плыні за становішча дросельнай засланкі (5). Спружына сціску (6) прыціскае адтуліну (3) і кампенсатар ціску (4) вонкі да іх адпаведных упораў і, такім чынам, утрымлівае кампенсатар ціску (4) у адкрытым становішчы, калі праз клапан няма патоку. Калі вадкасць цячэ праз клапан, ціск, які дзейнічае ў порту А, прыкладае сілу да кампенсатара ціску (4) праз адтуліну (7). Кампенсатар ціску (4) пераходзіць у становішча кампенсацыі, пакуль сілы не ўраўнаважваюцца. Калі ціск у порту А павышаецца, кампенсатар ціску (4) рухаецца ў напрамку закрыцця, пакуль зноў не будзе дасягнуты баланс сіл. За кошт бесперапыннага кампенсацыйнага дзеяння кампенсатара ціску атрымліваецца пастаянны расход. Каб кантраляваць паток праз клапан у абодвух кірунках, пад гэтым клапанам рэгулявання патоку можна ўсталяваць шматслойную пласціну выпрамніка тыпу Z4S 6.
Структура клапана рэгулявання патоку 2FRM 6-20B/...M...
Тып 2FRM 6A..-20B/..R
Функцыя гэтага клапана ў асноўным такая ж, як і клапана тыпу 2FRM 6 B..-20B/..M
Тым не менш, гэты тып клапана рэгулявання расходу забяспечаны знешнім портам, які дазваляе падключаць кампенсатар ціску (4) праз порт P(11). Знешні ціск, які дзейнічае на порт P(11) праз адтуліну (10), утрымлівае кампенсатар ціску (4) у закрытым стане супраць сілы спружыны сціску (6). Калі падлучаны накіравальны клапан (9) прыводзіцца ў дзеянне, каб дазволіць паток ад P да B, дасягаецца кіраванне замкнёным контурам, як у выпадку з тыпам 2 FRM 6 B. Такім чынам можна пазбегнуць скачка пры запуску.
Гэтая версія з вонкавым замыканнем кампенсатара можа выкарыстоўвацца толькі для кіравання лічыльнікам.
Свабодны зваротны паток з порта B у A ажыццяўляецца праз зваротны клапан (8).
Структура клапана рэгулявання патоку 2FRM 6A..-20B/..R
Прыклады прымянення
Сімвал 2-хадовага клапана рэгулявання патоку 2FRM 6
