Створаная ў рамках стратэгічнага партнёрства паміж урадамі Кітая і Германіі ў 1979 годзе, кампанія ўключыла перадавыя тэхналогіі ад Rexroth. Патронны клапан Huade® M-SR з'яўляецца альтэрнатывай прадуктам Rexroth той жа серыі. Гэта эканамічна выгадна. Усе прадукты перад выхадам з завода праходзяць строгія выпрабаванні і пакуюцца ў стандартную кардонную скрынку з воданепранікальнай упакоўкай. На працягу аднаго года гарантыйнага перыяду рамонт бясплатны. Huade падышоў да міжнародных стандартаў, а менавіта ISO9001, ISO14001 і ISO45001. Патронны клапан Huade® M-SR мае надзейную працу і ўжо папулярны сярод кітайскіх спажыўцоў. Гэта добра вядомы нацыянальны брэнд у Кітаі.
|
Тэхнічныя дадзеныя (для прымянення па-за гэтымі параметрамі, калі ласка, звярніцеся да нас!) |
|
|
Макс. ціск (МПа) |
Да 31,5 |
|
Ціск крэкінгу (МПа) |
Глядзіце характэрныя крывыя |
|
Макс. расход (л/мін) |
Глядзіце характэрныя крывыя |
|
Працоўная вадкасць |
Мінеральны алей або фасфатны эфір |
|
Дыяпазон тэмператур вадкасці пад ціскам（℃） |
-30～+80 |
|
Дыяпазон вязкасці (мм2/с) |
2,8 да 500 |
|
Чысціня вадкасці |
Максімальна дапушчальная ступень забруджвання вадкасці пад ціскам адпавядае NAS 1638 cass 9. Таму мы рэкамендуем фільтр з мінімальнай хуткасцю ўтрымання β10≥75 |
Асаблівасці:
▶ Для ўстаноўкі ў блокі калектараў у якасці картрыджа зваротнага клапана пад прамым вуглом
▶ Герметычнае закрыццё ў адным кірунку
▶ 6 ціскаў адкрыцця, па жаданні
Ужыванне:
Ён у асноўным выкарыстоўваецца на выхадзе з помпы ў якасці супрацьціску і бакавых скразных клапанаў.
4. Функцыі, раздзел, сімвалы картрыджнага клапана M-SR
Картрыдж зваротнага клапана тыпу M-SR мае задачу ўмела дазаваць паток у адным кірунку і забяспечваць свабодны паток у процілеглым.

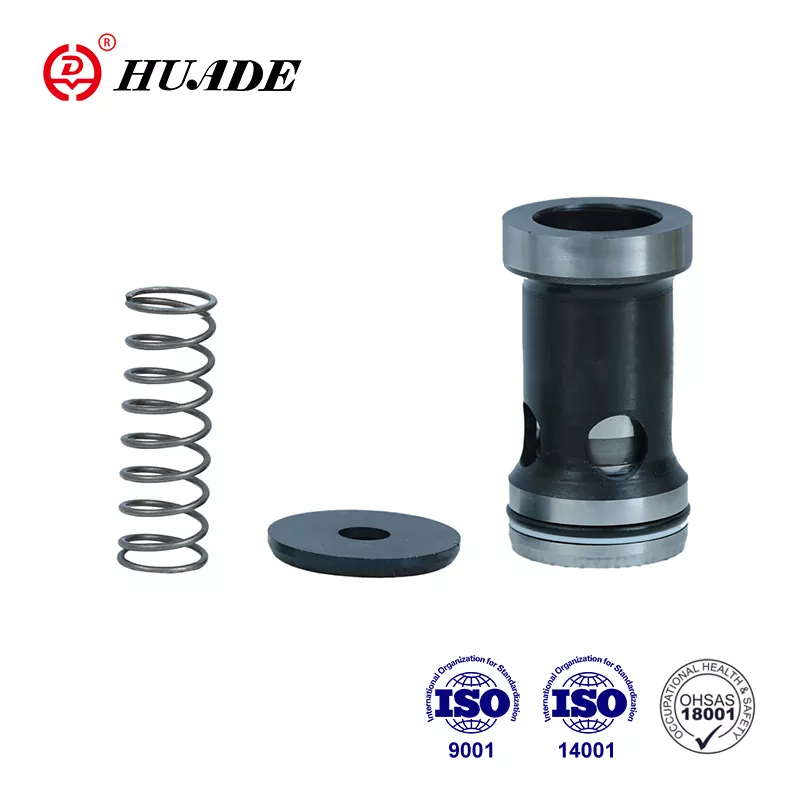

Клапан, уключаючы гільзу клапана (1), золотник (2), сядло спружыны (3) і спружыны (4).
Сімвал
Структурная схема
1. Вадкасць неабходна працадзіць. Мінімальная тонкасць фільтра складае 20 ㎛.
2. Рэзервуар павінен быць герметызаваны, а на ўваходзе паветра павінен быць усталяваны паветраны фільтр.
3. Прадукты без падкладкі пры выхадзе з завода, калі яны патрэбныя, калі ласка, заказвайце спецыяльна.
4. Крапежныя шрубы клапана павінны мець высокі ўзровень інтэнсіўнасці (клас 10.9). Калі ласка, абярыце і выкарыстоўвайце іх у адпаведнасці з параметрамі, пералічанымі ў кнізе ўзораў.
5. Шурпатасць паверхні, звязанай з клапанам, павінна быць роўная 0,8.
6. Аздабленне паверхні спалучанай часткі патрабуецца 0,01/100 мм.
