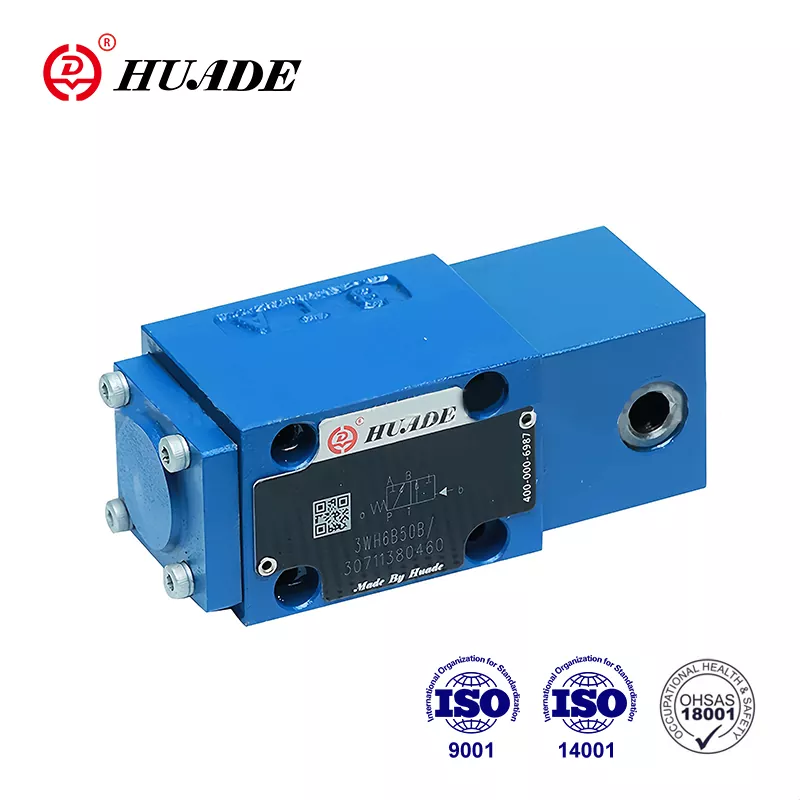

Накіраваны рэгулюючы клапан WH

Асноўным напрамкам дзейнасці Huafilter з'яўляецца пастаўка накіраваных клапанаў маркі Huade® і рамонт гідраўлічнай сістэмы на працягу некалькіх гадоў. Мы пачалі бізнес за мяжой у 2023 годзе, стаўшы міжнародным дыстрыбутарам, упаўнаважаным Huade Hydraulic. Гідраўлічны рэгулюючы клапан WH дзіка прадаецца ў Кітаі і ў замежных краінах з высокай якасцю і нізкай цаной. На кожны накіравальны рэгулюючы клапан даецца гадавая гарантыя. На працягу перыяду яго можна бясплатна адрамантаваць. Huade® - выдатны брэнд у кітайскай гідраўлічнай прамысловасці. Якасць гэтага гідраўлічнага клапана можа цалкам адпавядаць патрабаванням кліентаў. У нас ёсць вопытныя інжынеры, якія могуць забяспечыць своечасовую тэхнічную падтрымку. Звяртайцеся да нас, каб атрымаць рэнтабельныя, надзейныя гідраўлічныя прадукты і першакласныя паслугі!

Апісанне Прадукта

З'яўляючыся вядучым вытворцам гідраўлічнай прамысловасці Кітая, Huade Hydraulic мае два вопыту доўгатэрміновага супрацоўніцтва з Rexroth. Накіраваны рэгулюючы клапан Huade® тыпу WH з'яўляецца больш прасунутым у тэхналагічным плане і больш трывалым, чым аналагічныя прадукты ў гэтай лінейцы. Huade кіруе больш чым 750 адзінкамі сучаснага вытворчага абсталявання, імпартаванага з усяго свету, каб гарантаваць высокую якасць гідраўлічнай прадукцыі. Гэта больш дасканалая тэхналогія і больш трывалая, чым аналагічныя прадукты ў гэтай лінейцы. Завод адпавядае міжнародным стандартам, а менавіта ISO9001, ISO14001 і OH SAS18001. Серыі накіравальных клапанаў вытворчасці Huade Hydraulic шырока выкарыстоўваюцца ў марскіх гідраўлічных сістэмах. Huade валодае велізарнай групай кліентаў у марской індустрыі.

Параметр прадукту накіравальнага рэгулюючага клапана WH

Памер		6	10
Макс. працоўны ціск	Ports A, B,P(MPa)	да 31,5
	Порт Т (МПа)	да 16
З сімваламі A і B порт T трэба выкарыстоўваць у якасці порта ўцечкі калі працоўны ціск перавышае 16,0 Мпа
Максімальны расход (л/мін)		да 60	да 120
Аперацыйны паток (Палажэнне шпулькі 0)		Сімвал Q6% намінальнай плошчы папярочнага сячэння
		Сімвал W, 3% ад намінальнай плошчы папярочнага сячэння
вадкасць		Мінеральны алей або фасфатны эфір
Дыяпазон тэмператур вадкасці пад ціскам （℃）		-20～+80
Дыяпазон глейкасці (мм2/с)		2,8~500
Вага (кг)	1 працоўны цыліндр	прыбл.2	прыбл.3,5
	2 працоўныя цыліндры	прыбл.2,2	прыбл.4,5
Графік ціску (МПа)	мін	0,6 да 1> ціск у баку	0.5
	макс	20	6

Характарыстыка прадукту і прымяненне накіравальнага рэгулюючага клапана WH

Асаблівасці:

▶ Накіраваны золотниковый клапан з прамым кіраваннем

▶ Двухпазіцыйны клапан з абмежаваннем ходу па жаданні

▶ Мантаж падкладкі

▶ Схема мантажу ў адпаведнасці з Din 24 340 форма A, ISO 4401 і CETOP - RP 121H

Ужыванне:

Клапаны WH - гэта золотниковые клапаны з гідраўлічным кіраваннем. Яны выкарыстоўваюцца для кантролю прыпынку, запуску і напрамку патоку

Функцыі, Раздзел накіравальнага рэгулюючага клапана WH

Распределители ў асноўным складаюцца з корпуса (1), аднаго або двух элементаў кіравання (2) (цыліндр з гідраўлічным, пнеўматычным прывадам), золотника кіравання (3), а таксама адной або двух зваротных спружын (4).

У стане спакою золотник кіравання (3) утрымліваецца ў цэнтральным або зыходным становішчы зваротнымі спружынамі (3) (за выключэннем імпульснага клапана).

Золотнік кіравання (3) прыводзіцца ў патрэбнае становішча пераключэння пры дапамозе элементаў кіравання.

З фіксатарам, тып ..OF/.

Накіравальныя клапаны з гідраўлічным або пнеўматычным кіраваннем таксама даступныя ў выглядзе 2-пазіцыйных клапанаў з фіксатарам (5). Пры выкарыстанні элементаў кіравання з фіксатарам кожнае становішча пераключэння можа быць заблакіравана.

Без зваротнай спружыны, без фіксатара, тып..O/.

Пры выкарыстанні элементаў кіравання без зваротнай спружыны і без фіксатара не вызначана становішча пераключэння ў стане спакою.

Структурная схема

Патронны дросель

Выкарыстанне картрыджнага дроселя неабходна, калі падчас працэдур пераключэння ў дадзеных працоўных умовах узнікаюць патокі, якія перавышаюць межы прадукцыйнасці клапана.

Ён падключаецца да Р-канала накіравальнага клапана.
