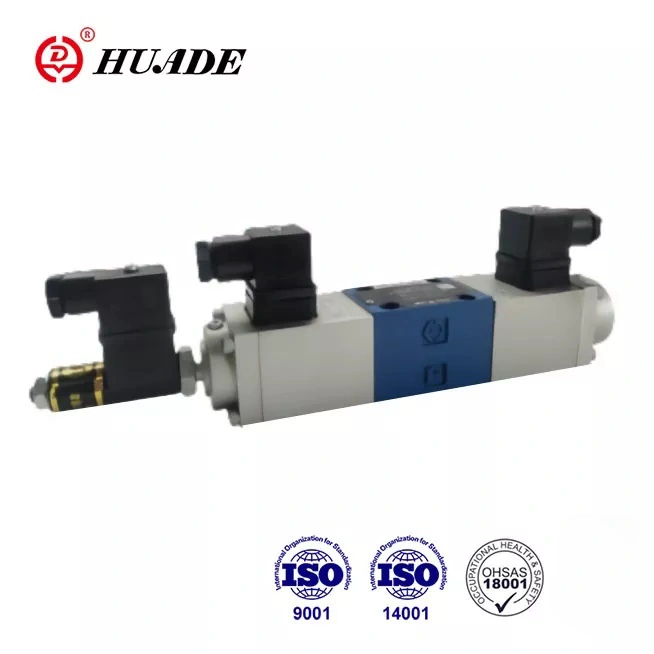

Прапарцыянальны клапан тыпу 4WRE мае ўстаноўку на падкладцы, спружынны цэнтр. Добрая прапускная здольнасць, высокі ціск і выдатная дакладнасць паўтарэння, зручныя для выкарыстання. Ён можа замяніць серыю 4WRE 1X, прапанаваную Rexroth, дзякуючы двум доўгатэрміновым супрацоўніцтву з Rexroth. Прадукцыйнасць прапарцыйнага клапана 4WRE адпавядае паказчыкам міжнародных брэндаў першага ўзроўню. Гэта добрая, даступная альтэрнатыва.
|
Гідраўлічныя дадзеныя |
|||
|
Памер |
6 |
10 |
|
|
Працоўны ціск (Мпа) |
порт A, B, P |
31.5 |
31.5 |
|
порт Т |
16 |
16 |
|
|
Расход (л/мін) |
65 |
260 |
|
|
Ступень забруджвання (㎛) |
≤ 20 (рэкамендуецца ≤10) |
||
|
Гістэрэзіс (%) |
<1 |
<1 |
|
|
Паўтараемасць (%) |
<1 |
<1 |
|
|
Адчувальнасць адказу (%) |
≤ 0,5 намінальнага сігналу |
≤ 0,5 намінальнага сігналу |
|
|
Частотная характарыстыка (-3 дБ) (Гц) |
6 |
4 |
|
|
Гідраўлічная вадкасць |
Мінеральны алей (для ўшчыльнення NBR), складаны фасфатны эфір (для ўшчыльнення FPM) |
||
|
Дыяпазон глейкасці (мм²/с) |
2,8 да 380 |
||
|
Дыяпазон тэмператур вадкасці пад ціскам (℃) |
-20 да +70 |
||
|
Мантажнае становішча |
Дадаткова |
||
|
Вага (кг) |
Клапан з 1 саленоідам |
1.91 |
5.65 |
|
Клапан з 2 саленоідамі |
2.66 |
7.65 |
|
|
Электрычныя дадзеныя |
|||
|
Тып напружання |
Прамое напружанне 24В або 12В |
||
|
Макс. ток на саленоід (А) |
1.5 |
1.5 |
|
|
Шпулька |
Халоднае значэнне пры 20 ℃ |
5.4 |
10 |
|
Макс. цёплае значэнне |
8.1 |
15 |
|
|
Тэмпература навакольнага асяроддзя ℃ |
да +50 |
||
|
Дзяжурства |
Бесперапынны |
||
|
Тэмпература змеявіка ℃ |
да +150 |
||
|
Ізаляцыя вентыляў |
IP65 |
||
|
Спалучаны ўзмацняльнік (выпрамляльнік 24 В маставога тыпу) |
з 2 часамі нарастання |
VT-5001S20 (для 2-пазіцый) |
VT-5002S20 (для 2-пазіцый) |
|
з 1 часам рампы |
VT5005S10 (для 3-пазіцый) |
VT 5006S10 (для 3-пазіцый) |
|
|
Індуктыўны пазіцыйны пераўтваральнік |
|||
|
Электрычная вымяральная сістэма |
LVDT |
||
|
Кантрольны ход (мм) |
± 4,5 лінейны |
||
|
Допуск лінейнасці (%) |
1 |
||
|
Супраціў шпулькі (Ω) |
ⅠR20 |
56 |
|
|
Ⅱ20 рандаў |
56 |
||
|
ⅢR20 |
112 |
||
|
Індуктыўнасць (мГн) |
6 да 8 |
||
|
Частата асцылятара (кГц) |
2.5 |
||
|
Ізаляцыя вентыляў |
IP65 |
||
Асаблівасці:
▶ Клапан для кантролю як напрамку, так і расходу гідраўлічнай вадкасці
▶ Для мантажу падкладкі
▶ Электрычная зваротная сувязь па становішчы
▶ Шпуля кіравання з цэнтрам спружыны
▶ Нізкі перапад ціску на кантрольных пляцоўках
▶ Клапан і электроннае кіраванне ад аднаго пастаўшчыка
▶ Схема мантажу ў адпаведнасці з DIN 24 340 форма A, ISO4401 і CETOP - RP121H
Ужыванне:
Накіраваны клапан 4WRE падыходзіць для закрытага контуру і шырока выкарыстоўваецца ў машынабудаванні, лёгкай прамысловасці, металургіі, шахтах, касмічных палётах і іншых галінах.
Накіраваныя клапаны тыпу 4WRE маюць прамое кіраванне з дапамогай прапарцыйных саленоідаў і выкарыстоўваюцца для кантролю напрамку і аб'ёму патоку.
Яны ў асноўным складаюцца з корпуса (1), золотника кіравання (4), дзвюх зваротных спружын (5), двух прапарцыйных саленоідаў (2) і пазіцыйнага пераўтваральніка (3).
Тып 4WRE6...10B... і 4WRE10... 10B...(3-пазіцыйны)
Калі саленоід «a» (2) знаходзіцца пад напругай, золотник перамяшчаецца ўправа, ход прапарцыйны ўваходнаму электрычнаму сігналу. Шпулька кіравання (4) прымушае V-вобразныя канаўкі паступова адкрывацца для патоку. Становішча золотника кіравання (4) кантралюецца датчыкам становішча (3). У электронным кіраванні фактычнае становішча золотника кіравання параўноўваецца з папярэдне зададзеным значэннем. Тут у нас ёсць схема кіравання становішчам, якая распазнае існуючыя адрозненні
паміж папярэдне зададзеным значэннем (камандавае значэнне) і значэннем зваротнай сувязі (фактычнае значэнне) і карэктуецца адпаведнымі сігналамі на адпаведных саленоідах. Пасля адключэння электрамагніта «a» (2) золотник вяртаецца ў цэнтральнае становішча з дапамогай зваротных спружын (5).
Структура прапарцыйнага клапана 4WRE6... і 4WRE10...
Тып 4WRE..A...10B/...(2-пазіцыйны клапан)
Прынцып гэтага тыпу клапана такі ж, як і 4wRE...10B/ .. Аднак гэты тып клапана мае толькі адзін датчык і адзін саленоід.
Структура прапарцыйнага клапана 4WRE6...A... 10B і 4WRE10...A... 10B
Сімвал прапарцыйнага накіраванага клапана 4WRE
