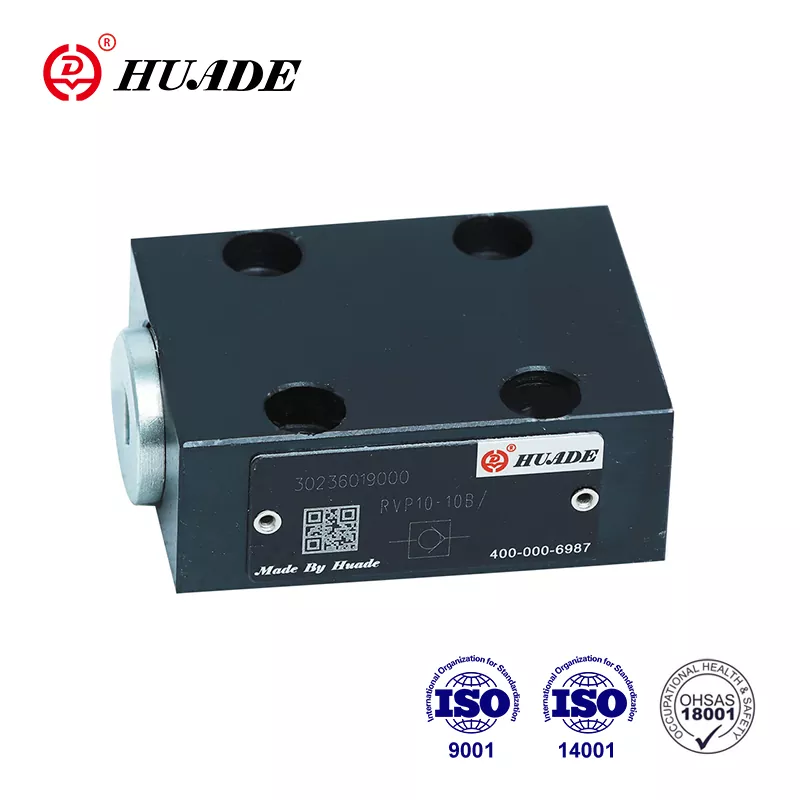

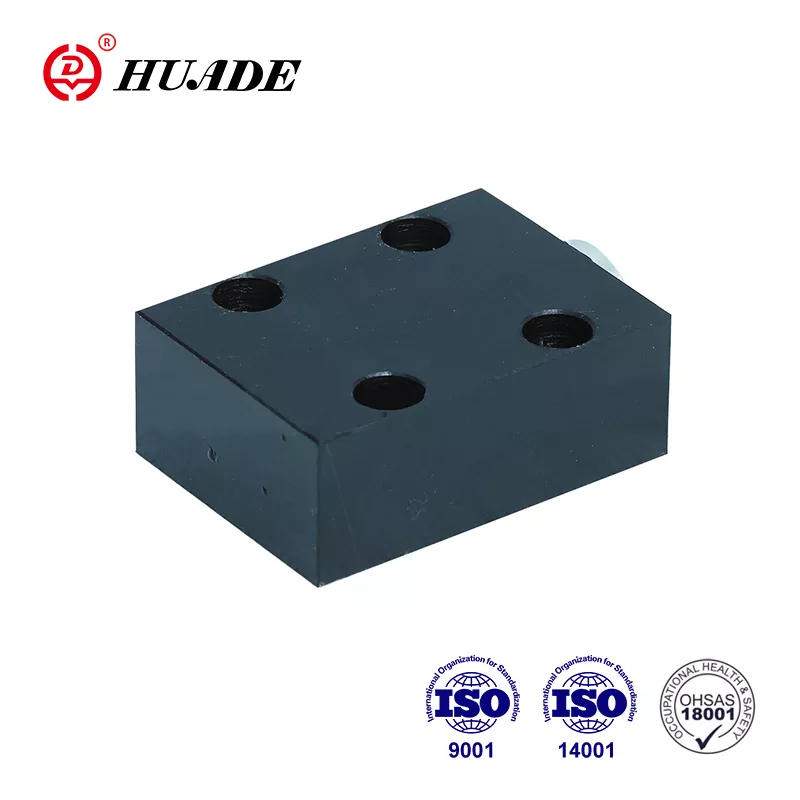

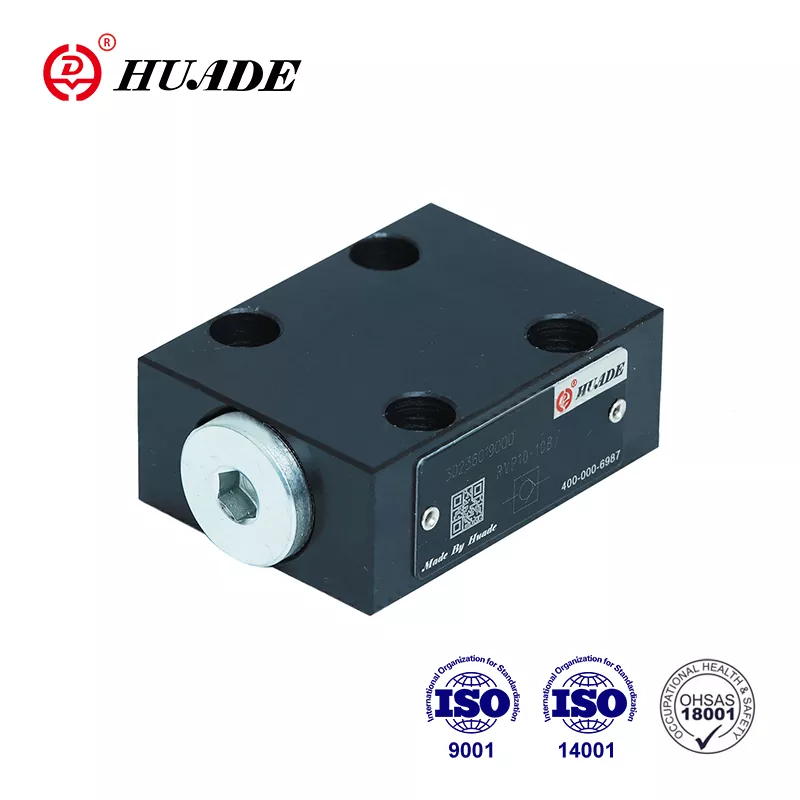

Зваротны клапан РВП 6

Супрацоўніцтва з Rexroth больш за 7 гадоў з 1979 года, зваротны клапан Huade® RVP 6 можа цалкам замяніць клапан таго ж тыпу, які прапануе Rexroth. Завод прайшоў ISO9001, ISO14001 і ISO45001. Зваротныя клапаны Huade шырока выкарыстоўваюцца ў інжынернай і будаўнічай тэхніцы, металургіі, станках і г.д. Усе зваротныя клапаны RVP 6 будуць праходзіць строгія выпрабаванні перад тым, як пакінуць завод, каб гарантаваць выдатную якасць.

Параметр прадукту зваротнага клапана РВП 6

Характарыстыка прадукту і прымяненне зваротнага клапана RVP 6

Асаблівасці:

▶ Злучэнне падкладкі

▶ Закрыццё без уцечак у адным кірунку

Ужыванне:

Зваротны клапан RVP 6 у асноўным выкарыстоўваецца на выхадзе з помпы ў якасці клапана зваротнага ціску і перепускного клапана.

Дэталі вытворчасці зваротнага клапана RVP 6

Зваротны клапан тыпу RVP 6 мае задачу, пераважна, закрываць паток без уцечкі ў адным кірунку і дазваляць свабодны паток у процілеглым кірунку. Ён у асноўным складаецца з корпуса (1), талеркі (2), спружыны сціску (3), і спружыннае сядзенне(4). Ход талеркі (2), якая наводзіцца на яе

знешні дыяметр, абмежаваны механічным упорам. Убудаваная спружына сціску (3) падтрымлівае рух закрыцця. Акрамя таго, спружына сціску (3) утрымлівае талерку (2) у закрытым становішчы, нават калі праз клапан няма патоку.

Сімвал

Структурная схема

①Корпус  ②Корпус  ③Спружына ④Спружына сядзенне

Заўвага аб зваротным клапане RVP 6

1. Вадкасць неабходна працадзіць. Мінімальная тонкасць фільтра складае 20 ㎛.

2. Рэзервуар павінен быць герметызаваны, а на ўваходзе паветра павінен быць усталяваны паветраны фільтр

3. Прадукты без падкладкі пры выхадзе з завода, калі яны патрэбныя, калі ласка, заказвайце спецыяльна.

4. Крапежныя шрубы клапана павінны мець высокі ўзровень інтэнсіўнасці (клас 10.9). Калі ласка, абярыце і выкарыстоўвайце іх у адпаведнасці з параметрамі, пералічанымі ў кнізе ўзораў

5. Шурпатасць паверхні, звязанай з клапанам, павінна складаць 0,8/

6. Аздабленне паверхні спалучанай часткі патрабуецца 0,01/100 мм.
