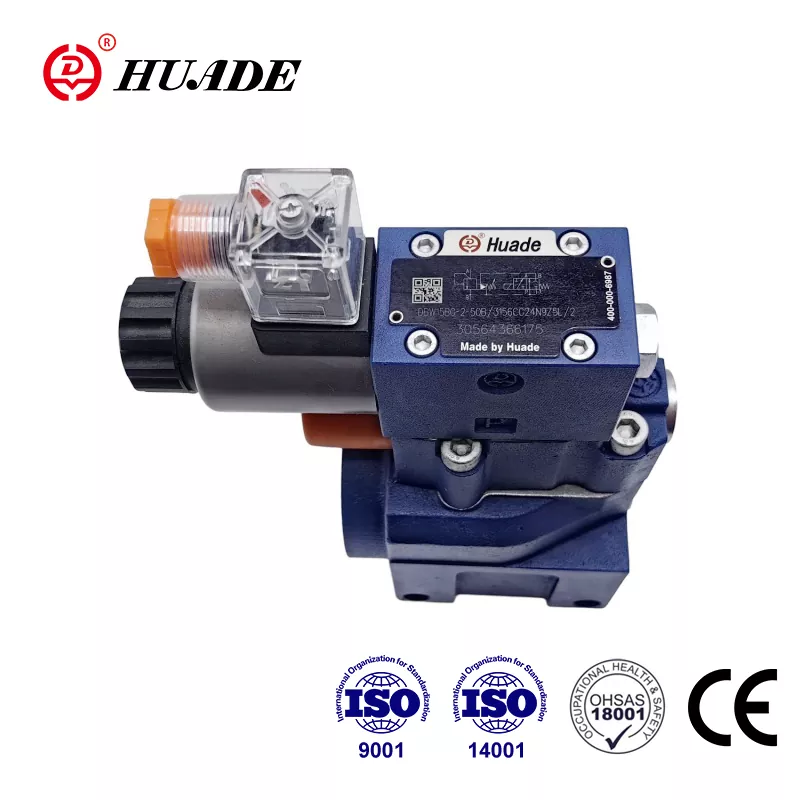

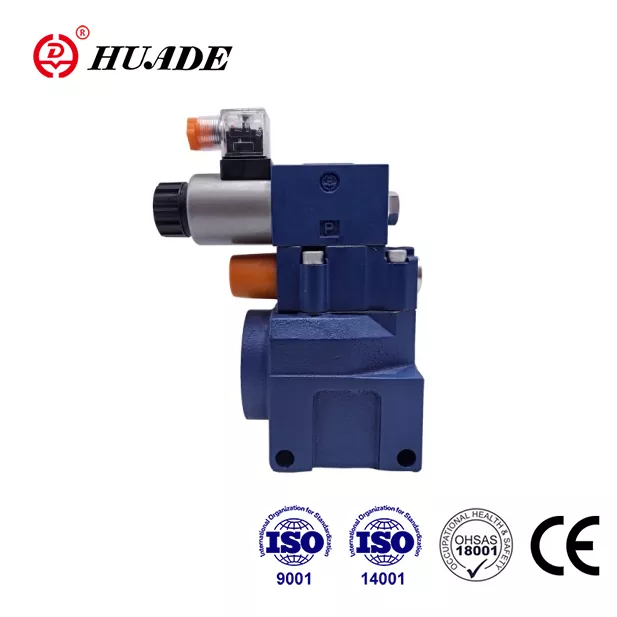

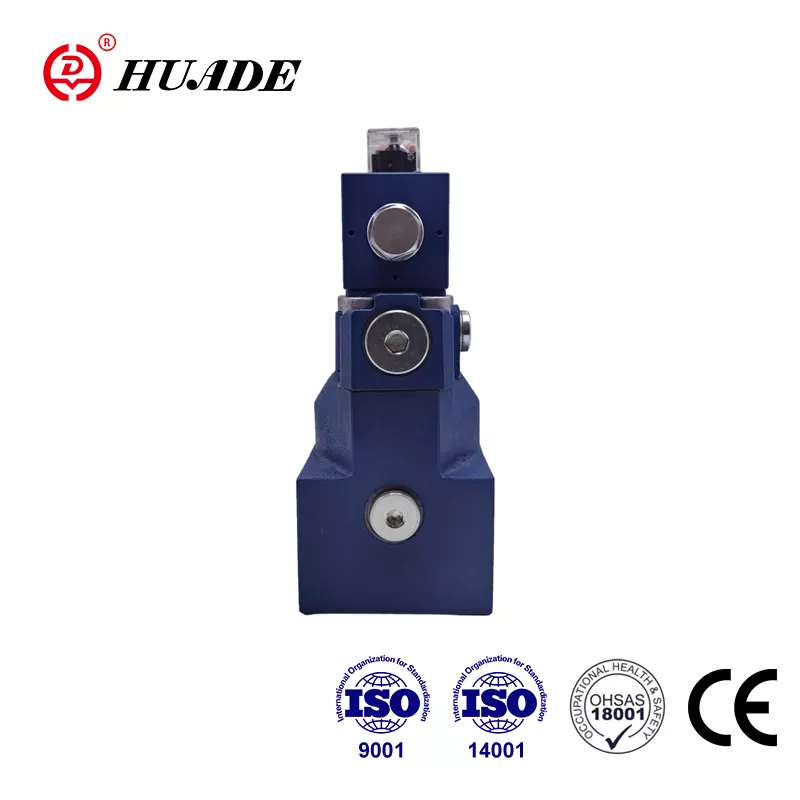

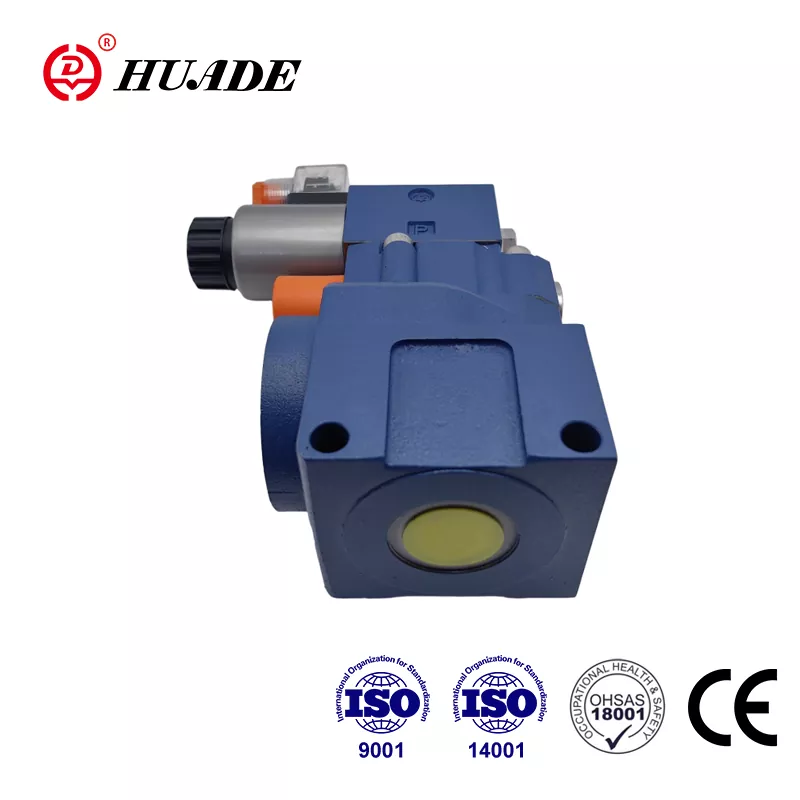

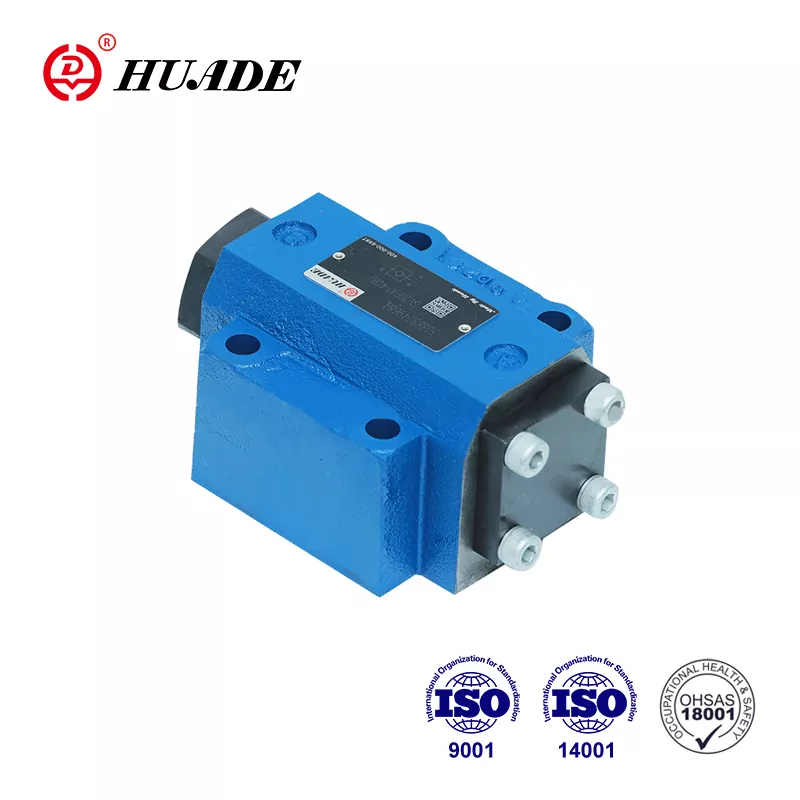

Клапан скіду ціску DBW 20

Huade Hydraulic часта пастаўляе гідраўлічныя клапаны такой жа якасці, што і маркі першай лініі, але па больш даступных цэнах. Клапан скіду ціску DBW 20 можа параўнацца з Rexroth па прадукцыйнасці і параметрах. Прычына ў тым, што Huade Hydraulic прадставіла перадавыя тэхналогіі ад Rexroth дзякуючы двум доўгатэрміновым супрацоўніцтву з Rexroth. Як вытворца са значнай сілай у галіне гідраўлічнай трансмісіі і кіравання, Huade Hydraulic надае больш увагі практычнасці сваіх клапанаў ціску і карыстаецца перавагай на рынку. Усе філіялы прадпрыемства прайшлі ISO9001, ISO14001 і OH SAS18001. Huade® з'яўляецца вядомым нацыянальным брэндам Кітая дзякуючы надзейнай якасці і стабільнай працы сваёй прадукцыі.

Параметр прадукту клапана скіду ціску DBW 20

Характарыстыка прадукту і прымяненне клапана скіду ціску DBW 20

Асаблівасці:

▶ Мантаж падкладкі

▶ Схема пераносу ў адпаведнасці з DIN 24 340, форма E, ISO 6264 і CETOP - RP 121H

▶ Злучэнне труб

▶ Устаўце злучэнне

▶ Тры элемента рэгулявання:

. Паваротная ручка

. Шасціграннік. шруба з галоўкай і ахоўным каўпачком

. Паваротная ручка са шкалой, якая замыкаецца

▶ Разгрузка з электрамагнітным кіраваннем праз убудаваны золотниковый клапан

Ужыванне:

Асноўнай функцыяй клапанаў скіду ціску DBW 20 з'яўляецца абмежаванне і электрамагнітнае прывядзенне ў дзеянне разгрузкі кантрольнага ціску.

Раздзел і сімвалы клапана скіду ціску DBW 20

Генерал

Клапаны скіду ціску з пілотным кіраваннем DBW складаюцца ў асноўным з галоўнага клапана (1) з галоўным золотником (3) і клапана з пілотным кіраваннем (2) з элементам рэгулявання ціску.

Клапан скіду ціску тыпу DB

Ціск у порце A дзейнічае на галоўны золотник (3). У той жа час ціск аказваецца праз лініі кіравання (6) і (7), якія аснашчаны адтулінамі (4) і (5), на падпружыненым баку асноўнай шпулькі (3) і на шарыку (8). ) у пілотным клапане кіравання (2). Калі ціск у порце А перавышае клапан, усталяваны на спружыне (9), шарык (8) адчыняецца супраць спружыны (9).

Сігнал для гэтага паступае знутры па лініях кіравання (10) і (6) ад порта A. Вадкасць пад ціскам на спружыністым баку асноўнай шпулькі (3) цяпер цячэ праз лінію кіравання (7), адтуліну (11). ) і шар (8) у спружынную камеру (12). З-за адтулін (4) і (5) адбываецца падзенне ціску на галоўным золотнике (3), злучэнне ад порта A да порта B адкрыта. Цяпер вадкасць пад ціскам цячэ з порта А ў порт В, падтрымліваючы зададзены працоўны ціск.

Клапан скіду ціску можна разгрузіць або пераключыць на іншы ціск (другая ступень ціску) праз порт «X» (15).

Клапан скіду ціску тыпу DBW

Функцыя гэтага клапана ў асноўным такая ж, як і клапана тыпу DB

Аднак разгрузка на галоўным шпулі (3) дасягаецца прывядзеннем у дзеянне ўбудаванага накіравальнага клапана (16).

структура DBW...50B

Сімвал DBW...50B

Заўвага

1. Вадкасць неабходна адфільтраваць. Мінімальная тонкасць фільтра складае 20 ㎛.

2. Рэзервуар павінен быць герметызаваны, а на ўваходзе паветра павінен быць усталяваны паветраны фільтр.

3. Прадукты без падкладкі пры выхадзе з завода, калі яны патрэбныя, калі ласка, заказвайце спецыяльна.

4. Шрубы мацавання клапана павінны мець высокі ўзровень інтэнсіўнасці (клас 10.9). Калі ласка, абярыце і выкарыстоўвайце іх у адпаведнасці з параметрамі, пералічанымі ў кнізе ўзораў.

5. Неабходная шурпатасць паверхні, звязанай з клапанам, складае 0,8.

6. Аздабленне паверхні спалучанай часткі патрабуецца 0,01/100 мм.
