Уявіце, што вы дырыжыруеце аркестрам. Вы не проста кажаце музыкам граць «гучна» або «ціха» - вы робіце ім тонкія жэсты рукамі, якія кажуць «крыху цішэй», «паступова гучней» або «трымайце тую ж гучнасць». Гідраўлічны прапарцыянальны клапан падобны на праваднік для гідраўлічнай вадкасці, забяспечваючы бесступенчатае кіраванне замест простага "ўключэння" ці "выключэння".
Для асноў, пачніце зшто такое прапарцыйны клапан.
Аналогія кавярні
Падумайце аб прапарцыйным клапане, як эспрэса-машына ў вашай любімай кавярні. Барыста не проста перамыкае пераключальнік, каб атрымаць ідэальны эспрэса - яны паступова павялічваюць ціск, старанна кантралююць хуткасць патоку і ўносяць карэкціроўкі ў рэжыме рэальнага часу ў залежнасці ад таго, як кава экстрагуецца. Падобным чынам прапарцыянальны клапан бесперапынна рэгулюе сваё становішча на аснове электрычнай зваротнай сувязі, каб забяспечыць патрэбную колькасць гідраўлічнай магутнасці.
Як працуюць гідраўлічныя прапарцыйныя клапаны? Пакрокавае падарожжа
Давайце прасочым шлях кіравання ад электрычнага сігналу да дакладнага гідраўлічнага дзеяння.
[Гл. падрабязнае тлумачэннеяк працуюць прапарцыйныя клапаны.]
1Камандны цэнтр (кантрольны сігнал)
PLC (праграмуемы лагічны кантролер) або іншая сістэма кіравання пасылае электрычны сігнал - звычайна 0-10 вольт, 4-20 міліампер або нават лічбавыя каманды праз прамысловыя сеткі, такія як CANbus або Ethernet.
2Перакладчык (прапарцыйны саленоід)
Прапарцыйны саленоід клапана дзейнічае як транслятар, пераўтвараючы электрычную энергію ў механічную сілу. У адрозненне ад звычайных саленоідаў, якія «ўключаны» або «абясточаны», прапарцыйныя саленоіды ствараюць сілу, прама прапарцыйную сіле ўваходнага сігналу.
3Дакладны рухавік (залатнік клапана)
Гэтая механічная сіла штурхае золотник клапана - дакладна апрацаваны цыліндрычны кампанент - у дакладныя пазіцыі. Калі шпулька рухаецца, яна адкрывае адтуліны рознага памеру (так званыя порты), якія кантралююць паток вадкасці.
4Разумная пятля зваротнай сувязі (датчык LVDT)
Удасканаленыя прапарцыйныя клапаны ўключаюць LVDT (лінейны пераменны дыферэнцыяльны трансфарматар), які пастаянна кантралюе становішча золотника. Гэта стварае замкнёную сістэму, якая аўтаматычна карэктуе знешнія перашкоды, змены тэмпературы і знос.
Рэальны прыклад
Калі аператар экскаватара перамяшчае джойсцік напалову, прапарцыянальны клапан атрымлівае сігнал 50%. Золотнік перамяшчаецца ў становішча, якое забяспечвае роўна палову максімальнага патоку ў гідраўлічны цыліндр, што прыводзіць да плаўнага, кантраляванага руху рукі роўна на палове хуткасці.
Прапарцыйны клапан супраць серваклапана супраць клапана ўключэння/выключэння: канчатковае параўнанне
Разуменне адрозненняў паміж тыпамі клапанаў мае вырашальнае значэнне для правільнага выбару:
| Асаблівасць | Клапан уключэння/выключэння | Прапарцыйны клапан | Сервоклапан |
|---|---|---|---|
| Тып кіравання | Двайковы (адкрыты/закрыты) | Бясконцае пазіцыянаванне | Звышдакладнае пазіцыянаванне |
| Час водгуку | 10-100 мілісекунд | 5-50 мілісекунд | 1-10 мілісекунд |
| Дакладнасць | ±5-10% | ±1-3% | ±0,1-0,5% |
| Кошт | 50-500 даляраў | 500-5000 даляраў | 2000-20000 долараў |
| Тыповыя прымянення | Простае кіраванне ўключэннем і выключэннем | Агульная аўтаматызацыя | Высокадакладныя сістэмы |
| Тэхнічнае абслугоўванне | Нізкі | Сярэдні | Высокі |
| Адчувальнасць да забруджвання | Нізкі | Сярэдні | Вельмі высокі |
| Энергаэфектыўнасць | Бедны | Добра | Выдатна |
Калі выбіраць кожны тып
Выбірайце клапаны ўключэння/выключэння, калі:
Дастаткова простага кіравання пускам і прыпынкам • Бюджэт надзвычай абмежаваны • Навакольнае асяроддзе з высокім забруджваннем • Рэсурсы на тэхнічнае абслугоўванне абмежаваныя
Выбірайце прапарцыйныя клапаны, калі:
Вам патрэбна рэгуляванне хуткасці/ціску • Энергаэфектыўнасць мае значэнне • Плаўная праца важна • Патрабуецца ўмераная дакладнасць
Выбірайце сервакраны, калі:
Звышвысокая дакладнасць мае вырашальнае значэнне • Патрэбна вельмі хуткая рэакцыя • Бюджэт дазваляе атрымаць высокую прадукцыйнасць • Можна падтрымліваць чыстае асяроддзе
Тыпы гідраўлічных прапарцыйных клапанаў: пошук ідэальнага падыходу
Па функцыях: тры асноўныя катэгорыі

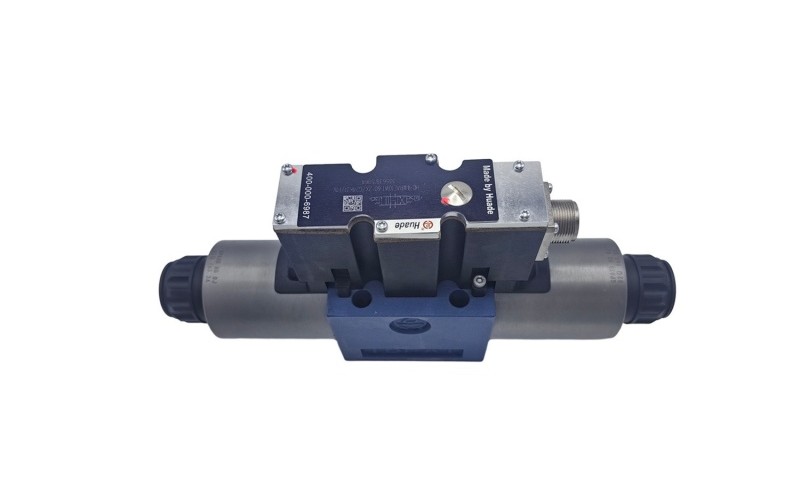

1. Клапаны прапарцыйнага кіравання
Што яны робяць:Кантралюйце кірунак і хуткасць гідраўлічных прывадаў
Думайце пра гэта як:Разумны кантролер дарожнага руху, які не толькі рэгулюе рух, але і кантралюе абмежаванні хуткасці
Распаўсюджаныя мадэлі:Серыя Bosch Rexroth 4WRA, серыя Parker D1FB
Лепшае для:Станкі, ліццё пад ціскам, агульная аўтаматызацыя

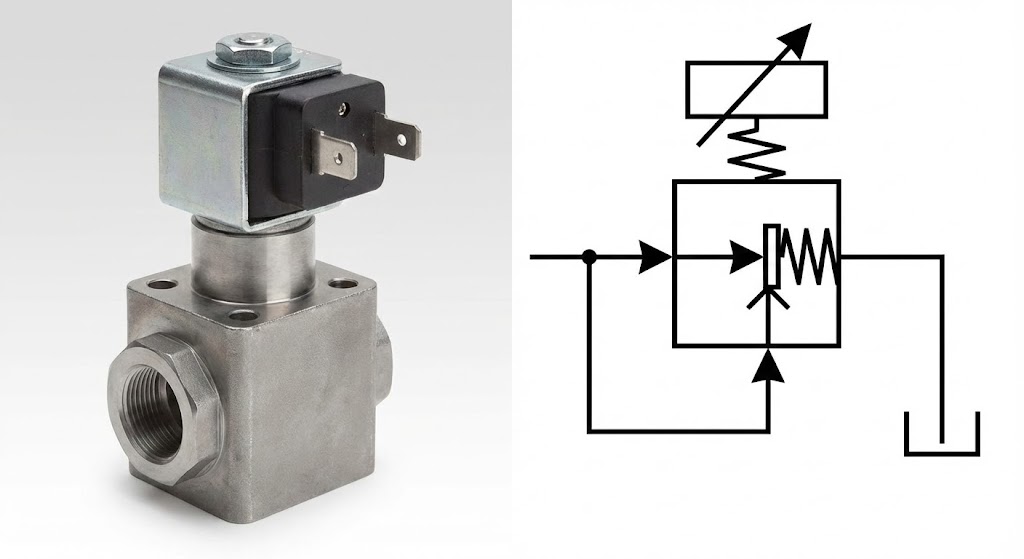

2. Прапарцыйныя клапаны рэгулявання ціску
Што яны робяць:Падтрымлівайце дакладны ціск у сістэме незалежна ад патрабаванняў патоку
Думайце пра гэта як:Разумны рэгулятар ціску вады, які падтрымлівае ідэальны ціск у душы, нават калі хтосьці ўключае посудамыйную машыну
Тыпы:Клапаны скіду ціску, рэдукцыйныя клапаны, клапаны паслядоўнасці ціску
Лепшае для:Прэсавыя аперацыі, сістэмы заціску, выпрабаванне ціскам

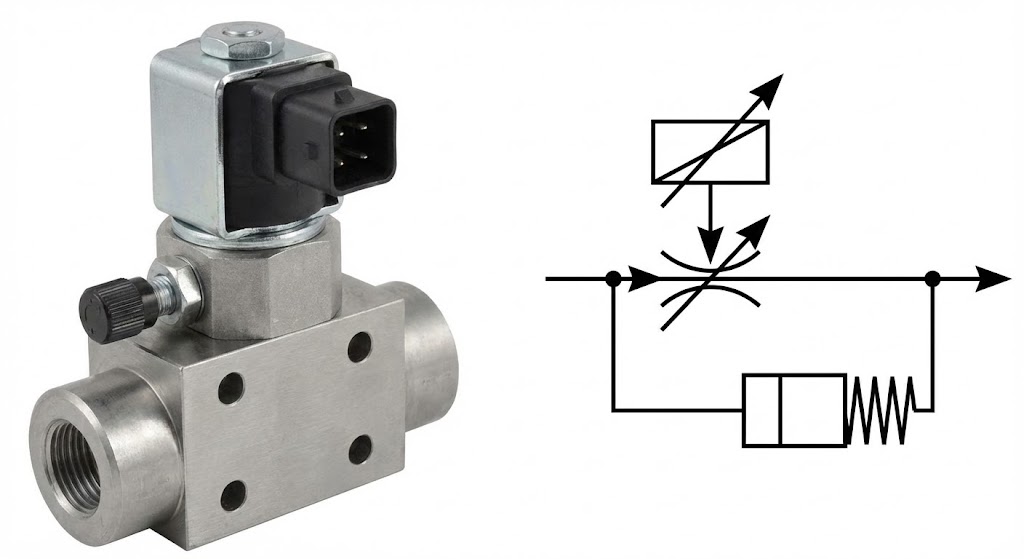

3. Клапаны рэгулявання прапарцыйнага расходу
Што яны робяць:Падтрымлівайце дакладны расход незалежна ад змен ціску
Думайце пра гэта як:Сістэма круіз-кантролю гідраўлічнага патоку
Часта ўключаюць:Кампенсатары ціску для незалежнага ад нагрузкі кантролю
Лепшае для:Кантроль хуткасці, сінхранізаваныя аперацыі, вымяральныя прыкладанні
Па канструкцыі: разуменне механікі

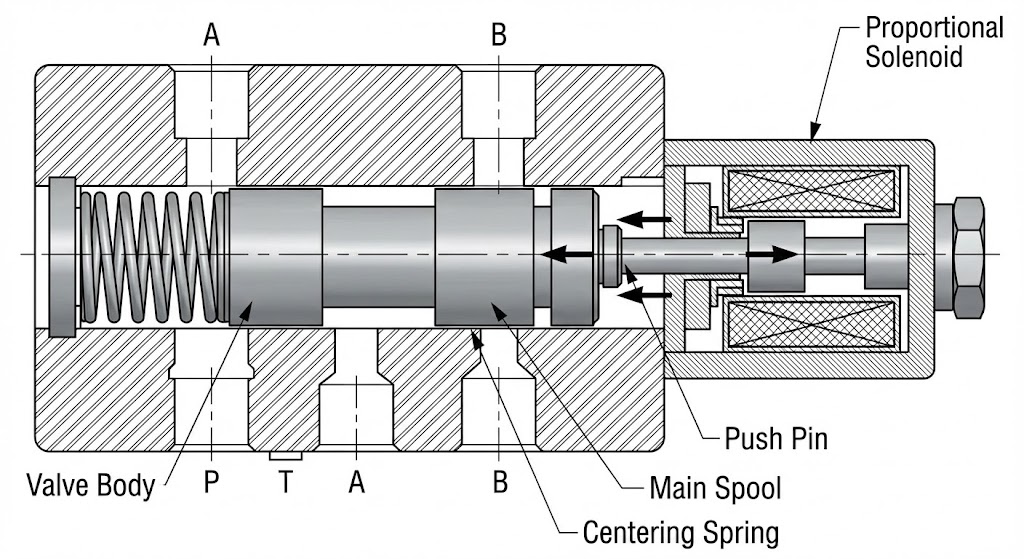

Прапарцыйныя клапаны прамога дзеяння
• Электрамагніт непасрэдна рухае галоўную катушку
• Больш простая канструкцыя, меншы кошт
• Хуткасць патоку звычайна да 100 галлонаў у хвіліну
• Намінальныя паказчыкі ціску да 3000 PSI
• Ідэальна падыходзіць для: прыкладанняў сярэдняга памеру з умеранымі патрабаваннямі да прадукцыйнасці

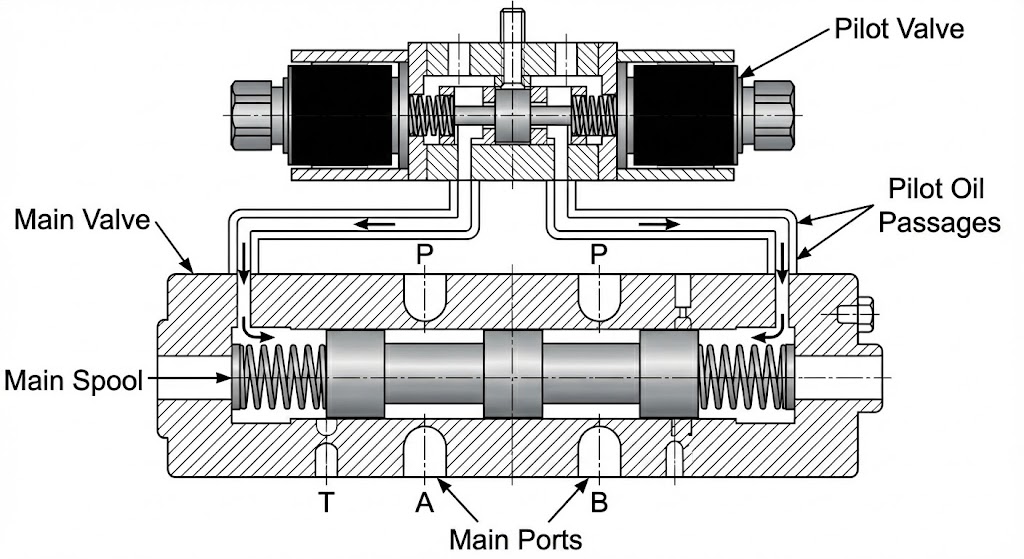

Прапарцыйныя клапаны з пілотным кіраваннем
• Малы пілотны клапан кіруе працай галоўнага клапана
• Больш высокі расход і ціск
• Паток да 500+ GPM
• Паказчыкі ціску да 5000+ PSI
• Ідэальна падыходзіць для: вялікіх прамысловых сістэм і мабільнага абсталявання
Характарыстыкі прадукцыйнасці, якія маюць значэнне: глыбокае тэхнічнае апусканне
Разуменне ўзаемасувязі сігнал-паток
Сутнасць прадукцыйнасці прапарцыйнага клапана заключаецца ў тым, наколькі дакладна ён пераўтварае электрычныя сігналы ў гідраўлічны выхад. Вось што азначаюць асноўныя характарыстыкі:
Лінейнасць (±0,5% да ±3%)
Уявіце, што вы малюеце прамую лінію на міліметровай паперы. Лінейнасць вымярае, наколькі блізкая фактычная прадукцыйнасць вашага клапана да ідэальнай прамой лініі. Лепшая лінейнасць азначае больш прадказальны кантроль.
Гістэрэзіс (±0,5% да ±5%)
Гэта вымярае розніцу ў выхадзе, калі вы набліжаецеся да аднаго і таго ж зададзенага значэння з розных бакоў. Думайце пра гэта як пра люфт у рулявым коле - меншы гістэрэзіс азначае больш дакладны кантроль.
Паўтараемасць (±0,1% да ±2%)
Наколькі паслядоўна клапан выконвае адну і тую ж аперацыю? Гэта як папрасіць баскетбаліста зрабіць штрафныя кідкі - лепшая паўтаральнасць азначае больш надзейную гульню.
Час водгуку (5-100 мілісекунд)
Як хутка клапан рэагуе на змены сігналу? Для дынамічных прыкладанняў больш хуткі адказ прадухіляе нестабільнасць сістэмы і павышае прадукцыйнасць.
Матэматыка за магіяй: ураўненні плыні
Асноўнае ўраўненне патоку для прапарцыйных клапанаў:
Q = Cd × A × √(2ΔP/ρ)
Дзе:
Q = хуткасць патоку
Cd = Каэфіцыент расходу
A = Плошча адкрыцця клапана (кантралюецца становішчам золотника)
ΔP = розніца ціску на клапане
ρ = шчыльнасць вадкасці
Гэта ўраўненне паказвае, чаму прапарцыйныя клапаны настолькі эфектыўныя: дакладна кантралюючы плошчу (A), яны забяспечваюць дакладны кантроль патоку незалежна ад змены ціску.
Рэальныя гісторыі поспеху: прыкладанні, якія трансфармуюць галіны
Прыклад 1: Рэвалюцыя ліцця пад ціскам
Задача:Вытворца аўтамабільных дэталяў змагаўся з неадпаведнасцю ўпырску пластыка, што прывяло да 20% лому і скаргаў кліентаў.
Рашэнне:Укараненне прапарцыйных клапанаў Moog D941 для кантролю хуткасці ўпырску і ціску.
Працэс:
• Фаза хуткасці: клапан забяспечвае хуткі, кантраляваны ўпырск для запаўнення 95% формы
• Фаза ўпакоўкі/ўтрымання: плаўны пераход да дакладнага кантролю ціску
• Фаза аднаўлення: кіраванае кручэнне шрубы для наступнай падрыхтоўкі стрэлу
Прыклад 2: Дакладнасць мабільнага абсталявання
Задача:Кліенты вытворцы кранаў скардзіліся на рэзкія рухі грузу, якія выклікалі праблемы з бяспекай і страты прадукцыйнасці.
Рашэнне:Сістэма прапарцыйнага клапана Danfoss PVG 48 з электроннымі джойсцікамі.
Трансфармацыя:
• Раней: бінарнае кіраванне клапанам выклікала рэзкія запускі/спыны
• Пасля: плыўнае паскарэнне/запаволенне ў адпаведнасці з уводам аператара
• Пашыраныя функцыі: вызначэнне нагрузкі для павышэння энергаэфектыўнасці, электроннае кіраванне для дакладнага пазіцыянавання
Прыклад 3: Дакладнасць сталеліцейнага завода
Задача:Сталёвапракатны стан патрабаваў дакладнага кантролю ціску для пастаяннай таўшчыні прадукту (допуск ±0,01 мм).
Рашэнне:Прапарцыйныя клапаны ціску ATOS DPZO з убудаваным кіраваннем зваротнай сувяззю.
Інавацыя:
• Вымярэнне таўшчыні ў рэжыме рэальнага часу вяртаецца да сістэмы кіравання клапанам
• Аўтаматычнае рэгуляванне ціску кампенсуе змены матэрыялу
• Кантроль па замкнёным контуры падтрымлівае пастаянную сілу, нягледзячы на змены хуткасці
Выбар правільнага прапарцыйнага клапана: кіраўніцтва па выбары
Крок 1: Вызначце сістэмныя патрабаванні
Кантрольны спіс характарыстык прадукцыйнасці:
• Максімальны ціск у сістэме: _____ PSI
• Неабходная хуткасць патоку: _____ галлонаў у хвіліну
• Дыяпазон працоўных тэмператур: ад _____ да _____ °F
• Патрабаванні да часу водгуку: _____ мілісекунд
• Неабходная дакладнасць: ±_____ %
• Тып сігналу кіравання: напружанне / ток / лічбавы
Крок 2: Асаблівасці прымянення
Для вытворчасці/прамысловых прымянення:
• Разгледзьце клапаны з убудаванай электронікай (серыя Bosch Rexroth 4WRA)
• Шукайце магчымасці сувязі fieldbus
• Аддавайце прыярытэт паўтаральнасці і доўгатэрміновай стабільнасці
Для мабільнага абсталявання:
• Выбірайце клапаны, разлічаныя на вібрацыю і ўдары (серыя Danfoss PVG)
• Улічвайце патрабаванні герметызацыі навакольнага асяроддзя
• Ацаніце энергаспажыванне для сістэм, якія працуюць ад батарэі
Для аэракасмічных/крытычных прыкладанняў:
• Выберыце клапаны з рэзервовай сістэмай зваротнай сувязі
• Разгледзьце спецыяльныя матэрыялы для экстрэмальных тэмператур
• Ацаніце характарыстыкі рэжыму адмовы
