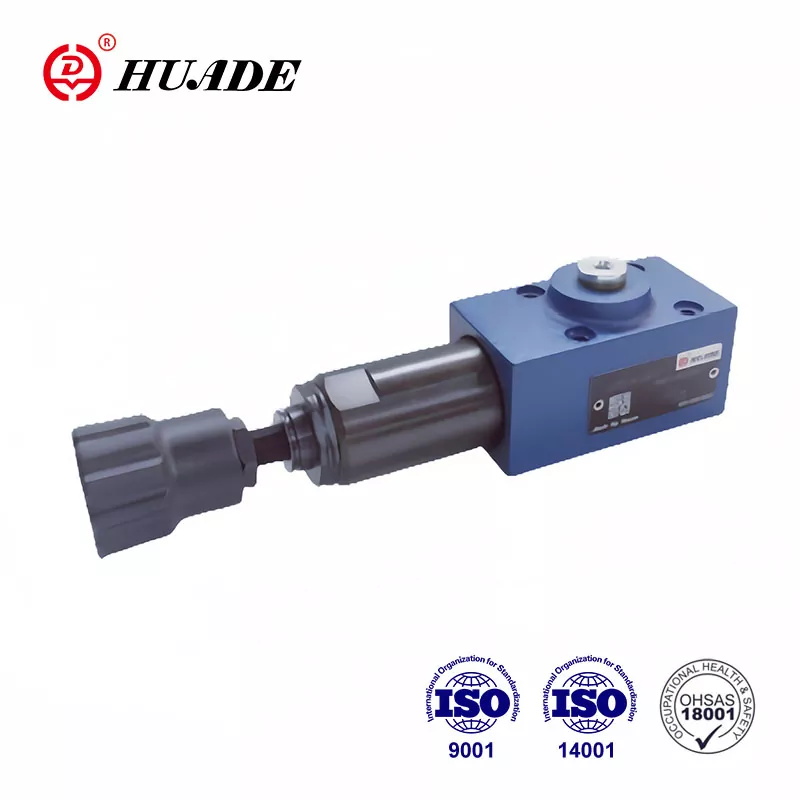

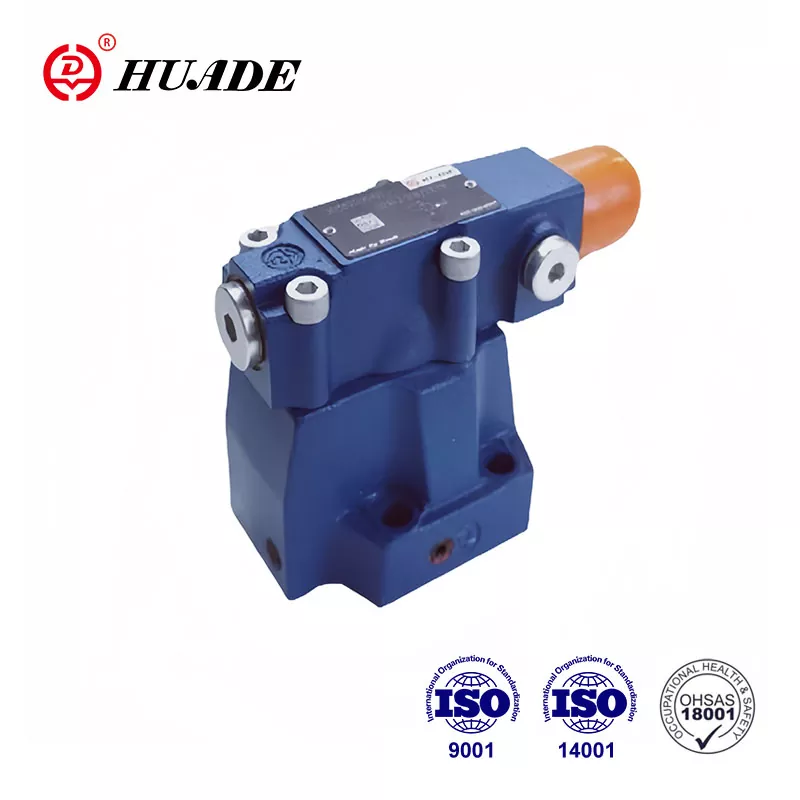

Клапан паслядоўнасці ціску DZ 6 DP

Клапан тыпу DZ 6 DP - гэта клапан паслядоўнасці ціску з прамым кіраваннем. Дзякуючы двум доўгатэрміновым і паглыбленым супрацоўніцтву з Rexroth, гідраўлічныя клапаны ціску Huade® могуць параўнацца з Rexroth па прадукцыйнасці. Гэты клапан паслядоўнасці ціску можа быць шырока выкарыстаны ў гідраўлічнай сістэме пад'ёмна-транспартных машын, будаўнічай тэхнікі, прамысловых транспартных сродкаў, станкоў, караблёў, металургічнага і іншага абсталявання.

Параметр прадукту паслядоўнага клапана ціску DZ 6 DP

Характарыстыка прадукту і прымяненне клапана паслядоўнасці ціску DZ 6 DP

Асаблівасці:

▶ Для мантажу падкладкі

▶ 5 ступеняў ціску

▶ 4 рэгулявальныя элементы:

. Паваротная ручка

. Шруба з шасціграннікам і ахоўным каўпачком,

Паваротная ручка са шкалой, якая замыкаецца

Паваротная ручка са шкалой

▶ Зваротны клапан, дадаткова

▶ Схема мантажу ў адпаведнасці з DIN 24 340, форма A, ISO 4401 і CETOP - RP 121H

Ужыванне:

Клапан паслядоўнасці ціску DZ 6 DP выкарыстоўваецца для падлучэння другой сістэмы ў залежнасці ад ціску.

Раздзел і сімвал клапана паслядоўнасці ціску DZ 6 DP

Настройка паслядоўнага ціску ажыццяўляецца з дапамогай рэгулявальнага элемента (4).

Спружына (3) утрымлівае золотник кіравання (2) у нейтральным становішчы, клапан заблакаваны. Ціск у канале P прысутнічае на паверхні золотника золотника кіравання (2) насупраць спружыны (3) праз лінію кіравання (6).

Калі ціск у канале P дасягае зададзенага значэння спружыны (3), золотник кіравання (2) перамяшчаецца ўлева і злучэнне P з A адкрываецца. Сістэма ў канале А падключаецца без зніжэння ціску, які падае ў канале Р.

Сігнал кіравання паступае ўнутры праз лінію кіравання (6) з канала P або звонку праз порт B (X).

У залежнасці ад выкарыстання клапана зліў уцечкі масла ажыццяўляецца звонку праз порт T(Y) або ўнутры праз порт A.

будова ДЗ 6 ДП 1 -50Б

Умоўныя абазначэнні ДЗ 6 ДП-10Б
