У свеце сістэм кантролю вадкасці дакладнасць і надзейнасць маюць першараднае значэнне. Незалежна ад таго, працуеце вы ў прамысловай аўтаматызацыі, гідраўлічных сістэмах або пнеўматычных прылажэннях, здольнасць кантраляваць хуткасць патоку з выключнай дакладнасцю можа зрабіць розніцу паміж аптымальнай прадукцыйнасцю і адмовай сістэмы. Тут у гульню ўступаюць прапарцыйныя клапаны, якія служаць складанымі прыладамі кіравання, якія зрабілі рэвалюцыю ў падыходзе інжынераў да кіравання вадкасцю.
Разуменне асноў

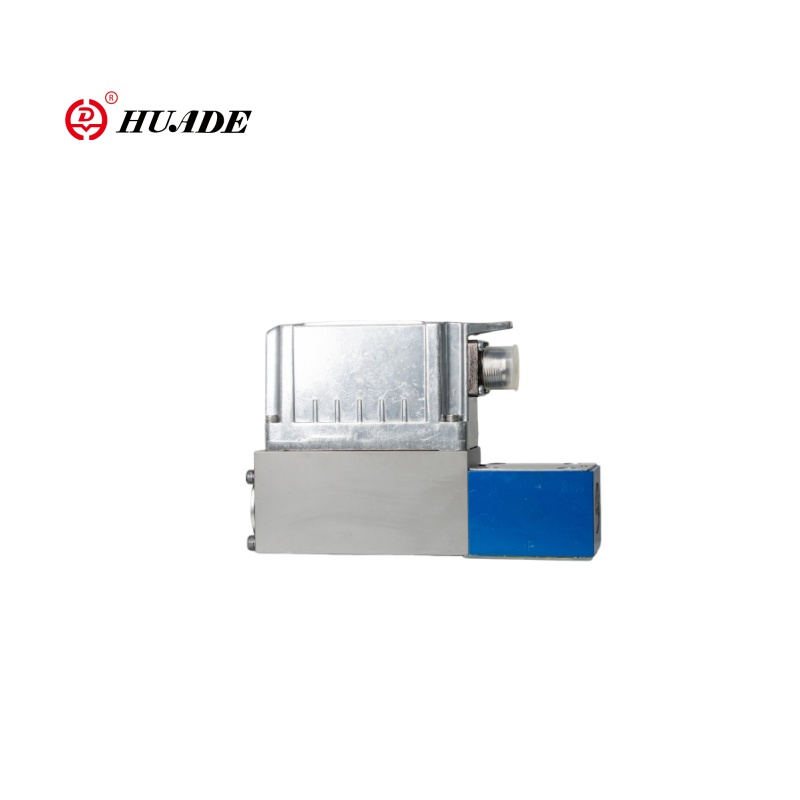

A клапан прапарцыйнага расходу (мастацтвапрапарцыйны клапансямейства) — удасканалены тып рэгулюючага клапана, які рэгулюе расход вадкасці прама прапарцыйна ўваходнаму сігналу, як правіла, электрычнаму току або напрузе. У адрозненне ад традыцыйных клапанаў уключэння/выключэння, якія проста адчыняюцца або зачыняюцца, клапаны прапарцыйнага патоку забяспечваюць бесступенчатае кіраванне ў межах працоўнага дыяпазону. Гэта азначае, што яны могуць падтрымліваць любую жаданую хуткасць патоку ад нуля да максімальнай магутнасці, дынамічна рэагуючы на зменлівыя патрабаванні сістэмы.
«Прапарцыйны» аспект адносіцца да лінейнай залежнасці паміж уваходным сігналам і становішчам адкрыцця клапана. Напрыклад, калі клапан атрымлівае 50% уваходнага сігналу, ён адкрыецца на 50% ад сваёй максімальнай прапускной здольнасці, забяспечваючы прыкладна 50% ад максімальнай хуткасці патоку. Такое прадказальнае паводзіны робіць гэтыя клапаны неацэннымі ў прыкладаннях, якія патрабуюць дакладнага кантролю патоку.
Як працуюць прапарцыйныя клапаны
Праца клапана прапарцыйнага патоку сканцэнтравана вакол яго электроннай сістэмы кіравання і механічнага прывада. Клапан атрымлівае аналагавы ўваходны сігнал, звычайна a4-20 мАтокавая пятля або0-10 Всігнал напружання ад сістэмы кіравання, такой як ПЛК (праграмуемы лагічны кантролер) або спецыяльнага кантролера патоку. [Зразумецьяк працуюць прапарцыйныя клапанымеханічна]
Гэты электрычны сігнал апрацоўваецца ўнутранай электронікай клапана, якая ператварае яго ў механічны рух з дапамогай розных тэхналогій прывада. Самыя распаўсюджаныя прывады ўключаюць прапарцыйныя электрамагніты, серварухавікі або прывады з гукавымі шпулькамі. Гэтыя прывады дакладна пазіцыянуюць элемент рэгулявання патоку клапана - як правіла, шпульку, талерку або іголку - для дасягнення жаданага адкрыцця патоку.
Многія сучасныя прапарцыйныя клапаны ўключаюць у сябезамкнёныя сістэмы зваротнай сувязіз дапамогай датчыкаў становішча або датчыкаў патоку. Гэтая зваротная сувязь дазваляе клапану бесперапынна кантраляваць сваё фактычнае становішча або выніковую хуткасць патоку і рабіць карэкціроўкі ў рэжыме рэальнага часу для падтрымання дакладнасці, нават калі ўмовы сістэмы змяняюцца з-за змены ціску або ваганняў тэмпературы.
Тыпы і канфігурацыі
Клапаны прапарцыйнага патоку бываюць некалькіх канфігурацый, якія падыходзяць для розных прыкладанняў. Клапаны прамога дзеяння кантралююць паток праз адзіны порт, што робіць іх ідэальнымі для простых задач рэгулявання патоку. Клапаны з пілотным кіраваннем выкарыстоўваюць невялікую пілотную ступень для кіравання большай асноўнай прыступкай, забяспечваючы высокую прапускную здольнасць пры захаванні дакладнай адчувальнасці кіравання.
Двуххадавыя прапарцыйныя клапаныкантралююць паток у адным кірунку і звычайна выкарыстоўваюцца для рэгулявання патоку.Троххадовых краныможа накіроўваць паток паміж двума выхадамі або аб'ядноўваць патокі з двух уваходаў, што робіць іх прыдатнымі для адводу або змешвання.
Унутраная канструкцыя вар'іруецца ў залежнасці ад патрабаванняў прыкладання. Золотниковые клапаны забяспечваюць выдатныя характарыстыкі патоку і шырока распаўсюджаны ў гідраўлічных сістэмах. Талерчатыя клапаны забяспечваюць герметычныя магчымасці адключэння і часта выкарыстоўваюцца ў пнеўматычных прылажэннях. Ігольчастыя клапаны вылучаюцца ў прыкладаннях, якія патрабуюць вельмі дакладнай рэгулявання патоку, і часта сустракаюцца ў сістэмах дакладнага дазавання.
Прыкладанні ў розных галінах
Клапаны прапарцыйнага патоку знаходзяць прымяненне ў многіх галінах прамысловасці, дзе дакладны кантроль патоку мае вырашальнае значэнне. Увытворчасць і аўтаматызацыя, яны кантралююць хуткасць гідраўлічных цыліндраў і пнеўматычных прывадаў, забяспечваючы плыўнае і дакладнае кіраванне рухам на зборачных лініях, упаковачным абсталяванні і сістэмах апрацоўкі матэрыялаў.
Theаўтамабільная прамысловасцьшырока выкарыстоўвае гэтыя клапаны ў выпрабавальным абсталяванні, сістэмах распылення фарбы і гідраўлічных прэсах. Уаэракасмічны, яны важныя для кантролю патоку паліва, сістэм герметызацыі кабіны і гідраўлічных прывадаў кіравання палётам, дзе дакладнасць і надзейнасць не падлягаюць абмеркаванню.
Водаачышчальныя збудаваннівыкарыстоўваць клапаны прапарцыйнага патоку для дазавання хімікатаў, калі ў патокі вады неабходна дадаваць дакладныя колькасці хімікатаў для апрацоўкі. Theфармацэўтычная прамысловасцьабапіраецца на гэтыя клапаны для дакладнага дазавання інгрэдыентаў у працэсах вытворчасці лекаў, дзе дакладнасць непасрэдна ўплывае на якасць прадукцыі і адпаведнасць нарматыўным патрабаванням.
[Глпрымянення гідраўлічнага прапарцыйнага клапана]
Перавагі і выгады
Асноўная перавага прапарцыйных клапанаў заключаецца ў іхвыключная дакладнасць кіравання. Як правіла, яны могуць падтрымліваць дакладнасць патоку ў межах ±2-5% ад зададзенага значэння, значна пераўзыходзячы ручныя клапаны або простыя элементы кіравання ўключэння/выключэння. Гэтая дакладнасць выліваецца ў паляпшэнне якасці прадукцыі, памяншэнне адходаў і павышэнне эфектыўнасці працэсу.
Энергаэфектыўнасцьгэта яшчэ адна значная перавага. Забяспечваючы толькі дакладны паток, неабходны ў любы момант, клапаны прапарцыйнага патоку пазбаўляюць ад марнавання энергіі, звязанага з сістэмамі пастаяннага высокага патоку, якія выкарыстоўваюць клапаны скіду ціску або байпасныя контуры для кіравання залішнім патокам.
Магчымасці інтэграцыі гэтых клапанаў з сучаснымі сістэмамі кіравання дазваляюць выкарыстоўваць складаныя стратэгіі аўтаматызацыі. Яны могуць рэагаваць на некалькі ўваходных сігналаў, удзельнічаць у складаных алгарытмах кіравання і забяспечваць дыягнастычную зваротную сувязь з сістэмамі тэхнічнага абслугоўвання, падтрымліваючы стратэгіі прагназавання тэхнічнага абслугоўвання.
Меркаванні выбару
Пры выбары клапана прапарцыйнага расходу неабходна ўлічваць некалькі фактараў.Дыяпазон расходуз'яўляецца фундаментальным - клапан павінен адпавядаць як мінімальным, так і максімальным патрабаванням патоку прыкладання. Паказчыкі ціску павінны перавышаць максімальны ціск у сістэме, уключаючы любыя скокі ціску.
Час водгуку мае вырашальнае значэнне ў дынамічных праграмах. Некаторыя сістэмы патрабуюць хуткай змены патоку, а іншыя аддаюць перавагу стабільнасці перад хуткасцю. Сумяшчальнасць сігналу кіравання павінна адпавядаць даступным выхадам сістэмы кіравання, а патрабаванні да магутнасці павінны адпавядаць даступнаму электразабеспячэнню.
На выбар клапана ўплываюць такія ўмовы навакольнага асяроддзя, як экстрэмальныя тэмпературы, вібрацыя і ўзровень забруджвання. Сумяшчальнасць носьбітаў гарантуе, што матэрыялы клапана могуць працаваць з пэўнай вадкасцю без дэградацыі і забруджвання.
Заключэнне
Клапаны прапарцыйнага патоку ўяўляюць сабой краевугольную тэхналогію ў сучасных сістэмах кантролю вадкасці, забяспечваючы дакладнасць і гнуткасць, неабходныя ў сучасных складаных прыкладаннях. Іх здольнасць забяспечваць дакладнае, паўтаральнае кіраванне патокам пры бесперашкоднай інтэграцыі з электроннымі сістэмамі кіравання робіць іх незаменнымі ў розных галінах прамысловасці - ад вытворчасці да аэракасмічнай.
Паколькі аўтаматызацыя працягвае развівацца, а патрабаванні да дакладнасці становяцца ўсё больш жорсткімі, прапарцыйныя клапаны, несумненна, будуць гуляць яшчэ больш важную ролю ў стварэнні эфектыўных, надзейных і дакладных сістэм кантролю вадкасці. Для інжынераў і распрацоўнікаў сістэм разуменне магчымасцей і правільнага прымянення гэтых клапанаў вельмі важна для распрацоўкі аптымізаваных рашэнняў па кіраванні вадкасцю, якія адпавядаюць як бягучым патрэбам, так і будучым праблемам.
