У свеце гідраўлічных і пнеўматычных сістэм кантроль дакладнасці мае першараднае значэнне. Незалежна ад таго, кіруеце вы цяжкім абсталяваннем, абсталяваннем прамысловай аўтаматызацыі або складанымі вытворчымі сістэмамі, здольнасць дакладна кантраляваць паток і кірунак вадкасці можа зрабіць розніцу паміж бесперабойнай працай і дарагой неэфектыўнасцю. Тут прапарцыйныя клапаны ззяюць як адзін з найважнейшых кампанентаў сучасных гідраўлічных сістэм.

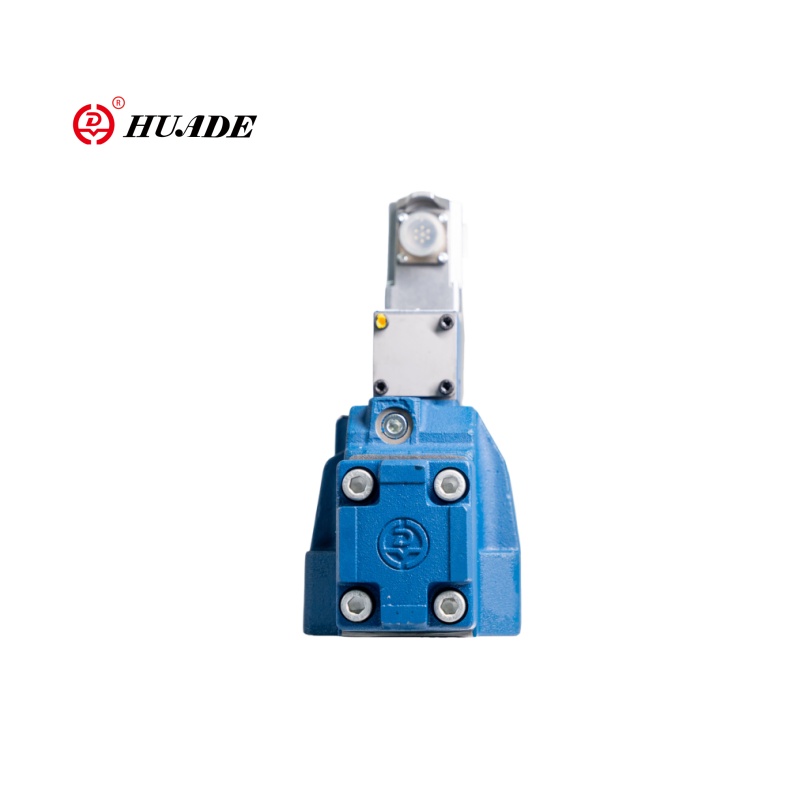

Прапарцыянальны накіравальны клапан - гэта ўдасканалены тыппрапарцыйны клапанякі аб'ядноўвае функцыі кантролю патоку і кіравання напрамкам у адным, складаным кампаненце. У адрозненне ад традыцыйных клапанаў уключэння/выключэння, якія працуюць у простых бінарных станах, прапарцыйныя клапаны забяспечваюць бесступенчаты кантроль як над кірункам, так і над хуткасцю патоку гідраўлічнай або пнеўматычнай вадкасці.
Ключавой адметнай асаблівасцю гэтых клапанаў з'яўляецца іх здольнасць забяспечваць прапарцыйную рэакцыю. Гэта азначае, што адкрыццё клапана і, адпаведна, расход прама прапарцыйныя ўваходнаму сігналу, які ён атрымлівае. Калі вы павялічваеце сігнал кіравання на 50%, адкрыццё клапана павялічваецца на 50%, што прыводзіць да адпаведнага змены хуткасці патоку.
Праца прапарцыйнага накіравальнага клапана абапіраецца на складаныя электрагідраўлічныя або электрапнеўматычныя механізмы кіравання. Па сваёй сутнасці, клапан змяшчае золотник або талерку, якая рухаецца ў старанна апрацаваным корпусе для кантролю шляхоў патоку вадкасці.
Сістэма кіравання звычайна складаецца з электроннага кантролера, які атрымлівае ўваходныя сігналы ад датчыкаў, джойсцікаў або камп'ютэрных сістэм. Затым гэты кантролер пасылае дакладныя электрычныя сігналы на сервоклапы або прапарцыйныя саленоіды, якія пазіцыянуюць галоўны золотник клапана. Пашыраныя мадэлі ўключаюць сістэмы зваротнай сувязі з датчыкамі становішча, якія бесперапынна кантралююць становішча шпулі і робяць карэкціроўкі ў рэжыме рэальнага часу для забеспячэння дакладнага кантролю.
Корпус клапана змяшчае некалькі партоў, якія злучаюцца з рознымі часткамі гідраўлічнага контуру. Дакладна размяшчаючы золотник, клапан можа накіроўваць паток вадкасці паміж гэтымі портамі, адначасова кантралюючы хуткасць патоку. Гэтая двайная функцыянальнасць пазбаўляе ад неабходнасці ў асобных накіраваных клапанах і клапанах рэгулявання патоку, што спрашчае канструкцыю сістэмы і паляпшае час водгуку.
]Вучыццаяк працуюць прапарцыйныя клапаныпадрабязна]
Гэтыя клапаны могуць дасягаць надзвычай высокага дазволу кіравання, часта лепшага за 0,1% ад поўнай шкалы, забяспечваючы плаўную і дакладную працу гідраўлічных прывадаў і рухавікоў.
Забяспечваючы толькі дакладную колькасць неабходнага патоку, гэтыя клапаны мінімізуюць марнаванне энергіі, памяншаюць вылучэнне цяпла і падаўжаюць тэрмін службы кампанентаў.
Прамое электроннае кіраванне ліквідуе затрымкі і недакладнасці, што прыводзіць да больш хуткага часу водгуку і лепшых дынамічных характарыстык.
З меншай колькасцю рухомых частак і адсутнасцю механічных звязкаў, якія зношваюцца, яны звычайна патрабуюць менш частага абслугоўвання і забяспечваюць больш працяглы тэрмін службы.
[Больш падрабязнапрымянення гідраўлічнага прапарцыйнага клапана]
Выбар правільнага прапарцыйнага клапана патрабуе ўважлівага ўліку некалькіх фактараў. Прапускная здольнасць мае асноватворнае значэнне - памер клапана павінен адпавядаць максімальным патрабаванням патоку дадатку, захоўваючы пры гэтым добрую раздзяляльнасць кіравання пры меншых хуткасцях патоку.
Паказчыкі ціску павінны адпавядаць або перавышаць сістэмныя патрабаванні з адпаведнымі запасамі бяспекі. Характарыстыкі падзення ціску клапана павінны быць ацэнены, каб забяспечыць адэкватны паток пры патрабаваным ціску ў сістэме.
Сумяшчальнасць сігналаў кіравання мае вырашальнае значэнне. Уваходныя патрабаванні клапана павінны адпавядаць даступным сігналам кіравання, няхай гэта будзе аналагавае напружанне, ток або лічбавыя пратаколы сувязі. Некаторыя сучасныя клапаны прапануюць некалькі варыянтаў уводу і праграмуемыя крывыя водгуку для максімальнай гнуткасці.
Неабходна ўлічваць такія фактары навакольнага асяроддзя, як дыяпазон працоўных тэмператур, узровень забруджвання і ўздзеянне вібрацыі. Клапаны прамысловага класа звычайна забяспечваюць лепшую прадукцыйнасць у суровых умовах у параўнанні са стандартнымі мабільнымі гідраўлічнымі клапанамі.
Прапарцыйныя клапаны ўяўляюць сабой значны прагрэс у тэхналогіі рэгулявання магутнасці вадкасці. Іх здольнасць забяспечваць дакладны бесступенчаты кантроль над кірункам і хуткасцю патоку робіць іх незаменнымі ў сучасных гідраўлічных і пнеўматычных сістэмах. Нягледзячы на тое, што яны патрабуюць большых першапачатковых інвестыцый у параўнанні з простымі запорнымі клапанамі, перавагі ў плане дакладнасці, эфектыўнасці і прадукцыйнасці сістэмы часта апраўдваюць кошт.
Па меры таго, як аўтаматызацыя працягвае развівацца, а патрабаванні да дакладнасці становяцца ўсё больш жорсткімі, прапарцыйныя клапаны будуць адыгрываць усё большую ролю ў гідраўлічных сістэмах харчавання. Разуменне іх магчымасцяў і правільнае прымяненне мае важнае значэнне для інжынераў і тэхнікаў, якія працуюць з сучасным гідраўлічным і пнеўматычным абсталяваннем.
Незалежна ад таго, распрацоўваеце вы новую сістэму або мадэрнізуеце існуючую, прапарцыйныя накіраваныя клапаны забяспечваюць дакладнасць і гнуткасць, неабходныя для задавальнення высокіх сучасных патрабаванняў да прадукцыйнасці, адначасова забяспечваючы аснову для будучых дасягненняў аўтаматызацыі.
