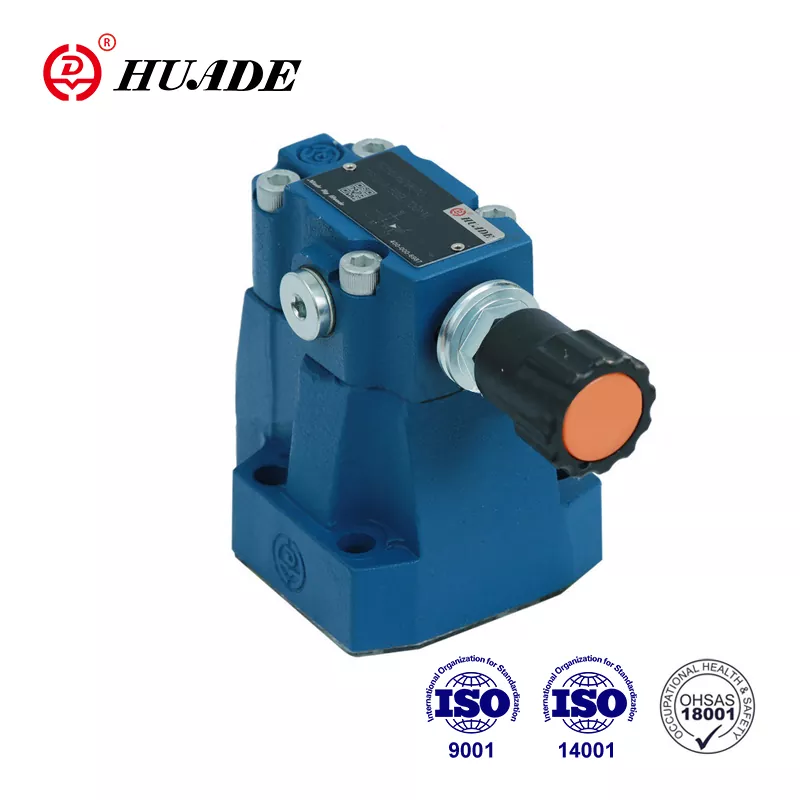

Што такое рэдукцыйны клапан?

2025-08-28

Абноўлена 20.09.2025
Уільям Леа
Клапан ціску

Вы калі-небудзь задумваліся, як у вашым доме падтрымліваецца стабільны ціск вады, нават калі гарадская сістэма водазабеспячэння працуе пры значна большым ціску? Ці як заводы абараняюць сваё абсталяванне ад небяспечных скокаў ціску? Рэдукцыйныя клапаны (PRV) - гэта незаўважныя героі, якія кругласутачна працуюць за кулісамі.

У гэтым кіраўніцтве мы простымі словамі разбяром усё, што вам трэба ведаць пра рэдукцыйныя клапаны. Незалежна ад таго, ці з'яўляецеся вы домаўладальнікам, які спрабуе абараніць сваю бытавую тэхніку, інжынерам, які праектуе сістэмы, ці вам проста цікава даведацца, як усё працуе, вы атрымаеце практычныя веды, якія сапраўды можаце выкарыстоўваць.

Што такое рэдукцыйны клапан?

Рэдукцыйны клапан - гэта спецыяльны тып клапана, які аўтаматычна зніжае высокі ціск вады ці газу да больш бяспечнага і стабільнага ўзроўню. Успрымайце гэта як "брамнік" ціску, які абараняе вашы трубы, прыборы і абсталяванне ад пашкоджанняў.

Простая аналогія:Уявіце, што вы спрабуеце напоўніць далікатную шклянку вадой з магутнага пажарнага шланга. Без нейкага спосабу паменшыць гэты моцны ціск вы б імгненна разбілі шкло. PRV працуе як разумная насадка, якая аўтаматычна рэгулюе паток вады, каб акуратна напаўняць ваш шклянку, незалежна ад таго, які ціск знаходзіцца ззаду.

Навошта нам патрэбны рэдукцыйныя клапаны?

Асноўныя прычыны, па якіх мы выкарыстоўваем PRV, ўключаюць:

Бяспека:Высокі ціск можа прывесці да разрыву труб або небяспечнага выхаду абсталявання з ладу
Абарона абсталявання:Захоўвае дарагія прыборы і абсталяванне ад пашкоджання
Стабільнасць працэсу:Забяспечвае стабільную прадукцыйнасць у вытворчых і прамысловых працэсах
Ахова вады:Прадухіляе адходы, падтрымліваючы аптымальны ўзровень ціску
Эканомія энергіі:Зніжае выдаткі на энергію за кошт аптымізацыі эфектыўнасці сістэмы

Як працуе рэдукцыйны клапан?

Асноўны прынцып усіх PRV надзіва просты: яны выкарыстоўваюць ціск на выхадзе (на выхадзе), каб кантраляваць, наколькі клапан адкрываецца або зачыняецца.

Асноўны працэс

Высокі ціск паступае ў клапан з верхняга боку (на ўваходзе)
Датчык (напрыклад, спружына і дыяфрагма) кантралюе ціск на выхадзе
Клапан аўтаматычна рэгулюе сваё адкрыццё на аснове гэтай зваротнай сувязі
Стабільны нізкі ціск паступае ў вашу сістэму

Гэта як разумны памочнік, які пастаянна сочыць за вашым ціскам вады і ідэальна рэгулюе яго без неабходнасці рабіць што-небудзь.

Ключавыя кампаненты

Кожны PRV мае наступныя асноўныя часткі:

Корпус клапана:Асноўны корпус, які змяшчае ўсе кампаненты
Дыяфрагма або поршань:Адчувае ціск на выхадзе і рухаецца, каб кіраваць клапанам
Вясна:Забяспечвае сілу, якая ўсталёўвае жаданы ўзровень ціску
Рэгулявальны шруба:Дазваляе змяніць наладу ціску на выхадзе
Сядло клапана і дыск:Часткі, якія фактычна кантралююць паток

Віды рэдукцыйных клапанаў

Не ўсе PRV аднолькавыя. Ёсць дзве асноўныя катэгорыі, кожная з якіх мае свае моцныя бакі:

1. PRV прамога дзеяння (с спружынай)

Гэта больш просты і распаўсюджаны тып, які вы знойдзеце ў большасці дамоў і малых прадпрыемстваў.

Як яны працуюць:Спружына націскае на дыяфрагму, якая непасрэдна кіруе адкрыццём клапана ў залежнасці ад ціску на выхадзе.

Лепшае для:

Сістэмы водазабеспячэння жылых памяшканняў
Невялікія камерцыйныя прыкладанні
Простыя ўстаноўкі, дзе высокая дакладнасць не з'яўляецца крытычнай

Плюсы:

Менш дарагі
Прастата ўстаноўкі і абслугоўвання
Хуткая рэакцыя на змены ціску
Вельмі надзейны

Мінусы:

Ціск можа «апускацца» (падзенне) па меры павелічэння патоку
Менш дакладныя, чым пілотныя тыпы
Абмежаваная прапускная здольнасць

2. Пілатаваныя ПРВ

Гэта цяжкія працоўныя конікі, якія выкарыстоўваюцца ў больш буйных і патрабавальных прылажэннях.

Як яны працуюць:Маленькі "пілотны" клапан кіруе вялікім галоўным клапанам, выкарыстоўваючы ціск на ўваходзе, каб дапамагчы рэгуляваць вялікія патокі з вялікай дакладнасцю.

Лепшае для:

Муніцыпальныя сістэмы водазабеспячэння
Буйныя прамысловыя працэсы
Праграмы, якія патрабуюць высокай дакладнасці
Сістэмы з рознымі патрабаваннямі да патоку

Плюсы:

Вельмі дакладны кантроль ціску
Мінімальны перапад ціску
Апрацоўваць значна большыя патокі
Лепшая прадукцыйнасць з рознымі патрабаваннямі

Мінусы:

Даражэй
Больш складаны (больш частак, якія могуць зношвацца)
Патрабуецца больш вопыту абслугоўвання

Агульныя прыкладанні: дзе вы знойдзеце PRV

Рэдукцыйныя клапаны ёсць усюды, калі вы ведаеце, што шукаць:

У вашым доме

Абарона воданагравальніка:Прадухіляе шкоду ад высокага ціску вады ў горадзе
Бяспека прыбора:Абараняе пральныя, посудамыйныя машыны і льдагенератары
Сантэхніка:Забяспечвае камфортны напор вады ў змяшальніках і душавых кабінах

Муніцыпальныя сістэмы водазабеспячэння

Раённыя зоны ціску:Зніжае высокі ціск перадачы для наваколля
Пункты ўваходу ў будынак:Зніжае ціск з вулічных магістраляў
Супрацьпажарная абарона:Падтрымлівае належны ціск для спринклерных сістэм

Прамысловыя прымянення

Паравыя сістэмы:Зніжае пар пад высокім ціскам да ўзроўню, які можна выкарыстоўваць для ацяплення і працэсаў
Хімічная апрацоўка:Падтрымлівае дакладны ціск для рэакцый і абсталявання
Нафта і газ:Кантралюе ціск у трубаправодах і тэхналагічным абсталяванні
Вытворчасць:Забяспечвае стабільны ціск для пнеўматычных інструментаў і абсталявання

Прыклады з рэальнага свету: PRV у дзеянні

Прыклад 1: Кававая катастрофа коштам 50 000 долараў

Прадпрыемства па абсмажванні кавы ў Сіэтле з цяжкасцю даведалася пра важнасць PRV. Для іх дарагой італьянскай эспрэса-машыны патрабаваўся ціск роўна 9 бар, але ціск гарадской вады падскочыў да 12 бар у перыяды нізкага выкарыстання. Вынік? Шкода абсталявання за паўгода склала 50 000 долараў.

рашэнне:Пілотны PRV коштам 200 долараў з дакладнасцю ±2%. Няма больш пашкоджанага абсталявання, і якасць кавы палепшылася, таму што ціск заставаўся стабільным.

Урок:Часам самая танная частка прадухіляе самыя дарагія праблемы.

Тэматычны прыклад 2: Героі бальніцы

Падчас COVID-19 медыцынская газавая сістэма нью-ёркскай бальніцы сутыкнулася з надзвычайнымі ваганнямі попыту. Іх старыя PRV прамога дзеяння не спраўляліся з хуткімі зменамі патоку, што выклікала небяспечныя ваганні ціску ў вентылятарах.

рашэнне:Разумныя PRV з маніторынгам у рэальным часе. Цяпер сістэма аўтаматычна падладжваецца пад змены патрабаванняў на працягу некалькіх секунд, і тэхнічнае абслугоўванне можа выявіць праблемы, перш чым яны стануць крытычнымі.

Урок:У жыццёва важных прыкладаннях разумныя тэхналогіі - гэта не раскоша, гэта неабходнасць.

Выбар правільнага PRV: што вам трэба ведаць

Выбар правільнага рэдукцыйнага клапана - гэта не проста абраць яго з паліцы. Вось асноўныя фактары, якія варта ўлічваць:

1. Патрабаванні да ціску

Ціск на ўваходзе:Наколькі высокі ціск?
Ціск на выхадзе:Які ціск вам патрэбны для вашай заяўкі?
Каэфіцыент ціску:Розніца паміж ціскам на ўваходзе і выхадзе

2. Патрабаванні да патоку

Максімальны расход:Колькі вады ці газу павінна працякаць на піку попыту?
Мінімальны расход:Які самы нізкі паток у вас будзе?
Варыянт патоку:Ваш попыт рэзка змяняецца на працягу дня?

3. Тып вадкасці і ўмовы

Што цячэ:Вада, пар, газ ці хімікаты?
тэмпература:Гарачыя вадкасці патрабуюць розных матэрыялаў
Каразійная актыўнасць:Некаторыя вадкасці раз'ядаюць пэўныя матэрыялы

4. Патрабаванні да дакладнасці

Як дакладна:Вам патрэбны ціск у межах ±1% ці ±10% нармальна?
Стабільнасць:Наколькі важна, каб ціск заставаўся нязменным пры змене патоку?

5. Выбар матэрыялу

Розныя матэрыялы лепш падыходзяць для розных прыкладанняў:

Бронза / латунь:Добра падыходзіць для сістэм водазабеспячэння, сертыфікавана NSF для пітной вады
Чыгун:Моцны і эканамічны для вялікіх водных сістэм
Нержавеючая сталь:Лепш за ўсё падыходзіць для высокатэмпературных, каразійных або санітарных прымянення
Спецыяльныя сплавы:Для экстрэмальных умоў, такіх як хімічная апрацоўка пад высокім ціскам

Тэхнічныя характарыстыкі: Разуменне лічбаў

Пры ацэнцы PRV вы ўбачыце некалькі важных характарыстык:

Дакладнасць

Гэта паказвае вам, наколькі блізка клапан можа падтрымліваць зададзены ціск. Напрыклад:

Прамога дзеяння:Звычайна ±10-20%
Пілотны:Звычайна ±1-5%
Высокадакладныя мадэлі:Можа дасягнуць <±1%

Разуменне Droop: забойца прадукцыйнасці

Думайце пра апусканне, як пра стомленага цяжкаатлета. Калі вы ўпершыню пачынаеце падымаць, вы можаце ўтрымліваць 100 фунтаў. Але калі вы стамляецеся (вялікі паток), рукі пачынаюць дрыжаць і апускаюцца ніжэй (падае ціск).

Наглядны прыклад:
Зададзены ціск: 50 PSI
Пры нізкім расходзе (10 галлонаў у хвіліну): фактычны ціск = 50 PSI ✓
Пры высокім патоку (100 галлонаў у хвіліну): фактычны ціск падае да 45 PSI ✗

Гэта падзенне на 5 PSI з'яўляецца "падзеннем" - і гэта можа выклікаць сур'ёзныя праблемы ў сістэмах, якія патрабуюць пастаяннага ціску.

Каэфіцыент расходу (Cv) зроблена проста

Вось самы просты спосаб зразумець Cv: гэта колькі галонаў у хвіліну працякае праз клапан пры падзенні ціску ў 1 PSI.

Рэальная матэматыка:Калі вам патрэбна 50 GPM і падзенне ціску 25 PSI:
Неабходнае Cv = 50 ÷ √25 = 50 ÷ 5 = 10

Для падказкі:Заўсёды памер на 30% большы за разлічаны. Такім чынам, вы абралі б клапан Cv = 13, а не дакладна 10.

Каэфіцыент змянення

Гэта паказвае дыяпазон патокаў, якія клапан можа эфектыўна кантраляваць:

Прамога дзеяння:Каля 10:1 (калі максімальны паток складае 100 галлонаў у хвіліну, мінімальна кантралюемы - 10 галлонаў у хвіліну)
Пілотны:Да 100:1 і больш

Лепшыя практыкі ўстаноўкі

Нават самы лепшы PRV не будзе працаваць належным чынам, калі ён усталяваны няправільна. Вось ключавыя моманты:

Перад клапанам

Усталюйце падсітак:Утрымлівае смецце ад закліноўвання клапана
Прамая труба:Дазвольце не менш за 5 дыяметраў прамой трубы перад клапанам
Запорная арматура:Для абслугоўвання і экстранай ізаляцыі

Пасля клапана

Манометр:Для кантролю ціску на выхадзе
Прамая труба:Мінімум 2 дыяметра трубы пасля вентыля
Ахоўны клапан:Для бяспекі ў выпадку, калі PRV не зачыніцца

Агульныя парады

Правільны памер:Не проста падбярыце памер трубы - разлічыце на аснове патрабаванняў да патоку
Гарызантальная ўстаноўка:Звычайна аддаюць перавагу з-за даступнасці і правільнай працы
Падтрымліваць належным чынам:Не дазваляйце клапану вытрымліваць вагу трубаправода

Ліквідацыю распаўсюджаных праблем

PRV надзейныя, але могуць узнікаць праблемы. Вось найбольш распаўсюджаныя праблемы і іх магчымыя прычыны:

Праблема: Занадта высокі ціск на выхадзе

Магчымыя прычыны:

Клапан затрымаўся адкрытым з-за смецця
Вясновая стомленасць або пашкоджанне
Няспраўнасць дыяфрагмы
Няправільная рэгуляванне

Праблема: Занадта нізкі ціск на выхадзе

Магчымыя прычыны:

Клапан затрымаўся часткова закрытым
Недастатковы клапан для прымянення
Празмернае падзенне ціску на клапане

Праблема: ваганні ціску

Магчымыя прычыны:

Клапан «паляваў» з-за габарытаў
Няправільная ўстаноўка (занадта блізка да фітынгаў або помпаў)
Зношаныя кампаненты клапана

Праблема: Шумная праца

Магчымыя прычыны:

Кавітацыя (перапад ціску занадта вялікі)
Вялікі клапан, які працуе пры вельмі нізкіх адтулінах
Высокая хуткасць праз клапан

Будучыня рэдукцыйных клапанаў

Індустрыя PRV развіваецца з новымі тэхналогіямі:

Разумныя PRV

Сучасныя клапаны могуць ўключаць у сябе:

Датчыкі ціскудля маніторынгу ў рэжыме рэальнага часу
Электронныя элементы кіраваннядля дыстанцыйнай рэгулявання
Рэгістрацыя даныхдля планавання тэхнічнага абслугоўвання
Камунікацыйныя магчымасцідля інтэграцыі з сістэмамі кіравання будынкам

Інтэграцыя IoT

Разумныя PRV цяпер могуць падключацца да Інтэрнэту рэчаў (IoT), што дазваляе:

Аддалены маніторынгз любога месца
Прагнастычнае абслугоўваннена аснове дадзеных прадукцыйнасці
Аўтаматычная аптымізацыяпараметраў ціску
Інтэграцыя з сістэмамі разумнага будынка

Дадатковыя матэрыялы

Новыя матэрыялы робяць PRV:

Больш трывалыу суровых умовах
Лепшая прадукцыйнасцьз палепшанымі характарыстыкамі патоку
Прасцей у абслугоўванніз функцыяй самаачышчэння

Аналіз рынку: што рухае інавацыямі PRV

Сусветны рынак PRV дасягнуў 3,3 мільярда долараў у 2022 годзе і, паводле прагнозаў, дасягне 4,4 мільярда долараў да 2030 года - гэта салідныя 3,5% штогадовыя тэмпы росту. Але што сапраўды цікава, чаму гэты рынак пашыраецца:

Рэальныя фактары рынку (па-за загалоўкамі)

Крызіс інфраструктуры:Толькі ў ЗША сістэмы водазабеспячэння губляюць 6 мільярдаў галонаў штодня з-за старэння труб і няправільнага кіравання ціскам. Такія гарады, як Флінт, выявілі, што высокі ціск паскарае забруджванне свінцом - раптам PRV сталі інструментамі аховы здароўя, а не толькі інжынернымі кампанентамі.

Smart City Push:Нацыянальнае воднае агенцтва Сінгапура паведамляе аб 15% эканоміі вады пасля ўстаноўкі разумных PRV у сваёй сетцы. Калі гарады бачаць такую рэнтабельнасць інвестыцый, укараненне хутка паскараецца.

Вайны за прамысловую эфектыўнасць:Хімічныя прадпрыемствы, якія выкарыстоўваюць перадавыя сістэмы PRV, паведамляюць пра 8-12% эканоміі энергіі. У галіны, дзе рэнтабельнасць нізкая, гэта змяняе гульню.

Хто насамрэч перамагае (і чаму)

Emerson (брэнд Fisher):Дамінуе ў нафце і газе з іх тэхналогіяй разумных клапанаў. Іх інтэграцыя лічбавага двайніка дапамагла Shell скараціць незапланаваны прастой на 35% на адным аб'екце.
Спіракс-Сарко:Спецыялісты Steam, якія літаральна напісалі кнігу па энергаэфектыўнасці. Кампаніі, якія займаюцца вытворчасцю прадуктаў харчавання і напояў, клянуцца імі, таму што кантроль тэмпературы пары можа палепшыць або парушыць якасць прадукцыі.
Ваты:Разумны крок, арыентаваны на жылыя і лёгкія камерцыйныя памяшканні. Яны супрацоўнічаюць з буйнымі будаўнікамі, таму іх PRV цяпер з'яўляюцца стандартнымі для многіх новых будаўнічых праектаў.

Кароткае кіраўніцтва па выбары: пазбавіцеся ад блытаніны

30-секунднае дрэва рашэнняў

Пытанне 1: гэта для вашага дома?
ТАК → Прамога дзеяння, бронза/латунь, сертыфікавана NSF
НЕ → Працягвайце чытаць

Пытанне 2: Вам патрэбны ціск у межах ±1%?
ТАК → Пілотны або разумны PRV
НЕ → Прамое дзеянне - гэта добра

Пытанне 3: Паток больш за 100 галлонаў у хвіліну?
ТАК → Безумоўна, пілотны
НЕ → Працуе любы тып

Пытанне 4: Рэзкія хімікаты або высокая тэмпература?
ТАК → Корпус з нержавеючай сталі або спецыяльнага сплаву
НЕ → Бронза/жалеза ў парадку

Рэкамендацыі брэндаў па прылажэннях

Ужыванне	Лепшы выбар	Бюджэтны варыянт	чаму
Жылая	Ват 25 ауб	Зурн Уілкінс	Сертыфікавана NSF, лёгкае абслугоўванне
Камерцыйная сістэма вентыляцыі і вентыляцыі	Спіракс Сарко 25P	Armstrong GP-400	Правераная надзейнасць, шырокі дыяпазон
Прамысловы пар	Fisher Type 67CFR	Спіракс Сарко 25P	Высокатэмпературныя матэрыялы, дакладны кантроль
Хімічная апрацоўка	Эмерсан фішэр 4160	Серыя Parker PRD	Даступныя экзатычныя матэрыялы

Заўвага:Заўсёды кансультуйцеся з мясцовымі дыстрыб'ютарамі аб бягучых цэнах і даступнасці

Праверка рэальнасці кошту: што вы на самой справе заплаціце

Жылыя PRV (3/4" - 1")

Базавыя прамога дзеяння: 75-200 $
Прэміум прамога дзеяння: 200-400 долараў
Разумнае жыллё: $300-600

Камерцыйныя PRV (1"-4")

Прамога дзеяння: 300-1500 долараў
Пілотны: 800-3500 долараў
Разумная рэклама: 1200-5000 долараў

Прамысловыя PRV (4"+)

Стандартны пілотны: 2000-15000 долараў
Высокапрадукцыйны: 5000-25000 $
Разумны прамысловы: $8,000-50,000+

Схаваныя выдаткі для бюджэту

Мантаж: $200-2000 (у залежнасці ад складанасці)
Гадавое абслугоўванне: 100-500 $
Аварыйны рамонт: 500-5000 $
Час прастою сістэмы: часта кошт клапана ў 10 разоў перавышае страту вытворчасці

Для падказкі:PRV коштам 500 долараў, які прадухіляе адзін сур'ёзны збой абсталявання, акупляецца імгненна. Я бачыў, як прыватныя жылыя дома коштам 200 долараў зэканомілі ўладальнікам дамоў больш за 10 000 долараў на замене бытавой тэхнікі.
