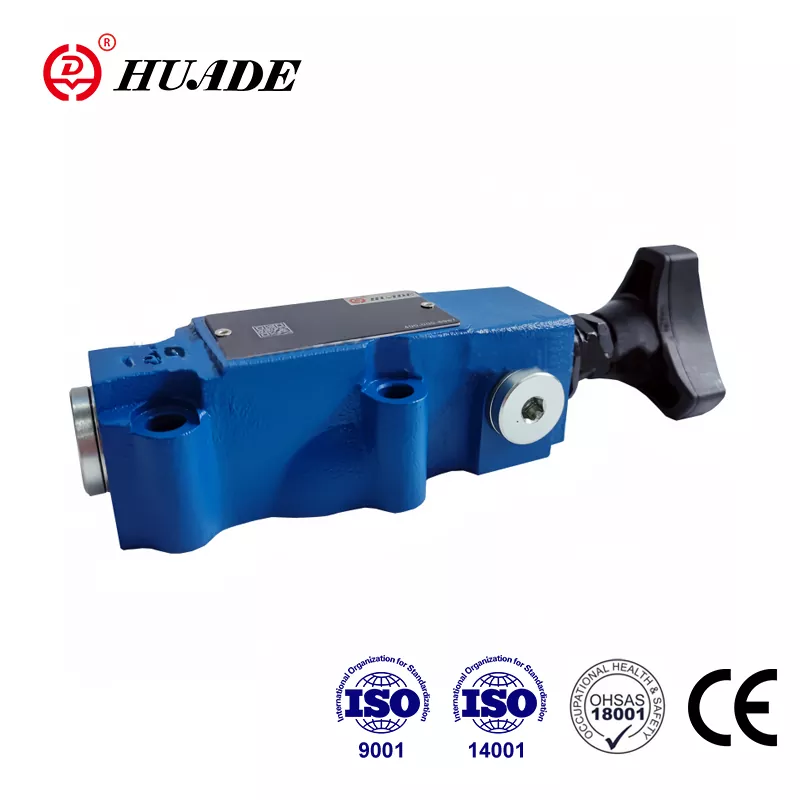

Beijing Huade Hydraulic Industrial Group - гэта вядомая дзяржаўная кампанія, якая спецыялізуецца на распрацоўцы, вытворчасці і абслугоўванні гідраўлічных вырабаў і абсталявання. Ахоўны клапан DBWT можа замяніць прадукты, прапанаваныя Rexroth®. Завод прайшоў ISO9001, ISO14001 і OH SAS18001. Huade Hydraulic мае добрую сістэму кантролю, каб гарантаваць высокую якасць гідраўлічных клапанаў. На заводзе працуе больш за 750 адзінак сучаснага вытворчага абсталявання, імпартаванага з усяго свету. Кожны клапан ціску будзе запакаваны ў воданепранікальныя поліэтыленавыя пакеты і стандартныя кардонныя скрынкі з прымацаванымі знакамі абароны ад падробак. Гідраўлічныя прадукты Huade® шырока выкарыстоўваюцца ў ваеннай прамысловасці для садзейнічання мадэрнізацыі абароннага абсталявання.
|
Тэхнічныя даныя |
||
|
Напорная вадкасць |
Мінеральны алей (для ўшчыльнення NBR) або фасфатны эфір (для ўшчыльнення FPM) |
|
|
Тэмпературны дыяпазон (℃) |
-30～+80 |
|
|
Дыяпазон глейкасці (мм2/с) |
10~800 |
|
|
максімальны расход (л/мін) |
3 |
|
|
макс. працоўны ціск (Мпа) |
31.5 |
|
|
макс. Ціск усталявання (МПа) |
да 10 або 31,5 |
|
|
Зваротны ціск |
DBT (МПа) |
|
|
DBWT (МПа) |
да 10 (AC); да 16 (DC) |
|
|
Пілотны клапан |
см. накіравальны клапан WE5 |
|
Асаблівасці:
▶ пульт дыстанцыйнага кіравання
▶ мантаж падкладкі
▶ тры элемента рэгулявання:
▶ Паваротная ручка
▶ Hex. шруба з галоўкай і ахоўным каўпачком
▶ Паваротная ручка са шкалой, якая замыкаецца
Ужыванне:
Тып DBWT прымяняецца для дыстанцыйнага кіравання ціскам у сістэме і дрэнажам шляхам прывядзення ў дзеянне клапана з электрычным прывадам.
Клапаны ціску дыстанцыйнага кіравання тыпу DBWT з'яўляюцца пілотнымі ахоўнымі клапанамі ціску.
Тып DBWT складаецца ў асноўным з галоўнага клапана (1), галоўнага золотника (2), сядла клапана (3), клапана з электрычным прывадам (5) і рэгулявання (6)
Будова і ўмоўныя абазначэнні клапана скіду ціску DBWT
1. Вадкасць неабходна адфільтраваць. Мінімальная тонкасць фільтра складае 20 ㎛.
2. Рэзервуар павінен быць герметызаваны, а на ўваходзе паветра павінен быць усталяваны паветраны фільтр.
3. Прадукты без падкладкі пры выхадзе з завода, калі яны патрэбныя, калі ласка, заказвайце спецыяльна.
4. Шрубы мацавання клапана павінны мець высокі ўзровень інтэнсіўнасці (клас 10.9). Калі ласка, абярыце і выкарыстоўвайце іх у адпаведнасці з параметрамі, пералічанымі ў кнізе ўзораў.
5. Неабходная шурпатасць паверхні, звязанай з клапанам, складае 0,8.
6. Аздабленне паверхні спалучанай часткі патрабуецца 0,01/100 мм.
