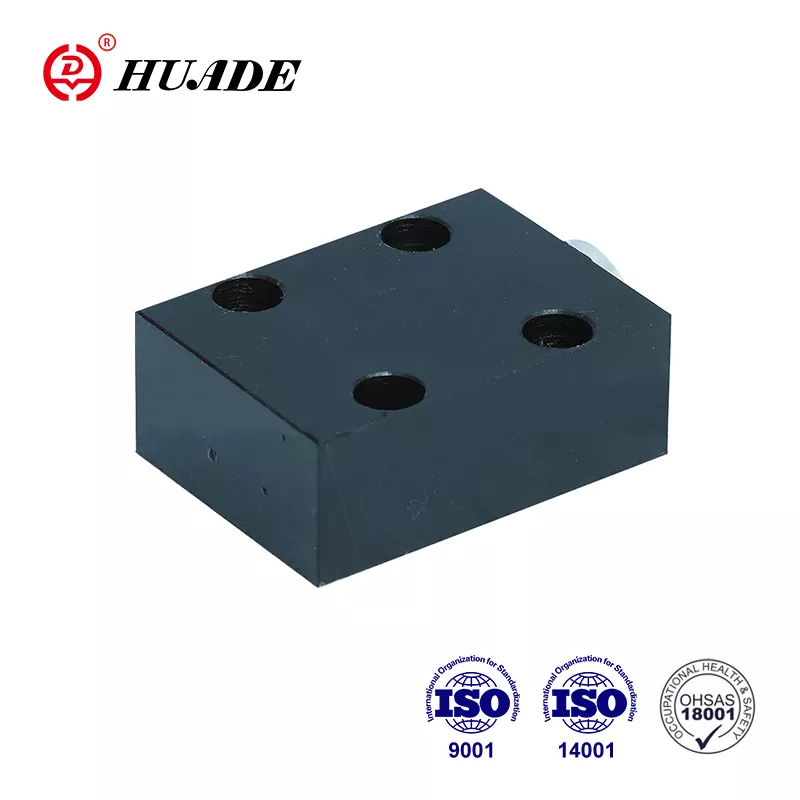

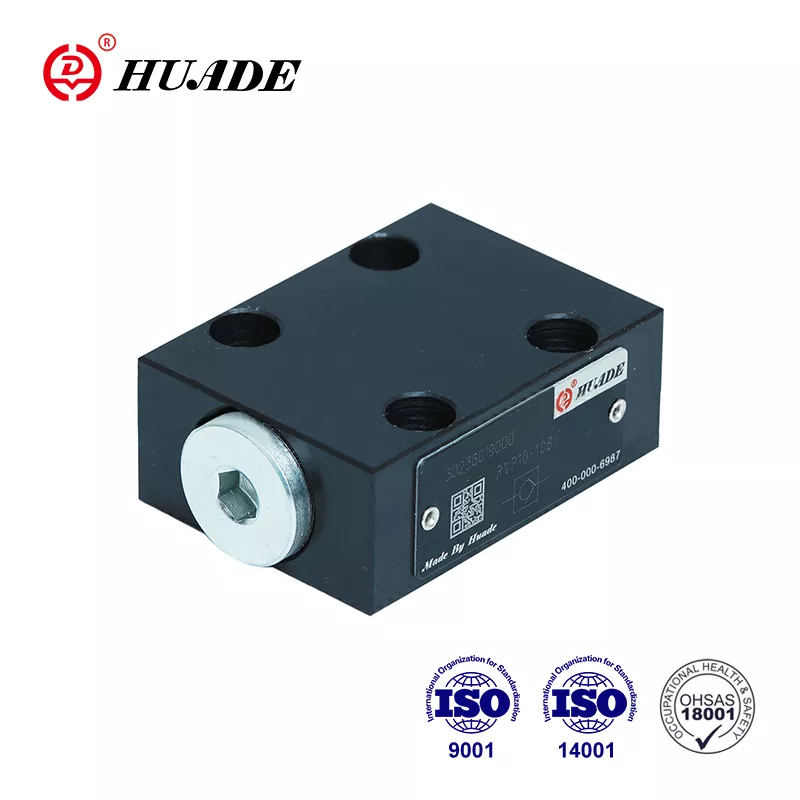

Стратэгічнае супрацоўніцтва паміж урадамі Кітая і Германіі ў 1979 годзе Huade уключыла перадавыя тэхналогіі ад Rexroth. Зваротны клапан Huade® RVP 12 сумяшчальны з RVP 12 ад Rexroth. Тавар Huade адпавядае міжнародным стандартам, а менавіта ISO9001, ISO14001 і OH SAS18001. Завод надае вялікую ўвагу якасці з добрай сістэмай праверкі, каб гарантаваць выдатную якасць усіх зваротных клапанаў RVP 12 перад выхадам з завода. Прадукцыя Huade можа быць шырока выкарыстана ў ваеннай прамысловасці і іншых галінах Кітая. Гэта надзейны брэнд у Кітаі.
|
Тэхнічныя даныя |
|||||||||
|
Памер |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Працоўны ціск, не больш (МПа) |
31.5 |
||||||||
|
Ціск адкрыцця (МПа) |
0.05 |
||||||||
|
Напорная вадкасць |
мінеральныя алею або фасфатныя эфіры |
||||||||
|
Дыяпазон тэмператур вадкасці пад ціскам（℃） |
-30～+80 |
||||||||
|
Дыяпазон вязкасці (мм2/с) |
2,8~500 |
||||||||
|
Фіксацыя становішча |
неабавязковы |
||||||||
|
Вага (кг) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Асаблівасці:
▶ Злучэнне падкладкі
▶ Закрыццё без уцечак у адным кірунку
Ужыванне:
Зваротны клапан RVP 12 у асноўным выкарыстоўваецца на выхадзе з помпы ў якасці клапана зваротнага ціску і перепускного клапана.
Зваротны клапан РВП 12 з'яўляецца тарельчатай канструкцыяй з невялікімі стратамі ціску. Структурная схема, як паказана ніжэй. Ён мае задачу, пераважна, закрываць паток без уцечкі ў адным кірунку і дазваляць свабодны паток у процілеглым кірунку. Ён у асноўным складаецца з корпуса (1), талеркі (2), спружыны сціску (3) і сядзення спружыны (4). ). Ход талеркі (2), якая накіроўваецца па яе вонкавым дыяметры, абмежаваны механічным упорам. Убудаваная спружына сціску (3) падтрымлівае рух закрыцця. Акрамя таго, спружына сціску (3) утрымлівае талерку (2) у закрытым становішчы, нават калі праз клапан няма патоку.
Сімвал
Структурная схема
①Корпус ②Корпус ③Спружына ④Спружына сядзенне
1. Вадкасць неабходна працадзіць. Мінімальная тонкасць фільтра складае 20 ㎛.
2. Рэзервуар павінен быць герметызаваны, а на ўваходзе паветра павінен быць усталяваны паветраны фільтр
3. Прадукты без падкладкі пры выхадзе з завода, калі яны патрэбныя, калі ласка, заказвайце спецыяльна.
4. Крапежныя шрубы клапана павінны мець высокі ўзровень інтэнсіўнасці (клас 10.9). Калі ласка, абярыце і выкарыстоўвайце іх у адпаведнасці з параметрамі, пералічанымі ў кнізе ўзораў
5. Шурпатасць паверхні, звязанай з клапанам, павінна быць роўная 0,8.
6. Аздабленне паверхні спалучанай часткі патрабуецца 0,01/100 мм.
