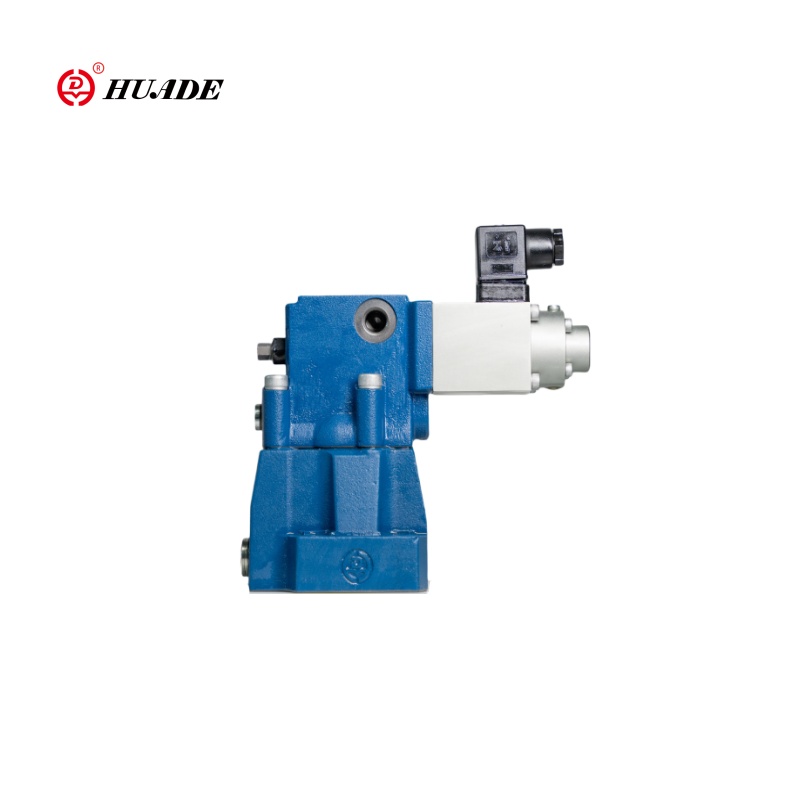

Пілотны электрамагнітны прапорцыянальны клапан, які кіруецца электрамагнітным, прапарцыйным ціскам, мае канструкцыю конусу, якая можа стэплесска знізіць ціск у пэўнай схеме на аснове электрычнага сігналу. Акрамя таго, гэты прапарцыйны ціск, які зніжае ціск, DREM абсталяваны максімальным прыладай абароны ціску, забяспечваючы абарону сістэмы ад пашкоджанняў, выкліканых нечаканым высокім ціскам.
| Гідраўлічны | ||
| Макс.Стынг ціску (MPA) | Парты a і b | 31.5 |
| Порт y | Перайдзіце да танка. Не ціск | |
| Макс. Стынг ціску, для порта А (МПА) | Тое самае, што і рэйтынг ціску | |
| Min.Setting ціск.for Port A (MPA) | Быць звязаным з "q". (Гл. Крывыя) | |
| Лінейнасць (%) | ± 3,5 | |
| Паўтаральнасць (%) | <± 2 | |
| Гістэрэз | З калчарам ± 2,5% pmax.without chiver ± 4,5% pmax | |
| Вадкасці | Мінеральнае алей (для ўшчыльнення NBR), эфір фасфатаў (для ўшчыльнення FPM) | |
| Дыяпазон глейкасці (мм2/s) | 2,8 To380 | |
| Дыяпазон тэмпературы вадкасці (℃) | -20 да +70 | |
| Электрычны | ||
| Напружанне харчавання | DC | |
| Min.Control Current (A) | 0.1 | |
| Ток Max.Control (A) | 0.8 | |
| Супраціў шпулькі (ω) | Стары клапан пры 20 ℃ складае 19,5, клапан Max.warm складае 28,8 | |
| Падатак | няспынны | |
| Тэмпература Max.Condition (℃) | 50 | |
| Ізаляцыя да DIN 40 050 | IP65 | |
| Звязаны ўзмацняльнік | Убудова-раздымальнік | |
| Электрычны прыклад | VT_2000: 40 (разам забяспечце) | |
Асаблівасці:
▶ Неабавязковы максімум. Абарона ціску
▶ Неабавязковы праверку клапана паміж A і B
▶ клапан, які выкарыстоўваецца для зніжэння працоўнага ціску
▶ Для мантажу падпласці
▶ клапан і электроніка ад адной Scurce
Прыкладанне:
Прапорцыйнае зніжэнне ціску, які змяншае ціск DREM, шырока выкарыстоўваецца ў некалькіх прамысловых сектарах, такіх як нафтавая прамысловасць, хімічная прамысловасць, вытворчасць машын, аэракасмічная, станка і лёгкая прамысловасць, суднабудаванне і здабыча, дзякуючы высокай дакладнасці і стабільнасці.
Тыпы клапана DRE і DREM - гэта пілотныя клапаны, якія працуюць з ціскам. Яны выкарыстоўваюцца для зніжэння працоўнага ціску.

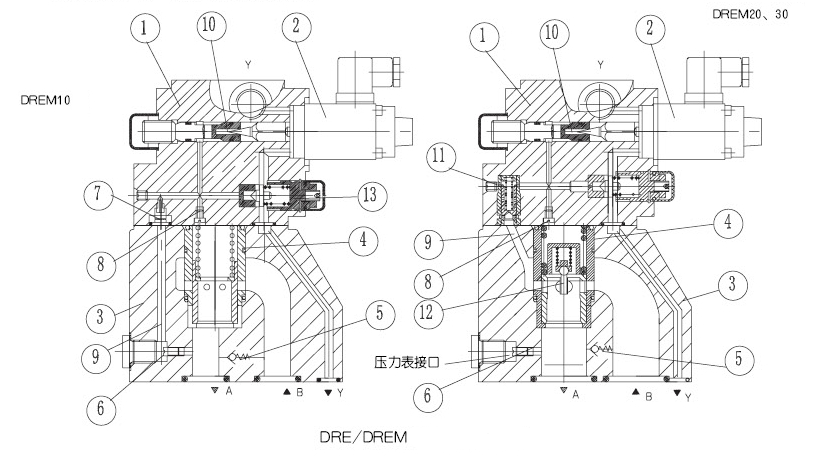

Клапаны ў асноўным складаюцца з пілотнага клапана (1) з прапарцыйным электрамагнітам (2) асноўным клапанам (3) з асноўнай зборкай шпулькі (4), а таксама дадатковым чэкавым клапанам (5).
Увядзіце DREM.
Для таго, каб пераканацца
Больш высокі ціск у порце А, спружыны, загружаны максімальны клапан для зняцця ціску для максімальнага бяспекі ціску, пры неабходнасці можа быць усталяваны.
УВАГА: Калі паток вадкасці ціску з порта A да порта B праз праверкі клапана (5), паралельны паток алею праз Y да рэзервуара ўплывае на працэс запаволення прывада, прымацаванага да порта A, калі гэта
запавольваецца дросельнай засланкай у порце B (напрыклад, прапарцыянальны накіраваны клапан). Пры такіх абставінах трэці кірунак патоку ад А да Y не падыходзіць для абмежавання максімальнага ціску ў порце А.

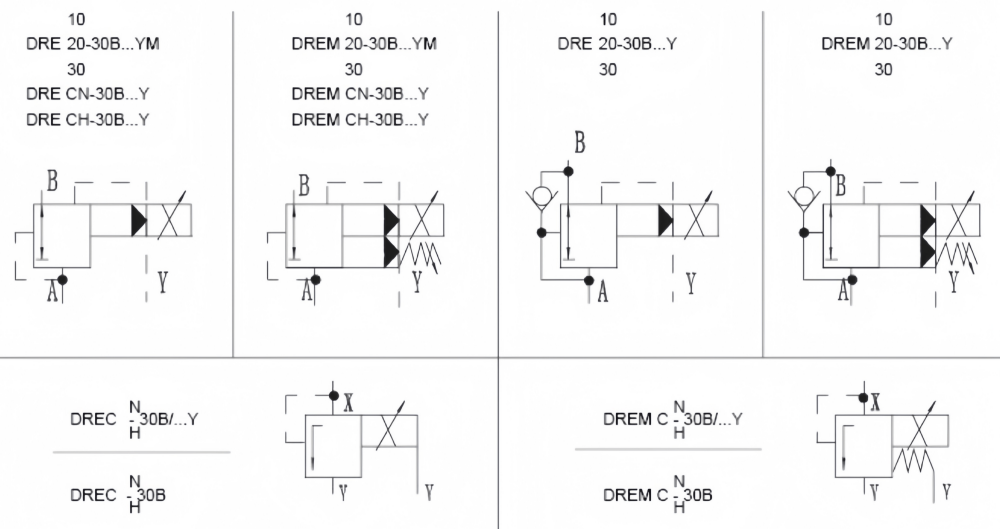

Сімвалы прапарцыянальнага ціску, які памяншае клапан DREM
