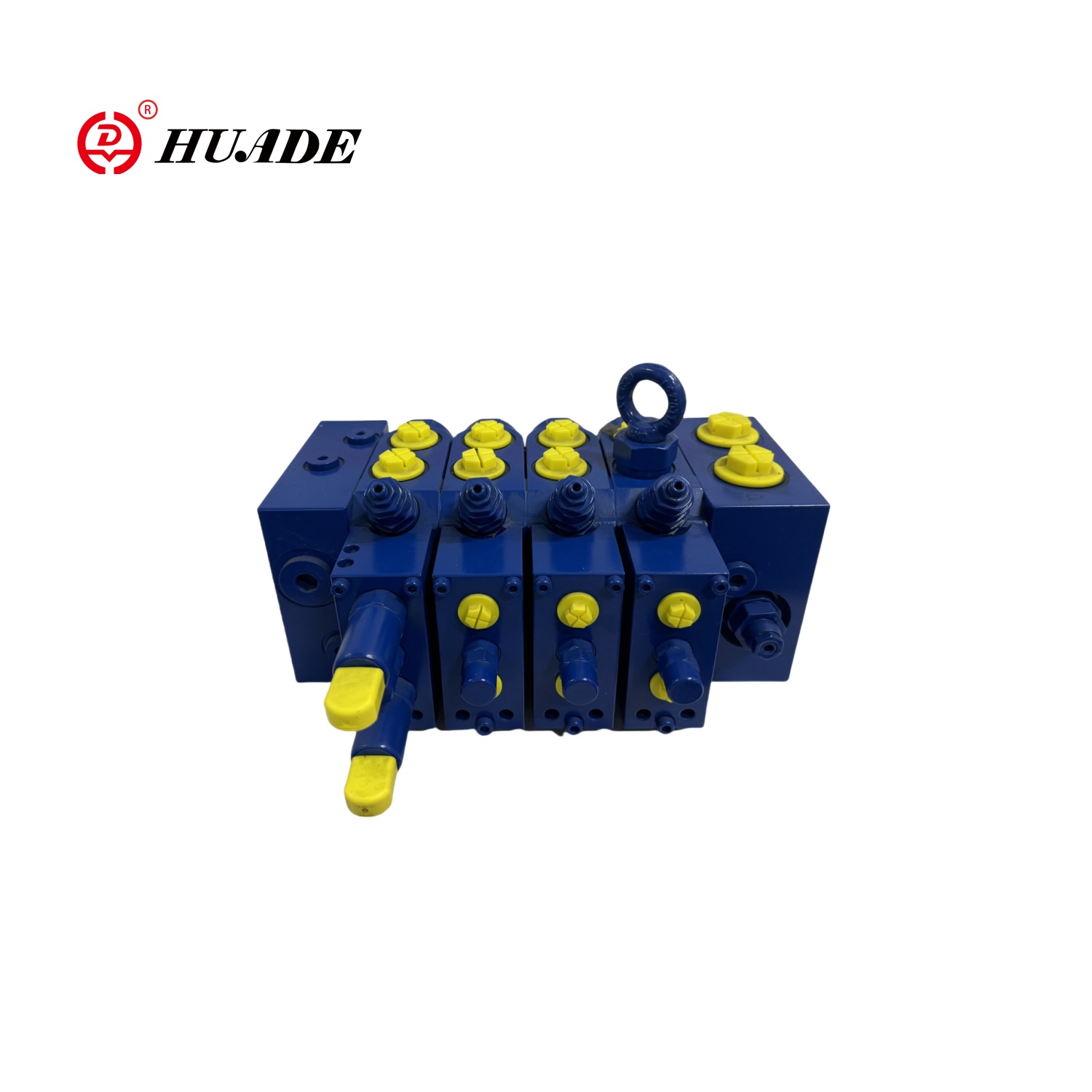

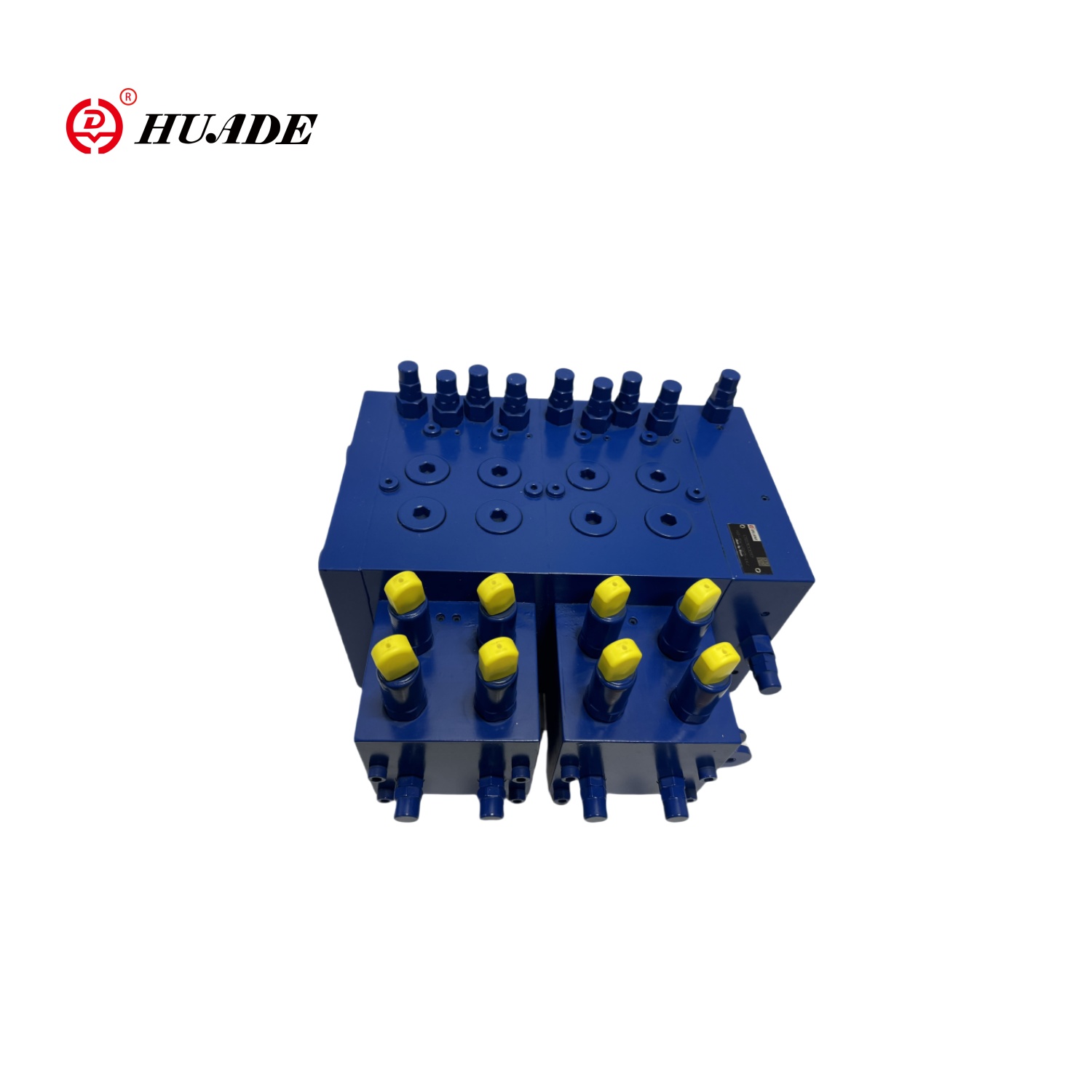

Зменны шматбаковы клапан-гэта клапан, які падае сігналы змены ціску, патоку і магутнасці да клапана, каб рэалізаваць функцыю кіравання. Ён можа аўтаматычна рэгуляваць паток у залежнасці ад змены нагрузкі, каб падтрымліваць стабільнасць і эфектыўнасць сістэмы. Звычайна адчувальны да нагрузкі клапан звычайна абсталяваны датчыкам ціску для кантролю за змяненнем гідраўлічнага ціску ў сістэме ў рэжыме рэальнага часу.
| Звычайна | ||
| Месца ўстаноўкі | Няма патрабаванняў | |
| Алейны порт | Нітка трубы IS0228/1 | |
| Вага | Уваход на алеі (бок) （кг） | 7 |
| Накіраваны клапан, гідраўлічны （кг） | 7.1 | |
| Накіраваны клапан, электра-гідраўлічны （кг） | 7.5 | |
| Канец （kg） | 5.8 | |
| Гідраўлічны дыяпазон тэмпературнага алею і навакольнага асяроддзя (℃) | -20 да 80 | |
| Гідраўлічны | ||
| Цячы | Порт P Q L/Min | 300 з прамежкавым укладкай нафты |
| L/мін | 200 з бакавым алеем на ўваходзе | |
| Порт A 、 B Q L/Min | 150 з кампенсатарам ціску і функцыяй утрымання нагрузкі (тып S) | |
| L/мін | 190 з кампенсатарам ціску без функцыі ўтрымання нагрузкі (тып T) | |
| L/мін | 200 кампенсатара ціску (тып С) | |
| Намінальны ціск P BAR | 350 | |
| Максімальны працоўны ціск на порт | P P бар | 350 |
| A, B P бар | 420 | |
| LS P бар | 330 | |
| T P бар | 30 | |
| І P бар | Няма ціску вяртацца да танка | |
| Максімальны пілотны ціск на порт | X P бар | 35 |
| A, B P бар | 35 | |
| Пілотны дыяпазон ціску | Гідраўлічная P бар | 8,5 да 22,5 |
| Электрагідраўлічная P-бар | 6,5 да 17.2 | |
| Неабходны кантрольны дыферэнцыяльны ціск шматбаковага клапана | S-тып і C-тып P-бар | 18 |
| T-тып P бар | 25 | |
| Панэль функцыі клапана LS (дыяпазон карэкціроўкі) | 50 да 149? 150 да 330 | |
| Гідраўлічнае алей | DIN51524 Мінеральнае алей | |
| Дыяпазон глейкасці v мм2/s | 10 да 380 | |
| Дапушчальны ўзровень заражэння гідраўлічным алеем | Узровень 20.08.15 | |
| Узровень чысціні ў адпаведнасці з IS04406 (C) | Рэкамендуецца выкарыстоўваць фільтр з мінімальнай дакладнасцю фільтрацыі β10≥75 | |
| Электронныя прылады | ||
| Электрычны пілотны кантрольны клапан | Пераключэнне клапана TM1005110 | |
| TM82002 прапарцыйны клапан | ||
Асаблівасці:
▶ Прапорцыйны накіраваны клапан для кантролю патоку незалежна ад ціску нагрузкі
▶ Структура тыпу чыпа
▶ з функцыяй кампенсацыі ціску нагрузкі
▶ Высокая паўтаральнасць і нізкая гістэрэз
▶ Можна рэгуляваць абмежаванне інсульту
▶ Перапаўненне клапана функцыяй напаўнення алею
| Ціск | 300 бар |
| Цячы | 120 л/мін |
| Намінальны ціск | 250 бар (бок помпы) |
| 300BAR (прывад) | |
| Максімальны паток | |
| (Бок помпы) | 200 л/мін (бакавы наклад) |
| 200 л/мін (прамежкавы ўваход нафты) | |
| (Бок прывада) | 200 л/мін (з функцыяй утрымання нагрузкі) |
| 190 л/мін (з кампенсатарам ціску) | |
| 150 л/мін (з кампенсатарам ціску і клапанам нагрузкі) |
Прыкладанне:
Шматразовыя клапаны, якія адчуваюць нагрузку, шырока выкарыстоўваюцца ў многіх галінах з-за іх выдатных характарыстык, такіх як будаўнічая тэхніка, сельскагаспадарчая тэхніка, прамысловая вытворчасць, пад'ёмныя і транспартныя машыны, здабыча машын, караблёў і марской інжынерыі.
