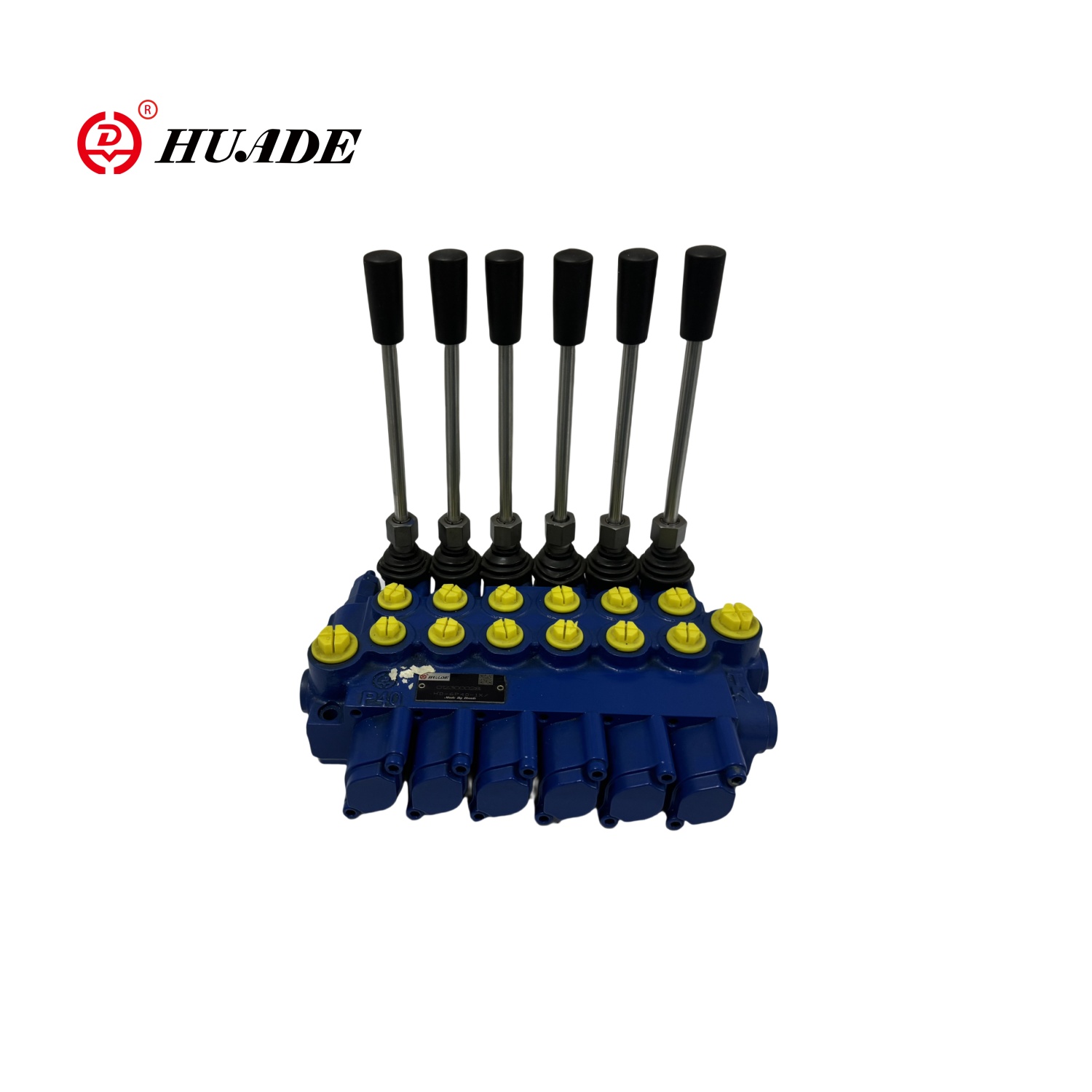

Адкрыты цэнтр адкрытага цэнтра Huade-гэта спецыяльны гідраўлічны клапан. Яго характарыстыка заключаецца ў тым, што, калі ядро клапана знаходзіцца ў сярэднім становішчы, гідраўлічны вывад алею гідраўлічным помпай можа паступаць назад да алею, праз шматбаковы клапан. Шматбаковы клапан адкрытага цэнтра звычайна прымае шасцібаковую шматбаковую структуру клапана. Асноўная схема алею гідраўлічнай помпы дзеліцца на два ланцуга: паралельны алейны ланцуг (паралельны канал) і байпасная алейная ланцуг (адкрыты цэнтральны канал). Рэгуляванне хуткасці шматбаковага клапана адкрытага цэнтра прымае спалучэнне байпаснага дроселю і дроселю на ўкладку. Эфект рэгулявання хуткасці дасягаецца шляхам кіравання колькасцю адкрыцця алейнага цыліндра і рэзервуара алею праз дросель за ядро клапана.
| Структурныя асаблівасці | Агульная структура |
| Ўстаноўка і выпраўленне | 2 × M8 балты |
| Падключэнне да ціску | Адкрыты цэнтр шматбаковы клапан |
| Тэмпература навакольнага асяроддзя | -40 да +60 ℃ |
| Алейная асяроддзе | Мінеральнае гідраўлічнае алей |
| Дыяпазон глейкасці | Дазволена 12 ~ 800 мм2/с |
| Рэкамендаваны дыяпазон 20 ~ 100 мм/с | |
| Тэмпература алею | -15 да 80 ℃ |
| Узровень фільтра | Узровень цвёрдага забруджвання алею NAS1638 Узровень 10 |
| Максімальны працоўны ціск | P = 250 бар, t = 50bar, a, b = 300bar |
| Намінальны паток | 40 л/мін |
| Падарожжа па ядрах клапана | ± 6 мм |
| Рухальная сіла шпулькі | Менш за 200n |
Асаблівасці:
▶ Прыміце інтэгральны дызайн, каб кантраляваць кірунак патоку вадкасці ў стартавых, працоўных і спыняючых станах
▶ Ціск на 250 бар
▶ Паток да 40 л/мін
▶ Інтэгральная структура 6-адзінкавай
▶ Адкрыты тып цэнтра
Прыкладанне:
Шматбаковы клапан з адкрытым цэнтрам у асноўным выкарыстоўваецца ў буравых буравых установах, кранах і буравых установах.
