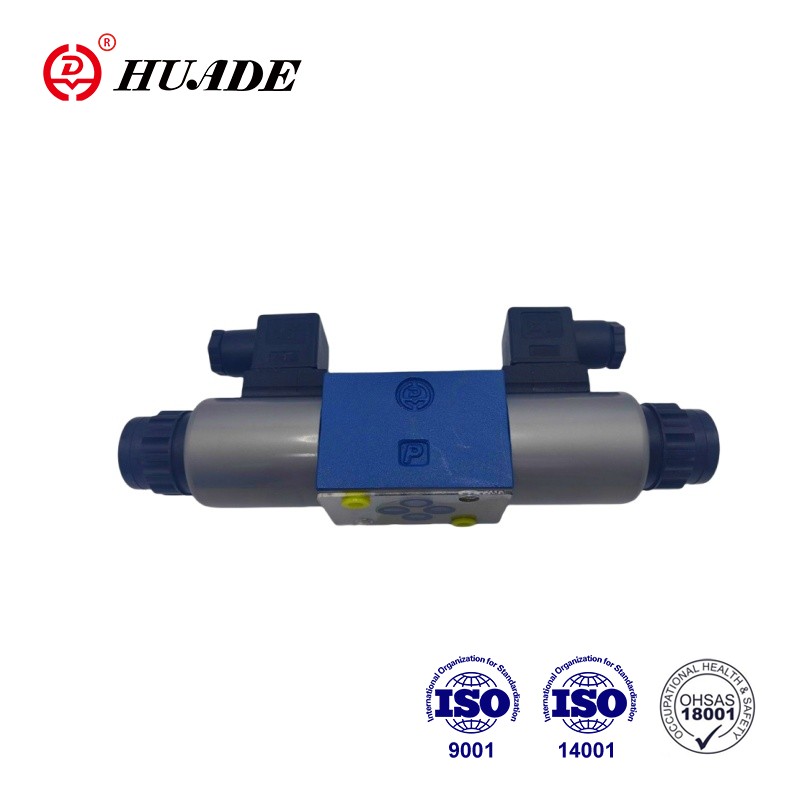

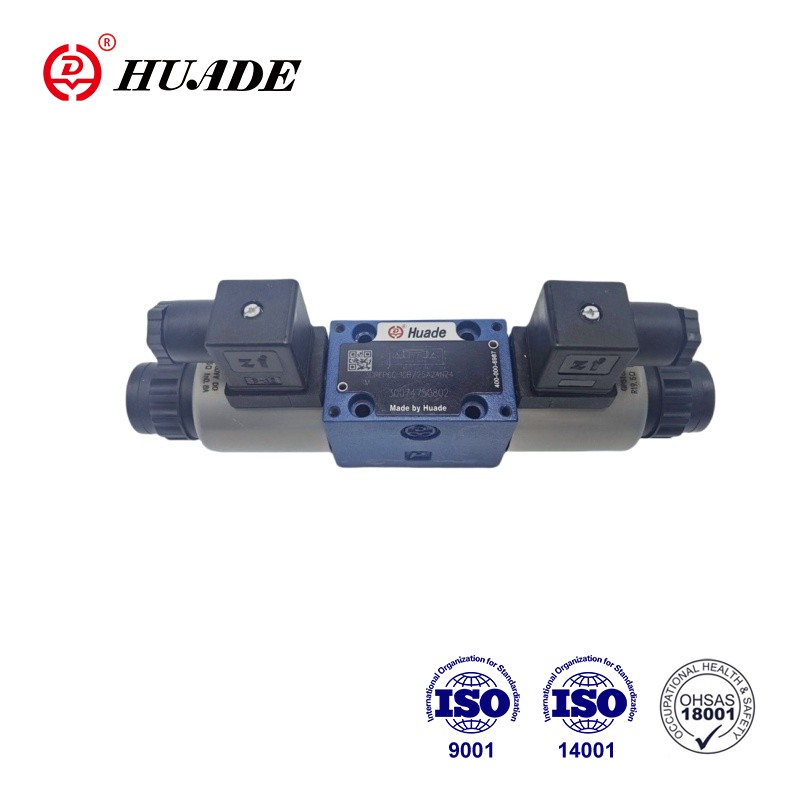

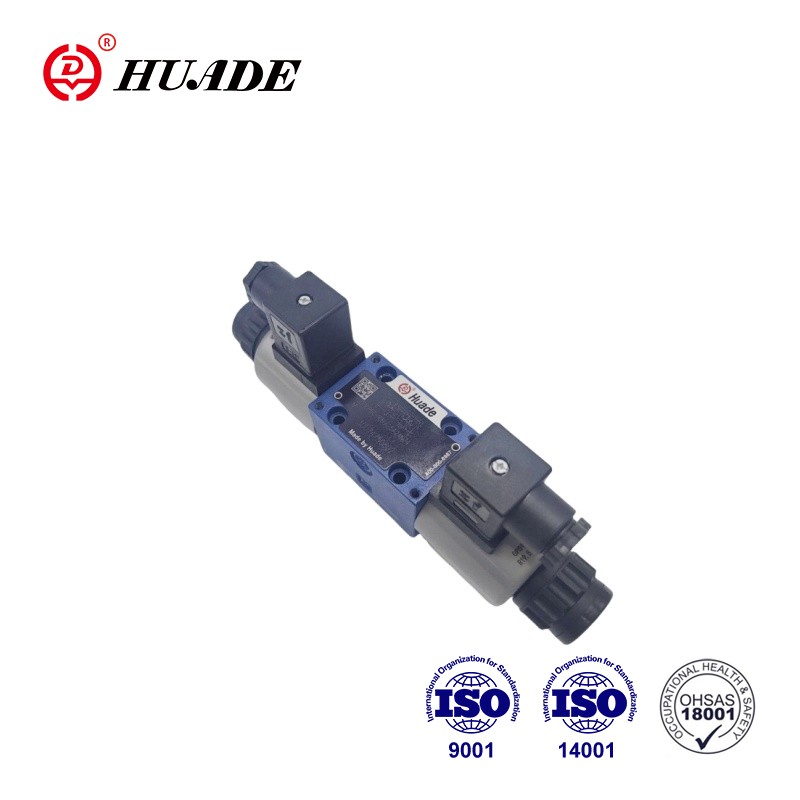

Троххадовы прапарцыянальны рэдукцыйны клапан 3DREP 6A можа дакладна рэгуляваць выхадны ціск у адпаведнасці са зменамі ўваходнага сігналу, каб адпавядаць патрабаванням да ціску ў працэсе вытворчасці. У той жа час стабільная праца 3DREP 6A таксама забяспечвае бесперапыннасць і бяспеку вытворчага працэсу.
| Гідраўлічны | ||
| Працоўны ціск (МПа) | Порт П | 10, калі больш за 10, то ўсталюйце клапан тыпу ZDR6DP..-30B/...ва ўваходны порт |
| Порт Т | 3 | |
| Максімальны паток (л/мін) | 15 (∆p=5 МПа) | |
| Ступень забруджвання (гм) | Рэкамендацыя фільтра з мінімальнай хуткасцю ўтрымання β10≥ 75 | |
| Гістэрэзіс (%) | ≤3 | |
| Дакладнасць паўтаральнасці (%) | ≤1 | |
| Адчувальнасць адказу (%) | ≤1 | |
| Дыяпазон развароту (%) | ≤1 | |
| Напорная вадкасць | Мінеральны алей (для ўшчыльнення NBR), складаны фасфатны эфір (для ўшчыльнення FPM) | |
| Дыяпазон глейкасці (мм2/с) | 2,8 да 380 | |
| Дыяпазон тэмператур вадкасці пад ціскам (°C) | -20 да +70 | |
| Ўстаноўка | неабавязкова, пажадана гарызантальная | |
| Вага (кг) | Тып C: 2,6; тып A.B: 1,5 | |
| Электрычны, саленоід | ||
| Напружанне харчавання | 24В пастаяннага току | |
| Намінальны ток на саленоід (А) | 0.8 | |
| Максімальны ток на саленоід (А) | ≤0,02 | |
| Супраціў шпулькі саленоіда (Ω) | Халоднае значэнне пры 20°C | 19.5 |
| Макс. цёплае значэнне | 28.8 | |
| Працоўны стан | бесперапынны | |
| Тэмпература ўмоў (°C) | ~+50 | |
| Тэмпература змеявіка (°C) | ~+150 | |
| Абарона па DIN40 050 | IP65 | |
| Электрычныя злучэнні | 3DREP | з кампанентным штэкерам да DIN43650-AM2 раздымам DIN 43 650-AF2/Pg11 |
| 3DREPE | з кампанентным штэкерам да раздыма E DIN43563-AM6-3 E DIN43563-BF6-3/Pg11 | |
Асаблівасці:
▶Прапарцыянальныя клапаны з прамым кіраваннем для кантролю ціску і напрамку патоку
▶Прыводзіцца ў дзеянне праз прапарцыйныя саленоіды з цэнтральнай разьбой і здымнай шпулькай
▶Шпуля кіравання з цэнтрам спружыны
Ужыванне:
Троххадовы прапарцыйны рэдукцыйны клапан 3DREP 6A шырока выкарыстоўваецца ў прамысловых галінах, мабільных механічных гідраўлічных сістэмах, варштатах і іншым абсталяванні высокага класа.
3-хадавой рэдукцыйны клапан тыпу 3DREP 6. непасрэдна прыводзіцца ў дзеянне прапарцыйнымі саленоідамі. Яны пераўтвараюць электрычны ўваходны сігнал у прапарцыйны выхадны сігнал ціску.
Прапарцыйныя саленоіды - гэта саленоіды пастаяннага току з вільготным штыфтам з цэнтральнай разьбой і здымнай шпулькай. Электрамагніты кіруюцца дадаткова з дапамогай знешняй электронікі кіравання.
◆дызайн:
Клапан у асноўным складаецца з:
◆функцыя:
Калі саленоіды (1 і 2) абясточаны, золотник кіравання (5) утрымліваецца ў цэнтральным становішчы спружынамі сціску.
Золотнік кіравання (2) непасрэдна прыводзіцца ў дзеянне, калі адзін з саленоідаў знаходзіцца пад напругай.
напрыклад шляхам падключэння электрамагніта "а" (1)
→ Залатнік вымярэння ціску (5) і залатнік кіравання (4) рухаюцца ўправа прапарцыйна ўваходнаму электрычнаму сігналу.
→Злучэнне ад P да B і A да T ажыццяўляецца праз папярочныя сячэнні ў форме адтуліны з прагрэсіўнымі характарыстыкамі патоку
◆Абясточванне электрамагніта (1)
→ Золотнік кіравання (4) вяртаецца ў цэнтральнае становішча спружынамі сціску
У сярэднім становішчы злучэння ад A і B да T адкрыты, такім чынам, вадкасць пад ціскам можа свабодна цячы ў бак. Дадатковае ручное кіраванне дазваляе перамяшчаць золотник кіравання (4) без падключэння электрамагніта.
●Увага!
Ненаўмыснае выкарыстанне ручнога перакрыцця можа выклікаць некантраляваны рух машыны!
Сімвалы прапарцыйнага рэдукцыйнага клапана 3DREP 6A
