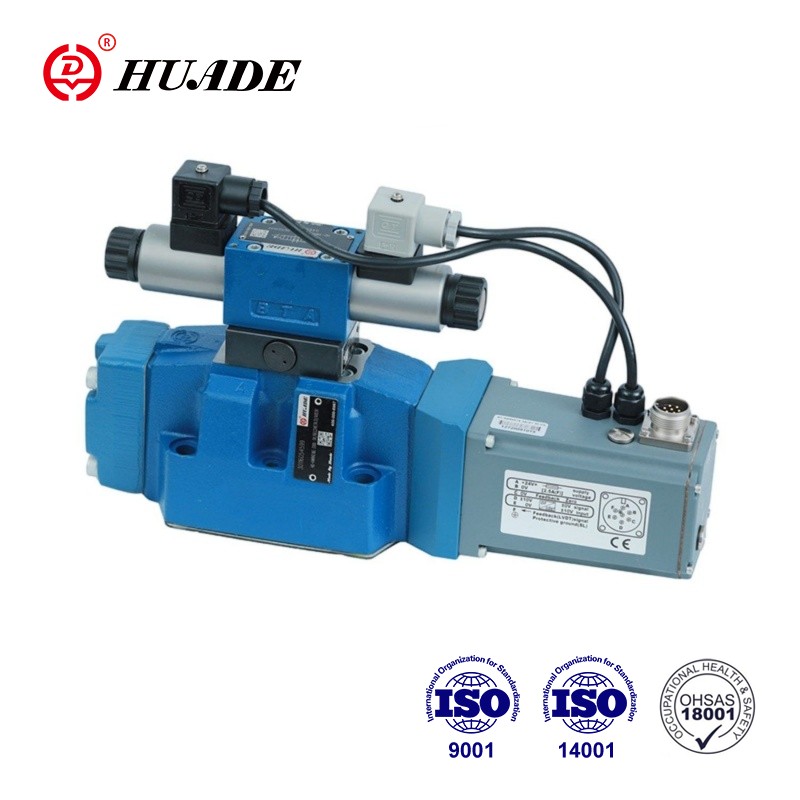

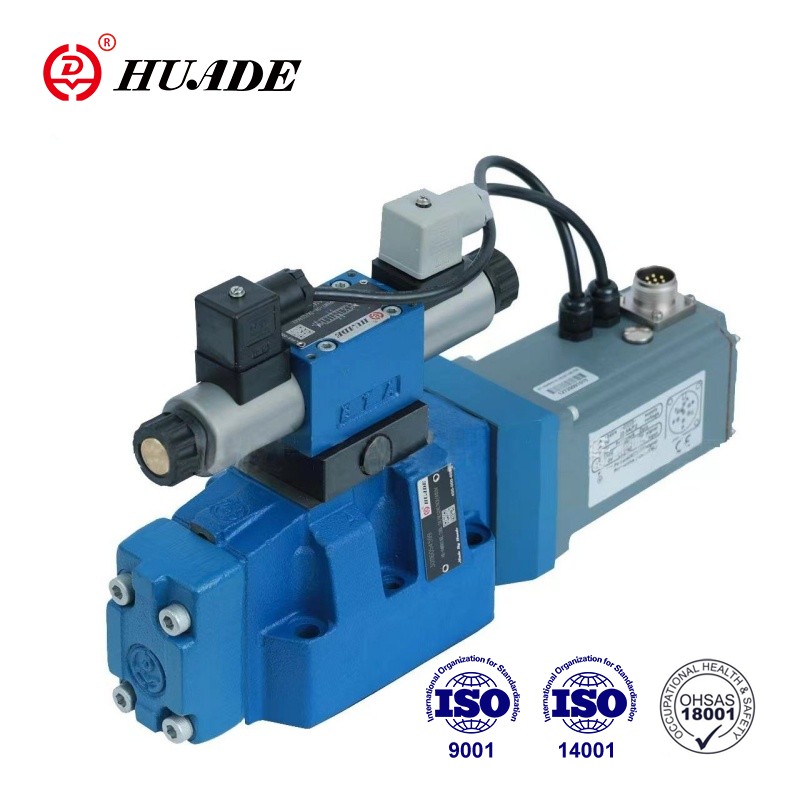

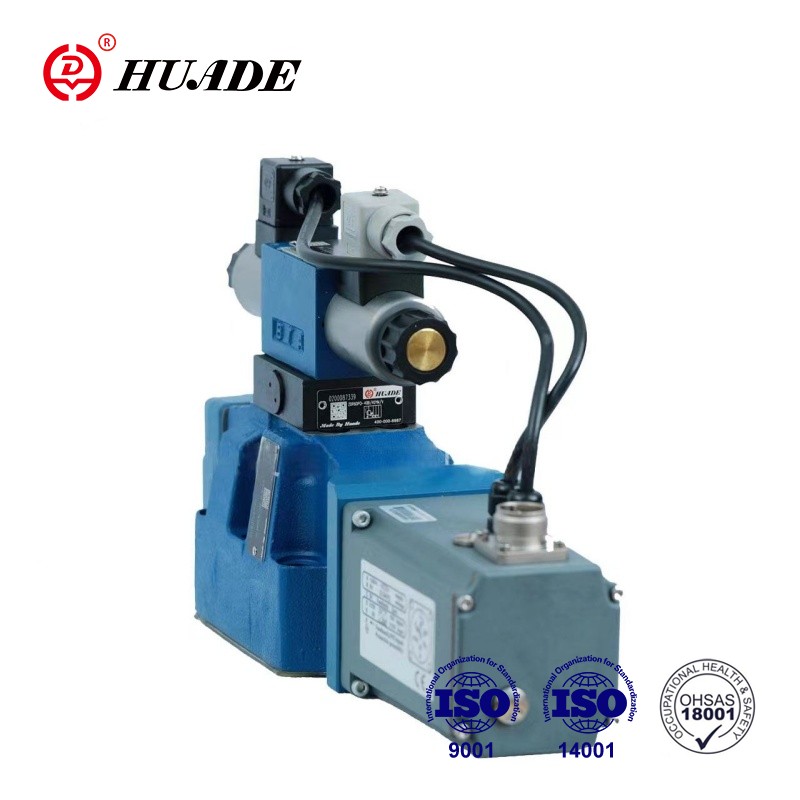

Прапарцыйныя клапаны тыпу 4WRTE - гэта накіраваныя клапаны з пілотным кіраваннем і электрычнай зваротнай сувяззю, убудаванай электронікай (OBE) і дадатковым кантролем становішча залатніка. Высокая дакладнасць, хуткая рэакцыя і стабільнае кіраванне прапарцыйным клапанам WRTE-4X робяць яго ключавым кампанентам многіх прамысловых сістэм.
| Генерал | ||||||
| Памеры | 10 | 16 | 25 | 27 | 32 | 35 |
| Вага (кг) | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
| Месца ўстаноўкі і інфармацыя аб уводзе ў эксплуатацыю | Пажадана гарызантальны | |||||
| Дыяпазон тэмператур навакольнага асяроддзя (°C) | -20..+50 | |||||
| Максімальны час захоўвання (гады) | 1 *(пры захаванні ўмоў захоўвання, гл. інструкцыю па эксплуатацыі 07600-B) | |||||
| Значэнні MTTF у адпаведнасці з EN ISO 13849 гадоў | 150 (падрабязней гл. тэхнічны ліст 08012) | |||||
| Яго выпрабаванні ў адпаведнасці з DIN EN 60068-2-6 | 10.. 2000 Гц /максімум 10 г/10 цыклаў /3 восі | |||||
| Тэст на шум у адпаведнасці з DIN EN 60068-2-64 | 20... 2000 Гц/10 gS /30 g пік/30 мін. /3 восі | |||||
| Удар пры транспарціроўцы ў адпаведнасці з DIN EN 60068-2-27 | 15 г / 11 мс / 3 удары / 3 валы | |||||
| Вільготнае цяпло, цыклічны, у адпаведнасці з DIN EN 60068-2-30 | Варыянт 2 +25°C ... +55C, адносная вільготнасць 90% ... 97%, 2 цыклы па 24 гадзіны | |||||
Асаблівасці:
▶Дызайн для павышэння надзейнасці і бяспекі
1. Аўтаматычная кампенсацыя ціску ў камерах кіравання асноўнай ступені з дапамогай пілотнага рэгулюючага клапана
2. Кантрольны шпулька галоўнай ступені ў цэнтральным становішчы па цэнтры спружыны і/або ў зрушаным становішчы
3.Апцыянальна з маніторынгам становішча шпулі
▶Гнуткі - падыходзіць для кантролю становішча, хуткасці і ціску
▶ Дакладны - высокая адчувальнасць водгуку і невялікі гістэрэзіс
Ужыванне:
прапарцыйны накіравальны клапан WRTE-4X можа быць шырока выкарыстаны ў нафтахімічнай, аўтамабільнай прамысловасці, інтэлектуальным абсталяванні, энергетыцы, металургічнай прамысловасці і іншых галінах.
Клапан WRTE-4X у асноўным складаецца з 3 асноўных вузлоў:
1. Корпус (1) са шпуляй кіравання асноўнай ступенню (2) і дадатковым кантролем становішча шпулі (13)
2. Убудаваная электроніка (дадаткова з ахоўнай мембранай электронікі (14)) з індуктыўным датчыкам становішча (3) асноўнай ступені
3.Пілотны рэгулюючы клапан (4) з блокам кіравання золотником/разеткай (5), індуктыўным пераўтваральнікам становішча (6) і зваротнай сувяззю ціску для цэнтральнага палажэння золотника кіравання асноўнай ступенню (2).
Пры абясточаных прапарцыйных электрамагнітах (7; 8) цэнтральнае становішча золотника кіравання галоўнай ступенню (2) з-за цэнтравальнай спружыны (9) і зваротнай сувязі ціску. Кіраванне золотника кіравання галоўнай ступенню (2) праз пілотны клапан кіравання ( 4)→ золотник кіравання галоўнай ступенню (2) размяшчаецца ў рэгуляваным парадку. Кіраванне золотником кіравання пілотным рэгулюючым клапанам (4) шляхам змены сілы саленоіда прапарцыйных саленоідаў (7;8). Злучэнне каманды і фактычныя значэнні ва ўбудаванай электроніцы. Падача пілотнага алею ўнутраную праз порт P або звонку праз порт X. Вяртанне пілотнага алею праз порт T або звонку праз Y у бак. Пры значэнні каманды O V электроніка кіруе золотник кіравання асноўнай ступенню (2) у цэнтральным становішчы.
Сімвал г Прапарцыйна-накіраваны клапан WRTE-4X
