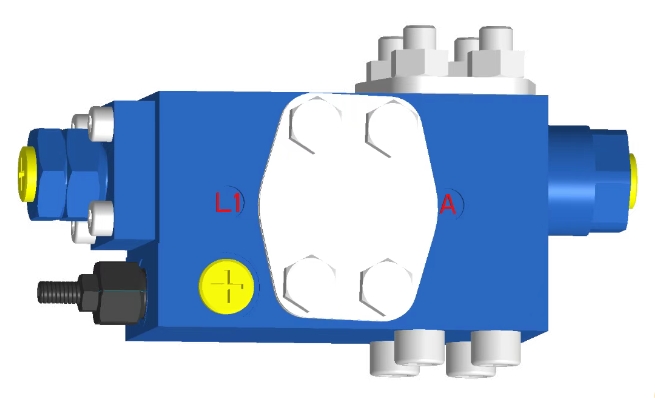

Балансавальны клапан HD-BLV20-1X з'яўляецца ключавым кампанентам у гідраўлічнай сістэме будаўнічай тэхнікі, асабліва ў пад'ёмным абсталяванні (такім як аўтакраны, вежавыя краны, пад'ёмныя платформы і г.д.).
Асноўныя функцыі
▪Кантроль нагрузкі і дакладнасць руху
①Унутраны пілотны прапарцыянальны кантроль забяспечвае плыўны запуск і прыпынак прывада (цыліндру/рухавіка), ухіляючы дрыгаценне або ўдар пры высокай інэрцыйнай нагрузцы.
②Ён забяспечвае магчымасць плыўнага рэгулявання хуткасці ў такіх дзеяннях, як пад'ём і апусканне цяжкіх прадметаў, тэлескапічны рух з пераменнай амплітудай і адаптуецца да патрэб мікраруху (напрыклад, дакладны ўздым).
▪Функцыя захавання бяспекі
①Убудаваны механічны клапан утрымання нагрузкі можа прадухіліць выхад нагрузкі з-пад кантролю, нават калі гідраўлічны шланг лопне або сістэма выпадкова скіне ціск (у адпаведнасці са стандартамі бяспекі ISO 13849).
②Убудаваны ахоўны клапан другаснай абароны скідае ціск, калі ціск у трубаправодзе ненармальна павялічваецца, каб абараніць прывад ад пашкоджання з-за пікавага ціску.
▪Магчымасць супраць ваганняў патоку
1. Канструкцыя кампенсацыі ціску прынята. Калі помпа падае недастаткова алею (напрыклад, падае частата кручэння рухавіка) або раптоўна змяняецца нагрузка, адкрыццё клапана рэгулюецца аўтаматычна, каб пазбегнуць з'явы "паўзучага прыпынку" прывада.
▪Тэхнічныя моманты

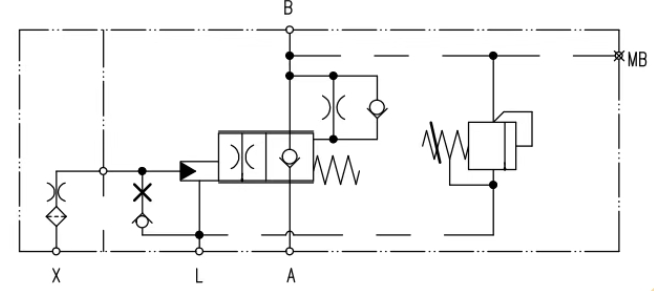

⑴Кампазітная структура стрыжня клапана: галоўны балансавы клапан, клапан перагрузкі і зваротны клапан аб'яднаны ў адно цэлае, каб паменшыць месцы ўцечкі трубаправода.
⑵Аптымізацыя дынамічнай рэакцыі: канструкцыя алейнай ланцуга пілотнага кіравання памяншае затрымку адкрыцця і закрыцця, а час водгуку складае менш за 50 мс.
⑶Адаптацыя да шырокага дыяпазону тэмператур: матэрыял корпуса клапана і ўшчыльнення могуць стабільна працаваць пры працоўных умовах -40℃~120℃.
Параметр прадукту Балансавальны клапан HD-BLV20-1X
| Памер | HD-BLV20-1X | |
| Максімальны працоўны ціск | 420 бар | |
| Максімальны ціск у порту А (на ўваходзе/зваротным алеі) | 420 бар | |
| Максімальны ціск у порце B (прывад/нагрузка) | 420 бар | |
| Максімальны пілотны ціск у порту X | 420 бар | |
| Максімальны расход | 350 л/мін | |
| Кірунак плыні | A→B, свабодны паток праз зваротны клапан | |
| B→A, кантраляваны паток | ||
| Спосаб кантролю | Каэфіцыент гідраўлічнага рэгулявання | |
| Адкрыты каэфіцыент | 113:1 | |
| Тэмпература алею (℃) | -20~80℃ | |
| Памер | SAE1''6000 psi | |
| Памер алейнага порта | A、B | SAE1'' 6000 psi |
| X、L、L1、MB | G1/4'' | |
