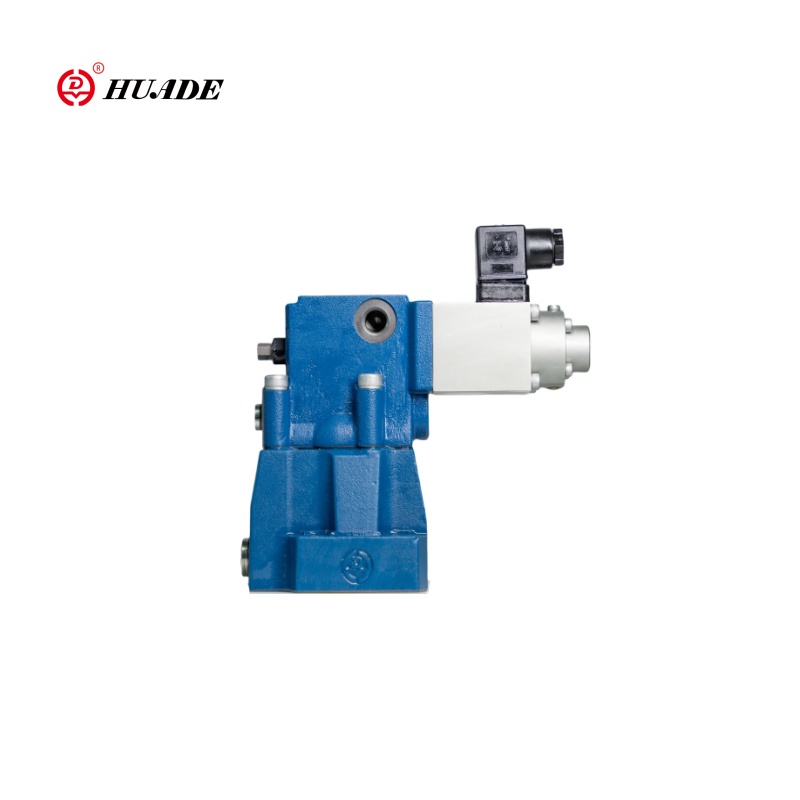

Прапорцыйнае зніжэнне ціску ў Huade DRE - гэта пілотныя клапаны, якія зніжаюць ціск. Яны выкарыстоўваюцца для зніжэння працоўнага ціску.
Прапорцыйнае зніжэнне ціску, які змяняе клапан DRE, у асноўным складаецца з пілотнага клапана (1) з прапарцыйным электрамагнітам (2) асноўным клапанам (3) з асноўнай зборкай шпулькі (4), а таксама дадатковым чэкавым клапанам (5).
| Гідраўлічны | ||
| Макс.Стынг ціску (MPA) | Парты a і b | 31.5 |
| Порт y | Перайдзіце да танка. Не ціск | |
| Макс. Стынг ціску, для порта А (МПА) | Тое самае, што і рэйтынг ціску | |
| Min.Setting ціск.for Port A (MPA) | Быць звязаным з "q". (Гл. Крывыя) | |
| Лінейнасць (%) | ± 3,5 | |
| Паўтаральнасць (%) | <± 2 | |
| Гістэрэз | З калчарам ± 2,5% pmax.without chiver ± 4,5% pmax | |
| Вадкасці | Мінеральнае алей (для ўшчыльнення NBR), эфір фасфатаў (для ўшчыльнення FPM) | |
| Дыяпазон глейкасці (мм2/s) | 2,8 To380 | |
| Дыяпазон тэмпературы вадкасці (℃) | -20 да +70 | |
| Электрычны | ||
| Напружанне харчавання | DC | |
| Min.Control Current (A) | 0.1 | |
| Ток Max.Control (A) | 0.8 | |
| Супраціў шпулькі (ω) | Стары клапан пры 20 ℃ складае 19,5, клапан Max.warm складае 28,8 | |
| Падатак | няспынны | |
| Тэмпература Max.Condition (℃) | 50 | |
| Ізаляцыя да DIN 40 050 | IP65 | |
| Звязаны ўзмацняльнік | Убудова-раздымальнік | |
| Электрычны прыклад | VT_2000:40(together provide) | |
Асаблівасці:
▶ Неабавязковы максімум. Абарона ціску
▶ Неабавязковы праверку клапана паміж A і B
▶ клапан, які выкарыстоўваецца для зніжэння працоўнага ціску
▶ Для мантажу падпласці
▶ клапан і электроніка ад адной Scurce
Прыкладанне:
DRE/DREM прапарцыянальнае ціск, які зніжае ціск, ёсць простая структура, зручная ўстаноўка і адладка, моцная ёмістасць патоку, невялікая страта ціску, добрая паўтаральнасць і лінейнасць, і падыходзіць для выпадкаў з вялікім патокам сістэмы. Ён шырока выкарыстоўваецца ў станкавых інструментах, лёгкай прамысловасці, металургіі, суднабудаванні, інжынерыі, майнинга, аэракасмічнай і іншых палях.
Увядзіце Дрэ ...
Настройка ціску ў порце А залежыць ад напружання, якое прысутнічае ў прапарцыянальных электрамагнітах (2).
У стане спакою, без ціску ў порце B, спружына змяшчае галоўную шпульку (4) у сваім стартавым становішчы. Злучэнне ад B да A зачыняецца, таму пазбягаецца скачок запуску.
Ціск у порце А дзейнічае праз злучэнне на вобласці галоўнай шпулькі.
Пілотнае алей бярэцца з порта A (NS 10) або порта B (NS 20,30) і праходзіць праз злучэнне з кантролерам пастаяннага патоку, які змяшчае пілотны паток алею, незалежна ад падзенняў ціску паміж портамі A і B. З кантролера пастаяннага патоку, пілотны паток алею пераходзіць у вясновую камеру, праз два злучэнні, праз клапан, які ўваходзіць у парты і адтуль у адтуль.
Ціск, неабходны ў порце А, вызначаецца пры адпаведным узмацняльніку.
Сімвалы прапарцыянальнага ціску, які зніжае клапан DRE
