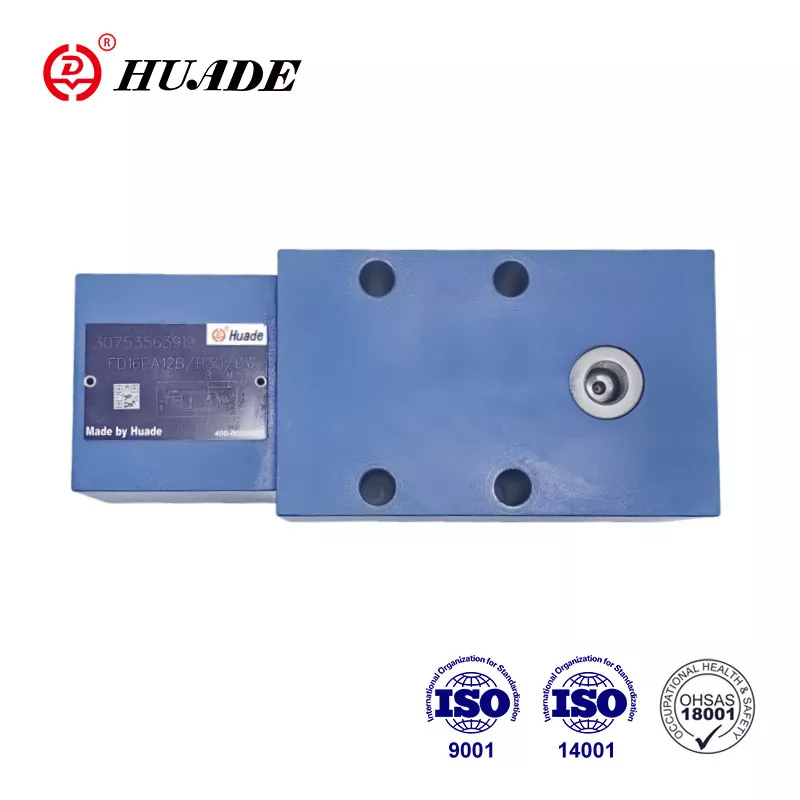

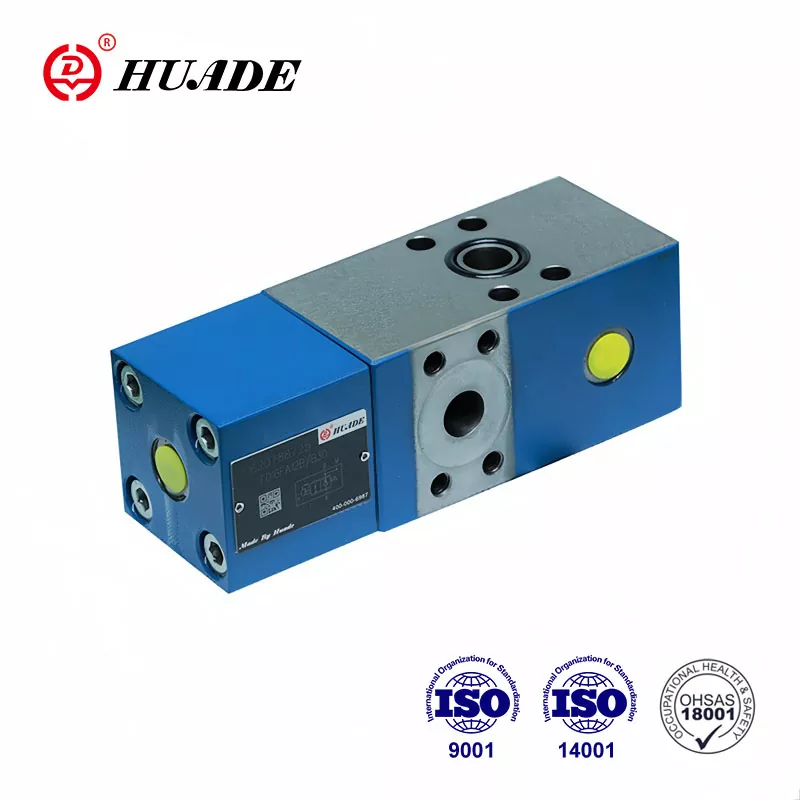

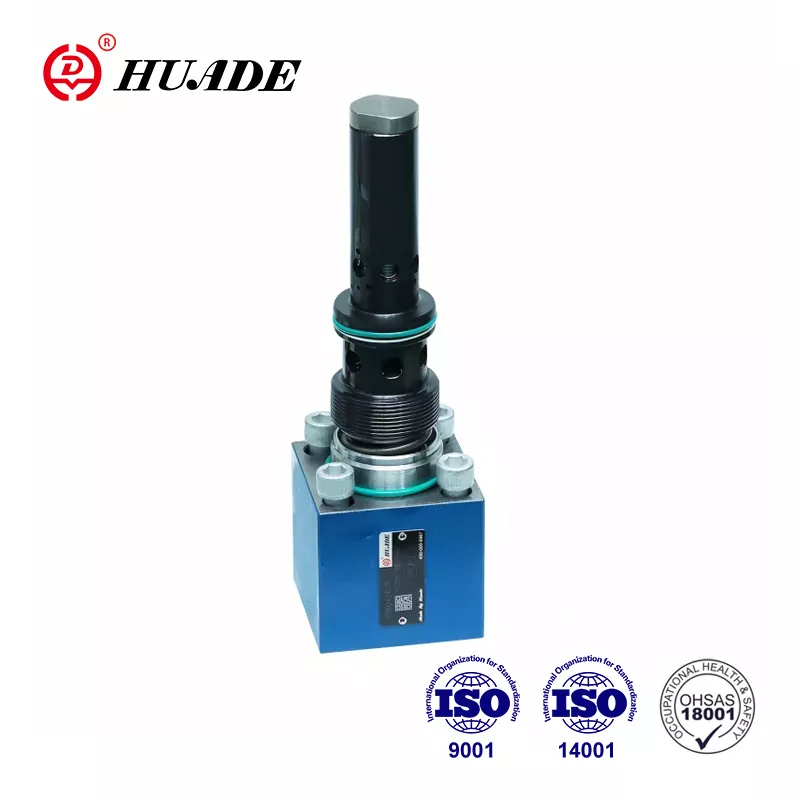

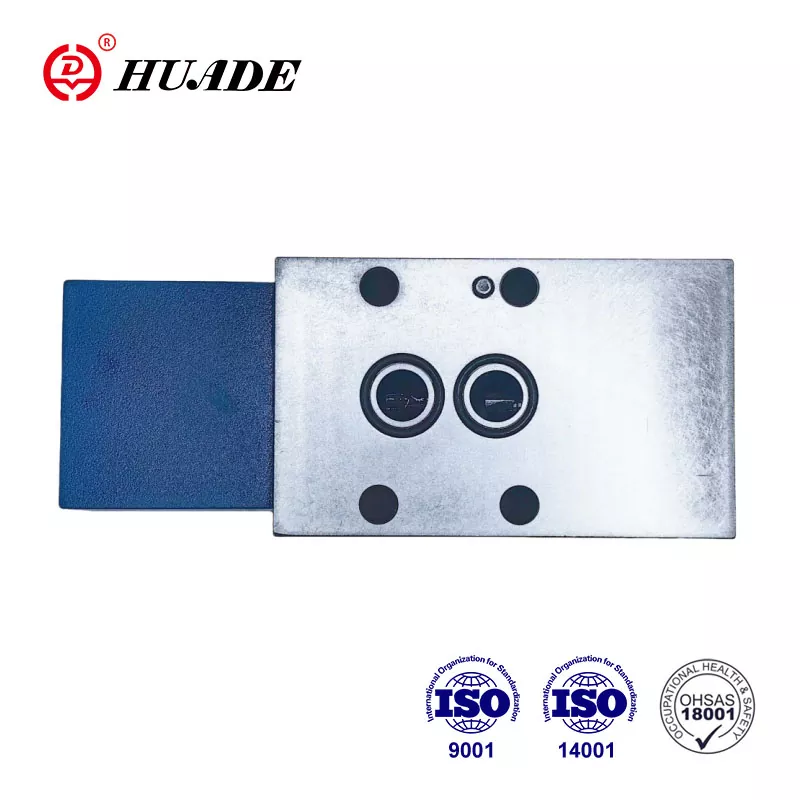

Клапан кантрольнага Q-метра Huade® FD 32 можа выкарыстоўвацца ў розных гідраўлічных сістэмах для кантролю патоку. Яны канкурэнтаздольныя з добра вядомымі прадуктамі з добрым якасцю і больш нізкай цаной. Два доўгатэрміновыя супрацоўніцтва з Rexroth дазваляюць праточным клапанам вытворчасці Huade Hydraulic дасягнуць таго ж ўзроўню, што і прадукты Rexroth. Дзякуючы гэтым унікальным гандлёвым кропкам, кантрольныя клапаны Huade® Q-meter ужо папулярныя сярод кітайскіх спажыўцоў.
|
Працоўны ціск, порты A, X (МПа) |
да 31,5 |
|
Працоўны ціск. порт B (МПа) |
да 42 |
|
Кіруючы ціск, порт X (дыяпазон рэгулявання расходу) (МПа) |
мін.2-3,5, макс.31,5 |
|
Ціск расколіны, ад A да B (МПа) |
0.2 |
|
Ціск налады для другаснага ахоўнага клапана (МПа) |
да 40 |
|
Расход (л/мін) |
80 (памер 12) 200 (памер 16) |
|
Каэфіцыент плошчы перадпраёму |
плошча сядзення тарэлі / плошча пілотнай шпулі = 1/20 |
|
Дыяпазон тэмператур вадкасці пад ціскам (℃) |
-30 да +80 |
|
Дыяпазон глейкасці (мм²/с) |
Ад 10 да 800 |
|
Напорная вадкасць |
Мінеральны алей (для ўшчыльнення NBR) або фасфатны эфір (для ўшчыльнення FPM) |
Асаблівасці:
▶ Схема пераносу ў адпаведнасці з DIN 24 340, ад D, ISO 5781 і CETOP - RP 121H
▶ Зваротны клапан з пілотным кіраваннем, герметычны. Кантрольны Q-метр кантралюе зваротны паток Q2 у адносінах да патоку, які накіроўваецца ў супрацьлеглы бок прывада Q1 з цыліндрамі, суадносіны плошчы (Q2=Q1φ) павінна быць прынята пад увагу.
▶ Перапускны клапан, свабодны паток у процілеглым кірунку
▶ Дадатковы ўбудаваны другасны ахоўны клапан (толькі для клапана з фланцавым злучэннем).
Ужыванне:
Клапаны кантрольных Q-метраў FD12 выкарыстоўваюцца для ўплыву на хуткасці гідраўлічных рухавікоў і цыліндраў незалежна ад нагрузкі (прадухіляе ўцёкі). Акрамя таго, ёсць ізаляваная функцыя для абароны ад разрыву трубы.
Кантрольны Q-метр складаецца ў асноўным з корпуса (1), асноўнай талеркі (2), пілотнай часткі (3), пілотнай шпулі (4), амартызацыйнай шпулі (5) і пілотнай дэмпфацыі (6).
Структура кантрольнага клапана Q-Meter FD 32
Сімвал кантрольнага клапана Q-Meter FD
Прыклады схем
Заўвага:
Два кантрольныя Q-метры не могуць быць выкарыстаны для кантролю двух цыліндраў, якія вымушаныя механічна рухацца разам, паколькі сінхранізацыя і аднолькавы ціск не могуць быць гарантаваны ў кожным цыліндры.
Такім чынам, цыліндры павінны быць абсталяваны двума зваротнымі клапанамі з пілотным кіраваннем тыпу SL. Кантрольны Q-метр усталяваны ў агульнай лініі.
Пры гэтым ціск нагрузкі не павінна перавышаць 20 МПа!
