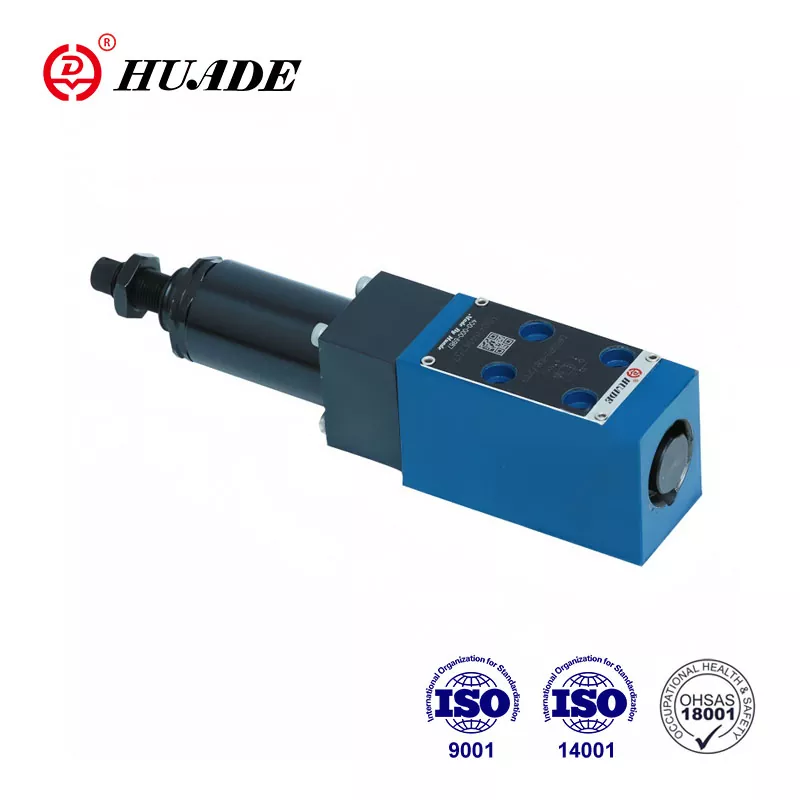

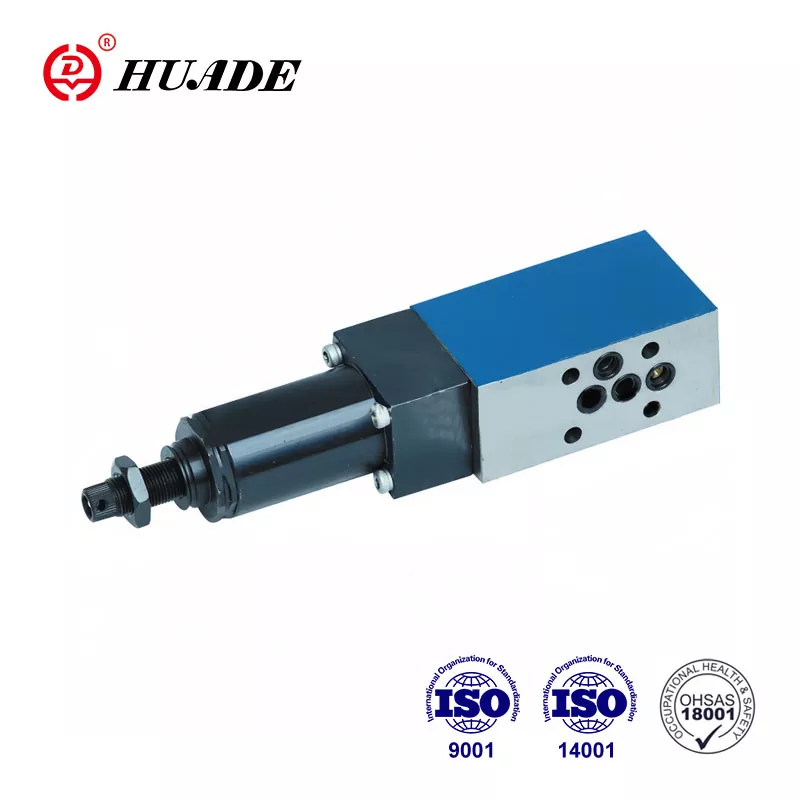

Клапан рэдукцыйны DR 5 DP выкарыстоўваецца для кантролю ціску ў гідраўлічнай сістэме. Дзякуючы ўкараненню тэхналогіі Rexroth, рэдукцыйныя клапаны серыі Huade® DR 5 DP могуць замяніць той жа тып Rexroth. Huade Hydraulic мае строгую сістэму тэсціравання для забеспячэння высокай якасці сваёй прадукцыі. Серыя клапанаў рэгулявання ціску шырока выкарыстоўваецца ў марскіх гідраўлічных сістэмах.
|
Макс. працоўны ціск (порт P) (МПа) |
да 31.5 |
|
Макс. другасны ціск (порт А) (МПа) |
up to 21.0;without non-return valve up to 31.5 |
|
Макс. супрацьціск (парты T(Y)) (МПа) |
да 6,0 |
|
Максімальны паток (л/мін) |
да 15 |
|
Вадкасць пад ціскам Мінеральны алей |
Мінеральны алей (для ўшчыльнення NBR) або фасфатны эфір (для ўшчыльнення FPM) |
|
Дыяпазон глейкасці (мм²/с) |
10~800 |
|
Дыяпазон тэмпературы ціску вадкасці (℃) |
-30 да +80 |
|
Ступень забруджвання (гм) |
Максімальна дапушчальная ступень забруджвання вадкасці - NAS 1638 клас 9. |
|
Вага (кг) |
прыбл.1,0 |
Асаблівасці:
▶ Мантаж падкладкі
▶ 5 рэйтынгаў ціску
▶ 4 рэгулявальныя элементы
. Паваротная ручка
. Установачны шруба з шасціграннікам і ахоўным каўпачком,
. Паваротная ручка са шкалой, якая замыкаецца
. Паваротная ручка са шкалой
▶ Зваротны клапан, дадаткова
▶ Схема пераносу ў адпаведнасці з DIN 24 340, форма D, ISO 5781 і CETOP - RP 121H
Ужыванне:
Рэдуктар ціску DR 5 DP выкарыстоўваецца для зніжэння ціску ў сістэме.
Клапан тыпу DR5 DP з'яўляецца 3-хадовым рэдукцыйным клапанам прамога кіравання з функцыяй скіду ціску на другасным баку.
Другаснае ціск усталёўваецца элементам рэгулявання ціску (4). У стане спакою клапан звычайна адкрыты, і вадкасць пад ціскам можа бесперашкодна цячы з порта P у порт A. У той жа час ціск у порту A праз лінію кіравання (6) прысутнічае ў вобласці золотника, процілеглай сцісканню вясна(3). Калі ціск у порту A перавышае ўзровень ціску, усталяваны на спружыне сціску (3), золотник кіравання (2) перамяшчаецца ў становішча кіравання і падтрымлівае зададзены ціск у порту A пастаянным.
Кантрольнае і пілотнае алей бярэцца з порта А па лініі кіравання (6).
Калі ціск у порту A па-ранейшаму павялічваецца з-за ўздзеяння знешніх сіл на прывад, золотник кіравання (2) рухаецца яшчэ далей да спружыны сціску (3).
Гэта прыводзіць да таго, што шлях патоку адкрываецца ў порту А праз кантрольную пляцоўку (8) на золотнике кіравання (2) да рэзервуара. Дастатковы ціск вадкасці паступае ў бак, каб прадухіліць далейшае павышэнне ціску.
Спружынная камера заўсёды зліваецца ў бак звонку праз порт T(Y).
Для свабоднага зваротнага патоку з порта А ў порт Р можна ўсталяваць дадатковы зваротны клапан (5).
структура DR 5 DP 3 10B
Сімвалы ДР 5 ДП
