Што такое гідраўлічны клапан рэгулявання патоку?
Гідраўлічны клапан рэгулявання патоку падобны на рэгулятар руху вадкасці ў гідраўлічных сістэмах. Падобна таму, як святлафор кантралюе, колькі аўтамабіляў праязджае праз скрыжаванне, гэтыя клапаны кантралююць, колькі гідраўлічнай вадкасці праходзіць праз вашу сістэму.
Прасцей кажучы,гідраўлічныя клапаны рэгулявання патоку рэгулююць хуткасць гідраўлічных рухавікоў і цыліндраў, кантралюючы колькасць вадкасці, якая дасягае іх. Больш вадкасці азначае больш хуткі рух, менш вадкасці азначае больш павольны рух.
Чаму клапаны рэгулявання патоку так важныя?
Успрымайце гідраўлічную вадкасць як «кроў» гідраўлічнай сістэмы. Без належнага кантролю патоку ваша сістэма будзе падобная на чалавека з некантралюемым артэрыяльным ціскам - альбо занадта хуткім і небяспечным, альбо занадта павольным і неэфектыўным.
Вось што робяць клапаны рэгулявання патоку для вашай сістэмы:
Як працуюць гідраўлічныя клапаны рэгулявання патоку?
Асноўны прынцып на здзіўленне просты. Гэтыя клапаны працуюць, ствараючы зменнае адтуліну, праз якое павінна праходзіць вадкасць.
Уявіце, што вы спрабуеце напоўніць вядро вадой. Калі толькі крыху адкрыць кран, вада цячэ павольна. Шырока расчыні, і вада выцячэ хутка. Клапаны рэгулявання патоку працуюць такім жа чынам - яны рэгулююць памер адтуліны для кантролю хуткасці патоку вадкасці.
Асноўныя фактары, якія ўплываюць на паток:
- Памер праёму- Большае адтуліну = большы паток
- Перапад ціску- Больш высокі ціск = больш хуткі паток (у асноўных клапанах)
- Гушчыня вадкасці- Больш густая вадкасць = больш павольная плынь
Асноўныя тыпы клапанаў рэгулявання гідраўлічнага расходу
1. Простыя клапаны рэгулявання патоку
Ігольчастыя клапаны
- Ідэальна падыходзіць для дакладных невялікіх рэгуляванняў
- Як выкарыстанне кропельніцы замест пажарнага шланга
- Стандартныя сігналы кіравання 4-20 мА або 0-10 В
- Адваротны бок: паток змяняецца пры змене ціску
Дросельныя засланкі
- Добра падыходзіць для базавага кантролю хуткасці
- Лёгка наладжваецца ўручную
- Распаўсюджаная ў простых сістэмах
- Не вельмі дакладны пры розных нагрузках
Шаравыя краны
- У асноўным для кіравання ўключэннем і выключэннем
- Вельмі трывалы і надзейны
- Абмежаваная дакладнасць для кантролю хуткасці
- Парады па тэхнічным абслугоўванні для доўгага жыцця
2. Удасканаленыя клапаны рэгулявання патоку

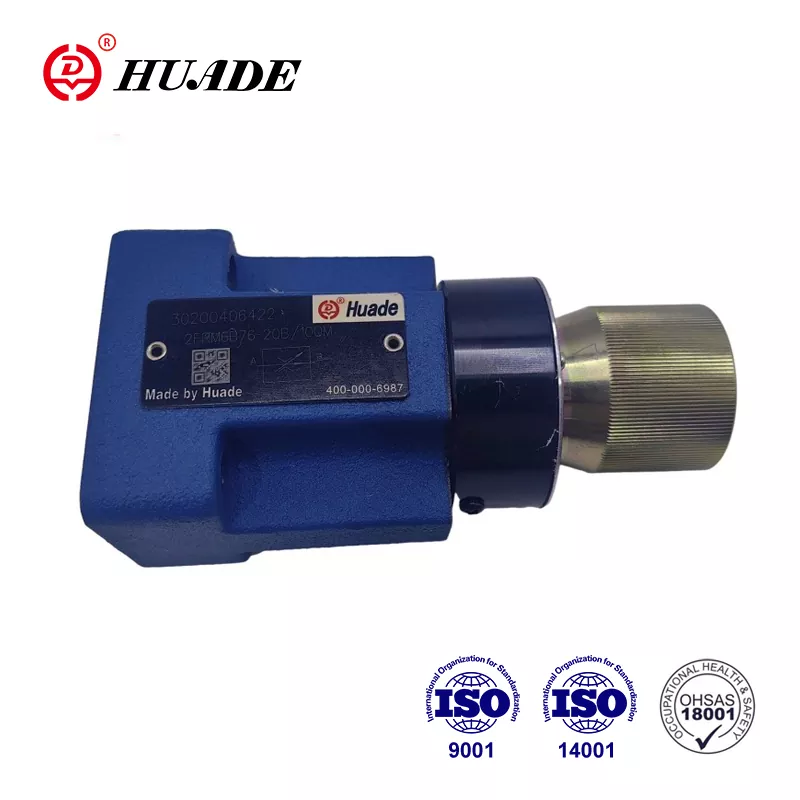

Клапаны з кампенсацыяй ціску
«Разумныя» клапаны гідраўлічных сістэм. Падтрымлівайце стабільны паток нават пры змене ціску.
Тэхнічныя дэталі:
- Убудаваны пілотны клапан аўтаматычна рэгулюе памер галоўнага адтуліны ў залежнасці ад перападу ціску
- Дыяпазон кампенсацыі:Звычайна забяспечвае дакладнасць расходу ±5% у дыяпазоне ціску 50-350 бар
- Унутраныя кампаненты:Спружынны золотник кампенсатара, рэгуляваная дроселирующая адтуліна і порты для вымярэння ціску
Даражэй, але нашмат надзейней. Ідэальна падыходзіць для дакладных работ.
Уваходныя і выходныя клапаны
Абмежаванне:Можа выклікаць кавітацыю пры звышнагрузках
Лепшае для:Станоўчыя нагрузкі, вертыкальныя цыліндры, якія пашыраюцца ўніз
Перавага:Стварае супрацьціск для прадухілення кавітацыі
Лепшае для:Абгонныя грузы, вертыкальныя цыліндры ўцягвання
Клапаны рэгулявання прапарцыйнага расходу
Электроннае кіраванне для звышдакладнай рэгулявання.
- Метад кантролю:Выкарыстоўвайце клапаны з больш высокай частотнай характарыстыкай (сервароклапы)
- Сістэма зваротнай сувязі:Кантроль па замкнёным контуры з датчыкамі патоку або зваротнай сувяззю па становішчы
- Час водгуку:Звычайна 10-50 мілісекунд для крокавых змяненняў
- Дыяпазон сігналу:Стандартныя сігналы кіравання 4-20 мА або 0-10 В
- Асаблівасці ўзмацняльніка:Дызерінг току для прадухілення заліпання клапана, функцыі рампы для плыўнага запуску
Можа быць запраграмаваны і аўтаматызаваны. Дорага, але прапануе лепшы кантроль. Распаўсюджаная ў сучасных станках з ЧПУ і робатах.
Перадавыя тэхнічныя канцэпцыі
Глыбокае апусканне з кампенсацыяй ціску
Клапаны з кампенсацыяй ціску маюць двухступеністую канструкцыю:
- Першасны этап:Рэгуляваная дросельная адтуліна (кіраваная карыстальнікам)
- Другасны этап:Аўтаматычны кампенсатар золотника рэагуе на перапад ціску
Прынцып працы:
- Кампенсатар падтрымлівае пастаяннае падзенне ціску (звычайна 7-10 бар) на першасным адтуліне
- - Neka se cilindri i motori kreću pravim tempom
- Калі ціск уверх па плыні падае, кампенсатар абмяжоўвае, каб прадухіліць павелічэнне патоку
- вынік:Пастаянны паток незалежна ад змены нагрузкі
Сістэмы кіравання прапарцыйнымі клапанамі
Электронная ланцуг кіравання:
- Камандны сігнал:4-20 мА або ±10 В ад ПЛК/кантролера
- Апрацоўка ўзмацняльніка:Пераўтварае сігнал у правільны ток/ШІМ
- Рэакцыя саленоіда:Прапарцыйны саленоід стварае сілу, прапарцыйную току
- Рэакцыя клапана:Становішча золотника непасрэдна залежыць ад сілы саленоіда
- Выхад патоку:Дакладнае кіраванне патокам з мінімальным гістэрэзісам
Дадатковыя магчымасці:
Тэхналогія дзельніка патоку
Дзельнікі патоку золотникового тыпу:
- Выкарыстоўвайце сінхранізаваныя шпулі, каб падзяліць паток
- Дакладнасць:Hidraulički regulacijski ventili protoka su
- Адчувальнасць да ціску:Прадукцыйнасць пагаршаецца пры вялікіх перападах ціску
- прыкладанні:Падыходзіць для падобных нагрузак
Дзельнікі патоку зубчастага тыпу:
- Standardni ventili rade od -20°C do 80°C
- Дакладнасць:±2% дзялення патоку незалежна ад перападу ціску
- Самакампенсацыя:Аўтаматычна рэгулюе змены глейкасці
- прыкладанні:Крытычна важная сінхранізацыя (кіраванне самалётам, уздым цяжкасцей)
Прыкладанні
Будаўнічая тэхніка
- Экскаватары: плыўныя рухі рук і каўша
- Краны: дакладны ўздым і пазіцыянаванне
- Бульдозеры: кіраваная рэгуляванне ляза
Вытворчасць
- Машыны для ліцця пад ціскам: ідэальнае фарміраванне дэталяў
- Станкі з ЧПУ: дакладныя хуткасці рэзкі
- Зборачныя лініі: сінхранізаваныя руху
Сельская гаспадарка
- Камбайны: скаардынаваная зрэзка і збор
- Трактары: кіраванне тэхнікай
- Ірыгацыйныя сістэмы: кіраванне патокам вады
Іншыя прыкладанні
- Турбіны электрастанцыі
- Водаачышчальныя збудаванні
- Нафтагазавыя аперацыі
- Горнае абсталяванне
Як выбраць правільны клапан рэгулявання патоку
Выбар правільнага клапана падобны на выбар правільнага інструмента для працы. Улічвайце наступныя фактары:
1/4" NPT
- Пры якім ціску працуе ваша сістэма?
- Які паток вам патрэбны?
- Які тып вадкасці вы выкарыстоўваеце?
Кіраўніцтва па тэхнічных характарыстыках
| Ужыванне | Рэкамендуемы тып клапана | Хуткасць патоку | Максімальны ціск | Памер злучэння | Метад кантролю |
|---|---|---|---|---|---|
| Маленькі станок з ЧПУ | Шаравой клапан | 2-8 л/мін | 350 бар | 1/4" NPT | Дапаможнік |
| Ліццё пад ціскам | З кампенсацыяй ціску | 15-50 л/мін | 350 бар | 1/2" SAE | Ручной/электрычны |
| Экскаватар Arm | Прапарцыянальны | 80-200 л/мін | 420 бар | 3/4" SAE | Электронны (ШІМ) |
| Гідраўлічны прэс | Лічыльнік | 25-100 л/мін | 700 бар | 1" SAE | Пілотны |
| Мабільны кран | S kompenzacijom tlaka: | 120-300 л/мін | 350 бар | 1" SAE | Вызначэнне нагрузкі |
2. Патрэбнасці ў дакладнасці
3. Асяроддзе
- Дыяпазон тэмператур:Стандартныя клапаны працуюць ад -20°C да 80°C
- Экстрэмальныя ўмовы:Неабходныя спецыяльныя ўшчыльняльнікі для тэмператур ад -40°C да 120°C
- Каразійныя вадкасці:Патрабуецца нержавеючая сталь або спецыяльныя пакрыцця
- Высокая вібрацыя:Рэгулярнае абслугоўванне прадухіляе дарагія паломкі
4. Бюджэтныя меркаванні
Агульныя праблемы і рашэнні
Праблема: нестабільная хуткасць
Сімптомы:Прывад паскараецца і запавольваецца выпадковым чынам
Прычыны:Брудная вадкасць, зношаныя дэталі клапана, няправільны тып клапана
рашэнне:Ачысціце або заменіце вадкасць, абслугоўвайце клапан, абнавіце клапан з кампенсацыяй ціску
Праблема: перагрэў
Сімптомы:Сістэма занадта награваецца, прадукцыйнасць зніжаецца
Прычыны:Унутраная ўцечка, няправільныя налады клапана
рашэнне:Заменіце ўшчыльненні, адрэгулюйце параметры клапана, праверце правільны памер клапана
Праблема: кавітацыя ў сістэмах кіравання патокам
Сімптомы:Гучны шум, вібрацыя, малочная вадкасць, пашкоджанне кампанентаў
Тэхнічнае тлумачэнне:Калі хуткасць вадкасці перавышае крытычныя межы, ціск падае ніжэй ціску пары
Прычыны:
- Метр-ўваходныя клапаны з абгоннымі нагрузкамі
- Недастатковыя адтуліны клапанаў
- Высокія тэмпературы вадкасці зніжаюць ціск пары
рашэнне:
- Пераключыцеся на канфігурацыю лічыльніка
- Nije baš precizan pod različitim opterećenjima
- Павялічце памер адтуліны або выкарыстоўвайце некалькі паралельных клапанаў
Крытычная формула:Пераканайцеся, што хуткасць патоку ва ўсмоктвальных лініях < 6 м/с
Unutarnje curenje, pogrešne postavke ventila
Сімптомы:Паляванне, ваганне, няўстойлівы рух актуатара
Тэхнічныя прычыны:
- Недастатковае дэмпфаванне ў контуры кіравання прапарцыйным клапанам
- Уласная частата сістэмы ўзгаднення рэзананснай частоты
- Занадта высокія параметры ўзмацнення электроннага ўзмацняльніка
рашэнне:
- Адрэгулюйце параметры ПІД (паменшыце прапарцыйнае ўзмацненне, павялічце дэмпфаванне)
- Дадайце акумулятар для адпаведнасці сістэме
- Усталюйце абмежавальнікі патоку ў пілотных лініях
- Выкарыстоўвайце клапаны з больш высокай частотнай характарыстыкай (сервароклапы)
Парады па тэхнічным абслугоўванні для доўгага жыцця
Унутраныя кампаненты:
- Шукайце знешнія ўцечкі вакол фітынгаў
- Праверце ўзровень і колер вадкасці
- Прыслухайцеся да незвычайных шумоў
- Адчуйце празмерную вібрацыю
Штоквартальнае абслугоўванне
- Ruka bagera
- Тэст якасці вадкасці
- Каліброўка зваротнага клапана
- Глыбокае апусканне з кампенсацыяй ціску
Штогадовае тэхнічнае абслугоўванне
- Пры неабходнасці выканайце капітальны рамонт клапана
- Заменіце зношаныя дэталі
- Абнавіць сістэмную дакументацыю
- Навучыце аператараў правільнаму выкарыстанню
Клапаны рэгулявання прапарцыйнага расходу
Тэхналогіі робяць гэтыя клапаны больш разумнымі і эфектыўнымі:
Ключавыя вывады
- Гідраўлічныя клапаны рэгулявання патокурэгулятары хуткасцідля гідраўлічных сістэм
- Розныя тыпы задавальняюць розныя патрэбы - ад простых ручных клапанаў да прасунутых электронных
- Правільны выбарэканоміць грошыі павышае прадукцыйнасць сістэмы
- Рэгулярнае абслугоўванне прадухіляе дарагія паломкі
- Новая тэхналогія робіць клапаны больш разумнымі і эфектыўнымі
Заключэнне
Разуменне гідраўлічных клапанаў рэгулявання патоку не павінна быць складаным. Гэтыя жыццёва важныя кампаненты з'яўляюцца проста рэгулятарамі хуткасці гідраўлічнага свету, якія гарантуюць, што ўсё рухаецца ў правільным тэмпе для бяспекі, дакладнасці і эфектыўнасці.
Незалежна ад таго, кіруеце вы цяжкім абсталяваннем, кіруеце заводам або абслугоўваеце гідраўлічныя сістэмы, веданне таго, як працуюць гэтыя клапаны, дапаможа вам прымаць лепшыя рашэнні аб выбары абсталявання, абслугоўванні і ліквідацыі непаладак.
Памятайце: правільны клапан рэгулявання патоку пры правільным абслугоўванні - гэта інвестыцыя, якая прыносіць дывідэнды ў надзейнасці сістэмы, эканоміі энергіі і эксплуатацыйнай бяспекі. Выбірайце з розумам, праводзіце рэгулярнае абслугоўванне, і ваша гідраўлічная сістэма будзе служыць вам добра доўгія гады.
