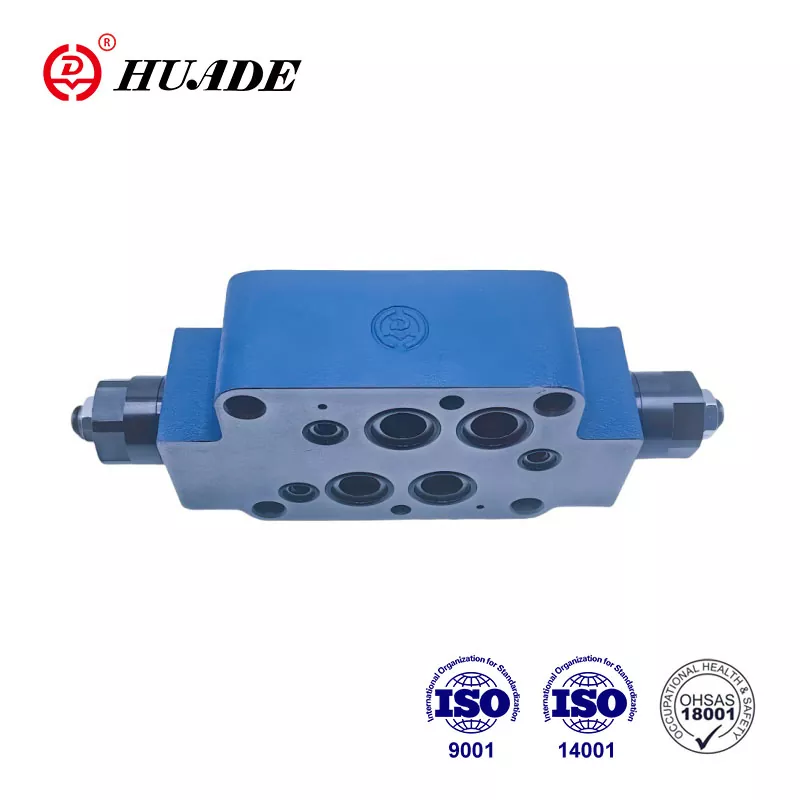

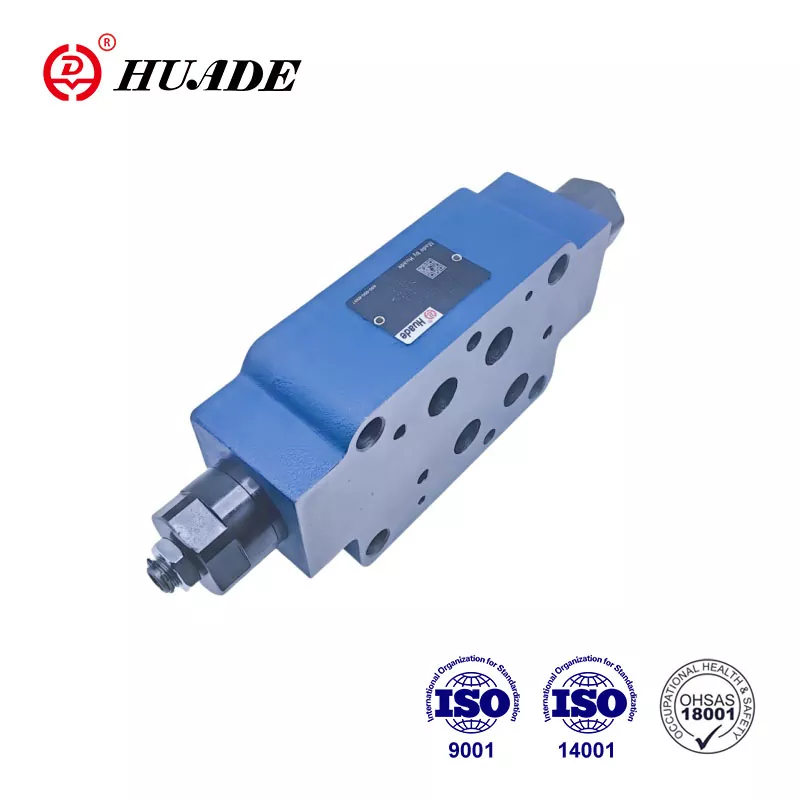

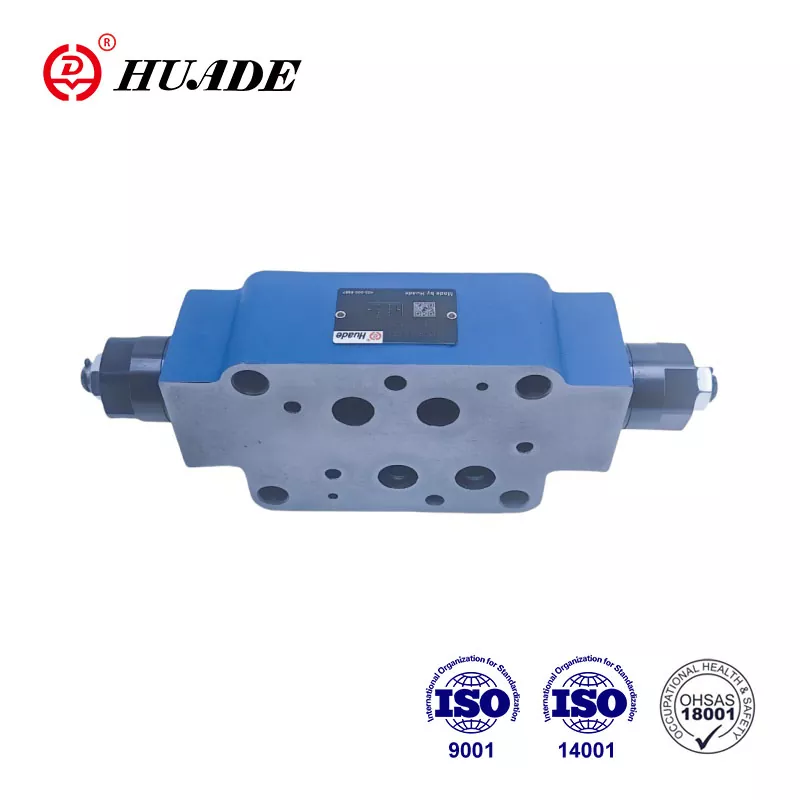

Дросельны зваротны клапан Z2FS 16

Канструкцыя з двухслойнай пласцінай Клапаны тыпу Z 2 FS 16 з'яўляюцца падвойнымі дросельнымі/зваротнымі клапанамі. Функцыя гэтага клапана - кантраляваць уваходны або выхадны паток. Той факт, што Huade®  Z 2 FS 16 можа замяніць Rexroth®  Z2FS 16 3XB, галоўным чынам звязаны з доўгатэрміновым супрацоўніцтвам з Rexroth. Завод строга кантралюе якасць прадукцыі, і ўсе дросельныя зваротныя клапаны адпавядаюць міжнародным стандартам.

Параметр прадукту зваротнага дросельнага клапана Z2FS 16

Асаблівасці прадукту і прымяненне зваротнага дросельнага клапана Z2FS 16

Асаблівасці:

▶ Дызайн талеркі для сэндвічаў

▶ Схема пераносу ў адпаведнасці з DIN 24 340, ад A, ISO 4401 і CETOP - RP 121H

▶ Абмежаванне асноўнага або пілотнага патоку двума сэрвіснымі портамі

▶ Кантроль лічыльніка на ўваходзе або выхадзе.

Ужыванне:

Зваротныя дросельныя клапаны Z 2 FS 16 выкарыстоўваюцца для абмежавання асноўнага або пілотнага патоку алею ў адным або двух службовых портах.

Раздзел і сімвал зваротнага дросельнага клапана Z2FS 16

Клапаны тыпу Z 2 FS 16 - гэта падвойныя дросельныя/зваротныя клапаны ў канструкцыі з двухслойнай пласцінай. Два сіметрычна размешчаных дросельных/зваротных клапана абмяжоўваюць паток (з дапамогай рэгуляваных дросельных засланак) у адным кірунку і забяспечваюць свабодны зваротны паток у іншым кірунку.

Абмежаванне галоўнага патоку

Двайны дросель/зваротны клапан усталяваны паміж накіравальным клапанам і падкладкай для змены хуткасці прывада (абмежаванне асноўнага патоку).

Абмежаванне пілотнага патоку

In the case of pilot operated directional valves, the double throttle/check valve may be used as a pilot choke adjustment (pilot flow limiting). In this case, it is fitted between the main valve and the pilot valve.

Структура падвойнага дросельнага/зваротнага клапана, тып Z 2 FS 16 3XB
