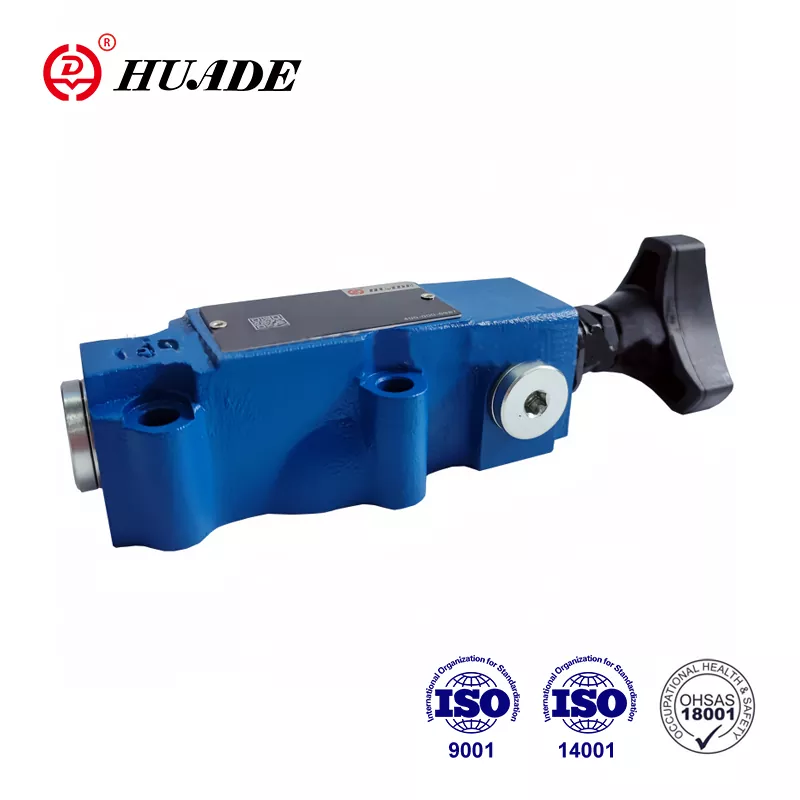

вопыт супрацоўніцтва з Rexroth з 1979 года. Ахоўны клапан дыстанцыйнага кіравання Huade® DBT мае даступны кошт. Гэта больш дасканалая тэхналогія і больш трывалая, чым аналагічныя прадукты ў гэтай лінейцы. Huade Hydraulic надае вялікую ўвагу якасці. На заводзе працуе больш за 750 адзінак сучаснага вытворчага абсталявання, імпартаванага з усяго свету для забеспячэння якасці гідраўлічных клапанаў. Усе клапаны пад ціскам будуць праходзіць строгія выпрабаванні перад выхадам з завода. Завод прайшоў ISO9001, ISO14001 і OH SAS18001. Huade® - выдатны брэнд у кітайскай гідраўлічнай прамысловасці. Серыя клапанаў рэгулявання ціску шырока выкарыстоўваецца ў марскіх гідраўлічных сістэмах і іншых галінах дзякуючы найвышэйшай прадукцыйнасці.
|
Тэхнічныя даныя |
||
|
Напорная вадкасць |
Мінеральны алей (для ўшчыльнення NBR) або фасфатны эфір (для ўшчыльнення FPM) |
|
|
Тэмпературны дыяпазон (℃) |
-30～+80 |
|
|
Дыяпазон глейкасці (мм2/с) |
10~800 |
|
|
максімальны расход (л/мін) |
3 |
|
|
макс. працоўны ціск (Мпа) |
31.5 |
|
|
макс. Ціск усталявання (МПа) |
да 10 або 31,5 |
|
|
Зваротны ціск |
DBT (МПа) |
|
|
DBWT (МПа) |
Да 10 (AC); да 16 (DC) |
|
Асаблівасці:
▶ дыстанцыйнае кіраванне на вялікія адлегласці
▶ мантаж падкладкі
▶ тры элемента рэгулявання:
▶ Паваротная ручка
▶ Hex. шруба з галоўкай і ахоўным каўпачком
▶ Паваротная ручка са шкалой, якая замыкаецца
Клапаны ціску з дыстанцыйным кіраваннем тыпаў DBT і DBWT з'яўляюцца пілотнымі ахоўнымі клапанамі ціску.
Тып DBT складаецца ў асноўным з галоўнага клапана (1), галоўнага золотника (2), сядла клапана (3) і рэгулявання (6)
Ціск сістэмы дзейнічае на золотник(2) праз адтуліну. Калі ціск перавышае значэнне клапана, усталяванага на спружыне, вадкасць пад ціскам зліваецца ў рэзервуар з порта T (або вонкавага зліву).
Будова і ўмоўныя абазначэнні клапана скіду ціску DBT
1. Вадкасць неабходна адфільтраваць. Мінімальная тонкасць фільтра складае 20 ㎛.
2. Рэзервуар павінен быць герметызаваны, а на ўваходзе паветра павінен быць усталяваны паветраны фільтр.
3.Прадукты без падкладкі пры выхадзе з завода.
4. Шрубы мацавання клапана павінны мець высокі ўзровень інтэнсіўнасці (клас 10.9). Калі ласка, абярыце і выкарыстоўвайце іх у адпаведнасці з параметрамі, пералічанымі ў кнізе ўзораў.
5. Неабходная шурпатасць паверхні, звязанай з клапанам, складае 0,8.
6. Аздабленне паверхні спалучанай часткі патрабуецца 0,01/100 мм.
