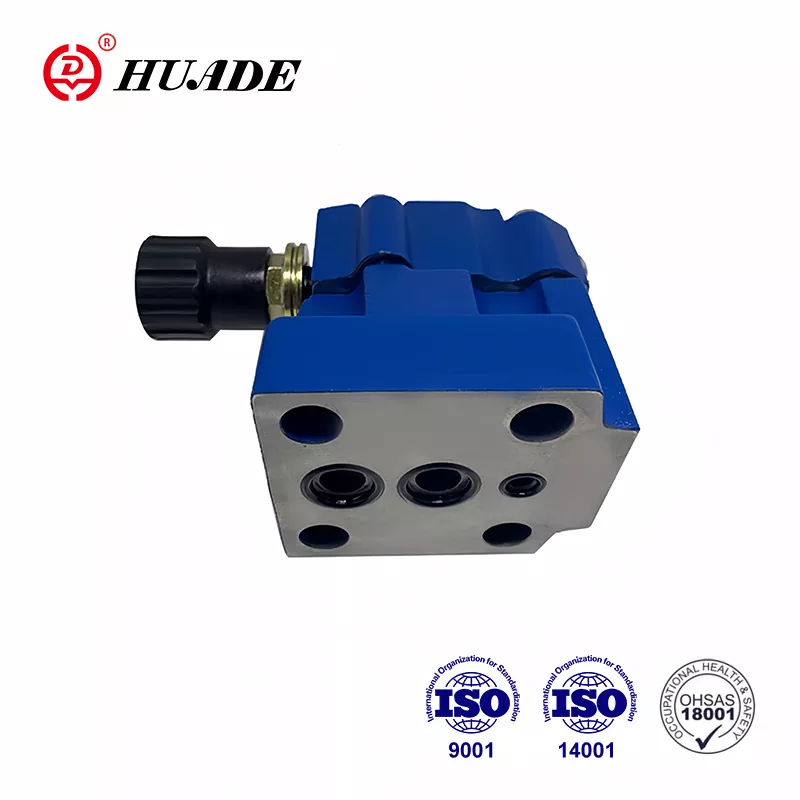

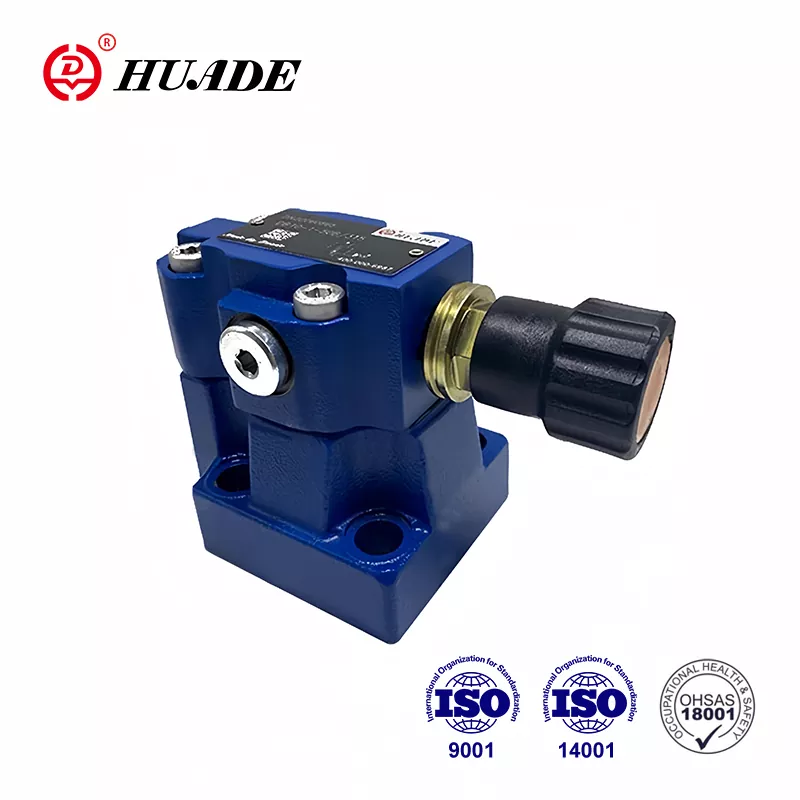

Клапан скіду ціску DB 10

Кампанія Huade Hydraulic, заснаваная ў 1979 годзе, стала лідэрам у гідраўлічнай прамысловасці Кітая дзякуючы ўкараненню перадавых тэхналогій Rexroth. Ахоўныя клапаны Huade® DB 10 адпавядаюць серыі DB10 кампаніі Rexroth. Завод рацыянальна выкарыстоўвае ўласныя рэсурсы для забеспячэння кліентаў гідраўлічнымі клапанамі па даступных цэнах. У той жа час ён прадставіў больш за 750 перадавых машын з усяго свету для забеспячэння якасці гідраўлічных клапанаў. Huade Hydraulic і яе даччынае прадпрыемства прайшлі ISO9001, ISO14001 і OH SAS18001. Клапаны ціску Hude® шырока прадаюцца ў Кітаі і ў замежных краінах дзякуючы надзейнай якасці і стабільнай працы. Huade Hydraulics супрацоўнічае з многімі вядомымі айчыннымі кампаніямі, каб прадастаўляць ім гідраўлічныя рашэнні.

Параметр прадукту клапана скіду ціску DB 10

Характарыстыка прадукту і прымяненне клапана скіду ціску DB 10

Асаблівасці:

▶ Мантаж падкладкі

▶ Схема пераносу ў адпаведнасці з DIN 24 340, форма E, ISO 6264 і CETOP - RP 121H

▶ Злучэнне труб

▶ Устаўце злучэнне

▶ Тры элемента рэгулявання:

. Паваротная ручка

. Шасціграннік. шруба з галоўкай і ахоўным каўпачком

. Паваротная ручка са шкалой, якая замыкаецца

▶ Разгрузка з электрамагнітным кіраваннем праз убудаваны золотниковый клапан

Ужыванне:

Ахоўныя клапаны DB 10 выкарыстоўваюцца для абмежавання (DB) або абмежавання кіруючага ціску.

Функцыя, раздзел і сімвалы клапана скіду ціску DB 10

Генерал

Клапаны ціску тыпу DB з'яўляюцца пілотнымі ахоўнымі клапанамі ціску.

Ахоўныя клапаны (DB) складаюцца ў асноўным з галоўнага клапана (1) з галоўным золотником (3) і пілотнага клапана (2) з элементам рэгулявання ціску.

Клапан скіду ціску тыпу DB

Ціск у порце A дзейнічае на галоўны золотник (3). У той жа час ціск аказваецца праз лініі кіравання (6) і (7), якія аснашчаны адтулінамі (4) і (5), на падпружыненым баку асноўнай шпулькі (3) і на шарыку (8). ) у пілотным клапане кіравання (2). Калі ціск у порце А перавышае клапан, усталяваны на спружыне (9), шарык (8) адчыняецца супраць спружыны (9).

Сігнал для гэтага паступае знутры па лініях кіравання (10) і (6) ад порта A. Вадкасць пад ціскам на спружыністым баку асноўнай шпулькі (3) цяпер цячэ праз лінію кіравання (7), адтуліну (11). ) і шар (8) у спружынную камеру (12). У тыпу DB...50B/...ён цячэ ўнутры праз лінію кіравання (13) у бак, або ў тыпе DB..50/..Y..звонку праз лінію кіравання (14). З-за адтулін (4) і (5) адбываецца падзенне ціску на галоўным золотнике (3), злучэнне ад порта A да порта B адкрыта. Цяпер вадкасць пад ціскам цячэ з порта А ў порт В, падтрымліваючы зададзены працоўны ціск.

Клапан скіду ціску можна разгрузіць або пераключыць на іншы ціск (другая ступень ціску) праз порт «X» (15).

структура БД...50Б

Сімвал DB...50B

Заўвага

1. Вадкасць неабходна адфільтраваць. Мінімальная тонкасць фільтра складае 20 ㎛.

2. Рэзервуар павінен быць герметызаваны, а на ўваходзе паветра павінен быць усталяваны паветраны фільтр.

3. Прадукты без падкладкі пры выхадзе з завода, калі яны патрэбныя, калі ласка, заказвайце спецыяльна.

4. Шрубы мацавання клапана павінны мець высокі ўзровень інтэнсіўнасці (клас 10.9). Калі ласка, абярыце і выкарыстоўвайце іх у адпаведнасці з параметрамі, пералічанымі ў кнізе ўзораў.

5. Неабходная шурпатасць паверхні, звязанай з клапанам, складае 0,8.

6. Аздабленне паверхні спалучанай часткі патрабуецца 0,01/100 мм.
