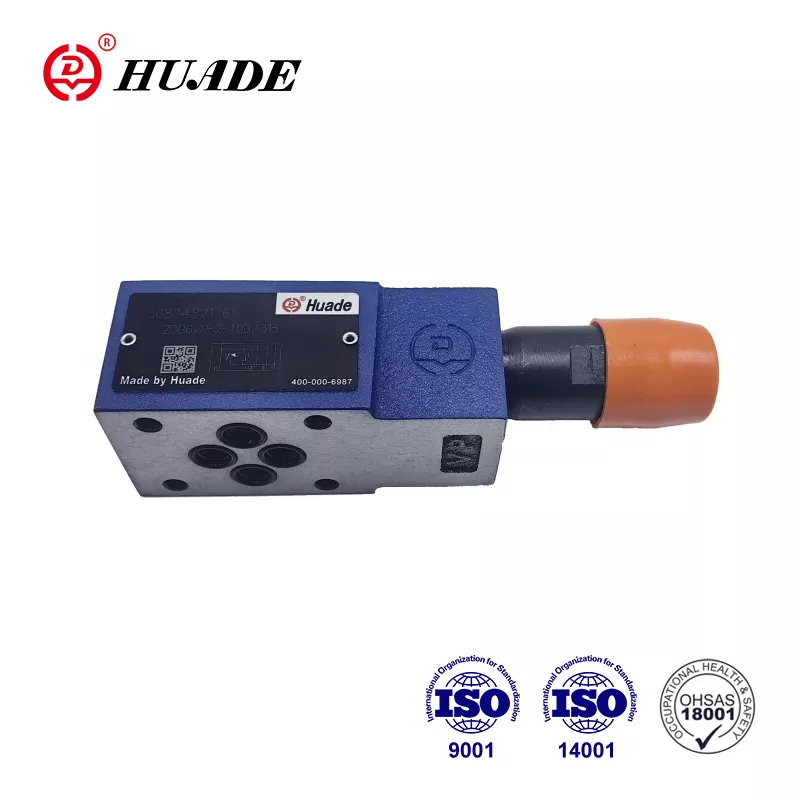

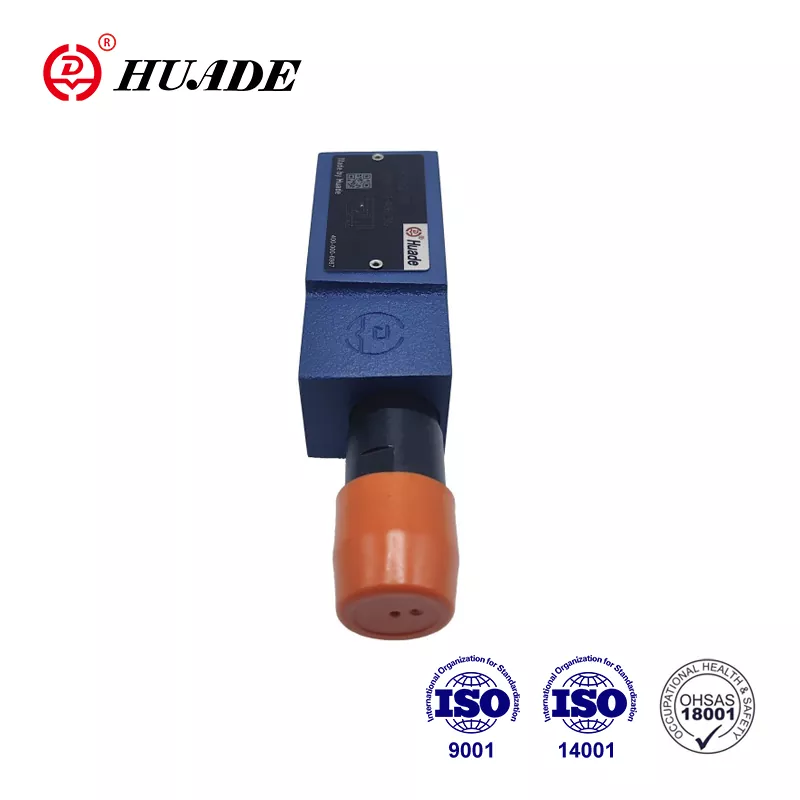

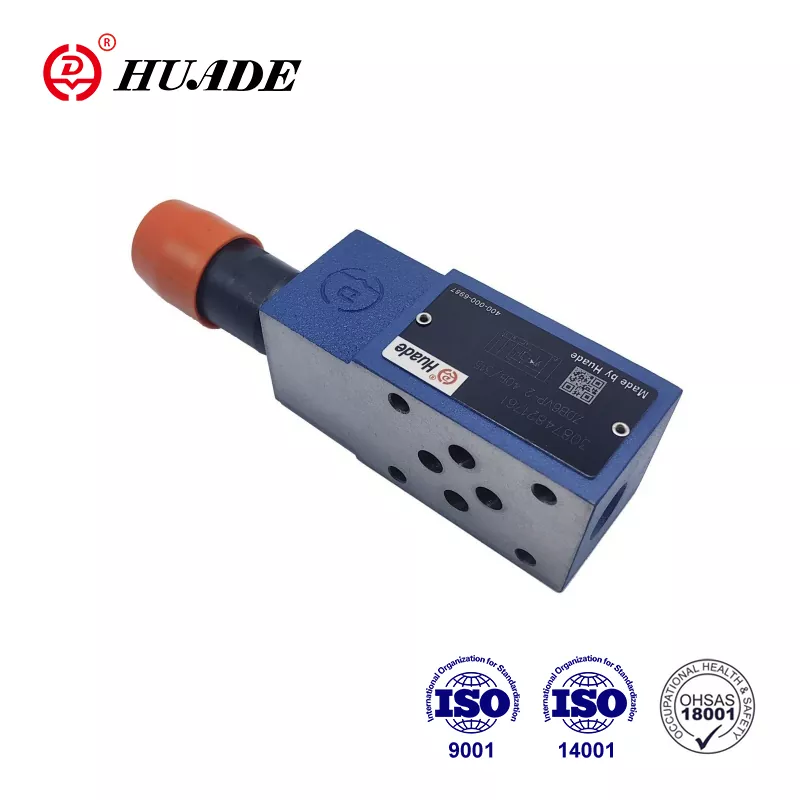

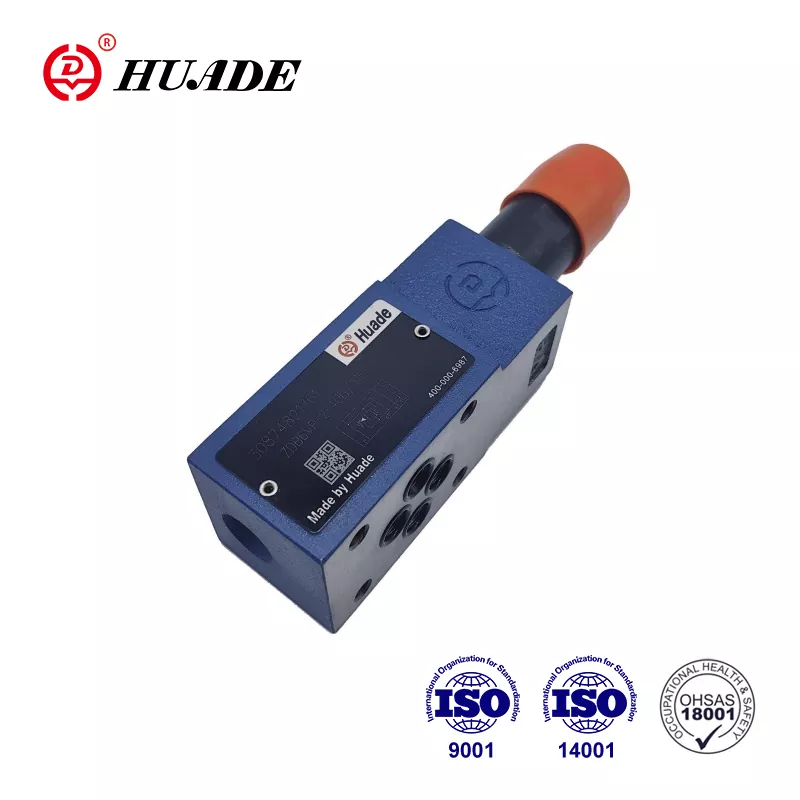

Клапан скіду ціску ZDB 6

Клапан скіду ціску ZDB 6 можа замяніць прадукты, прапанаваныя Rexroth®. Справа ў тым, што Huade Hydraulic двойчы доўгатэрмінова супрацоўнічае з Rexroth. Гэта супрацоўніцтва дазваляе клапанам ціску Huade® дасягнуць таго ж ўзроўню, што і прадукты Rexroth, з пункту гледжання прадукцыйнасці, якасці і сумяшчальнасці. Фабрыка прайшла ISO9001, ISO14001 і OH SAS18001. Фабрыка мае вялікі аб'ём вытворчасці, які можа эфектыўна кантраляваць выдаткі і прадастаўляць кліентам эканамічна эфектыўныя і практычныя клапаны гідраўлічнага ціску. Дзякуючы надзейнай і стабільнай працы гідраўлічная прадукцыя Huade® шырока выкарыстоўваецца ў ваеннай і марской прамысловасці.

Параметр прадукту клапана скіду ціску ZDB 6

Характарыстыка прадукту і прымяненне клапана скіду ціску ZDB 6

Асаблівасці:

▶ Сэндвіч пласціна клапан

▶ 4 дыяпазону ціску

▶ 5 варыянтаў схемы

▶ З адным або двума картрыджамі для скіду ціску

▶ 4 рэгулявальныя элементы.

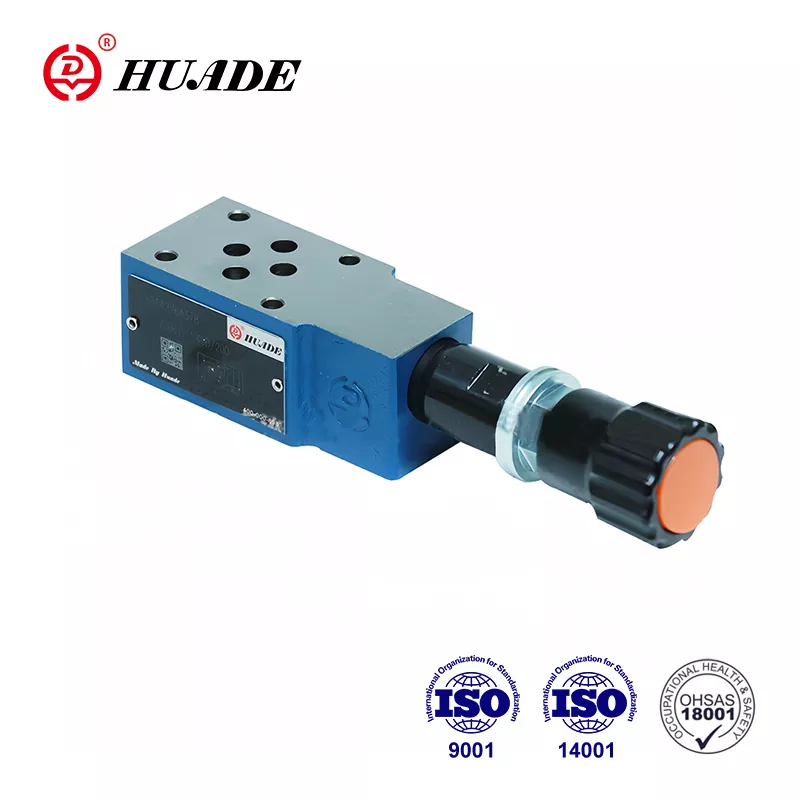

· Паваротная ручка

·Гільза з шасціграннікам і ахоўным каўпачком

· Паваротная ручка са шкалой, якая замыкаецца

· Паваротная ручка, якая замыкаецца

Ужыванне:

Клапан скіду ціску ZDB 6 выкарыстоўваецца для абмежавання ціску ў гідраўлічнай сістэме.

Функцыі, раздзел і сімвалы клапана скіду ціску ZDB 6

Клапаны скіду ціску тыпаў ZDB і Z2DB працуюць з пілотным кіраваннем і маюць двухслойную канструкцыю.

У асноўным яны складаюцца з корпуса (7) разам з адным або двума картрыджамі клапана скіду ціску.

Ціск у сістэме задаецца рэгулюючым элементам (4).

У стане спакою клапан зачынены. Ціск у порту A дзейнічае на золотник (1). У той жа час ціск праходзіць праз адтуліну (2) на спружынны бок золотника (1) і праз адтуліну (3) на пілотную талерку (6). Калі ціск у порту А падымаецца вышэй за значэнне, усталяванае на спружыне (5), адкрываецца тарельчаты клапан (6). Цяпер вадкасць можа цячы з боку спружыніны золотника (1), адтуліны (3) і канала (8) у порт T. У выніку перапад ціску затым перамяшчае золотник (1), у выніку чаго адкрываецца злучэнне A з T, у той час як ціск, усталяваны на спружыне (5), падтрымліваецца.

Пілотнае масла з дзвюх спружынных камер вяртаецца звонку ў бак праз порт Т.

Структура і сімвалы клапана скіду ціску ZDB 6

Заўвага

1. Вадкасць неабходна адфільтраваць. Мінімальная тонкасць фільтра складае 20 ㎛.

2. Рэзервуар павінен быць герметызаваны, а на ўваходзе паветра павінен быць усталяваны паветраны фільтр.

3. Прадукты без падкладкі пры выхадзе з завода, калі яны патрэбныя, калі ласка, заказвайце спецыяльна.

4. Шрубы мацавання клапана павінны мець высокі ўзровень інтэнсіўнасці (клас 10.9). Калі ласка, абярыце і выкарыстоўвайце іх у адпаведнасці з параметрамі, пералічанымі ў кнізе ўзораў.

5. Неабходная шурпатасць паверхні, звязанай з клапанам, складае 0,8.

6. Аздабленне паверхні спалучанай часткі патрабуецца 0,01/100 мм.
