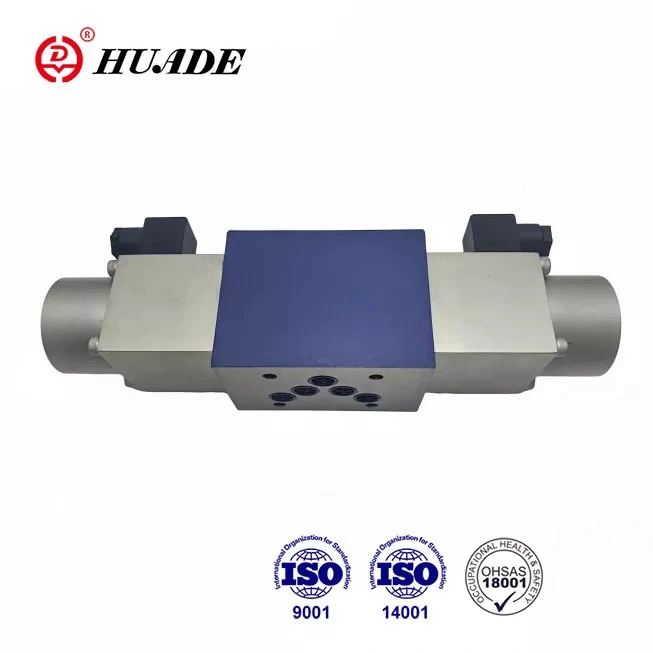

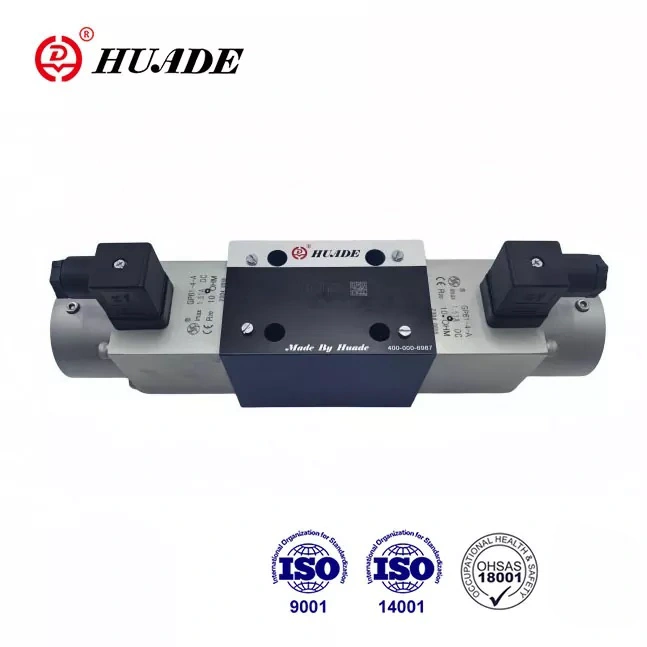

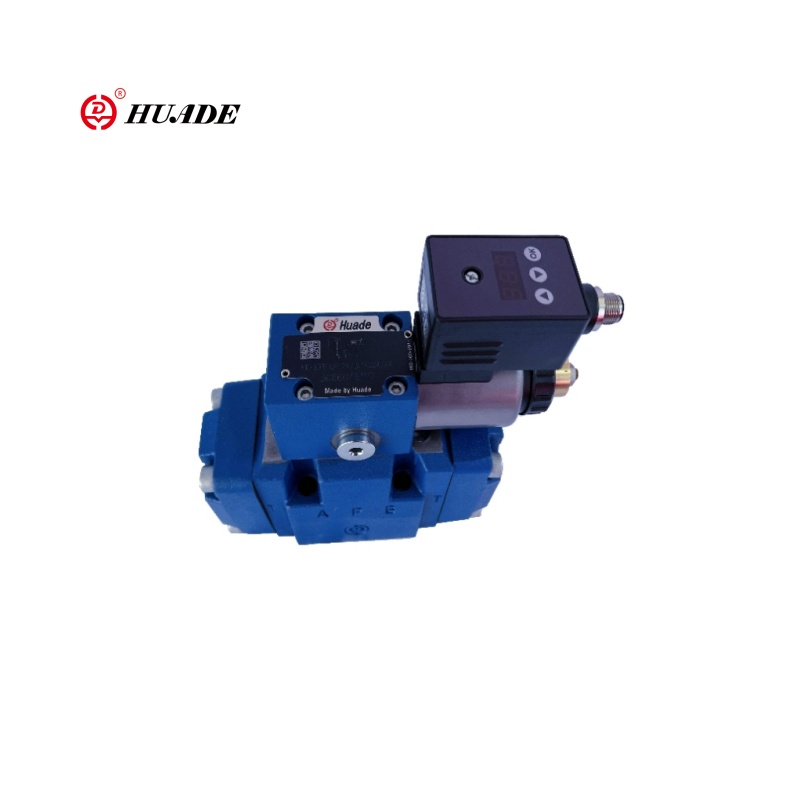

Накіраваныя клапаны тыпу 4WRA працуюць з прамым кіраваннем праз прапарцыйныя саленоіды. Яны шырока выкарыстоўваюцца ў розных прамысловых гідраўлічных асяроддзях, якія патрабуюць кантролю кірунку і патоку. Дзякуючы двум доўгатэрміновым супрацоўніцтвам, прапарцыйныя клапаны Huade® могуць параўнацца па характарыстыках з тымі ж прадуктамі, якія прапануе Rexroth. Кошт гэтага прадукту адносна ніжэй.
|
Гідраўлічныя дадзеныя |
|||
|
Памер |
6 |
10 |
|
|
Працоўны ціск (Мпа) |
порт A, B, P |
31.5 |
31.5 |
|
порт Т |
16 |
16 |
|
|
Расход (л/мін) |
43 |
95 |
|
|
Ступень забруджанасці |
≤ 20 (рэкамендуецца ≤10) |
||
|
Гістэрэзіс (%) |
<6 |
<5 |
|
|
Паўтараемасць (%) |
<3 |
<2 |
|
|
Частотная характарыстыка (-3 дБ, сігнал ± 100%) (Гц) |
6 |
4 |
|
|
Напорная вадкасць |
Мінеральны алей (для ўшчыльнення NBR), складаны фасфатны эфір (для ўшчыльнення FPM) |
||
|
Дыяпазон глейкасці (мм²/с) |
3,8 да 380 |
||
|
Дыяпазон тэмператур вадкасці пад ціскам (℃) |
-30 да +80 |
||
|
Вага (кг) |
Клапан з адным саленоідам |
1.75 |
5.9 |
|
Клапан з двума саленоідамі |
2.5 |
7.5 |
|
|
Электрычныя дадзеныя |
|||
|
Памер |
6 |
10 |
|
|
Тып напружання |
Пастаяннае напружанне |
Пастаяннае напружанне |
|
|
Намінальнае напружанне (В) |
24В |
||
|
Максімальны ток на саленоід (А) |
1.5 |
||
|
Электрамагнітная шпулька |
Халоднае значэнне пры 20 ℃ |
5.4 |
10 |
|
Макс. цёплае значэнне |
8.1 |
15 |
|
|
Тэмпература навакольнага асяроддзя ℃ |
да +50 |
||
|
Тэмпература змеявіка ℃ |
да +150 |
||
|
Ізаляцыя клапана па DIN 40 050 |
IP65 |
||
|
Спалучаны ўзмацняльнік (выпрамляльнік 24 В маставога тыпу) |
ВТ-3013С30 |
ВТ-3014С30 |
|
Асаблівасці:
▶ Прапарцыянальны клапан з прамым прывадам для кантролю напрамку і аб'ёмнага патоку гідраўлічнай вадкасці
▶ Для мантажу падкладкі
▶ Для кіравання адкрытым контурам як напрамку, так і патоку гідраўлічнай вадкасці
▶ Шпуля кіравання з цэнтрам спружыны
▶ Нізкі перапад ціску на кантрольных пляцоўках
▶ Клапан і электроннае кіраванне ад аднаго пастаўшчыка
Ужыванне:
Накіраваныя клапаны тыпу 4WRA выкарыстоўваюцца для кантролю напрамку і колькасці патоку.
Накіраваныя рэгулюючыя клапаны тыпу 4WRA складаюцца ў асноўным з корпуса (1), золотника кіравання (3), адной або дзвюх зваротных спружын (2), а таксама аднаго або двух прапарцыйных саленоідаў (5).
Тып 4WRA 6......10B/..... і 4WRA 10......10B/.....(3-пазіцыйны клапан)
Калі электрамагніты не актываваны, золотник кіравання (3) падтрымліваецца ў нейтральным становішчы з дапамогай зваротных спружын (2). Прывядзенне ў дзеянне золотника кіравання (3) ажыццяўляецца непасрэдна праз прапарцыйны саленоід (5). Калі, напрыклад, саленоід «A» знаходзіцца пад напругай, ён будзе штурхаць золотник кіравання (3) управа прапарцыйна электрычнаму сігналу. Затым выконваюцца злучэнні ад P да B і ад A да T.
Такім чынам, золотник кіравання (3) прымушае V-вобразныя канаўкі паступова адкрывацца для патоку. Калі прапарцыйны саленоід (5) абясточаны, золотник кіравання (3) вяртаецца ў цэнтральнае становішча з дапамогай зваротнай спружыны (2).
Структура прапарцыйнага клапана 4WRA
Тып 4WRA ...A...10B і 4WRA ...B...10B (2-пазіцыйны клапан)
Функцыя гэтага клапана такая ж, як і ў клапана тыпу 4WRA. Але гэта 2-пазіцыйны клапан з толькі адным
прапарцыйны саленоід
Тып 4WRA прымае ўстаноўку падкладкі, цэнтр спружыны і нізкі перапад ціску на кантрольных пляцоўках.
Яны часта выкарыстоўваюцца ў машынабудаванні, лёгкай прамысловасці, металургіі, шахтах, касмічных палётах і іншых галінах.
Структура прапарцыйнага клапана 4WRA...A... і 4WRA...B...
Сімвал прапарцыйнага клапана 4WRA
