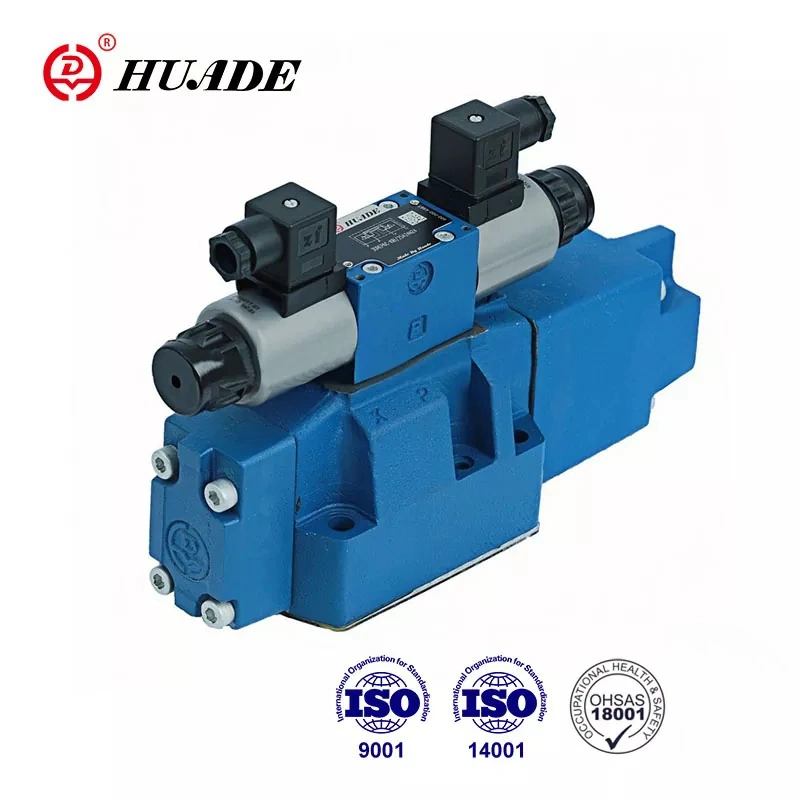

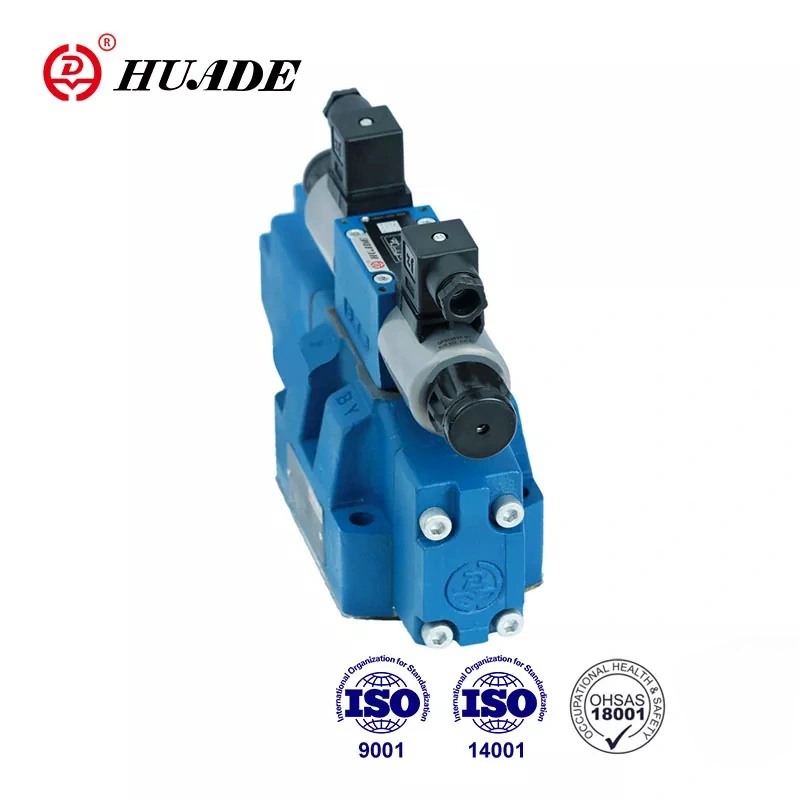

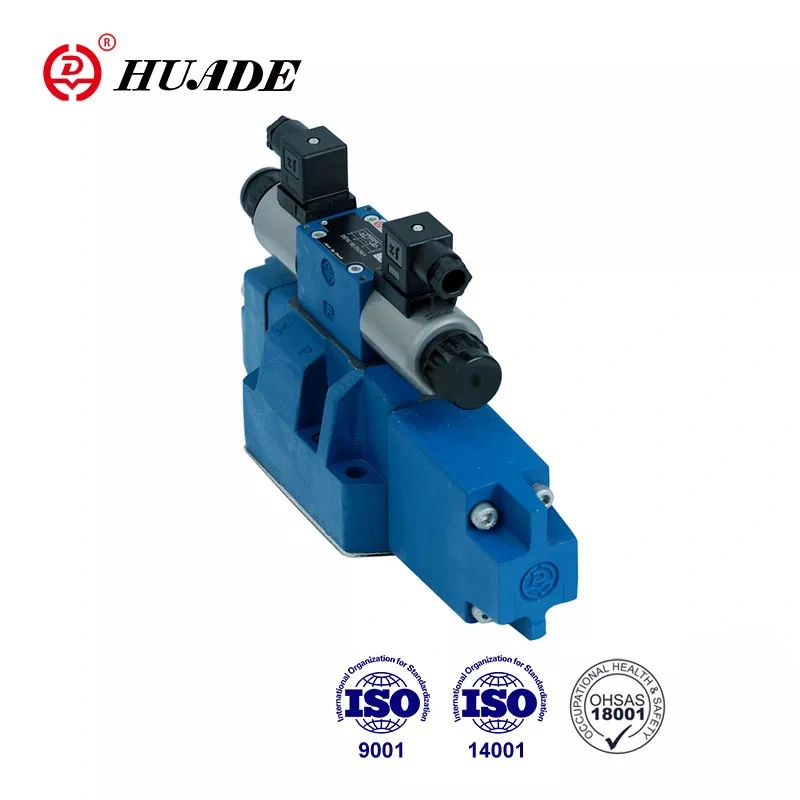

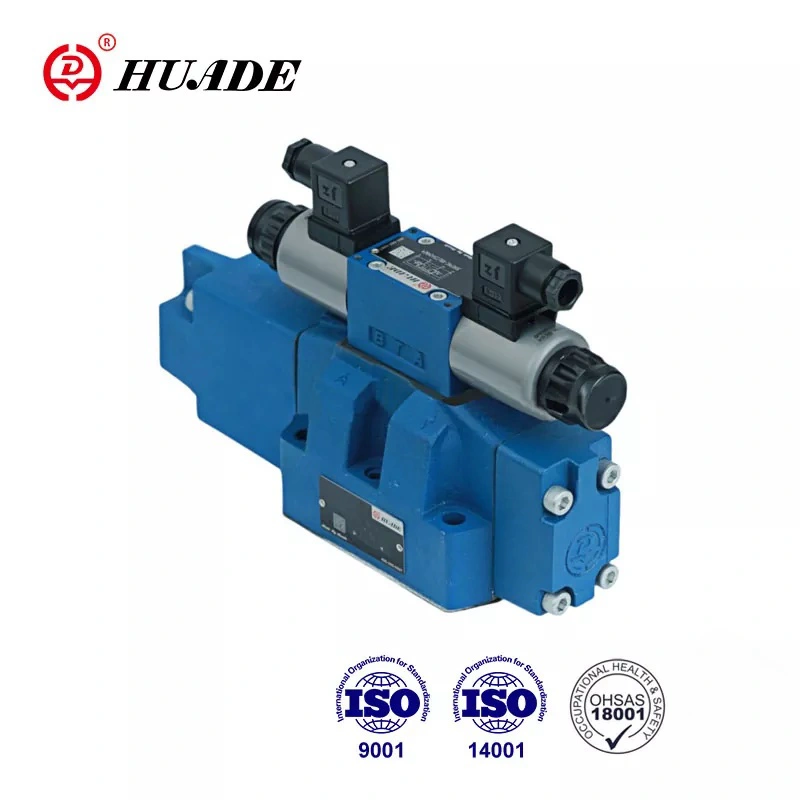

Прапарцыянальны накіравальны клапан 4WRZ выкарыстоўвае пласціністае злучэнне, якое мае той жа памер злучэння, што і звычайны рэверсны клапан таго ж дыяметра. Яго лёгка ўсталяваць і адладзіць. Галоўны клапан прапарцыйнага клапана Huade® 4WRZ з'яўляецца спружыністым. Галоўны стрыжань клапана не мае дрэйфу, мае высокую паўтаранасць і добрую надзейнасць. Клапан мае сертыфікат CE.
|
Гідраўлічныя дадзеныя |
|||||
|
памер |
10 |
16 |
25 |
32 |
|
|
ціск пілотнага клапана (МПа) |
вонкавая пілотная падача масла |
3 да 10 |
|||
|
ўнутраная пілотная падача масла |
Да 10 (больш за 10 павінны ўсталяваць ZDR6DP2-30B/75YM) |
||||
|
Ціск галоўнага клапана (МПа) |
31.5 |
35 |
|||
|
Зваротны ціск (МПа) |
порт T (вонкавая зваротная частка пілотнага алею) |
31.5 |
25 |
15 |
|
|
порт T (унутраны вяртанне пілотнага масла) |
3 |
||||
|
Порт Y |
3 |
||||
|
Аб'ём пілотнага масла (см3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Паток пілотнага алею ў порту X або Y (л/мін) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Расход праз галоўны клапан (л/мін) |
270 |
460 |
877 |
1600 |
|
|
Гістэрэзіс (л/мін) |
6 |
||||
|
Паўтараемасць (%) |
3 |
||||
|
ступень забруджвання (㎛) |
≤20 |
||||
|
вадкасць |
Мінеральны алей (для ўшчыльнення NBR). Фасфатны эфір (для ўшчыльнення FPM) |
||||
|
Дыяпазон глейкасці (мм²/с) |
2,8 да 380 |
||||
|
Дыяпазон тэмператур вадкасці (℃) |
-20 да +70 |
||||
|
Мантажнае становішча |
неабавязковы |
||||
|
Вага (кг) |
клапан з адным саленоідам |
7.4 |
12.7 |
17.5 |
41.8 |
|
клапан з двума саленоідамі |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Электрычныя дадзеныя |
||
|
Тып пастаўкі |
DC |
|
|
Намінальны ток саленоіда (А) |
0.8 |
|
|
Супраціў шпулькі (Ω) |
халодная (пры 20℃) 19,5; макс.клапан, гарачы 28,8 |
|
|
Тэмпература навакольнага асяроддзя (℃) |
50 |
|
|
Тэмпература змеявіка (℃) |
150 |
|
|
Працоўны цыкл |
Бесперапынны |
|
|
Пілотны ток (А) |
0.02 |
|
|
Ізаляцыя |
IP65 |
|
|
Звязаны |
З 1 часам нарастання |
ВТ-3000С30 |
|
З 5 часамі нарастання |
VT3006S30 |
|
|
Электрычнае падключэнне |
Штекерное злучэнне |
|
Асаблівасці:
▶ Пілотны прапарцыянальны клапан WRZ
▶ Для мантажу падкладкі
▶ Для кантролю напрамку і хуткасці патоку гідраўлічнай вадкасці
▶ Спружына па цэнтры .без дрэйфу шпулі
▶ Нізкі перапад ціску на кантрольных участках
▶ Клапан і электроннае кіраванне з адной крыніцы
▶ Прапарцыянальны саленоід
▶ Схема пераносу ў адпаведнасці з DIN 24 340 форма A, ISO4401 і CETOP-RP121H
Ужыванне:
Прапарцыянальны накіраваны клапан тыпу 4WRZ шырока выкарыстоўваецца ў розных галінах прамысловасці, такіх як станкабудаванне, металургія, лёгкая прамысловасць, горназдабыўная прамысловасць, машынабудаванне і г.д.
Тыпы клапанаў 4WRZ... - гэта 4-хадавыя клапаны, якія працуюць з дапамогай прапарцыйных саленоідаў. Яны кантралююць кірунак і хуткасць патоку гідраўлічнай вадкасці.
У асноўным яны складаюцца з пілотнага клапана (3), галоўнага клапана (7) з галоўным золотником (8) і цэнтравальнай спружыны (9).
Калі саленоід «B» знаходзіцца пад напругай, пілотны золотник (4) перамяшчаецца ўправа. Затым алей пілота падаецца альбо ўнутры з порта P, альбо «звонку» з порта X праз пілотны клапан (3) у камеру ціску (10). ) і перамяшчае асноўны золотник (8) на адлегласць, прапарцыйную сіле электрычнага току. Дросселирующие канаўкі ў галоўным золотнике паступова адкрываюцца з павелічэннем току, такім чынам кантралюючы паток гідраўлічнай вадкасці ў парты прывада.
Калі электрычны сігнал выключаецца, і пілотны золотник (4), і галоўны золотник (8) вяртаюцца ў нейтральнае становішча незалежна ад падачы кіруючага ціску. Аварыйны ручной аператар дазваляе перамяшчаць пілотную шпулю без уключэння электраэнергіі на саленоіды
Структура прапарцыйнага клапана 4WRZ
Пілотны клапан
Пілотны клапан - гэта прапарцыйны 3-хадовы рэдукцыйны клапан з электрамагнітным кіраваннем (тып 3DREP6). Дросельная засланка ўсталявана ў портах A і B, больш падрабязную інфармацыю глядзіце ў тэксце 3DREP6
Структура пілотнага клапана тыпу 3DREP6
Сімвал прапарцыйнага клапана 4WRZ
