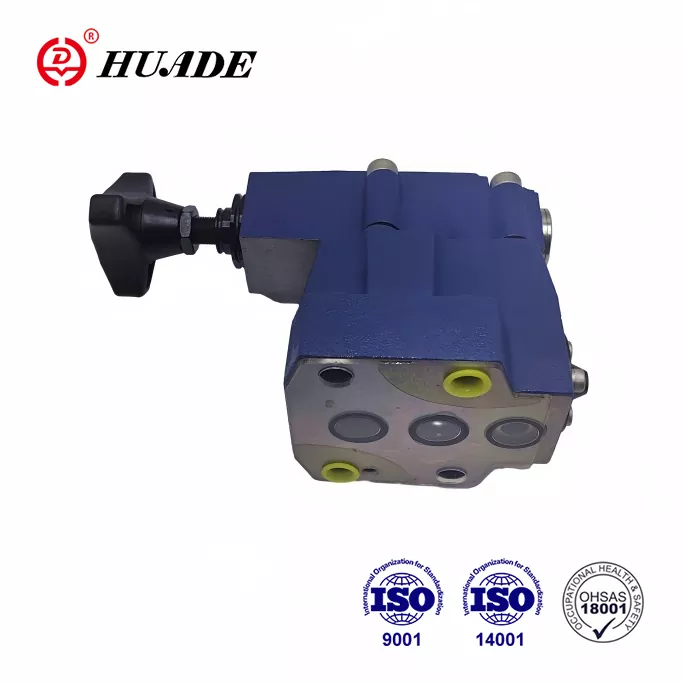

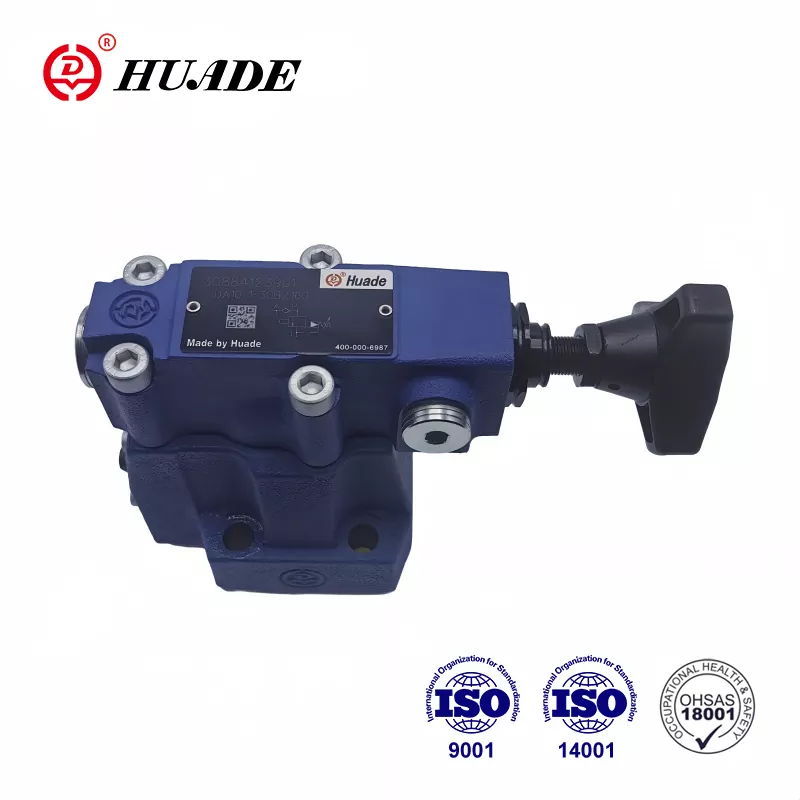

Запорны клапан DA

Як вядучы брэнд у гідраўлічнай прамысловасці Кітая, гідраўлічныя клапаны Huade® карыстаюцца перавагай на рынку за іх якасць, параўнальную з брэндамі першага ўзроўню з больш даступнымі коштамі. Клапан скіду ціску Huade® DA можа замяніць прадукты серыі, прапанаваныя Rexroth, дзякуючы двум доўгатэрміновым супрацоўніцтву. Усе філіялы прадпрыемства прайшлі тры асноўныя нацыянальныя сістэмы сертыфікацыі, а менавіта ISO9001, ISO14001 і OH SAS18001. Кампанія Huade Hydraulic прадставіла больш за 750 найноўшага абсталявання з усяго свету. Ён таксама мае добрую сістэму праверкі, каб гарантаваць высокую прадукцыйнасць кожнага клапана ціску.

Параметр прадукту запорного клапана DA

Характарыстыка прадукту і прымяненне запорнага клапана DA

Асаблівасці:

▶ Для мантажу падкладкі:

▶ 4 элемента рэгулявання:

● Паваротная ручка

● Гільза з унутраным шасціграннікам і ахоўным каўпачком

● Паваротная ручка са шкалой, якая замыкаецца

● Паваротная ручка са шкалой

▶ 3 ступені ціску

▶ Электрамагнітны механізм разгрузкі праз убудаваны накіравальны клапан

Функцыя, раздзел і ўмоўныя абазначэнні запорнага клапана DA

Клапаны рэгулявання ціску тыпу DA з'яўляюцца пілотнымі запорнымі клапанамі ціску. Яны выкарыстоўваюцца для пераключэння патоку помпы на байпас без ціску, як толькі дасягаецца ціск загрузкі акумулятара. Далейшае прымяненне клапана - у сістэмах, якія маюць помпы высокага і нізкага ціску. У гэтым выпадку помпа нізкага ціску пераключаецца на байпас без ціску, як толькі будзе дасягнута зададзенае высокае ціск.

Запорныя клапаны DA ў асноўным складаюцца з галоўнага клапана з галоўным золотником, пілотнага клапана з элементам рэгулявання ціску і зваротнага клапана. У клапанах памеру 10 зваротны клапан убудаваны ў галоўны клапан. У клапанаў памераў 25 і 32 зваротны клапан убудаваны ў асобную пласціну, усталяваную пад галоўным клапанам.

Клапан запорный тыпу DA

Перанакіраванне патоку помпы ад P да A або P да T.

Помпа забяспечвае паток праз зваротны клапан (1) у гідраўлічную сістэму (Р да А). Ціск у порту A дзейнічае праз лінію кіравання (3) на золотник кіравання пілотам (4). У той жа час, ціск у порту P праходзіць праз адтуліны (5) і (7) да спружыннага боку асноўнага золотника (6) і талеркі (8) у пілотным клапане (2). Як толькі будзе дасягнуты зададзены ціск адключэння ў гідраўлічнай сістэме, талерка (8) адрываецца ад спружыны (9). Цяпер вадкасць пад ціскам цячэ праз адтуліны (5) і (7) у камеру спружыны (11). Ад

тут вадкасць вяртаецца ў рэзервуар альбо ўнутры праз лінію кіравання ў клапане тыпу DA...30B/..., альбо звонку праз лінію кіравання ў клапане тыпу DA.30B/..Y... Дзякуючы адтулінам (5) і (7), цяпер на галоўным золотнике (6) назіраецца перапад ціску. Галоўны золотник(6) цяпер падымаецца са свайго сядзення і адкрывае злучэнне ад Р да Т. Зваротны клапан(1) зараз дазуе злучэнне ад А да Р. Тарельчатая тарэлька(8) зараз утрымліваецца адкрытым пад дзеяннем ціску сістэмы праз пілот шпулька (4).

Перанакіраванне патоку помпы ад P да Tor P да A.

Плошча пілотнага шпулі (4) на 17% больш эфектыўнай плошчы талеркі (8). Такім чынам, эфектыўная сіла на пілотнай шпулі (4) на 17% большая, чым эфектыўная сіла на талерцы (8). Калі ціск у прывадзе падае ў параўнанні з ціскам адключэння з дапамогай клапана, які адпавядае перападу ціску пераключэння, спружына (9) штурхае талерку (8) на яе сядзенне. Затым узмацняецца ціск на спружыністым баку галоўнага золотника (6). У спалучэнні з спружынай (10) гэта закрывае галоўны золотник (6) і ізалюе злучэнне ад Р да Т. Паток помпы зноў праходзіць праз зваротны клапан (1) у гідраўлічную сістэму (P да A).

структура DA10...30B

Умоўныя абазначэнні DA...30B
