Вы ніколі не задумваліся, як будаўнічая тэхніка рухаецца так плаўна і дакладна? Ці як фабрычныя машыны могуць так дакладна кантраляваць сваю хуткасць? Адказ часта заключаецца ў невялікім, але магутным кампанентам, які называецца гідраўлічным дросельным клапанам.
У гэтым кіраўніцтве мы разбіваем усё, што трэба ведаць пра гідраўлічныя дросельныя клапаны ў простых выражэннях. Незалежна ад таго, што вы студэнт, работнік тэхнічнага абслугоўвання ці проста цікава, як усё працуе, гэты артыкул дапаможа вам зразумець гэтыя важныя прылады.
Што такое гідраўлічны клапан дросельнай засланкі?

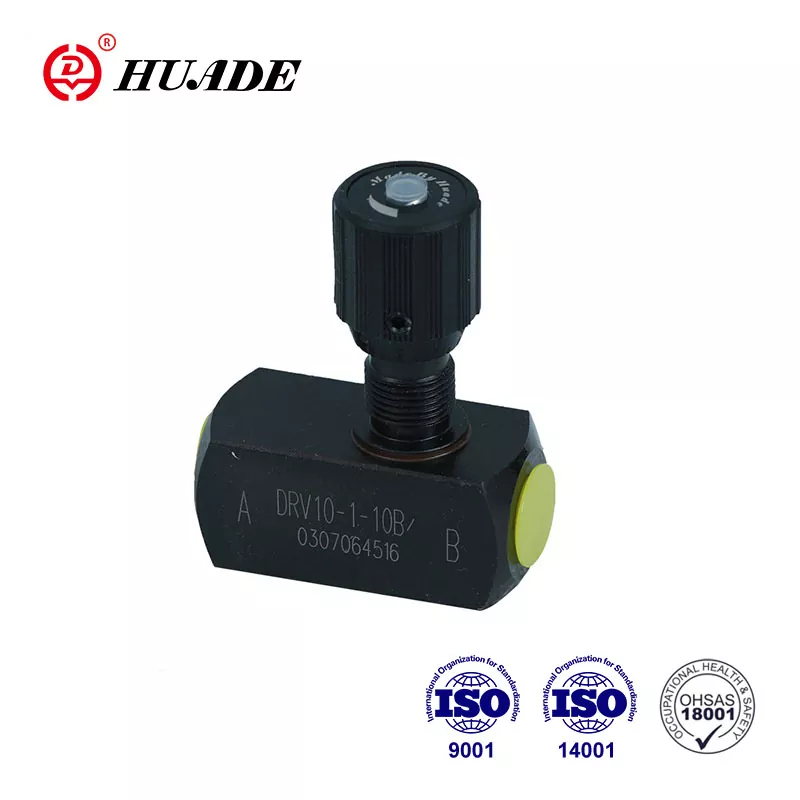

Гідраўлічны клапан дросельнай засланкі падобны на вадзяны кран для гідраўлічных сістэм. Гэтак жа, як вы паварочваеце ручку крана, каб кантраляваць, як хутка выцякае вада, клапан дросельнай засланкі кантралюе, наколькі хутка гідраўлічная вадкасць цячэ па сістэме.
Простая аналогія:Падумайце пра гэта так: калі вы выціскаеце садовы шланг, выходзіць менш вады, і яна цячэ павольней. Гідраўлічны клапан дросельнай засланкі працуе аналагічна - ён стварае меншае адтуліну, пра якое павінна праходзіць вадкасць, якая запавольвае паток.
Чаму яны важныя?
Гідраўлічныя дросельныя клапаны маюць вырашальнае значэнне, таму што яны:
- Кантралюйце хуткасць гідраўлічных цыліндраў і рухавікоў
- Зрабіце машыны рухацца бесперашкодна, а не рыўка
- Дапамажыце аператарам працаваць з дакладнасцю
- Захоўвайце абсталяванне ў бяспецы, прадухіляючы раптоўныя руху
Як працуе гідраўлічны клапан дросельнай засланкі?
Навука, якая стаіць за дросельнымі засланкамі, на самай справе даволі простая. Усё зводзіцца да адной асноўнай ідэі: чым менш адтуліна, тым павольней паток.
Вось што адбываецца ўнутры клапана:
- Гідраўлічная вадкасць трапляе ў клапан пад ціскам
- Вадкасць павінна праходзіць праз невялікі адтуліну (званы адтуліну)
- Памер гэтага адтуліны можна адрэгуляваць, павярнуўшы ручку альбо шрубу
- Меншае адкрыццё = павольны паток = павольны рух машыны
- Большае адкрыццё = больш хуткі паток = больш хуткі рух машын
Простая матэматыка за ім
Не хвалюйцеся - мы не атрымаем тут занадта тэхнічнага! Але гэта дапамагае ведаць, што хуткасць патоку залежыць ад трох асноўных рэчаў:
Памер адтуліны(большы = больш патоку)
Розніца ціскупраз клапан (больш ціску = большы паток)
Тып вадкасцівыкарыстоўваецца
Інжынеры выкарыстоўваюць спецыяльныя формулы для вылічэння дакладных тэмпаў патоку, але асноўны прынцып лёгка зразумець.
Тыпы гідраўлічных дросельных клапанаў
Гэтак жа, як у вашым доме ёсць розныя тыпы кранаў, ёсць некалькі тыпаў дросельных клапанаў. Кожны з іх прызначаны для пэўных заданняў.
1. Іголкавы клапан дросельнай засланкі
2. Эксцэнтрычны дросельны клапан
3. Восевы трохкутны клапан канаўкі
4. Клапан праверкі дросельнай засланкі
Спецыяльныя тыпы для жорсткіх працоўных месцаў
Клапаны, якія складаюцца з ціскам:Яны аўтаматычна рэгулююцца пры змене ціску ў сістэме, захоўваючы пастаяннае паток.
Клапаны, якія складаюцца з тэмпературай:Яны падладжваюцца на змены тэмпературы, якія ўплываюць на таўшчыню вадкасці.
Дзе выкарыстоўваюцца гідраўлічныя дросельныя клапаны?
Вы знойдзеце гэтыя клапаны ў многіх месцах, напэўна, больш, чым вы разумееце:
Будаўнічае абсталяванне
- Экскаватары: кантралюйце, як хутка рука рухаецца ўверх і ўніз
- Бульдозеры: Кіруйце хуткасцю руху ляза
- Краны: забяспечце гладкую пад'ём і паніжэнне
Заводскія машыны
- Зборка лініі: хуткасць кіравання канвеерным поясам
- Націсніце: Кіруйце тым, як хутка націскаюцца дэталі
- Стакладкі: кантрольная рэзка і хуткасць свідравання
Іншыя прыкладанні
- Электрастанцыі: кантралюе паток і газавы паток
- Нафтаперапрацоўчыя заводы: Кіруйце хуткасцю патоку нафты
- Сістэмы HVAC: Кантрольны паток вады для ацяплення і астуджэння
- Абсталяванне для тэсціравання: забяспечце дакладнае кантроль для матэрыяльных выпрабаванняў
Як выбраць правільны клапан дросельнай засланкі
Выбар правага клапана дросельнай засланкі падобны на выбар правільнага інструмента для працы. Вось ключавыя рэчы, якія трэба ўлічваць:
1.
- Нізкі паток: выбірайце іголкі
- Высокі паток: выбірайце матылёк або эксцэнтрычныя клапаны
2. Працоўны ціск
- Нізкі ціск: большасць тыпаў клапана працуе нармальна
- Высокае ціск: выбірайце восевыя трохкутныя краёвыя клапаны
3. Тып нагрузкі
- Устойлівыя нагрузкі: Асноўныя клапаны дросельнай засланкі працуюць добра
- Змена нагрузак: разгледзім клапаны, якія складаюцца з ціскам
4. Прастора ўстаноўкі
- Шчыльныя прасторы: выберыце кампактныя канструкцыі
- Шмат месца: любы тып можа працаваць
5. Патрабаванні да тэхнічнага абслугоўвання
- Лёгкае абслугоўванне: выбірайце клапаны матылькоў
- Складаныя сістэмы: могуць спатрэбіцца спецыялізаваныя тыпы
Абслугоўванне і ліквідацыя непаладак
Як і любое механічнае прылада, дросельныя клапаны маюць патрэбу ў рэгулярнай дапамозе правільнай працы.
Рэгулярныя парады па тэхнічным абслугоўванні
Трымайце яго ў чысціні
- Выкарыстоўвайце чыстую гідраўлічную вадкасць
- Рэгулярна замяняйце фільтры
- Перыядычна прамыйце сістэму
Праверце знос
- Агледзіце ўшчыльняльнікі і кольцы
- Шукайце драпіны на запчасткі клапана
- Замяніце зношаныя кампаненты, перш чым яны праваліцца
Прафілактыка праблем
- Трымайце ў бяспецы ручкі рэгулявання
- Абараніце клапаны ад бруду і вільгаці
- Выконвайце рэкамендацыі па вытворцы
Агульныя праблемы і рашэнні
| Праблема | Што вы заўважыце | Верагодна, прычына | Што рабіць |
|---|---|---|---|
| Супярэчлівая хуткасць | Машына рухаецца нераўнамерна | Брудны клапан альбо забіты фільтр | Чыстая сістэма, заменіце фільтр |
| Уцечка алею | Вадкасныя лужыны пад клапанам | Зношаныя ўшчыльненні | Замяніце ўшчыльняльнікі і пракладкі |
| Клапан не наладзіць | Ручка не павярнецца | Забруджванне альбо карозія | Ачысціце клапан, праверце пашкоджанні |
| Дзіўныя шумы | Свіст альбо шліфавальны гукі | Кавітацыя альбо зношаныя дэталі | Праверце ціск, заменіце зношаныя дэталі |
| Перагрэў | Сістэма становіцца занадта гарачай | Няправільнае вадкасць альбо дрэннае астуджэнне | Выкарыстоўвайце правільную вадкасць, палепшыце астуджэнне |
Разуменне гідраўлічных сімвалаў
Інжынеры выкарыстоўваюць спецыяльныя сімвалы, каб паказаць дросельныя клапаны на гідраўлічных дыяграмах. Гэтыя сімвалы стандартызаваны ва ўсім свеце, таму кожны можа іх зразумець.
Асноўны сімвал клапана дросельнай засланкі:Падобна на трохкутнік са стрэлкай праз яе
Рэгуляваная дросельная засланка:Мае стрэлку, якая паказвае, што яе можна адрэгуляваць
Клапан праверкі дросельнай засланкі:Спалучае дросельную засланку і праверце сімвалы клапана
Гэтыя сімвалы дапамагаюць тэхнікам і інжынерам дакладна мець зносіны пра гідраўлічныя сістэмы.
Перавагі і недахопы
Як і ўсё ў інжынерыі, дросельныя клапаны маюць плюсы і мінусы.
Перавагі
- Просты дызайн - менш дэталяў для разрыву
- Дакладны кантроль - вельмі дакладны кантроль хуткасці
- Эканамічна эфектыўная - адносна недарагі
- Лёгка зразумець - простая аперацыя
- Надзейная - правераная тэхналогія, якая працуе
Недахопы
- Страта энергіі - стварае цяпло, абмяжоўваючы паток
- Можа быць забіты - невялікія адтуліны пасткі бруду
- Абмежаваны простым кантролем - не падыходзіць для складанай аўтаматызацыі
- Адчувальная да чысціні вадкасці - брудная вадкасць выклікае праблемы
Парады па лепшай прадукцыйнасці
Каб атрымаць максімальную аддачу ад гідраўлічных клапанаў дросельнай засланкі:
- Выкарыстоўвайце чыстую вадкасць - гэта самае галоўнае правіла
- Памер клапанаў правільна - не выкарыстоўвайце клапан, які занадта вялікі ці занадта маленькі
- Усталюйце байпасныя фільтры - Дадатковая фільтрацыя дапамагае прадухіліць праблемы
- Сачыце за тэмпературай сістэмы - гарачая вадкасць можа пашкодзіць ушчыльняльнікі
- Запішыце запісы рэгулявання - запішыце налады для розных аперацый
- Аператары цягнікоў - Пераканайцеся, што людзі ведаюць, як правільна выкарыстоўваць абсталяванне
Будучыня гідраўлічных дросельных клапанаў
Тэхналогія працягвае ўдасканальвацца, і дросельныя клапаны таксама становяцца лепш:
Разумныя клапаныз электронным кантролем
Лепшыя матэрыялыГэта доўжыцца даўжэй
Інтэграцыя з кампутараміДля аўтаматычнага кіравання
Павышэнне эфектыўнасціКаб паменшыць энергетычныя адходы
Аднак асноўны прынцып кантролю патоку заўсёды будзе важны ў гідраўлічных сістэмах.
Выснова
Гідраўлічныя клапаны дросельнай засланкі могуць здацца простымі прыладамі, але яны гуляюць вырашальную ролю ў тым, каб наш сучасны свет працаваў бесперашкодна. Ад экскаватара, які капае ваш падмурак да заводскай машыны, вырабляючы ваш аўтамабіль, гэтыя клапаны дапамагаюць кантраляваць рух з дакладнасцю і надзейнасцю.
Разуменне таго, як яны працуюць, там, дзе яны выкарыстоўваюцца, і як іх падтрымліваць, можа дапамагчы вам:
- Прымайце лепшыя рашэнні пры выбары абсталявання
- У ліквідацыі праблем больш эфектыўна
- Ацаніце інжынірынг за штодзённымі машынамі
- Лепш мець зносіны з тэхнікамі і інжынерамі
Незалежна ад таго, што вы толькі пачынаеце даведацца пра гідраўліку альбо шукаеце, каб паглыбіць свае веды, памятайце, што дросельныя клапаны - гэта асноўныя будаўнічыя блокі сілавых сістэм вадкасці. Асвоіце асновы, і вы будзеце на шляху да разумення больш складаных гідраўлічных паняццяў.
У наступны раз, калі вы ўбачыце кавалачак будаўнічай тэхнікі, якая працуе бесперашкодна, альбо заводская машына, якая працуе з дакладнасцю, вы ведаеце, што дзесьці ў гэтай сістэме гідраўлічны клапан дросельнай засланкі спакойна выконвае сваю працу - кантралюючы паток, кіраванне хуткасцю і робіць усё гэта магчымым.
Патрэбна дапамога ў выбары правага клапана дросельнай засланкі для вашага прыкладання? Падумайце пра кансультацыі з інжынерам гідраўлічных сістэм, які можа прааналізаваць вашы канкрэтныя патрабаванні і рэкамендаваць лепшае рашэнне для вашых патрэбаў.
