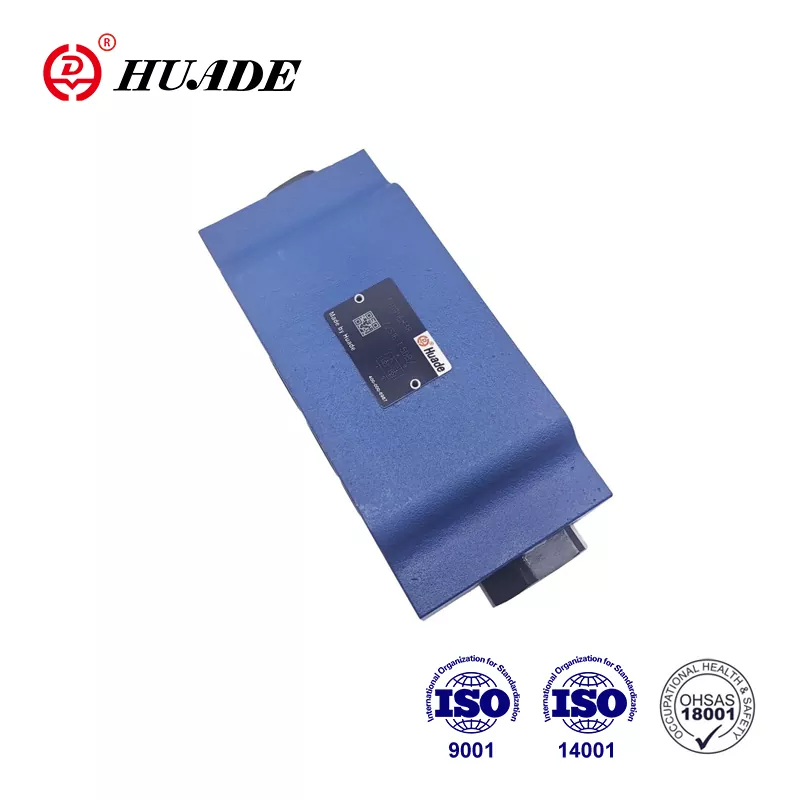

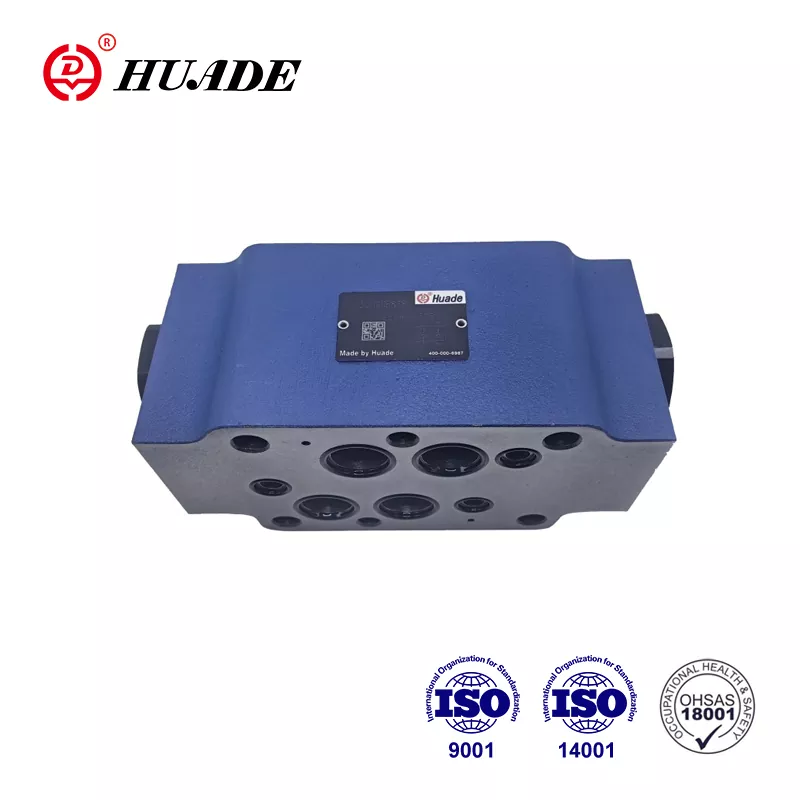

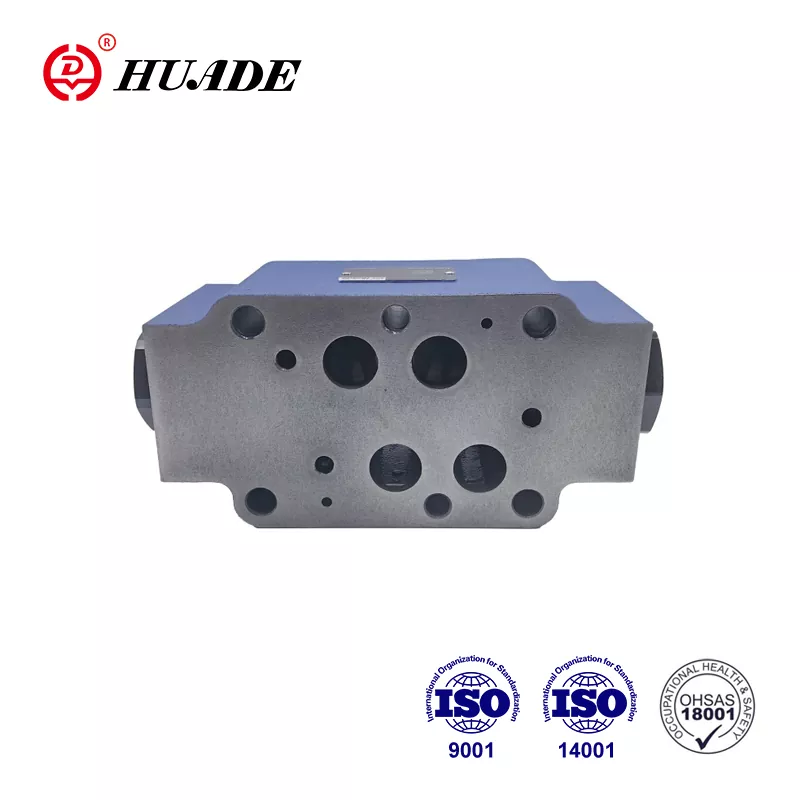

Сэндвіч-пласціна зваротнага клапана Z2S 16

Huafilter займаецца экспартам гідраўлічных накіравальных клапанаў Huade® на працягу многіх гадоў у Кітай. Мы маем вялікі гонар быць адзіным упаўнаважаным замежным агентам Beijing Huade Hydraulic Industrial Group з 2023 года. Мы гарантуем якасць зваротнага клапана сэндвіч-пласціны Z2S 16 на працягу аднаго года. Мы ўпэўненыя, што якасць адпавядае вашым патрабаванням. Наша адданая каманда прапануе прафесійныя перадпродажныя і пасляпродажныя паслугі, а вопытныя інжынеры забяспечваюць своечасовую тэхнічную падтрымку. Калі вы шукаеце гідраўлічныя клапаны высокай якасці, нізкай цаны і стабільнай працы, калі ласка, звяжыцеся з намі.

Апісанне Прадукта

Кампанія Huade, створаная ў рамках стратэгічнага партнёрства паміж урадамі Кітая і Германіі ў 1979 годзе, двойчы супрацоўнічала з Rexroth. Зваротны клапан Huade® Z2S 16 можа замяніць Z2S 16 ад Rexroth у той жа серыі. Цана больш разумная. Завод мае добрую сістэму кантролю для забеспячэння стабільнай працы. Кожны Z2S 16 будзе запакаваны ў стандартныя кардонныя скрынкі і воданепранікальную пластыкавую ўпакоўку перад выхадам з завода. Huade прайшоў ISO9001, ISO14001 і OH SAS18001. Гідраўлічныя накіравальныя клапаны Huade® выкарыстоўваюцца ў ваеннай прамысловасці дзякуючы надзейнай працы. Гэта стары нацыянальны брэнд у Кітаі.

Параметр прадукту сэндвіч-пласціны зваротнага клапана Z2S 16

Памер	6	10	16	22
Макс. расход (л/мін)	да 60	да 120	да 300	да 450
Макс.працоўны ціск (МПа)	да 31,5
Ціск расколіны (МПа)	Глядзіце характэрныя крывыя
Напрамкі	Глядзіце сімвалы
Каэфіцыент плошчы	A1/A2=1:3	A1/A2=1:11,45	A1/A2=1:11,8	A1/A2=1:13,6
Каэфіцыент плошчы	A1/A2=1:3	A3/A2=1:2,86	A3/A2=1:2,8	A3/A2=1:2,8
Напорная вадкасць	Мінеральныя масла (для ўшчыльнення NBR) або фасфатныя эфіры (для ўшчыльнення FPM)
Дыяпазон тэмператур вадкасці пад ціскам（℃）	-30～+80
Дыяпазон глейкасці (мм2/с)	2,8 да 500
Вага (кг)	прыбл.0,8	прыбл.3	прыбл.6,5	прыбл.12

Характарыстыка прадукту і прымяненне шматслойнай пласціны зваротнага клапана Z2S 16

Асаблівасці:

▶ Для выкарыстання ў вертыкальных штабелях

▶ Для герметычнага закрыцця аднаго або двух службовых портаў

▶ Шаблон пераносу ў Din 24 340 форма A, ISO4401 і CETOP - RP 121H

Ужыванне:

Гэты зваротны клапан Z2S выкарыстоўваецца для вертыкальнай кладкі. Ён можа герметызаваць адзін ці два працоўныя алейныя порты без уцечкі пры неабходнасці.

Функцыі, раздзел, сімвалы шматслойнай пласціны зваротнага клапана Z2S 16

Зваротны клапан з пілотным кіраваннем тыпу Z2S 16 мае шматслойную канструкцыю. Ён выкарыстоўваецца для герметычнага закрыцця аднаго або двух службовых партоў нават на працяглы перыяд часу. Свабодны паток адбываецца ад A1 да A2 або B1 да B2. Паток у A1 B1 у процілеглым кірунку перакрыты. Калі вадкасць цячэ ад A1 да A2, золотник ціснуць і штурхаецца ўправа, тым самым адкрываючы шаравой тарельчаты клапан, які затым адкрывае тарельчаты клапан. Каб забяспечыць правільнае закрыццё клапана, службовыя порты A2 B2 накіравальнага клапана павінны быць падлучаны да рэзервуара ў нейтральным становішчы.

Сімвал Z2S

Тыповы прыклад схемы Z2S
