У гэтым поўным кіраўніцтве простымі словамі тлумачыцца тэхналогія гідраўлічнага прапарцыйнага кіравання, пачынаючы ад асноўных прынцыпаў працы і заканчваючы пашыранымі прылажэннямі сервокіравання.
Што такое гідраўлічны прапарцыйны клапан?
Гідраўлічны прапарцыянальны клапан - гэта электрагідраўлічная прылада, якая пераўтворыць электрычныя ўваходныя сігналы ў прапарцыйныя гідраўлічныя выхады. У адрозненне ад простых электрамагнітных клапанаў уключэння/выключэння, прапарцыйныя клапаны забяспечваюць бесперапынны зменны кантроль над патокам вадкасці, ціскам і кірункам. Для поўнага агляду глшто такое прапарцыйны клапан.
Асноўныя характарыстыкі:
- Пераўтварае аналагавыя электрычныя сігналы (0-10 В, 4-20 мА) у дакладнае гідраўлічнае кіраванне
- Забяспечвае бясконцае пазіцыянаванне паміж цалкам адкрытым і закрытым станамі
- Забяспечвае плыўныя, паступовыя руху машыны
- Плаўна інтэгруецца з сістэмамі кіравання PLC і сеткамі аўтаматызацыі
Успрымайце гэта як дыммер для гідраўлічнай магутнасці, які дае вам дакладны кантроль, а не проста "поўную магутнасць" ці "выключэнне".
Як працуюць гідраўлічныя прапарцыйныя клапаны:Працэс кантролю
Асноўны прынцып працы
Кантролер клапана пасылае аналагавы электрычны сігнал (звычайна 0-10 В пастаяннага току або токавы контур 4-20 мА) на прапарцыйны электрамагнітны прывад.
Прапарцыйны саленоід пераўтворыць электрычны ток у магнітную сілу. Большы ток = больш моцнае магнітнае поле = большая сіла прывада.
Магнітная сіла рухае золотник клапана супраць супраціву спружыны. Становішча шпулькі непасрэдна адпавядае магутнасці ўваходнага сігналу.
Рух золотника змяняе адтуліну гідраўлічнага адтуліны, кантралюючы хуткасць патоку, ціск або шляхі накіраванага патоку.
Датчыкі становішча LVDT або пераўтваральнікі ціску забяспечваюць зваротную сувязь у рэжыме рэальнага часу з узмацняльнікам клапана для дакладнага кіравання сервоприводом.
Перадавыя тэхналогіі кіравання
Шыротна-імпульсная мадуляцыя (ШІМ):Паступовыя змены ўводу прадухіляюць гідраўлічны ўдар і забяспечваюць плыўнае паскарэнне/запаволенне прывада.
Частата дыферэнцыі:Невялікія ваганні (звычайна 100-300 Гц) пераадольваюць статычнае трэнне і паляпшаюць раздзяляльнасць клапана да ±0,1% ад поўнай шкалы.
Рампаванне сігналу:Паступовыя змены ўводу прадухіляюць гідраўлічны ўдар і забяспечваюць плыўнае паскарэнне/запаволенне прывада.
Тэхнічныя характарыстыкі і характарыстыкі
Крытычныя паказчыкі прадукцыйнасці
| Параметр | Золотниковый клапан | Высокая прадукцыйнасць |
|---|---|---|
| Прапускная здольнасць | 10-500 л/мін | Да 2000 л/мін |
| Працоўны ціск | 210-350 бар | Да 700 бар |
| Час водгуку | 50-200 мс | 15-50 мс |
| Лінейнасць | ±3-5% | ±1% |
| Гістэрэзіс | 2-5% | 0,5-1% |
| дазвол | 0,5-1% | 0,1% |
| АЧХ | 10-50 Гц | 100+ Гц |
Сумяшчальнасць сігналу
Кантроль напругі:±10 В, 0-10 В пастаяннага току
Бягучы кантроль:±3-5%
Meini Prawf Dethol a Chanllawiau MaintCANopen, EtherCAT, IO-Link, Profinet
Тыпы зваротнай сувязі:LVDT, потенциометр, датчык ціску
Тыпы клапанаў прапарцыйнага рэгулявання

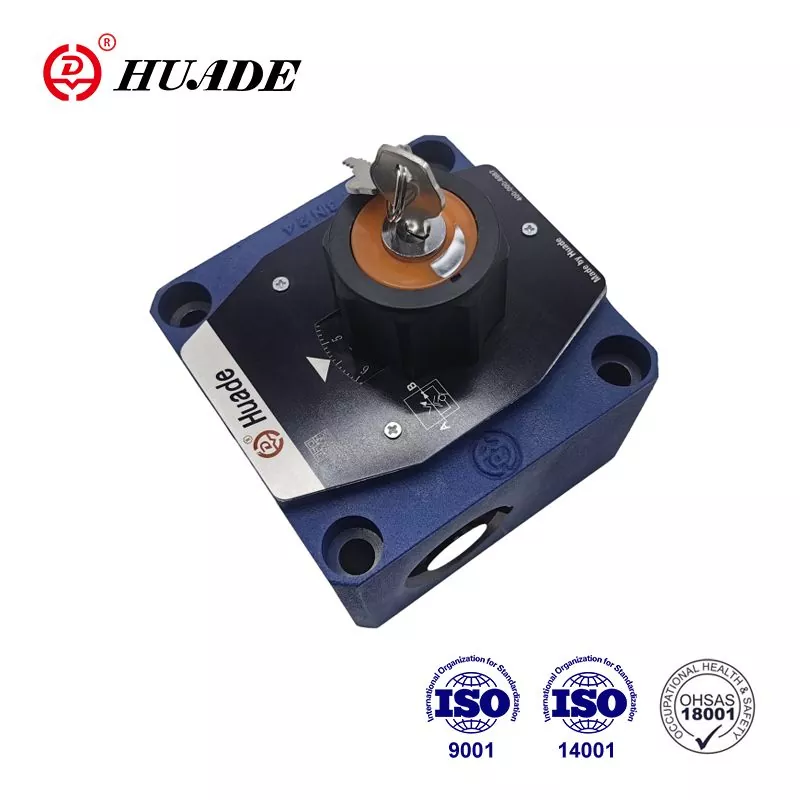

1. Клапаны рэгулявання прапарцыйнага расходу
функцыя:Рэгулюйце аб'ёмны расход для кантролю хуткасці
прыкладанні:Станкі з ЧПУ, рабатызаваныя прывады, канвеерныя сістэмы
Дыяпазон расходу:5-500 л/мін з дакладнасцю ±2%.

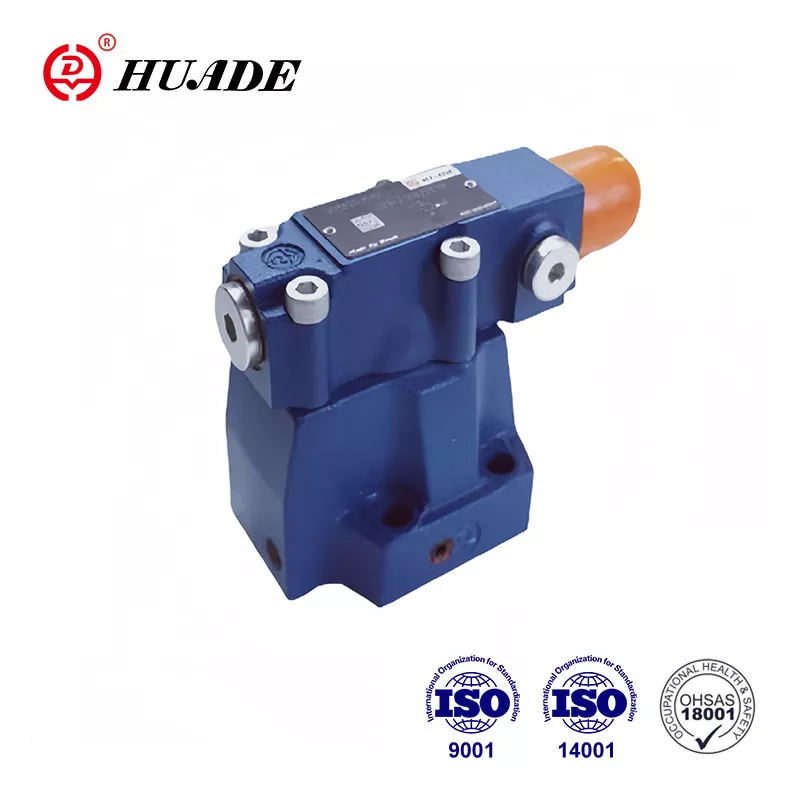

2. Прапарцыйныя ахоўныя/рэдукцыйныя клапаны
функцыя:Падтрымлівайце пастаянны ціск або абмяжоўвайце максімальны ціск у сістэме
прыкладанні:Ліццё пад ціскам, тэставанне матэрыялаў, сістэмы заціску
Дыяпазон ціску:5-350 бар з дакладнасцю рэгулявання ±1%.
3. Клапаны прапарцыйнага кіравання
функцыя:Кантралюйце кірунак і хуткасць патоку адначасова
Канфігурацыі:4/3-канальны, 4/2-канальны з прапарцыйным рэгуляваннем патоку
прыкладанні:Мабільная гідраўліка, прамысловая аўтаматызацыя, сервопозиционирование
4. Двухступеністыя сервоприводные прапарцыйныя клапаны
функцыя:Прыкладанні з вялікім патокам з дакладнасцю сервопривода
Пілотны этап:Невялікі сервоклапан кіруе катушкай асноўнай ступені
прыкладанні:Сталепракатныя станы, вялікія прэсы, марскія рулявыя сістэмы
Прапарцыянальныя супраць серво і стандартных клапанаў: тэхнічнае параўнанне
| Спецыфікацыя | Стандартны клапан | Прапарцыйны клапан | Сервоклапан |
|---|---|---|---|
| Кантроль дазволу | Толькі ўкл./выкл | 0,1-1% | 0,01-0,1% |
| АЧХ | Н/Д | 10-50 Гц | 100-500 Гц |
| Падзенне ціску | 5-20 бар | 5-15 бар | 3-10 бар |
| Талерантнасць да забруджванняў | ISO 20/18/15 | ISO 19/16/13 | ISO 16/14/11 |
| Каэфіцыент выдаткаў | 1x | 3-5 разоў | 8-15 разоў |
| Інтэрвал тэхнічнага абслугоўвання | 2000 гадзін | 3000-5000 гадзін | 1000-2000 гадзін |
Прасунутыя прыкладанні і варыянты выкарыстання ў прамысловасці
Аўтаматызацыя вытворчасці
- Ліццё пад ціскам:Кантроль ціску ў межах ±0,5% для стабільнай якасці дэталі
- Апрацоўка металу ціскам:Рэгуляванне сілы да 5000 тон з прапарцыйным рэгуляваннем ціску
- Зборачныя лініі:Адпаведнасць хуткасці паміж некалькімі прывадамі ў межах ±1%
Мабільнае абсталяванне
- Vaxt, pula və enerjiyə qənaət edə bilərsiniz; Xüsusi qablaşdırma, nümunə istehsalı, istehsal və göndərmə daxil olmaqla, bizdən, bütün həlləri bizdən əldə edəcəksiniz.Час водгуку ад джойсціка да клапана <100 мс для камфорту аператара
- Аперацыі кранаў:Рэгуляванне ціску па нагрузцы для павышэння энергаэфектыўнасці
- Сельскагаспадарчая тэхніка:Кіраванне помпай з пераменным аб'ёмам для прымянення ВОМ
Аэракасмічная прамысловасць і абарона
- Сімулятары палёту:Кіраванне платформай руху з дакладнасцю пазіцыянавання ±0,1 мм
- Самалётныя сістэмы:Прывядзенне ў дзеянне шасі і паверхні кіравання палётам
- Тэставае абсталяванне:Выпрабаванне на стомленасць з дакладным кантролем сілы і частоты
Інтэграцыя сістэмы кіравання і сеткі
Інтэграцыя ПЛК
Большасць прапарцыйных клапанаў ўзаемадзейнічаюць з праграмуемымі лагічнымі кантролерамі праз:
- Аналагавы ўвод/вывад:Токавыя контуры 4-20 мА або сігналы напружання ±10 В
- Клапанавыя ўзмацняльнікі:Пераўтварыце выхады ПЛК у правільныя сігналы прывада клапана
- Бартавая электроніка (OBE):Убудаваная электроніка кіравання спрашчае праводку
Пратаколы прамысловай сувязі
- EtherCAT:Ethernet у рэжыме рэальнага часу для высакахуткасных сервоприложений
- CANopen:Размеркаванае кіраванне ў мабільным і прамысловым абсталяванні
- Спасылка IO:Сувязь "кропка-кропка" для інтэграцыі разумных датчыкаў
- Profinet/Profibus:Сумяшчальнасць экасістэмы аўтаматызацыі Siemens
Алгарытмы кіравання па замкнёным контуры
- ПІД-кантроль:Прапарцыйна-інтэгральна-вытворная зваротная сувязь
- Падача наперад:Апярэджваючы кантроль для паляпшэння дынамічнай рэакцыі
- Адаптыўнае кіраванне:Саманастройка параметраў для розных умоў нагрузкі
Пошук і ліквідацыю непаладак і дыягнастычныя працэдуры
Агульныя рэжымы адмоваў і рашэнні
Заліпанне шпулі (80% няўдач)
Прычына:Забруджаная гідраўлічная вадкасць або назапашванне лаку
рашэнне:Прамыйце сістэму, заменіце фільтры, падтрымлівайце чысціню ISO 19/16/13
Прафілактыка:500-гадзінная замена фільтра, аналіз вадкасці
Дрэйф сігналу/страта лінейнасці
Прычына:Тэмпературнае ўздзеянне, старэнне кампанентаў, электрычныя перашкоды
рашэнне:Паўторная каліброўка, экранаванне ад электрамагнітных перашкод, тэмпературная кампенсацыя
Працэдура выпрабаванняў:5-бальная праверка лінейнасці з дапамогай калібраваных прыбораў
Павольны час водгуку
Прычына:Унутраная ўцечка, недастатковы ціск падачы, праблемы з электрычнасцю
рашэнне:Замена ўшчыльнення, аптымізацыя ціску, настройка ўзмацняльніка
Вымярэнне:Тэст крокавай рэакцыі з кантролем асцылографа
Стратэгіі прагнознага тэхнічнага абслугоўвання
- Аналіз вібрацыі:Выяўленне механічнага зносу кампанентаў клапана
- Аналіз алею:Сачыце за ўзроўнем забруджвання і знясіленнем дадаткаў
- Цеплавізар:Вызначце праблемы з электрычным падключэннем
- Тэндэнцыі прадукцыйнасці:Адсочвайце час водгуку і зніжэнне дакладнасці
Крытэрыі выбару і рэкамендацыі па памерах
Патрабаванні да патоку
Разлічыце неабходны расход:
- Q = хуткасць патоку (л/мін)
- A = Плошча прывада (см²)
- V = жаданая хуткасць (м/мін)
- η = эфектыўнасць сістэмы (0,85-0,95)
Тэмпературнае ўздзеянне, старэнне кампанентаў, электрычныя перашкоды
Ацэнкі ціску
- Ціск у сістэме:Намінальны паказчык клапана ≥ 1,5 × максімальны ціск у сістэме
- Перапад ціску:Падтрымлівайце 10-15 бар на клапане для добрага кантролю
- Зваротны ціск:Улічвайце абмежаванні зваротнай лініі ў памеры
Экалагічныя меркаванні
- Дыяпазон тэмператур:Стандартны (ад -20°C да +80°C), даступны варыянты высокай тэмпературы
- Устойлівасць да вібрацыі:Адпаведнасць IEC 60068-2-6 для мабільных прыкладанняў
- Абарона IP:Ацэнкі IP65/IP67 для суровых умоў
- Выбухаабарона:Сертыфікат ATEX/IECEx для небяспечных зон
Будучыя тэндэнцыі ў тэхналогіі прапарцыйных клапанаў
Інтэграцыя ў прамысловасць 4.0
- Падключэнне IoT:Бесправадны маніторынг і воблачная аналітыка
- Машыннае навучанне:Прагнастычныя алгарытмы для аптымальнай прадукцыйнасці
- Лічбавы двайнік:Віртуальныя мадэлі клапанаў для мадэлявання сістэмы
- Блокчейн:Бяспечныя запісы тэхнічнага абслугоўвання і аўтэнтыфікацыя дэталяў
Перадавыя матэрыялы і дызайн
- Адытыўная вытворчасць:Складаная ўнутраная геаметрыя для паляпшэння характарыстык патоку
- Разумныя матэрыялы:Сплавы з памяццю формы для адаптыўнага кіравання
- Нанатэхналогіі:Удасканаленыя пакрыцця для павышэння зносаўстойлівасці
- Біялагічны дызайн:Аптымізацыя дынамікі вадкасці з прыроды
Фокус на ўстойлівае развіццё
- Аднаўленне энергіі:Рэгенератыўныя схемы з прапарцыянальным рэгуляваннем
- Біяраскладальныя вадкасці:Сумяшчальнасць з экалагічна чыстай гідраўлікай
- Ацэнка жыццёвага цыклу:Дызайн для перапрацоўкі і зніжэння ўздзеяння на навакольнае асяроддзе
- Аптымізацыя эфектыўнасці:Кіраванне з дапамогай AI для мінімальнага спажывання энергіі
Адсочвайце час водгуку і зніжэнне дакладнасці
Першапачатковыя інвестыцыі супраць аперацыйных зберажэнняў
Тыповы разлік акупнасці:
Прэмія прапарцыйнага клапана: 2000-5000 долараў
Энергаэканомія: 15-30% спажыванай гідраўлічнай энергіі
Скарачэнне абслугоўвання: на 25% менш зваротаў у службу
Палепшаная прадукцыйнасць: скарачэнне часу цыкла на 10-15%.
Сярэдняя рэнтабельнасць інвестыцый: 12-24 месяцы ў праграмах з высокай загрузкай
Фактары агульнай кошту валодання
- Энергаспажыванне:Сістэмы з пераменным супраць фіксаванага патоку
- Выдаткі на тэхнічнае абслугоўванне:Стратэгіі планавага тэхнічнага абслугоўвання ў параўнанні з рэактыўным
- Скарачэнне часу прастою:Магчымасці прагнознага абслугоўвання
- Якасць прадукцыі:Палепшаная кансістэнцыя зніжае колькасць лому
Заключэнне
Гідраўлічныя прапарцыйныя клапаны ўяўляюць сабой найважнейшую тэхналогію, якая спалучае традыцыйную гідраўлічную магутнасць з сучаснымі электроннымі сістэмамі кіравання. Іх здольнасць забяспечваць дакладны бесперапынны кантроль робіць іх неабходнымі для прыкладанняў, якія патрабуюць дакладнасці, эфектыўнасці і бесперабойнай працы.
Асноўныя высновы для рэалізацыі:
- Старанна супастаўляйце характарыстыкі клапана з патрабаваннямі прымянення
- Інвестуйце ў правільную канструкцыю сістэмы і чысціню вадкасці
- План інтэграцыі з існуючымі архітэктурамі кіравання
- Улічвайце патрабаванні да доўгатэрміновага абслугоўвання і падтрымкі
Па меры таго, як вытворчасць рухаецца да большай аўтаматызацыі і дакладнасці, тэхналогія прапарцыйнага клапана працягвае развівацца з разумнейшай дыягностыкай, лепшым падключэннем і пашыранымі магчымасцямі прадукцыйнасці.
Будзь то мадэрнізацыя існуючага абсталявання або праектаванне новых сістэм, разуменне тэхналогіі прапарцыйнага клапана дапамагае аптымізаваць прадукцыйнасць гідраўлічнай сістэмы пры падрыхтоўцы да будучых патрабаванняў інтэграцыі Industry 4.0.
Гатовы ўкараніць тэхналогію прапарцыйнага клапана ў вашых гідраўлічных сістэмах? Каб забяспечыць аптымальны выбар і інтэграцыю для вашых канкрэтных прыкладанняў, парайцеся з дасведчанымі інжынерамі па аўтаматызацыі.
