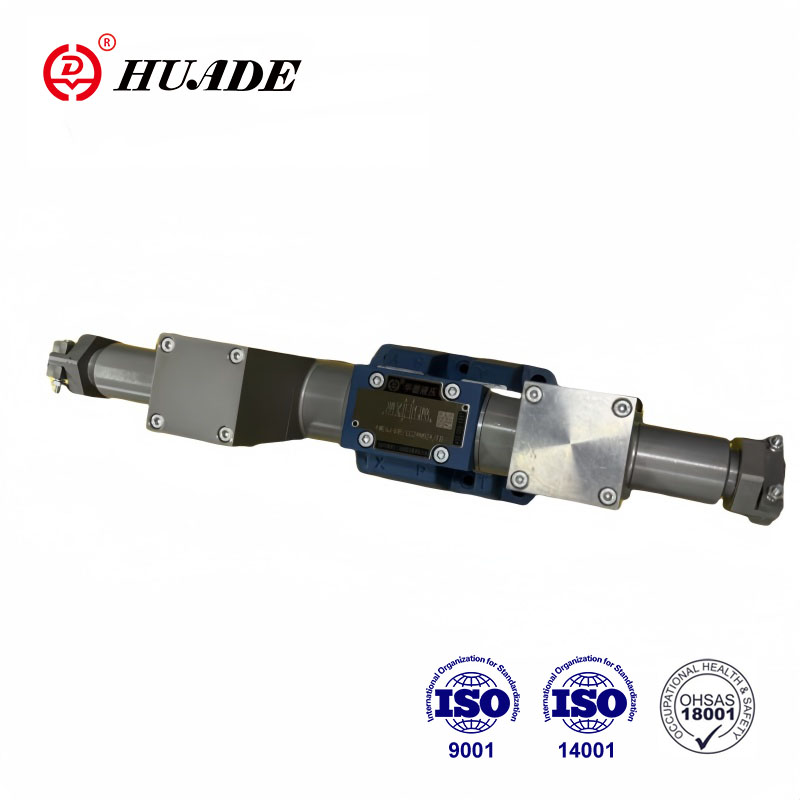

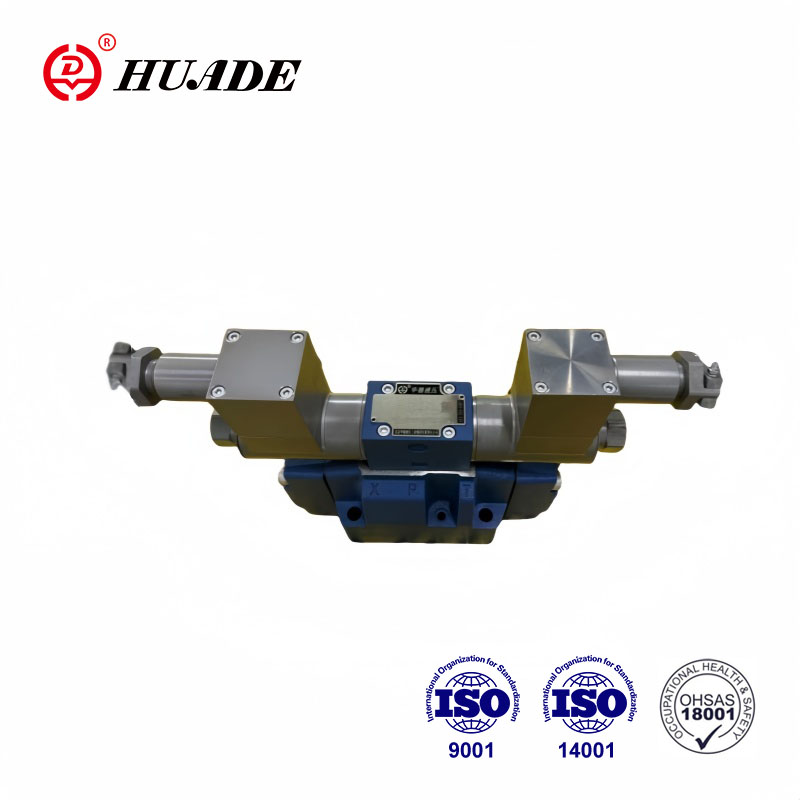

Выбухаабаронены электрамагнітны накіраваны клапан - гэта прылада, якая кантралюе кірунак патоку вадкасці з дапамогай электрамагнітнай сілы. Выбухаабароненая серыя WE6 мае спецыяльную выбухаабароненую канструкцыю, каб гарантаваць, што яна не будзе выклікаць іскраў або высокіх тэмператур у лёгкаўзгаральных і выбуханебяспечных асяроддзях, што дазваляе пазбегнуць выбухаў. Гэты выбухаабаронены электрамагнітны клапан у асноўным выкарыстоўваецца для кантролю напрамку патоку вадкасці ў гідраўлічных або пнеўматычных сістэмах для задавальнення патрэб у розных умовах працы.
|
тэхнічных дадзеных |
||
|
Фіксацыя становішча |
Дадаткова | |
| Дыяпазон тэмператур навакольнага асяроддзя (℃) | -30 да +50 (ушчыльненне NBR) | |
| -20 да +50 (ушчыльненне FKM) | ||
| Вага | Адзін саленоід (кг) | 2.6 |
| Двайныя саленоіды (кг) | 4.3 | |
| Макс. працоўны ціск | Порт P, A, B (бар) | 350 |
| Порт T (бар) | 210 | |
| калі працоўны ціск перавышае дазволенае значэнне, сімвал A і B павінен зрабіць канал T для зліву | ||
| Макс. расход (л/мін) | 80 | |
| Перасек патоку (пераключэнне нейтральнага становішча) | Версія Q (мм2) | Каля 6% намінальнай плошчы |
| Версія W (мм2) | Каля 3% намінальнай плошчы | |
| вадкасць | Мінеральны алей, прыдатны для ўшчыльнення NBR і FKM | |
| Фасфатны эфір для ўшчыльнення FKM | ||
| Дыяпазон тэмператур вадкасці (℃) | -30 да +80 (ушчыльненне NBR) | |
| -20 да +80 (ушчыльненне FKM) | ||
| Дыяпазон глейкасці мм2/с | 2,8 да 500 | |
| Ступень забруджанасці | Максімальна дапушчальная ступень забруджвання вадкасці: клас 9. NAS 1638 або 20/18/15, ISO4406 | |
| Электрычныя дадзеныя | ||
| Тып напружання | DC | |
| Даступнае напружанне (В) | 12, 24, 36, 110 | |
| Дапушчальнае напружанне (адхіленне) % | -15 да +10 | |
| Уваходная магутнасць (Вт) | 30 | |
| Рэжым працы саленоіда | Бесперапынная праца | |
| Час пераключэння ў адпаведнасці з ISO 6403 | ВКЛ (мс) | 25 да 45 |
| ВЫКЛ (мс) | 10 да 25 | |
| Частата пераключэння (раз/гадз) | Да 15000 | |
| Макс. тэмпература шпулек (℃) | +150 | |
Асаблівасці:
▶У якасці стандартнага тыпу выкарыстоўваецца выбухаабаронны накіраваны клапан з прамым кіраваннем
▶DIN24 340 Тып на мантажнай паверхні ISO 4401
▶Электромагніт абароны ад выбуху пастаяннага току вільготнага тыпу
▶Выбухаахоўны электрамагніт з паваротам на 90°
▶Герметычную камеру не трэба адкрываць пры замене змеявіка
Ужыванне:
Выбухаабароненыя электрамагнітныя накіравальныя клапаны шырока выкарыстоўваюцца ў галіне нафтахіміі. У нафтахімічнай прамысловасці яны ў асноўным выкарыстоўваюцца для кантролю напрамку патоку гаручых і выбуханебяспечных асяроддзяў, такіх як нафта і прыродны газ.
Накіраваны рэгулюючы клапан тыпу WE - гэта накіравальны клапан выбухаахоўнага саленоіда, які выкарыстоўваецца для кіравання пускам, прыпынкам і напрамкам патоку алейнай вадкасці.
Накіраваныя рэгулюючыя клапаны складаюцца з корпуса (1), аднаго або двух саленоідаў (2), золотника кіравання (3) і адной або дзвюх зваротных спружын (4).
У абясточаным стане золотник кіравання (3) утрымліваецца ў нейтральным або зыходным становішчы з дапамогай зваротных спружын (4) (акрамя імпульсных золотников). Золотнік кіравання (3) прыводзіцца ў дзеянне праз саленоіды з вільготным штыфтам (2).
Каб гарантаваць здавальняючую працу, трэба пераканацца, што камера ціску саленоіда запоўнена алеем.
Золотнік кіравання (3) перамяшчаецца ў чаканае становішча саленоідам (2) і штурхаючай штангай (5), і гэта забяспечвае свабодны паток ад P да A і B да T або P да B і A да T.
Калі электрамагніт выбухааховы (2) адключаны, элемент рэгулюючага клапана (3) перамяшчаецца ў зыходнае становішча спружынай скіду (4).
Тып 4WE6...61B/O.. (абмежавана функцыямі A, C і D).
Гэты тып змяшчае 2 пазіцыі пераключэння і 2 накіраваных рэгулюючых клапана без саленоіда выбухаахоўнага механізму лакалізацыі.
Тып 4WE6...61B/0F... імпульсны клапан (абмежавана функцыямі A, C і D).
Ён змяшчае 2 пазіцыі пераключэння, 2 электрамагніты выбухааховы і 1 накіравальны рэгулюючы клапан з механізмам размяшчэння. 2 пазіцыі пераключэння фіксуюцца асобна, таму няма неабходнасці пастаянна электрыфікаваць электрамагніт абароны ад выбуху.
Патронны дросель
Дросель картрыджа неабходны, паколькі фактычны паток можа быць большым, чым межы прадукцыйнасці клапана падчас працэсу пераключэння. Гэты дросель картрыджа ўстаўляецца ў канал Р накіравальнага рэгулюючага клапана.
Структура выбухаабароненага электрамагнітнага клапана серыі WE6
Сімвалы
