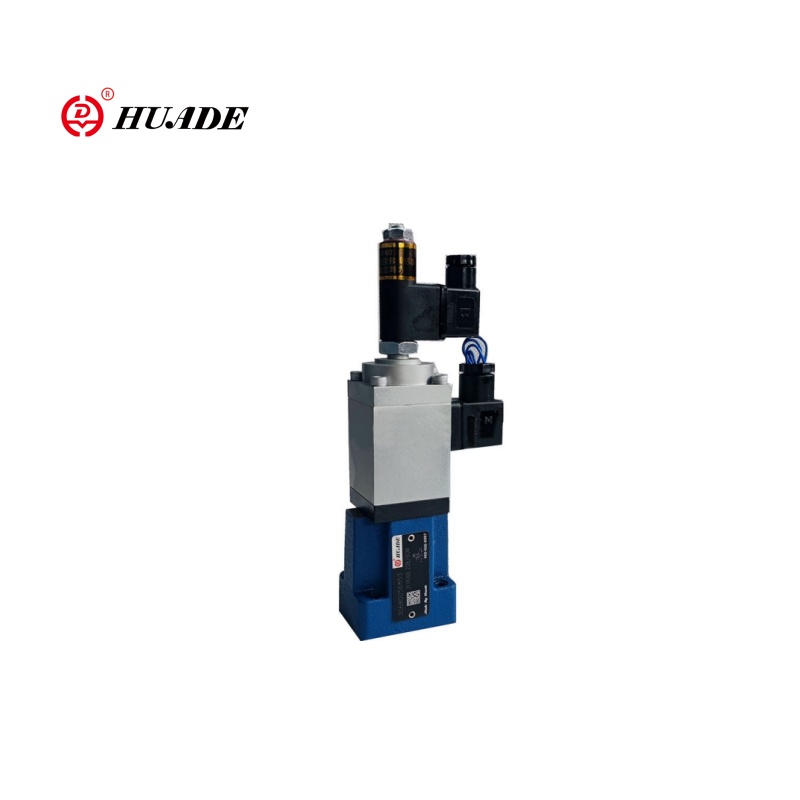

Прапарцыйны клапан кіравання патокам 2fre6

Прапорцыйны клапан кіравання патокам 2FRE6 кіруе хуткасцю патоку праз сігнал 0 ~ 10V / 4 ~ 20MA для дасягнення дакладнай рэгуляцыі хуткасці. Прапорцыйны клапан 2FRE6 мае функцыю кампенсацыі ціску, што можа гарантаваць, што на хуткасць патоку не ўплываюць ваганні ціску нагрузкі і падтрымліваюць стабільны расход. Гэты клапан 2FRE6 падыходзіць для гідраўлічных сістэм з абмежаванай прасторай і для дынамічных патрабаванняў рэгулявання патоку.

Параметр прадукту прапарцыянальнага клапана кіравання патокам 2fre6

Гідраўлічны
Гістэрэз	＜ ± 1%QMAX
Паўтаральнасць	＜ 1%QMAX
Ступень забруджвання (мкМ)	≤20
Ціск вадкасць	Мінеральнае алей (для ўшчыльнення NBR), эфір фасфатаў (для ўшчыльнення FPM)
Дыяпазон глейкасці (мм2/s)	2,8 да 380
Дыяпазон тэмпературы вадкасці ціску (℃）	-20 ~+70
Устаноўка	неабавязковы
Электрычны
Тып напружання	DC
Супраціў шпулькі электрамагніта (ω)	Значэнне халоднага пры тэмпературы 20 ℃ 5,4, максімальнае цёплае значэнне 8,2
Макс. Магутнасць (VA)	50
Індуктыўнасць (МН)	6 да 8
Частата асцылятара (кГц)	2.5

Асаблівасць прадукту і прымяненне прапарцыянальнага клапана кіравання патокам 2FRE6

Асаблівасці:

▶ клапан з кампенсатарам ціску за кампенсаваны ціск кантролю патоку

▶ Прыводка з дапамогай прапарцыйнага электрамагніта

▶ З зваротнай сувяззю з электрычным становішчам адтуліны

.

▶ Кантроль патоку магчыма ў абодвух напрамках, выкарыстоўваючы пласціну для бутэрброда выпрамніка

Прыкладанне:

Двухбаковы прапарцыйны клапан кіравання патокам 2FRE6 шырока выкарыстоўваецца ў прамысловай аўтаматызацыі і станках, экскаватараў/пагрузчыках і іншых інжынерных машынах, металургіі і цяжкай абсталяванні, абсталяванні для выпрабаванняў і лабараторый і г.д.

 Функцыя і раздзел прапарцыянальнага клапана кіравання патокам 2fre6

Тып 2FRE ... Прапорцыянальныя клапаны кіравання патокам маюць двухбаковую функцыю. Яны могуць, з прыкладзенай электрычнай каманднай велічыні, рэгулююць паток, які аказваецца ціскам і тэмпературай.

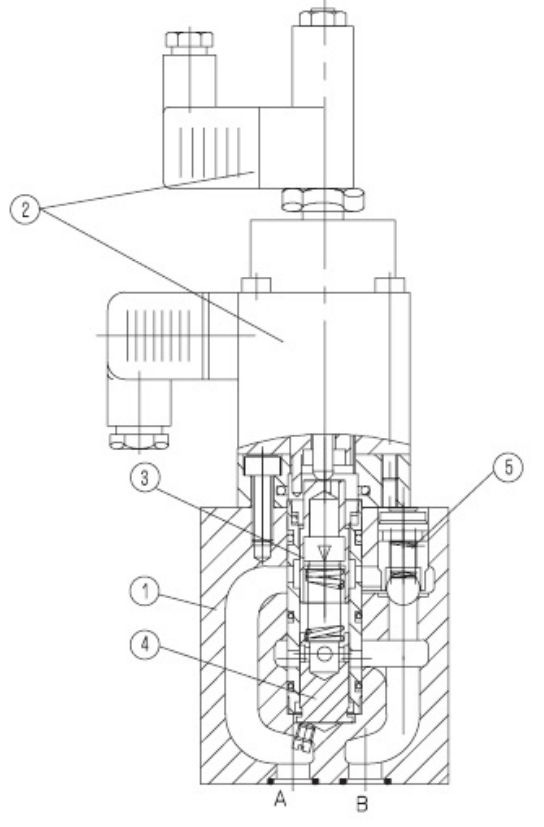

Яны ў асноўным складаюцца з корпуса (1), прапарцыянальнага электрамагніта з індуктыўным пераўтваральнікам становішча (2), вымяральным адтулінай (3), кампенсатарам ціску (4), а таксама дадатковым чэкавым клапанам (5).

Прапарцыйны клапан кіравання патокам 2fre 6 b

Настройка патоку вызначаецца (ад 0 да 100 %) на патэнцыяметры каманднага значэння. Прыкладнае значэнне каманды рэгулюецца як узмацняльнік, так і прапарцыянальны электрамагніт, вымярэнне адтуліны (3). Становішча вымярэння адтуліны (3) атрымліваецца пераўтваральнікам індуктыўнага становішча. Любыя адхіленні ад значэння каманды кампенсуюцца кантролем зваротнай сувязі.

Кампенсатар ціску (4) змяшчае падзенне ціску пры адтуліне вымярэння (3) пры пастаянным значэнні. Такім чынам, паток, таму нагрузка кампенсавана.

Невялікі дрэйф тэмпературы дасягаецца з -за распрацоўкі адтуліны вымярэння.

Пры значэнні каманды 0 % закрыта адтуліна вымярэння.

У выпадку страты магутнасці або разрыву кабеля ў датчыку становішча закрываецца вымярэнне адтуліны.

Ад 0 % -нага значэння каманды магчымае бясплатны запуск. Праз два пандусы ў межах электрычнага ўзмацняльніка можна затрымаць адтуліну і закрыццё вымярэння B

Адтуліна.

Праз праверку клапана (5) магчыма свабодны паток ад B да A.

Прапорцыйны клапан кіравання патокам тыпу 2fre 6 a:

Функцыя гэтага клапана ў прынцыпе такая ж, як і клапан тыпу 2fre 6 b:

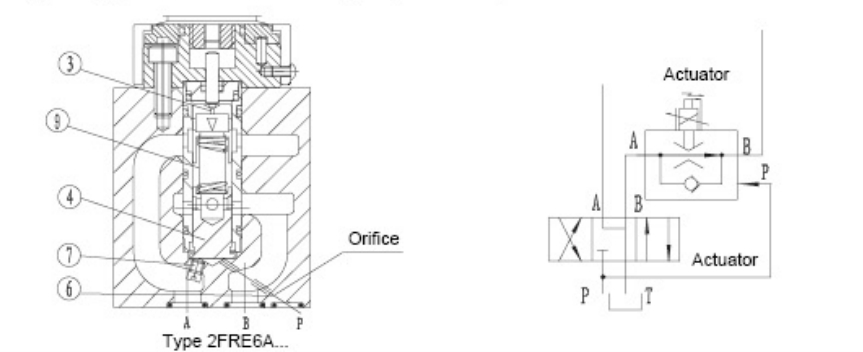

Каб здушыць скачок запуску, калі адкрытае адтуліну вымярэння (3) (значэнне каманды> 0%), існуе палажэнне аб кампенсатары ціску (4), які будзе закрыты праз порт P (6). Унутранае злучэнне (7) паміж портам А і кампенсатарам ціску (4) падключана. Праз знешні порт Р (6) ціск у порце Р, перш чым накіраваны клапан (8) дзейнічае на кампенсатар ціску (4) і ўтрымлівае яго супраць сілы спружыны (9) у закрытым становішчы. Калі накіраваны клапан (8) пераключаецца з р да B, то кампенсатар ціску (4) рухаецца з закрытага становішча

у рэгуляванне, і, такім чынам, пазбегнуць запуску.

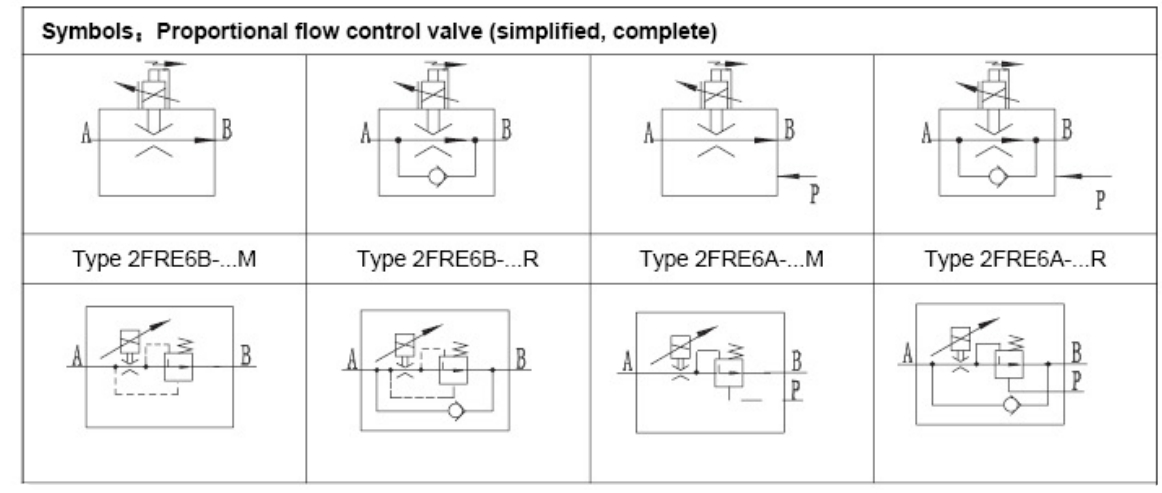

Сімвалы прапарцыянальнага клапана кіравання патокам 2fre6
