Клапаны рэгулявання патоку падобныя на святлафоры індустрыяльнага свету. Падобна таму, як святлафоры рэгулююць паток аўтамабіляў на ажыўленых вуліцах, гэтыя клапаны рэгулююць паток вадкасці, газаў і пары ў трубах і сістэмах. Незалежна ад таго, перапампоўваеце вы ваду, перамяшчаеце нафту па трубаправодах або кантралюеце ціск паветра ў машынах, клапаны рэгулявання патоку гарантуюць, што ўсё рухаецца з патрэбнай хуткасцю і ціскам.
Што такое клапаны рэгулявання патоку?

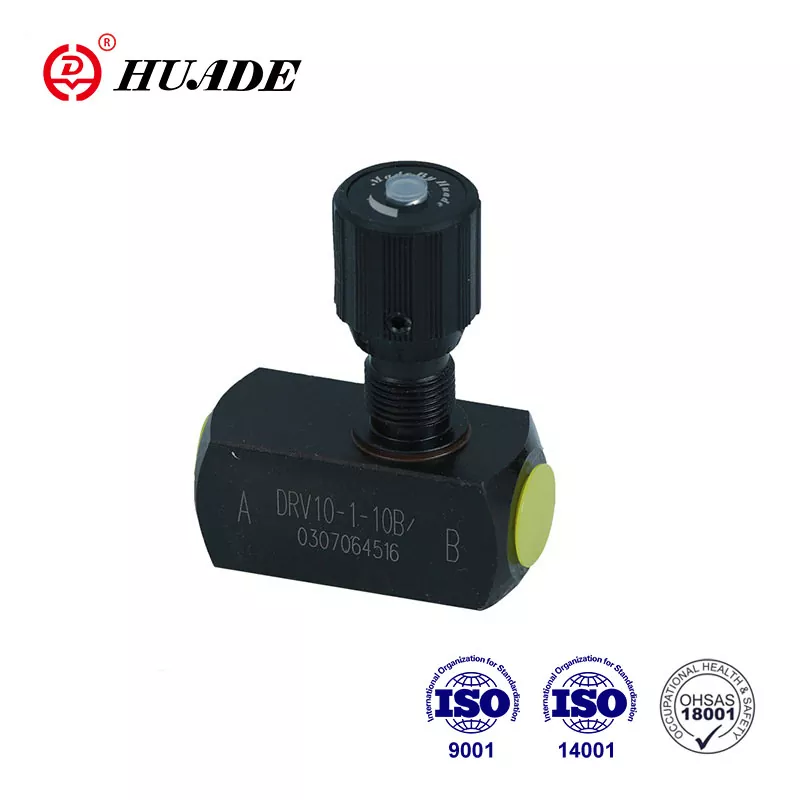

Клапан рэгулявання патоку - гэта прылада, якое кантралюе колькасць вадкасці, якая праходзіць праз трубу або сістэму. Успрымайце гэта як кран на кухні - вы можаце павярнуць яго, каб больш ці менш вады выцякала. Але клапаны рэгулявання патоку значна больш дакладныя і могуць працаваць аўтаматычна, без неабходнасці паварочваць іх уручную.
Гэтыя клапаны выконваюць чатыры асноўныя функцыі:
Кантроль хуткасці:Яны кантралююць, наколькі хутка рэчы рухаюцца ў гідраўлічных сістэмах, як рукі будаўнічай тэхнікі.
Размеркаванне патоку:Яны размяркоўваюць паток паміж рознымі шляхамі, як раздзяляючы ваду на розныя спринклерные зоны ў вашым двары.
Абарона патоку:Яны прадухіляюць выцяканне занадта вялікай колькасці вадкасці, якая можа пашкодзіць абсталяванне.
Кантроль ціску:Яны падтрымліваюць стабільны і бяспечны ціск у сістэмах.
Як працуюць клапаны рэгулявання патоку?
Асноўная ідэя простая: робячы адтуліну меншым або большым, вы можаце кантраляваць, колькі вадкасці праходзіць праз яго. Гэта як пакласці вялікі палец на канец садовага шланга - чым менш адтуліна, тым менш вады выходзіць (але яна выходзіць хутчэй).
Клапаны рэгулявання патоку працуюць некалькімі спосабамі:
- Выпраўленае адкрыццё:Некаторыя клапаны маюць зададзены памер адтуліны, які не змяняецца.
- Пераменнае адкрыццё:Іншыя могуць рэгуляваць памер адтуліны ў залежнасці ад умоў.
- Кампенсацыя ціску:Разумныя клапаны аўтаматычна рэгулююцца, каб падтрымліваць паток стабільным нават пры змене ціску.
- Электроннае кіраванне:Сучасныя клапаны выкарыстоўваюць камп'ютэрныя сігналы для вельмі дакладных рэгуляванняў.
Тыпы клапанаў рэгулявання патоку
Па метадзе кампенсацыі
Клапаны без кампенсацыі ціску
Гэта самы просты тып. Яны маюць фіксаванае або рэгуляванае адтуліну, але паток змяняецца пры змене ціску. Яны працуюць лепш за ўсё, калі ціск у сістэме застаецца даволі стабільным. Яны танныя і простыя, але не вельмі дакладныя пры змене ўмоў.
Клапаны з кампенсацыяй ціску
Гэтыя клапаны больш разумныя. Яны маюць спецыяльныя часткі, якія аўтаматычна рэгулююць адтуліну, каб падтрымліваць паток стабільным нават пры змене ціску. Яны з дакладнасцю да 3-5% і выдатна працуюць, калі ціск у сістэме моцна расце і паніжаецца.
Клапаны з пілотным кіраваннем
У іх выкарыстоўваецца невялікі "пілотны" клапан для кіравання вялікім галоўным клапанам. Яны вельмі спагадныя і добра працуюць для прыкладанняў з вялікім патокам, дзе патрэбны хуткія змены.
Па тыпу структуры
Шаравыя краны
У іх ёсць шар з адтулінай. Калі вы паварочваеце мяч, вы можаце адкрыць або закрыць шлях патоку. Яны выдатна падыходзяць для хуткага ўключэння/выключэння і вельмі добра ўшчыльняюць. Вы знойдзеце іх на нафтаперапрацоўчых заводах і ў сістэмах ацяплення. Тым не менш, яны не лепшыя для дакладнага кантролю патоку.
Паваротныя клапаны
Яны маюць дыск, які круціцца, каб кантраляваць паток. Яны лёгкія і ствараюць невялікі перапад ціску. Яны добра працуюць для вялікіх труб і сістэм водазабеспячэння. Яны кампактныя, але не ўшчыльняюцца ідэальна пры высокім ціску.
Ігольчастыя клапаны
Яны маюць завостраную іголку, якая змяшчаецца ў конусападобнае сядзенне. Яны забяспечваюць вельмі дакладны кантроль і ідэальна падыходзяць для невялікіх дакладных рэгуляванняў. Вы ўбачыце іх у лабараторыях і аналітычным абсталяванні. Яны вельмі дакладныя, але спраўляюцца толькі з невялікімі патокамі.
Шаравыя клапаны
Гэта працоўныя конікі кіравання патокам. Яны валодаюць добрай здольнасцю кантраляваць паток і працуюць на многіх прымяненнях, такіх як хімічныя заводы, электрастанцыі і нафтаперапрацоўчыя заводы. Яны ствараюць большы перапад ціску, але забяспечваюць выдатны кантроль.
Засаўкі
Яны маюць плоскія вароты, якія слізгаюць уверх і ўніз. Калі яны цалкам адкрыты, яны ствараюць вельмі невялікі перапад ціску. Яны ў асноўным выкарыстоўваюцца для кіравання ўключэннем і выключэннем, а не для кіравання патокам. Вы знойдзеце іх для ізаляцыі ўчасткаў сістэм труб.
Мембранныя клапаны
У іх выкарыстоўваецца гнуткая дыяфрагма для кантролю патоку. Яны выдатна ўшчыльняюць і добра супрацьстаяць карозіі. Яны ідэальна падыходзяць для фармацэўтычнай і харчовай прамысловасці, дзе не можа быць уцечак. У іх ёсць абмежаванні ціску і тэмпературы.
Пераціскальныя клапаны
Яны сціскаюць гнуткую трубку для кантролю патоку. Яны эканамічныя і выдатна падыходзяць для апрацоўкі завісяў з цвёрдымі часціцамі. Іх часта выкарыстоўваюць шахты і ачышчальныя збудаванні. Яны танныя, але маюць абмежаванні ціску і тэмпературы.
Па тыпу прывада
Пнеўматычныя прывады
Яны выкарыстоўваюць сціснутае паветра для працы клапана. Яны надзейныя, хуткія і эканамічныя. Яны выдатна працуюць там, дзе няма электрычнасці, і могуць мільёны разоў круціцца. Аднак яны маюць абмежаваную магутнасць і меншы тэрмін службы, чым іншыя тыпы.
Электрычныя прывады
Яны выкарыстоўваюць электрарухавікі (пераменнага або пастаяннага току) для працы клапанаў. Яны вельмі эфектыўныя, чыстыя, ціхія і дакладныя. Вы можаце кіраваць імі дыстанцыйна, і яны эканомяць энергію. Першапачаткова яны каштуюць даражэй і могуць перагравацца пры частай карэкціроўцы.
Гідраўлічныя прывады
Для харчавання яны выкарыстоўваюць гідраўлічную вадкасць. Яны вырабляюць вельмі вялікую сілу і служаць доўга. Яны ідэальна падыходзяць для цяжкіх нагрузак, але ствараюць складаныя сістэмы з патэнцыйнай рызыкай уцечкі.
Дзе выкарыстоўваюцца клапаны рэгулявання патоку?
Гідраўлічныя сістэмы
У будаўнічым абсталяванні, такім як экскаватары і бульдозеры, клапаны рэгулявання патоку кантралююць хуткасць руху рук і каўшоў. Яны таксама размяркоўваюць гідраўлічную магутнасць на розныя функцыі і падтрымліваюць ціск у сістэме.
Пнеўматычныя сістэмы
У сістэмах з пнеўматычным прывадам гэтыя клапаны кантралююць хуткасць выцягвання і ўцягвання паветраных балонаў. Яны прадухіляюць рэзкія руху і памяншаюць знос абсталявання.
Нафта і газ
Кіруйце патокам у трубаправодах, кіруйце ўзроўнямі вадкасці ў раздзяляльных ёмістасцях і рэгулюйце ціск у сістэмах.
Ачыстка вады
Размяркоўвайце ваду па гарадах, прадухіляйце празмернае спажыванне і кантралюйце працэсы ачысткі.
Хімічная і фармацэўтычная
Дакладна змешвайце інгрэдыенты, кантралюйце хуткасць рэакцыі і падтрымлівайце якасць прадукту.
Вытворчасць
Кіруйце хуткасцямі аўтаматызаванага абсталявання, кіруйце гідраўлічнымі прэсамі і каардынуйце некалькі функцый машын.
Ежа і напоі
Кантралюйце патокі інгрэдыентаў, кіруйце тэмпературай і падтрымлівайце санітарныя ўмовы.
Спецыяльныя ўмовы
- Каразійныя асяроддзя:Выкарыстоўвайце спецыяльныя матэрыялы, такія як нержавеючая сталь, каб супрацьстаяць хімічным уздзеянням.
- Выбуханебяспечныя зоны:Выкарыстоўвайце выбухаабароненыя канструкцыі, сертыфікаваныя для небяспечных месцаў.
- Высокая тэмпература/ціск:Спецыяльныя канструкцыі бяспечна спраўляюцца з экстрэмальнымі ўмовамі.
- Санітарныя прымянення:Выконвайце строгія стандарты чысціні пры вытворчасці прадуктаў харчавання і лекаў.
Калькулятар памеру клапана рэгулявання патоку
Як выбраць правільны клапан рэгулявання патоку
Выбар правільнага клапана - гэта як выбар правільнага інструмента для працы. Трэба ўлічваць некалькі фактараў:
Уласцівасці вадкасці
- Які тып вадкасці: вадкасць, газ ці пара?
- Наколькі ён густы (вязкі)?
- Ён з'едлівы або чысты?
- Які дыяпазон тэмператур?
- Які ўзровень ціску?
Патрабаванні да выканання
- Які паток вам патрэбны (мінімальны, нармальны, максімальны)?
- Наколькі дакладным павінен быць кантроль?
- Як хутка ён павінен рэагаваць на змены?
- Які неабходны дыяпазон рэгулявання?
Сістэмная інтэграцыя
- Які памер і тып трубы?
- Якім чынам ён будзе злучацца (фланцавым, разьбовым, зварным)?
- Які тып прывада (пнеўматычны, электрычны, гідраўлічны)?
- Якія сігналы кіравання (аналагавыя, лічбавыя)?
Экалагічныя ўмовы
- Працоўная тэмпература і вільготнасць
- Патрабаванні бяспекі (выбухабяспечны, пажарабяспечны)
- Даступнасць абслугоўвання
- Меркаванні па выдатках (пачатковыя і эксплуатацыйныя)
Характарыстыкі патоку
Большасць клапанаў маюць адзін з наступных рэжымаў патоку:
Лінейны:Паток няўхільна павялічваецца з адкрыццём клапана - добра для простых прыкладанняў.
Роўны працэнт:Паток павялічваецца ў геаметрычнай прагрэсіі - выкарыстоўваецца ў 90% прыкладанняў, таму што гэта дае лепшы кантроль.
Хуткае адкрыццё:Невялікія рухі ствараюць вялікія змены патоку - выкарыстоўваецца для прыкладанняў уключэння/выключэння.
Тэхнічнае абслугоўванне і ліквідацыю непаладак
Як і любая механічная прылада, клапаны рэгулявання патоку патрабуюць рэгулярнага догляду, каб працаваць належным чынам.
Агульныя праблемы
Праблемы з патокам
- Нераўнамерны паток звычайна азначае бруд, знос або няправільную рэгуляванне
- Нізкі паток часта паказвае на засор або зношаныя дэталі
- Ваганні патоку паказваюць на праблемы з ціскам або нестабільныя сігналы кіравання
Праблемы ўцечкі
- Знешнія ўцечкі адбываюцца з-за зношаных ушчыльненняў або аслабленых злучэнняў
- Унутраныя ўцечкі адбываюцца, калі зношваюцца сядла клапанаў або трапляе смецце
- Уцечкі ўпакоўкі адбываюцца, калі ўшчыльненні вакол штока старэюць
Праблемы з прадукцыйнасцю
- Ліпкая праца сведчыць аб карозіі, смецці або адсутнасці змазкі
- Павольная рэакцыя паказвае на праблемы з прывадам або праблемы з сігналам кіравання
- Празмерны шум звычайна азначае кавітацыю, вібрацыю або турбулентную плынь
Стратэгія тэхнічнага абслугоўвання
Прафілактычнае абслугоўванне
- Штомесяц правярайце на наяўнасць уцечак, зносу і карозіі
- Штоквартальна правярайце гідраўлічную вадкасць і фільтры
- Рэгулярна змазвайце рухомыя часткі
- Перыядычна калібруйце і правярайце прадукцыйнасць
Маніторынг стану
- Выкарыстоўвайце манометры для выяўлення засора або зносу
- Сачыце за хуткасцю патоку, каб вызначыць змены прадукцыйнасці
- Сачыце за тэмпературай, каб прадухіліць пашкоджанне
- Прааналізуйце вібрацыю, каб своечасова выявіць механічныя праблемы
Працэс ліквідацыі непаладак
- Сістэматычна правярайце кожны кампанент
- Знайдзіце першапрычыну, а не толькі сімптомы
- Праверка працаздольнасці пасля рамонту
- Вядзіце падрабязныя запісы аб тэхнічным абслугоўванні
Будучыня клапанаў рэгулявання патоку
Тэхналогія робіць клапаны рэгулявання патоку больш разумнымі і эфектыўнымі.
Тэхналогія Smart Valve
Інтэграцыя Інтэрнэту рэчаў (IoT).
Сучасныя клапаны ўключаюць датчыкі ціску, тэмпературы, расходу і вібрацыі. Яны бесперапынна збіраюць даныя, і за імі можна дыстанцыйна сачыць праз смартфоны або кампутары. Воблачныя сістэмы аналізуюць гэтыя даныя, каб даць прапановы па аптымізацыі.
Прыкладанні штучнага інтэлекту
Алгарытмы штучнага інтэлекту могуць прадказаць, калі клапаны патрабуюць абслугоўвання, перш чым яны выйдуць з ладу. Яны аўтаматычна рэгулююць параметры клапанаў у залежнасці ад зменлівых умоў і могуць выяўляць незвычайныя схемы працы, якія могуць паказваць на праблемы.
Тэхналогія Digital Twin
Інжынеры ствараюць віртуальныя копіі фізічных клапанаў, якія імітуюць прадукцыйнасць і дазваляюць тэставаць у віртуальных асяроддзях. Гэта дапамагае аптымізаваць праекты і навучыць аператараў, не рызыкуючы рэальным абсталяваннем.
Інтэграцыя ў прамысловасць 4.0
Падключэнне сістэмы
Сучасныя клапаны звязваюцца з дапамогай прамысловых сетак і апрацоўваюць дадзеныя лакальна для больш хуткага рэагавання. Яны бесперашкодна інтэгруюцца з вытворчымі сістэмамі выканання і выкарыстоўваюць стандартызаваныя пратаколы сувязі.
Павышаная аўтаматызацыя
Сістэмы працуюць з мінімальным умяшаннем чалавека, аўтаматычна каардынуюць некалькі клапанаў і аптымізуюць уласную працу. Яны нават могуць аўтаматычна дыягнаставаць і аднаўляць некаторыя збоі.
Тэндэнцыі ўстойлівага развіцця
Энергаэфектыўнасць
Новыя канструкцыі аднаўляюць энергію з-за перападу ціску, зніжаюць спажыванне энергіі сістэмай за кошт дакладнага кіравання і аптымізуюць усе сістэмы для дасягнення максімальнай эфектыўнасці.
Экалагічныя патрабаванні
Больш строгія правілы патрабуюць меншых выкідаў, устойлівых матэрыялаў, лепшых праграм перапрацоўкі і больш экалагічных вытворчых працэсаў.
Рэальныя гісторыі поспеху
Нафтагазавая прамысловасць
Буйная трубаправодная кампанія ўстанавіла разумныя клапаны рэгулявання патоку, якія выключылі ручное абслугоўванне на працягу пяці гадоў, захоўваючы пры гэтым дакладны кантроль шматфазных вадкасцей.
Ачыстка вады
У гарадской сістэме водазабеспячэння выкарыстоўваліся 24-цалевыя рэдукцыйныя клапаны для абароны размеркавальных труб, падтрымліваючы стабільны ціск вады па ўсім горадзе.
Вытворчасць
Аўтамабільная зборачная лінія палепшыла дакладнасць вытворчасці на 15% пасля ўстаноўкі пнеўматычных клапанаў рэгулявання патоку, якія дакладна кантралявалі рухі робата.
Даведайцеся больш пра клапаны рэгулявання патоку
Калі вы хочаце даведацца больш пра клапаны рэгулявання патоку, вось некалькі выдатных рэсурсаў:
Інтэрнэт-навучанне
- Адукацыйныя каналы YouTube прапануюць падрабязныя тлумачэнні з анімацыяй
- Вэб-сайты вытворцаў прадастаўляюць кіраўніцтва па выбары і тэхнічную інфармацыю
- Прамысловыя асацыяцыі прапануюць вэбінары і тэхнічныя дакументы
Прафесійнае развіццё
- Вытворцы арматуры прапануюць навучальныя курсы
- Інжынерныя школы прапануюць комплексныя праграмы
- Прамысловыя канферэнцыі паказваюць найноўшыя тэхналогіі і прыкладанні
Практычны вопыт
- Наведайце выставы, каб убачыць дэманстрацыі абсталявання
- Пры магчымасці ўдзельнічайце ў экскурсіях па фабрыцы
- Далучайцеся да прафесійных арганізацый для стварэння сетак і магчымасці навучання
Клапаны рэгулявання патоку з'яўляюцца важнымі кампанентамі, якія забяспечваюць бесперабойную працу нашага сучаснага свету. Ад вады, якая выходзіць з вашага крана, да паліва, якое цячэ па трубаправодах, гэтыя прылады гарантуюць, што ўсё рухаецца з патрэбнай хуткасцю і ціскам.
Па меры развіцця тэхналогій клапаны рэгулявання патоку становяцца больш разумнымі, эфектыўнымі і экалагічна чыстымі. Яны інтэгруюцца з лічбавымі сістэмамі, прагназуюць уласныя патрэбы ў абслугоўванні і аўтаматычна аптымізуюць прадукцыйнасць.
Незалежна ад таго, ці з'яўляецеся вы інжынерам, які выбірае клапаны для новай сістэмы, тэхнікам, які абслугоўвае існуючае абсталяванне, ці вам проста цікава, як усё працуе, разуменне клапанаў рэгулявання патоку дапаможа вам ацаніць складаныя сістэмы, якія падтрымліваюць наша паўсядзённае жыццё.
Будучыня клапанаў рэгулявання патоку светлая, з інавацыямі ў разумных тэхналогіях, устойлівасці і сістэмнай інтэграцыі, якія працягваюць паляпшаць прадукцыйнасць пры адначасовым зніжэнні ўздзеяння на навакольнае асяроддзе. Застаючыся ў курсе гэтых падзей і прытрымліваючыся лепшых практык выбару і абслугоўвання, мы можам гарантаваць, што гэтыя важныя кампаненты будуць служыць нам добра на працягу многіх гадоў.
