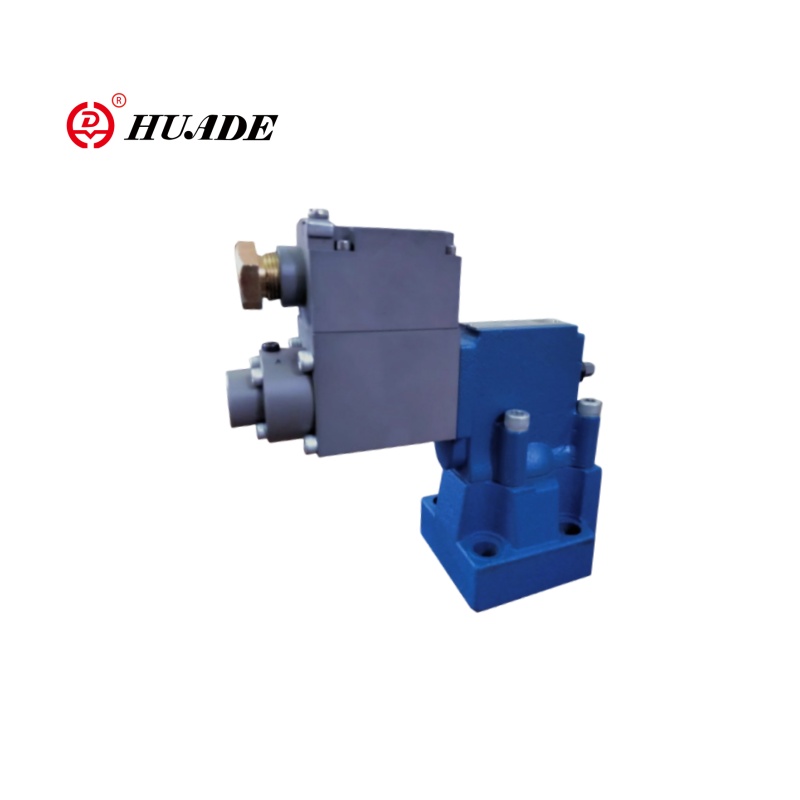

Серыя DBE, які не ўтрымлівае выбуху, уяўляе сабой электрычна кантраляваны клапан, які рэгулюе ціск, прызначаны для гаручых і выбуховых умоў, з дакладнай прапарцыйнай рэгуляцыяй ціску і бяспечнымі характарыстыкамі, якія не ўяўляюць выбух. Прапорцыйны рэльефны клапан DBE мае ўбудаваную механічную функцыю аварыйнай дапамогі, аўтаматычна пераходзіць на бяспечны ціск, калі магутнасць выключана. І ўстойлівы да зносу пакрыццё на ядры клапана можа падоўжыць тэрмін службы.
| Вадкі | Мінеральнае алей, прыдатнае для ўшчыльнення NBR і FKM |
| Эфір фасфатаў для ўшчыльнення FKM | |
| Дыяпазон тэмпературы вадкасці ℃ | -30 да +80 (ушчыльненне NBR) |
| -20 да +80 (ушчыльненне FKM) | |
| Дыяпазон глейкасці мм2/s | 2,8 да 380 |
| Лінейнасць | ± 3,5% |
| Паўтаральнасць | ＜ ± 2% |
| Электрычны | |
| Крыніца харчавання | DC |
| Min.solenoid току Ма | 100 |
| Max.Solenoid току MA | 800 |
| Супраціў шпулькі | 19,5 Ом пры 20 ℃, Max.warm Значэнне: 28,8 Ом |
| Працоўны статус | Няспынны |
| Макс. Праца экалагічнай тэмпературы | +50 ℃ |
| Ізаляцыя да DIN 40 050 | IP65 |
Асаблівасці:
-SUB-SUB-PLATE MOPTING:
- Партаванне ўзору на DIN 24 340 Форма E і ISO 6264
- Для ўстаноўкі ў калектарах
- 4 рэйтынгі ціску
- Макс. Абмежаванне ціску, неабавязкова
- Узмацняльнік тыпу VT-2000 (неабходна замовіць асобна)
Прыкладанне:
DBE для выбуху, які не ўяўляе сабой ціск, можа быць выкарыстаны для прафілактычных прафілактычных платформаў (BOP), інструментаў уніз адтуліны, станцыі сціску прыроднага газу, гідраўлічных апор, шчытавых машын, абсталявання для здабычы газу, абсталявання для свідравання глыбокага мора і машыны для выбуху.
Прыклад:
Выбух-устойлівы PLC → Выбух-устойлівы прапарцыйны ўзмацняльнік → клапан DBE → Гідраўлічны прывад
↑
Датчык ціску ў стане выбуху (зваротная сувязь)
Выбух, які не ўяўляе сабой, клапан для зняцця ціску DBE-гэта пілотны клапан для зняцця ціску. Ён выкарыстоўваецца для пастаяннага ўстанаўлення ціску ў гідраўлічных сістэмах электрычным сігналам.

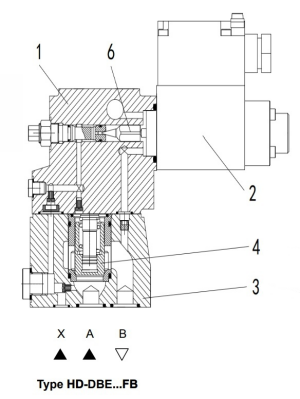

У асноўным гэтыя клапаны складаюцца з пілотнага клапана (1) з прапарцыйным электрамагнітам (2) і асноўным клапанам (3) з галоўнай устаўкай шпулькі (4).
Увядзіце HD-DBE ... FB
Абмежаванне ціску ў адносінах да электрычнага току і ўсталёўваецца прапарцыянальным электрамагнітам (2). Ціск сістэмы прымяняецца да асноўнай шпулькі (4). У той жа час ціск прымяняецца да вясновай бакі галоўнай шпулькі (4) і пілотнага папэта (6) з дапамогай адтуліны (5) на пілотным клапане (1). Калі гідраўлічная сіла перавышае электрамагнітную сілу, адчыняецца пілотны пап (6). Пілотная вадкасць можа пераступаць да рэзервуара і падзенне ціску, выкліканае ўздзеяннем адтуліны галоўнай шпулькі (4). Затым Main Spool (4) адкрывае канал ад помпы да рэзервуара.

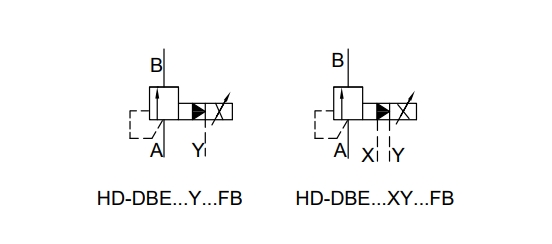

Сімвал Выбух-ахоўны клапан для зняцця ціску DBE
